✅ Conectarea șemineului la sistemul închis prin schimbător de căldură

Păstrarea șemineului într-un sistem deschis - și conectarea lui la un sistem închis cu ajutorul unui schimbător de căldură este o soluție care devine din ce în ce mai populară - dacă dorim să ne bucurăm de un șemineu cu manta de apă, în timp ce alegem un sistem de încălzire mai modern și închis, de exemplu pentru încălzirea prin pardoseală.

Această soluție combină eficiență ridicată, siguranță și confort de utilizare. De asemenea, are beneficii suplimentare în ceea ce privește stabilizarea presiunii în sistem, permițând evitarea utilizării cuplajului hidraulic. Șemineele moderne joacă din ce în ce mai des rolul de element central al sistemului de încălzire al casei, iar conectarea lor la un sistem închis devine o soluție standard. Acest tip de instalație nu numai că îmbunătățește eficiența energetică, dar reduce și riscul de supraîncălzire sau defecțiuni ale întregului sistem.

Din acest articol vei afla tot ce trebuie să știi în practică - dacă iei în considerare conectarea unui șemineu cu manta de apă prin intermediul unui schimbător. Pentru a înțelege pe deplin articolul nostru, este util să afli ce este un sistem închis și deschis în domeniul încălzirii.

Rolul schimbătorului de căldură în conectarea șemineului

Un rol cheie în acest proces îl joacă schimbătorul de căldură. Acesta este responsabil pentru transferul sigur al energiei termice de la șemineu (care trebuie să rămână - din motive de siguranță - într-un sistem deschis cu vas de expansiune) către celelalte componente ale instalației de încălzire. Astfel, fără riscul de deteriorare a supapelor de siguranță etc. - avem un vas deschis care garantează siguranța șemineului împotriva supraîncălzirii sistemului, sistemul rămâne stabil și funcționează fără întreruperi. Această soluție va fi apreciată în special de cei pentru care siguranța încălzirii este o prioritate.

Introducere în subiect

Instalarea unui șemineu cu manta de apă într-un sistem deschis - și conectarea lui la un sistem închis - reprezintă combinația perfectă între farmecul tradițional și tehnologiile moderne. Aceste tipuri de sisteme de încălzire devin din ce în ce mai populare, adesea devenind principala sursă de căldură din case. Este important de menționat că integrarea șemineului într-un sistem închis cu ajutorul unui schimbător de căldură nu numai că crește eficiența energetică, dar crește semnificativ și nivelul de siguranță. Astfel, riscul de supraîncălzire sau defecțiuni ale întregului sistem este redus la minimum.

De ce merită să conectăm șemineul într-un sistem deschis?

Sistemele deschise pentru șeminee permit circulația naturală a apei și aerului, ceea ce se traduce într-o eficiență mai mare a întregului sistem de încălzire. Totuși, șemineul ca sursă de căldură este destul de simplu și inerțial, neputând să se regleze pe baza senzorilor de temperatură (așa cum se întâmplă cu pompele de căldură sau cazanele pe gaz) - poate supraîncălzi sistemul în cazul oricăror erori de montaj sau de proiectare. Montajul într-un sistem deschis - adică un sistem care are un vas de preaplin garantează că o astfel de situație nu va apărea, deoarece acesta este cel mai bun mod cunoscut de a controla presiunea.

Elementul cheie al acestei soluții este schimbătorul de căldură în formă de plăci, care separă sistemul deschis al șemineului de sistemul închis de încălzire centrală. Această soluție permite evitarea supraîncălzirii, făcând instalația mai fiabilă și mai sigură - dar în același timp permite transferul căldurii către instalația noastră receptoare - care poate funcționa într-un sistem închis. Păstrarea instalației într-un sistem închis va face ca aceasta să se învechească mai încet și să-și piardă mai încet eficiența. De asemenea, ne va permite să montăm o formă de încălzire la temperatură joasă și populară astăzi - și anume încălzirea prin pardoseală, care ar trebui să funcționeze numai și numai în sisteme sub presiune, închise.

Rolul schimbătorului de căldură în instalația de încălzire

Schimbătorul de căldură este un element cheie al instalației de încălzire, care permite schimbul eficient de energie termică între sistemul deschis al șemineului și sistemul închis de încălzire centrală. Importanța sa este greu de supraestimat, deoarece:

  • Asigură o conectare stabilă și sigură între cele două sisteme.
  • Fără el, conectarea ambelor sisteme (fără amestecarea lor) nu este posibilă din punct de vedere tehnic
  • Optimizează transferul de energie termică, prin scurtarea circuitelor pompelor (acționând ca un cuplaj hidraulic pentru încălzirea centrală).

După cum putem vedea, conectarea șemineului la un sistem închis prin schimbător de căldură are și alte avantaje, deoarece în sine echilibrează presiunile din sistem. Acesta este un efect secundar care adesea decide eficiența încălzirii.

Șemineu cu manta de apă – noțiuni de bază

Șemineul cu manta de apă este o combinație între farmecul tradițional și tehnologia modernă a încălzirii centrale. Datorită utilizării mantalei de apă, căldura generată în timpul arderii lemnului nu rămâne doar într-o singură încăpere. În schimb, aceasta este transferată în instalația de încălzire, încălzind întreaga casă. Această soluție permite utilizarea maximă a energiei termice, ceea ce în timpul creșterii costurilor energiei are o importanță enormă. Dacă alegem un șemineu - cu siguranță unul cu manta de apă.

Apropo, manta de apă este de asemenea un tip de schimbător de căldură (dar nu unul cu plăci). Acesta transferă energia de la focar către apa care circulă în instalație. Ca urmare, căldura este distribuită în întreaga clădire, iar șemineul devine nu doar un element decorativ al interiorului, ci și o sursă practică și economică de încălzire.

Ce este un șemineu cu manta de apă și cum funcționează?

Șemineul cu manta de apă este o formă mai modernă de focar, care combină estetica și funcționalitatea. Este format dintr-un corp și o manta în care circulă apă - încălzită în timpul arderii. Funcționarea sa se bazează pe transferul energiei termice de la focar către apă, care apoi - cu ajutorul țevilor și pompelor - este distribuită în întreaga casă. În practică, aceasta înseamnă că șemineul poate funcționa ca un sistem central de încălzire într-un mod extrem de eficient.

În timpul arderii lemnului, apa din manta de apă se încălzește. Apoi, datorită unui sistem proiectat corespunzător, apa caldă ajunge la radiatoare sau alte elemente ale instalației de încălzire. Acest lucru face ca șemineul cu manta de apă să nu doar încălzească încăperile, ci să devină și un element cheie al sistemului de încălzire, permițând reducerea semnificativă a costurilor de încălzire.

Schimbătorul de căldură ca legătură între sistemul deschis și cel închis

Schimbătorul de căldură joacă un rol crucial în conectarea sistemului deschis cu cel închis. Sarcina sa principală este separarea acestor două sisteme (dar fără amestecarea lor), permițând un schimb sigur de căldură între ele. De exemplu, poate conecta un șemineu (sistem deschis) cu un sistem închis de încălzire centrală.

  • Siguranță: În cazul unei defecțiuni a unuia dintre sisteme, celălalt rămâne complet funcțional.
  • Eficiență: Schimbătorul de căldură permite utilizarea eficientă a energiei termice din șemineu, reducând costurile de încălzire.
  • Versatilitate: Permite integrarea diferitelor sisteme de încălzire.

În practică, schimbătorul de căldură crește semnificativ fiabilitatea întregii instalații, iar utilizarea sa deschide noi posibilități în domeniul tehnologiilor de încălzire. Va aduce viitorul metode și mai bune de integrare a sistemelor? Un lucru este sigur – dezvoltarea în acest domeniu nu încetinește.

Cum să alegem schimbătorul de căldură potrivit pentru șemineu?

Alegerea schimbătorului de căldură potrivit pentru un șemineu cu manta de apă este esențială pentru eficiența și siguranța întregului sistem de încălzire. La alegere, trebuie să acordăm atenție:

  • ✅ Puterea șemineului – schimbătorul trebuie să fie adaptat la puterea dispozitivului din punct de vedere al suprafeței plăcilor (se recomandă ca schimbătorul să aibă minim 0,30m2 suprafață de plăci la fiecare 10kW ai șemineului).
  • Racordurile schimbătorului – trebuie adaptate la nevoile instalațiilor noastre. În construcțiile noi, acestea sunt de obicei 3/4 sau 1 inch.
  • Materialul de fabricație – trebuie să fie rezistent la coroziune și să garanteze o durată lungă de viață a dispozitivului.

Un schimbător pentru șemineu bine ales nu numai că va asigura o eficiență optimă, dar va crește și durabilitatea și fiabilitatea sistemului. Pentru a face alegerea corectă, este recomandat să consultăm specialiști cu experiență, care ne vor ajuta să luăm o decizie în cunoștință de cauză, adaptată nevoilor individuale.

❌ Un schimbător ales greșit - în special unul prea mic, poate fi sursa unor probleme - cum ar fi încălzirea insuficientă a instalației închise, sau chiar fierberea apei în sistemul deschis. De aceea, aici trebuie să ne concentrăm pe alegerea corectă, și nu să cumpărăm primul schimbător la îndemână.

Elementele instalației de încălzire cu șemineu

Instalația de încălzire cu șemineu este un sistem complex, în care fiecare componentă joacă un rol cheie. Schimbătorul de căldură, vasul de expansiune, pompele, supapele – toate aceste elemente trebuie să funcționeze armonios pentru a asigura funcționarea eficientă și sigură. Alegerea și montarea precisă a acestor piese este fundamentul unui sistem de încălzire eficient și fiabil. Fără acestea, sistemul nu își va îndeplini funcția.

Vasul de expansiune – funcția și importanța în sistemul deschis

Vasul de expansiune acționează ca un gardian al presiunii în sistemul deschis. Sarcina sa principală este compensarea creșterii volumului apei în timpul încălzirii acesteia. Astfel, presiunea din instalație rămâne la un nivel sigur, iar întregul sistem funcționează fără probleme. În sistemele deschise, unde circulația naturală a apei este esențială, vasul de expansiune asigură fiabilitate și siguranță. Este un erou necunoscut, care asigură stabilitatea întregului sistem.

Montarea și schemele de conectare a șemineului prin schimbătorul cu plăci

Instalarea unui șemineu cu manta de apă este un proces care necesită precizie și atenție la detalii. Numai astfel putem asigura eficiența și siguranța întregului sistem de încălzire. Etapa cheie este conectarea corectă a șemineului prin intermediul schimbătorului cu plăci. În acest context, schemele de conectare servesc ca o hartă - indicând modul în care toate elementele ar trebui să interacționeze pentru ca sistemul să funcționeze impecabil.

Cum se conectează un șemineu cu manta de apă la un sistem închis?

Mai jos vom prezenta o schemă simplificată care ilustrează cum se conectează un șemineu cu manta de apă la un sistem închis. După cum știm deja, șemineul rămâne într-un sistem deschis. Cele două sisteme sunt conectate prin intermediul unui schimbător de căldură cu plăci, la care sunt racordate fluidele ambelor sisteme - în contracurent, pentru un schimb mai bun de căldură:

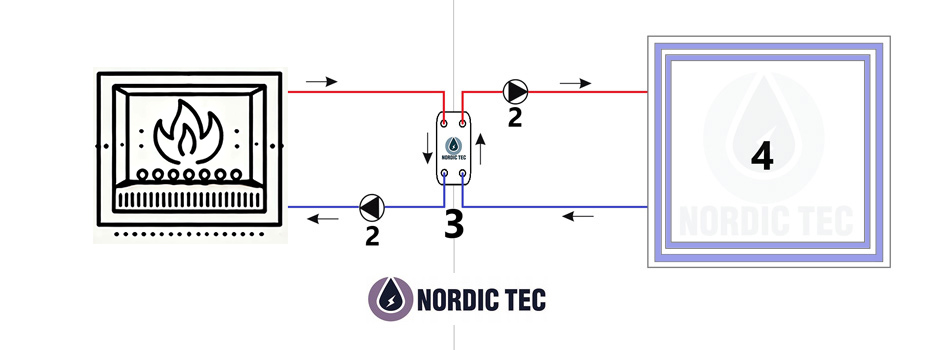

Schema instalației cu schimbător de căldură

Schemă de conectare a șemineului la sistemul închis prin schimbător de căldură

După cum vedem, schema instalației cu schimbător de căldură nu este un proiect finalizat, ci doar o schemă conceptuală într-o formă foarte simplificată. În centru se află schimbătorul cu plăci ales pentru șemineu în raportul corespunzător al suprafeței plăcilor față de puterea mantalei de apă (să reamintim - minim 0,3m2 plăci la fiecare 10kW ai mantalei de apă). În stânga schimbătorului cu plăci se află un circuit scurt deschis cu șemineul ca sursă de căldură. În dreapta se află instalația receptoare închisă (încălzire prin pardoseală - 4).

Elementele schemei de conectare a șemineului folosind schimbătorul de căldură:

2. Pompe de circulație, câte una pentru fiecare sistem
3. Schimbător de căldură cu plăci
4. Încălzire prin pardoseală sau alt sistem de recepție a căldurii (radiatoare)

Este important de menționat că în loc de șemineu poate fi folosită orice altă sursă de căldură adaptată pentru funcționarea într-un sistem deschis, de exemplu un cazan pe cărbune (sau așa-numitul "copciuh").

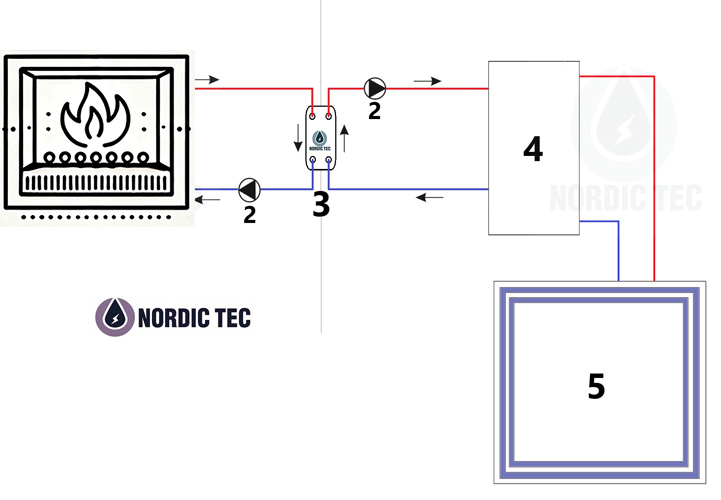

Schema de conectare a șemineului și cazanului pe gaz prin schimbător

Șemineul este cel mai adesea o sursă suplimentară de căldură, așa că este greu de imaginat în practică un sistem cu șemineu ca singură sursă de căldură (deși este posibil). Desigur, este posibilă extinderea sistemului cu o a doua sursă de căldură - care funcționează într-un sistem închis, adică pe partea instalației receptoare. Să presupunem că este un cazan pe gaz (dar poate fi orice altă sursă de căldură capabilă să funcționeze într-un sistem sub presiune). În acest caz, aceasta funcționează nu prin intermediul schimbătorului de căldură, transferând căldura direct către instalație. Schimbătorul are aceeași funcție - adică de intermediar în transferul căldurii de la șemineu către sistem:

schemă de conectare a șemineului și cazanului pe gaz prin schimbător

2. Pompe de circulație
3. Schimbător care conectează sistemele
4. Cazan pe gaz (sau orice altă sursă de căldură specifică sistemului închis - de ex. cazan electric)
5. Încălzire prin pardoseală sau radiatoare

La ce să fim atenți la montarea schimbătorului pentru șemineu

Desigur, trebuie să începem cu alegerea schimbătorului - dar despre asta am vorbit deja. Dacă schimbătorul pentru șemineu nu este ales corect - întregul sistem nu va funcționa optim. La ce altceva trebuie să fim atenți la montarea schimbătorului de căldură pentru șemineu?

  • schimbătorul de căldură cu plăci trebuie montat vertical. În poziție orizontală se va înfunda sau va prinde aer.
  • schimbătorul de căldură este de obicei un dispozitiv în contracurent - deci trebuie conectat în sensuri opuse (în schemele de mai sus este indicat sensul corect al curgerii fluidelor în ambele canale)
  • schimbătorul trebuie montat într-un loc care să permită accesul
  • trebuie montat într-un mod care să îl protejeze de vibrații și șocuri, într-o manieră stabilă.

Este recomandabil să luăm în considerare seturi de montare pentru schimbătoarele de căldură, care practic structurează întregul proces de montare:

Cele mai frecvente greșeli la instalare și cum să le evităm

La instalarea unui șemineu cu manta de apă pot apărea greșeli care pot afecta negativ funcționarea schimbătorului de căldură și a întregului sistem de încălzire. Iată cele mai frecvente probleme și cum să le evităm:

  • Alegerea incorectă a schimbătorului de căldură – duce la transfer ineficient de căldură și risc crescut de defecțiuni. Alegerea echipamentului potrivit este esențială.
  • Conectarea incorectă a elementelor instalației – duce la scurgeri și scăderea eficienței sistemului. Este important să respectăm întotdeauna instrucțiunile de montaj.
  • Conectarea greșită a schimbătorului - de obicei uitarea principiului contracurentului sau montarea schimbătorului în poziție orizontală cauzând prinderea aerului

Investiția în soluții testate și întreținerea regulată a sistemului este cheia pentru o funcționare durabilă și fără defecțiuni. Pur și simplu merită.

Cum să asigurăm funcționarea corectă a schimbătorului de căldură?

Pentru ca schimbătorul de căldură să funcționeze impecabil, este esențială curățarea și întreținerea lui regulată, de exemplu, o dată la un an sau 2 ani. Acest element este responsabil pentru transferul eficient al energiei termice de la șemineu către restul instalației. Din păcate, depunerile și impuritățile pot reduce semnificativ eficiența acestuia. De aceea, este important să le eliminăm periodic. În plus, verificarea etanșeității racordurilor și a stării tehnice a schimbătorului este absolut necesară. Astfel, puteți detecta eventualele probleme din timp și evita reparațiile costisitoare în viitor. Mai bine prevenim decât să tratăm, nu-i așa?

Sfaturi pentru cei care planifică instalarea

Dacă plănuiți instalarea unui șemineu cu manta de apă, este important să acordați atenție câtorva aspecte cheie care vor influența eficiența și siguranța întregului sistem. Iată cele mai importante sfaturi:

  1. Alegerea elementelor instalației – alegeți cu grijă componentele, cum ar fi schimbătorul de căldură, care joacă un rol crucial în funcționarea corectă a sistemului. Toate elementele trebuie să fie compatibile și să îndeplinească cerințele tehnice.
  2. Planificarea precisă – conectarea șemineului la un sistem deschis cu ajutorul unui schimbător de căldură necesită planificare atentă și utilizarea protecțiilor adecvate, care vor asigura funcționarea sigură și eficientă a instalației.
  3. Întreținerea regulată – nu uitați de inspecțiile tehnice periodice și întreținere, pentru a menține eficiența și fiabilitatea ridicată a sistemului de încălzire.

Datorită acestor acțiuni nu numai că veți economisi bani, dar veți câștiga și liniște sufletească și confort în utilizare. La urma urmei, siguranța și confortul sunt de neprețuit.
