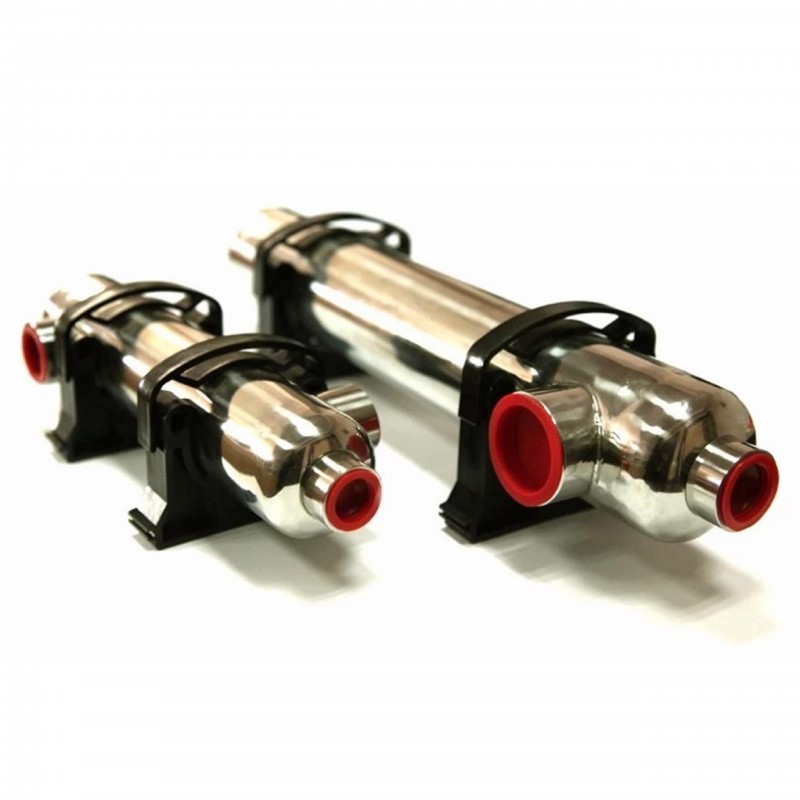

Schimbător de căldură piscină NORDIC TEC B85 25kW

Schimbător de căldură pentru piscină de 25 kW Nordic Tec B85

Schimbătorul de căldură de 25 kW este un schimbător tipic pentru piscine (structură cu fascicul tubular cu pierderi mici de presiune).
Dispozitiv cu o putere nominală de 25 kW - realizat complet din oțel inoxidabil.

Putere nominală: 25 kW (85 kBTU/h)

• Schimbătorul de căldură pentru piscină B85 atinge puterea nominală de 25 kW atunci când fluidele utilizate sunt apă/apă (fără adăugarea de glicol sau alte lichide antigel) și diferența de temperatură între cele două părți este de 60°C. Acest lucru nu înseamnă că schimbătorul poate atinge o putere de 25 kW cu parametri de alimentare scăzuți, cum sunt cei tipici ai unei pompe de căldură.

  Dacă diferența de temperatură dintre fluidul termic și cel încălzit scade, capacitatea efectivă de transfer termic (exprimată în kW) se reduce conform următoarei scheme:
  - pentru 50 °C = 85% | 21 kW
  - pentru 40 °C = 70% | 17 kW
  - pentru 30 °C = 55% | 13 kW


• Dacă este necesar să se utilizeze un lichid antigel, cum ar fi glicolul, capacitatea de transfer termic va scădea cu aproximativ 8-15% (estimare variabilă în funcție de concentrația glicolului). Acesta este un aspect important de luat în considerare în timpul selecției unui schimbător de căldură pentru piscine.

Material: Oțel Inoxidabil 316 (fără aditivi) - proiectat să funcționeze cu apă clorurată, chiar și foarte clorurată.

• ✅ Neadecvat pentru apă sărată sau adăugată cu sare (în cazul piscinelor cu apă sărată, se recomandă utilizarea unui schimbător de căldură din titan).

Debite nominale:

• Fluid termic / partea sursei de căldură: 31 l/min
• Fluid încălzit / apă din piscină: 213 l/min

Diferența de debit între circuitul de încălzire și apa din piscină (cum s-a menționat anterior) - cu un flux mai mare pe partea piscinei - este recomandată pentru a asigura o creștere uniformă a temperaturii fără a introduce cantități excesive de apă caldă în piscină.

Presiune de funcționare: până la 6 bar - presiune suficientă pentru încălzirea piscinelor sau pentru unele aplicații de răcire. Cu siguranță nu este recomandat pentru fluide de înaltă presiune, cum ar fi freonul etc.

Presiune de testare: 10 bar

Conexiuni pentru fluide

• 2x 3/4 inch F - conexiuni ale fluidului termic - K1 și K4 - de pe partea tuburilor
• 2x 1 inch F - conexiuni ale fluidului încălzit - K3 și K2 - de pe partea mânecii

Volumul recomandat al piscinei:

• Nominal 10 - 30 m3, valoare maximă menținând o diferență între fluide de 60°C și niveluri de debit adecvate.
• În practică, o diferență de 60°C este rar atinsă; este necesar să se aleagă schimbătorul ținând cont în special de potențialul instalației de încălzire.
• În cazul unor parametri de încălzire insuficienți, volumul sugerat ar putea să nu fie gestionat corespunzător de către schimbător.

Dimensiuni:

• Lungime cu racorduri de apă: 496 mm
• Diametru: 60 mm

Schimbător pentru piscină - Nordic Tec B85

Avantajul schimbătoarelor pentru piscine (cunoscute și sub numele de schimbătoare cu fascicul tubular) față de schimbătoarele pe plăci constă în capacitatea lor de a asigura un flux mai mare într-unul dintre canale (care devine astfel natural potrivit pentru încălzirea piscinei), în timp ce în versiunile pe plăci această posibilitate este limitată. În plus, schimbătoarele cu fascicul tubular cauzează pierderi de presiune aproape inexistente, ceea ce nu afectează consumul pompelor de circulație ale piscinei. Dimpotrivă, modelele pe plăci generează pierderi de presiune (adică rezistențe) destul de semnificative, care cresc proporțional cu creșterea debitului. În încălzirea unei piscine, trucul cel mai evident și eficient este utilizarea unui flux de masă mai mare pe partea încălzită. Acest lucru permite o creștere uniform distribuită a temperaturii în întreaga piscină, fără a introduce volume mari de apă caldă (ceea ce reduce confortul de utilizare și, în unele cazuri, poate fi periculos pentru utilizatori).

Suprafața de schimb termic a modelului B85 - 0,25 m² - în comparație cu alte schimbătoare de căldură pentru piscine

Metoda de conectare a schimbătorului de căldură de 25 kW pentru încălzirea piscinei

Metoda de conectare a schimbătorului la piscină se bazează pe principiul contracurentului. Acesta este principiul de conectare al tuturor schimbătoarelor de căldură Nordic Tec. Mai jos este explicat în ce constă conectarea schimbătoarelor în contracurent în cazul piscinelor.

K1 - intrarea fluidului termic
K2 - ieșirea fluidului încălzit
K3 - intrarea fluidului încălzit
K4 - ieșirea fluidului termic

Schimbătorul pentru piscină B85 este un dispozitiv în contracurent

Schimbătoarele pentru piscină Nordic Tec, precum cele pe plăci, sunt dispozitive în contracurent proiectate pentru a asigura eficiența maximă a schimbătorului de căldură. Aceasta înseamnă că fluidele trebuie să curgă în direcții opuse unul față de celălalt. Acest principiu este ilustrat în schema de conectare de mai sus. Aceasta este singura modalitate de a garanta performanțele prevăzute și este, de asemenea, una dintre cele mai frecvente greșeli comise de instalatori.
