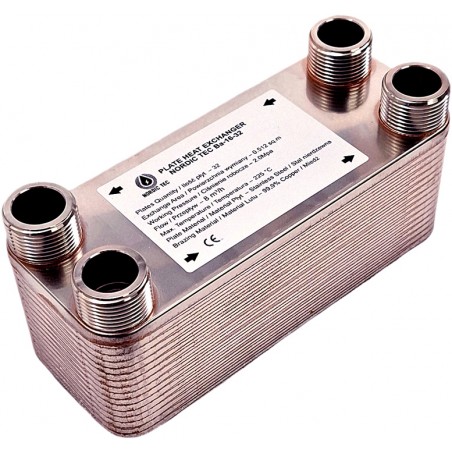

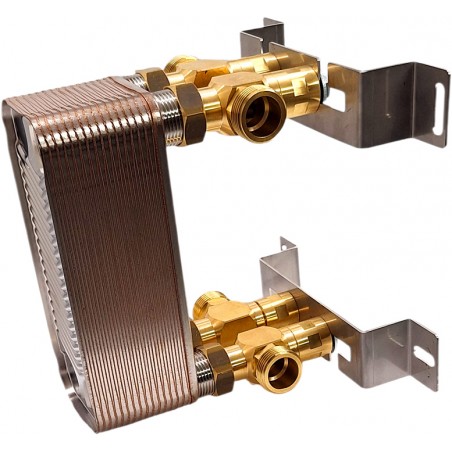

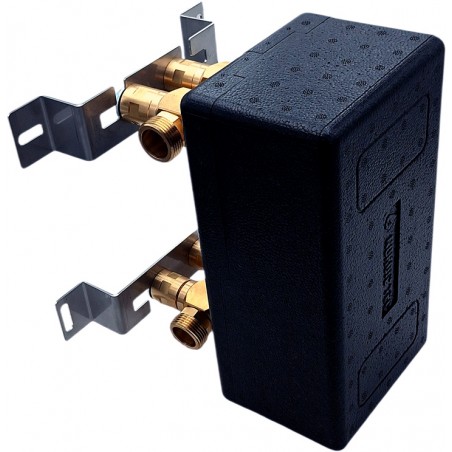

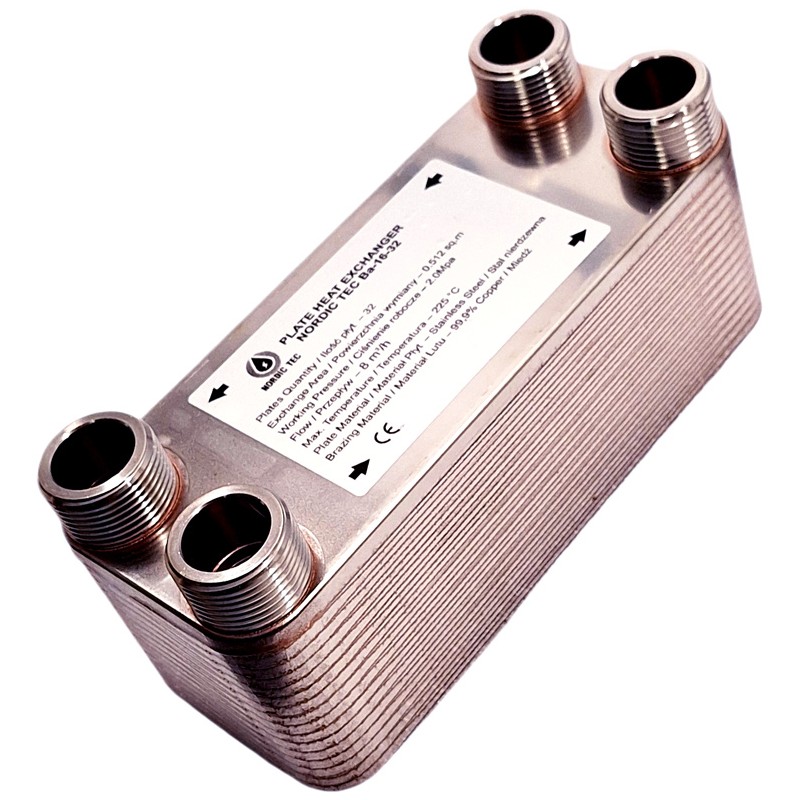

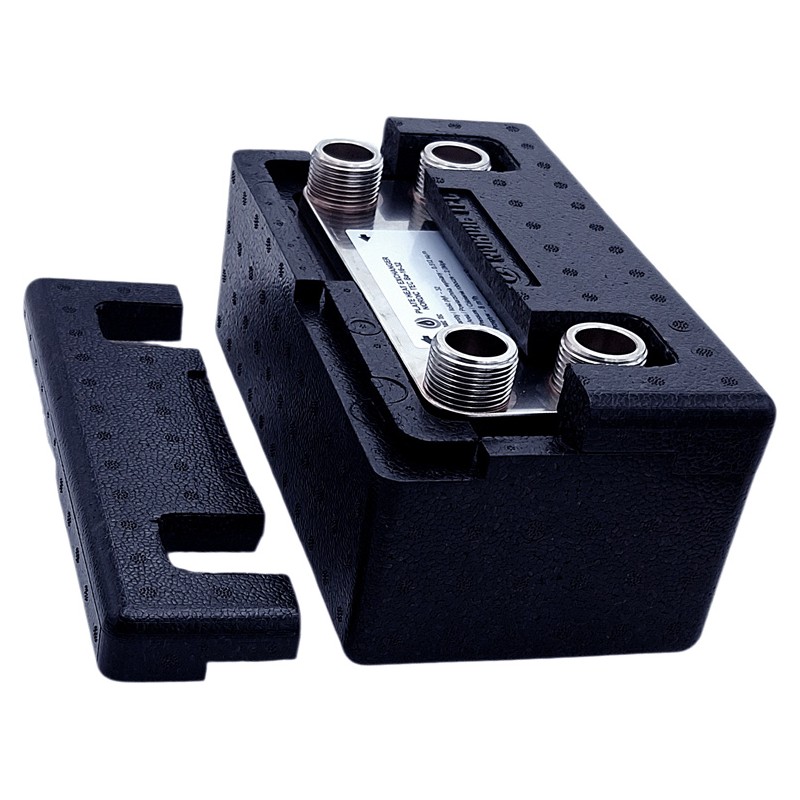

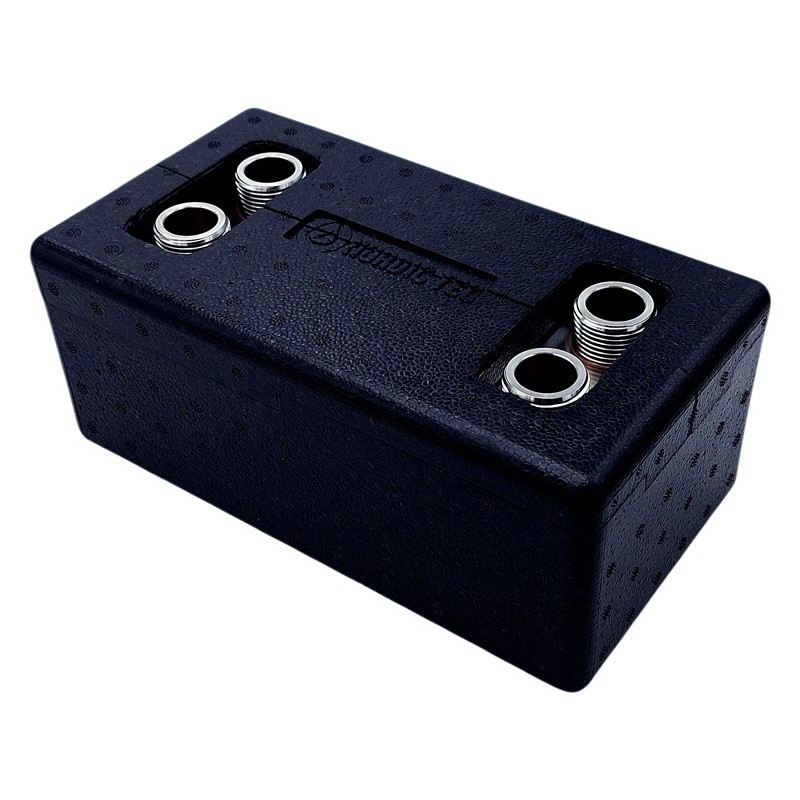

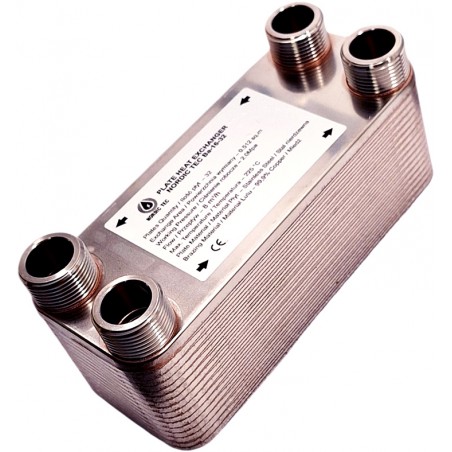

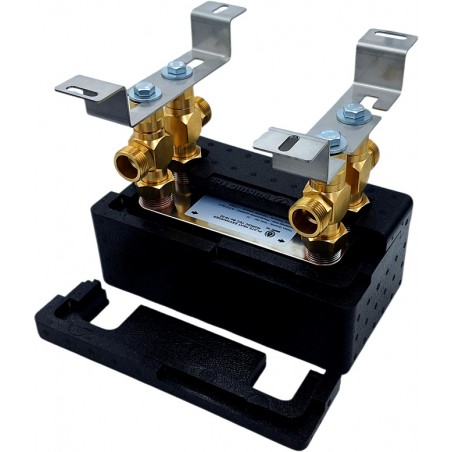

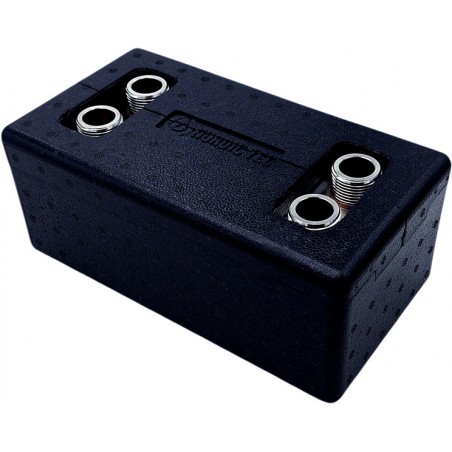

Schimbător de căldură Nordic Tec Ba-16-32 - 4x 1", cu 32 de plăci
Schimbător de căldură Nordic Tec Ba-16-32 cu 32 de plăci
cu 32 de plăci & racorduri 4x 1"

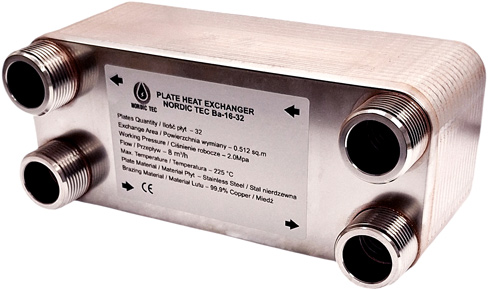

Date tehnice - Schimbător cu 32 de plăci NORDIC TEC Ba-16-32:
- Material plăci: oțel inoxidabil L316
- Material de brasare: cupru (99,99%)
- Plăci: oțel - fiecare placă are o grosime de 0,4 mm
- Interval de temperatură: de la -185 grade până la +230 grade Celsius
- Debit: 8 m³/h
- Presiune de funcționare: 20 bar (--> testat la 40 bar)
Suprafața plăcilor schimbătorului de căldură Ba-16-32: 0,512 m²

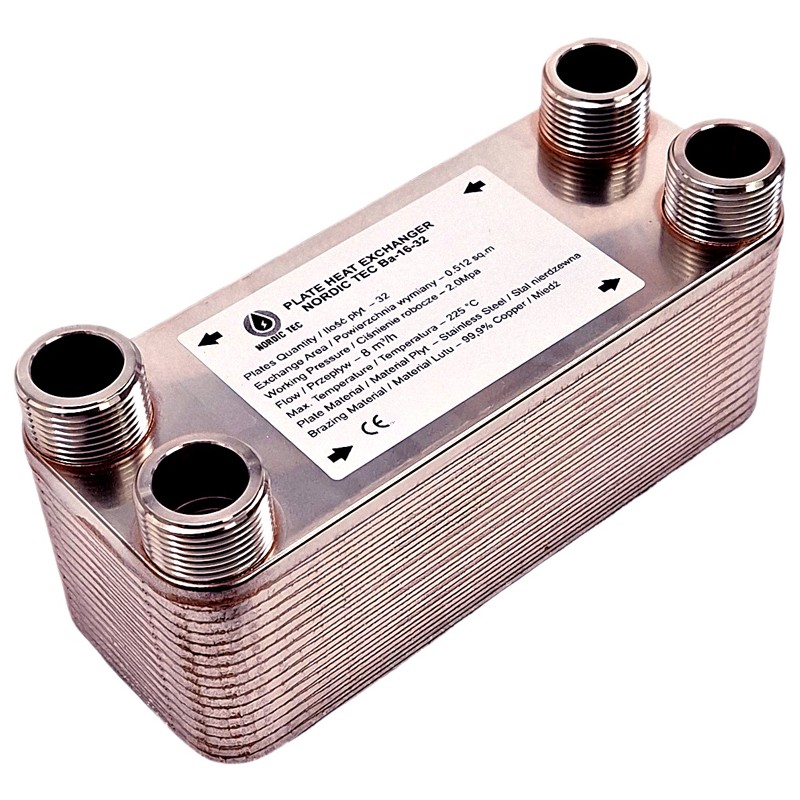

Schimbătorul de căldură cu plăci brazate Ba-16-32 este un pachet de 32 de plăci din oțel ondulat, fiecare având o suprafață de 0,016 m². Această suprafață înmulțită cu numărul de plăci oferă o suprafață totală de 0,512 m². Un schimbător de căldură cu plăci cu o astfel de suprafață este destinat cel mai frecvent deservirii sistemelor de încălzire din case unifamiliale cu echipamente de încălzire tradiționale, precum cazane sau șeminee. Funcționează excelent cu cazane și șeminee cu puteri de la câțiva kilowați până la aproximativ 20 kW. Este, de asemenea, utilizat frecvent ca schimbător care conectează locuința la sistemul de încălzire centralizată.
Dacă ai nevoie de un schimbător de căldură cu aceleași distanțe de racordare ca modelul Ba-16-32 – dar cu un număr mai mare de plăci – și, implicit, cu o suprafață mai mare a plăcilor – în seria Ba-16 vei găsi și modele mai mari, vizibile în grafic, precum Ba-16-50 sau Ba-16-60.
Dimensiuni - Schimbător de căldură Nordic Tec Ba-16-32
(A) - 220 mm
(B) - 90 mm
(F) - 80 mm
(C) - 180 mm
(D) - 52 mm
_____
Schimbătorul de plăci se înfundă rapid? Care este distanța dintre plăcile schimbătorului?
Răspuns: Se recomandă instalarea de filtre mecanice la intrarea schimbătorului pe ambele părți. O intervenție simplă care protejează complet schimbătorul. Spațiul dintre plăci, prin care circulă apa, este de aproximativ 2 până la maximum 2,2 mm (plăcile sunt ondulate). Acest lucru este suficient pentru a asigura o funcționare sigură. Instalarea filtrelor are un alt avantaj foarte important: în cazul unor probleme suspecte, este suficient să curățați filtrele în loc să demontați schimbătorul.
Care este debitul maxim pe care îl poate gestiona schimbătorul de căldură cu plăci Ba-16-32?
Schimbătorul Ba-16-32 poate gestiona un debit maxim de 8 metri cubi pe oră (în funcție de construcția plăcilor), dacă nu luăm în considerare limitele impuse de dimensiunile racordurilor de 1". În general, în proiectarea unui sistem de încălzire sau răcire cu schimbător de căldură, este recomandabil să se lucreze cu o valoare egală cu 75% din debitul nominal pentru a face sistemul, și în special pompa, mai eficient.
Schimbătorul de căldură cu plăci Ba-16-32 poate fi utilizat atât pentru apa caldă menajeră, cât și pentru încălzire?
Da, schimbătorul Ba-16-32, ca toate unitățile Nordic Tec, este potrivit atât pentru apa caldă menajeră, cât și pentru aplicații de încălzire. Cu toate acestea, este o chestiune de dimensionare corectă, capacitatea schimbătorului trebuie să fie adecvată aplicației specifice.
Este necesar să se utilizeze un agent de decalcificare pentru curățarea schimbătorului de căldură cu plăci Ba-16-32?
Da, se recomandă utilizarea unui agent de decalcificare în timpul curățării schimbătorului cu plăci pentru a asigura performanțe optime și o durată de viață lungă. Desigur, presupunând că schimbătorul este curățat, de exemplu, o dată pe an (puternic recomandat), deoarece mulți oameni nu o fac. Dacă schimbătorul este supradimensionat, omiterea curățării nu este atât de dăunătoare, iar efectul va fi vizibil doar după câțiva ani.
