Schimbător de căldură cu 40 plăci NORDIC TEC Ba-32-40 1" 230kW

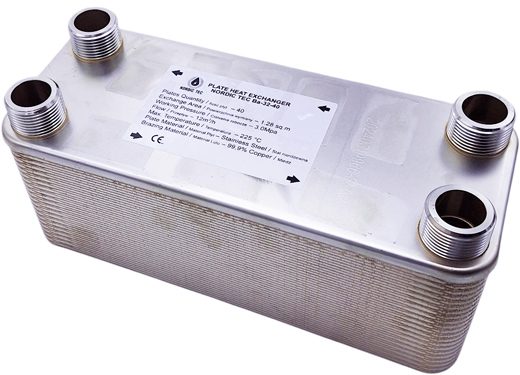

Schimbător de căldură pentru instalații de încălzire Nordic Tec Ba-32-40

Schimbător termic, schimbător pentru instalații de încălzire, cu 40 de plăci, 4x 1 inch

Mai multe informații: Schimbător de căldură 1" - Nordic Tec Ba-32-40

• Material: schimbător cu 40 de plăci construit din oțel inoxidabil 316L
• Brazare: cupru 99,99% Cu
• Grosimea unei plăci: 0,40 mm
• Interval de temperatură: de la -185°C până la +230°C
• Debit: 12 m³/h
• Presiune de funcționare: 30 bar (testat la 45-60 bar)

Schimbătorul de căldură cu plăci apă-apă (lichid-lichid) - modelul Ba-32-40 nu este un schimbător pentru gaze, proiectat pentru freon, refrigeranți etc.

• Diametrul racordurilor: 1 inch, DN25

Suprafață de schimb de căldură - Schimbătoare cu 40 de plăci - Nordic Tec Ba-32-40 : 1,28 m²

Schimbătorul cu 40 de plăci și suprafața sa de schimb de căldură în comparație cu alte dispozitive din seria Ba-32, adică schimbătoare sudate bazate pe plăci de aceeași dimensiune. Dacă aveți nevoie de un schimbător cu o suprafață mai mare decât cea oferită de modelul cu 40 de plăci, vă invităm să consultați modelele mai mari. Seria Ba-32 oferă schimbătoare cu o suprafață de până la aproape 3m², așa cum este arătat în graficul de mai sus, cum ar fi de exemplu schimbătorul Ba-32-60.

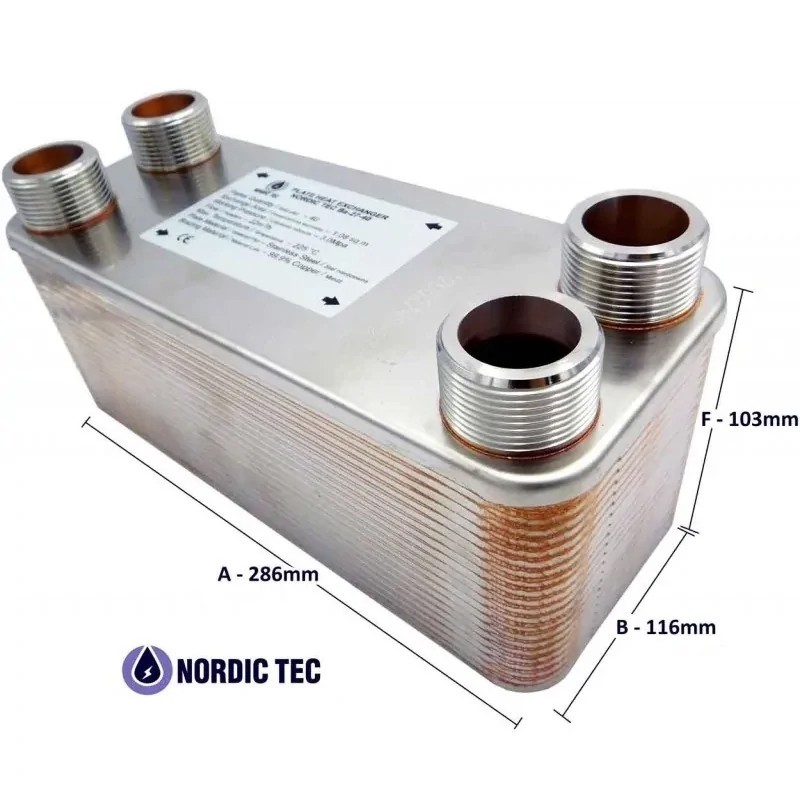

Dimensiunile schimbătorului de căldură cu 40 de plăci - Ba-32-40

(A) - 286 mm
(B) - 116 mm
 (F) - 104 mm
(C) - 243 mm
(D)  - 72 mm

______

Întrebare frecventă din partea clienților:

Schimbătorul cu plăci Nordic Tec Ba-32-40 poate funcționa cu glicol sau fluide similare?

Răspuns: Glicolul sau fluidele similare antigel nu sunt considerate medii agresive, așa că nu necesită schimbătoare de căldură speciale realizate din materiale particulare. Pentru instalațiile cu glicol se utilizează schimbătoare standard din oțel. Cu toate acestea, este important să se acorde atenție caracteristicilor termice ale glicolului. Acest fluid nu îngheață (și de aceea este utilizat în sisteme expuse înghețului), dar nu transferă căldura la fel ca apa. Glicolul reduce transferul de căldură: cu cât este mai concentrat (de obicei este amestecat cu apă în proporții de 30/70 sau 50/50), cu atât împiedică funcționarea schimbătorului de căldură. Acest lucru trebuie luat în considerare la alegerea schimbătorului, ceea ce înseamnă că va fi necesar un dispozitiv ușor mai mare. Indicativ, dacă se utilizează glicol pe o parte a sistemului cu o concentrație de 50/50 apă și glicol, suprafața de schimb de căldură a schimbătorului ar trebui să fie cu aproximativ 15% mai mare decât cea a unui schimbător care funcționează într-un sistem apă/apă.

Care este pierderea de căldură la un schimbător cu plăci într-o instalație de încălzire sau apă caldă menajeră?

Această întrebare, deși este pusă din când în când, nu are o bază tehnică solidă. Cu o alegere corectă a schimbătorului cu plăci și o conectare adecvată a dispozitivului, pierderea este practic nulă, sub 1°C. Există mitul că utilizarea schimbătoarelor cu plăci implică întotdeauna o pierdere de 5 sau 10 °C, dar este clar o prostie. Dacă ne gândim serios, am ajunge la concluzia că, dacă ar fi așa, utilizarea schimbătoarelor ar fi complet antieconomică și această tehnologie nu ar fi supraviețuit pe piață. În realitate, odată cu trecerea anilor, utilizarea acestor dispozitive în instalațiile de încălzire se dezvoltă cu succes, iar cererea pe piață este în continuă creștere. Pierderea la un schimbător poate apărea doar la pornirea unui sistem rece (când fluidul revine rece din instalație) și are evident nevoie să absoarbă mai multă energie termică. După câteva ore, pierderea de căldură se reduce și se anulează, stabilizându-se la niveluri apropiate de zero în timpul funcționării unui sistem termic stabil.

O informație suplimentară care ar trebui să ne facă să reflectăm atunci când auzim astfel de afirmații se referă la întrebarea unde se duce energia termică care se presupune că se pierde în schimbător. Ar putea un schimbător, compus din plăci subțiri de oțel, să consume atât de multă energie termică cât, de exemplu, câteva camere ale casei noastre? Cred că nu este nevoie să răspundem, deoarece din punct de vedere al legilor fizicii, această afirmație este complet absurdă.

De unde provine mitul pierderii în schimbătorul de căldură? Când apare o pierdere în schimbătorul cu plăci?

Așa cum am menționat mai sus, o pierdere în schimbătorul cu plăci indică de obicei o alegere greșită a dispozitivului sau erori de instalare. Mai jos enumerăm cele mai comune cauze:

• Cu un schimbător corect dimensionat, pierderea finală nu apare, adică va fi aproape de zero. O alegere corectă a schimbătorului înseamnă că acesta are o suprafață de schimb de căldură adecvată în raport cu puterea dispozitivului de încălzire (pompă de căldură, șemineu sau cazan). Dacă cineva a experimentat o pierdere mare în schimbătorul de căldură, este foarte probabil ca acesta să fi fost pur și simplu subdimensionat, ceea ce reprezintă cea mai frecventă greșeală comisă de neexperți, dar, din păcate, și de instalatori. Cu toate acestea, există și alte cauze posibile.
• O pierdere excesivă în schimbător poate apărea și din cauza unei conectări incorecte. Schimbătoarele cu plăci trebuie conectate cel mai adesea în contracurent. Dacă instalatorul conectează schimbătorul ignorând contracurentul, îi reduce eficiența și nu se poate garanta o funcționare corectă (această eroare este destul de comună).
• O altă greșeală care poate compromite funcționarea corectă este instalarea schimbătorului în poziție orizontală, ceea ce poate duce la formarea de bule de aer. În acest caz, schimbătorul se înfundă și nu se poate obține un schimb de căldură eficient. Din păcate, nu toți profesioniștii sunt conștienți de acest lucru.
• O altă cauză a pierderii poate fi o reglare incorectă a pompelor de circulație, în special pe partea caldă, sau o alegere greșită a pompelor.
• O cauză mai puțin comună, dar la fel de importantă, este lipsa filtrelor preliminare instalate înainte de schimbător. Acest lucru poate face ca, la pornirea pompelor de circulație, schimbătorul să aspire impurități din instalație și să blocheze fluxul. Filtrele trebuie obligatoriu instalate înainte de schimbător chiar înainte de prima pornire a sistemului.
