Te gândești să instalezi o pompă de căldură într-o clădire cu un sistem vechi de încălzire? Cum poți proteja pompa de căldură de un sistem deschis care ar putea fi distructiv pentru ea? Citește cum arată în practică separarea pompelor de căldură de vechile instalații folosind schimbătoare de căldură cu plăci.
Ne referim în special la sistemele deschise, o situație care apare adesea dacă vrem să conectăm o pompă de căldură într-o casă veche. Bineînțeles, presupunem că o renovare completă a instalației de încălzire - de exemplu, transformarea sistemului într-unul închis - nu este posibilă momentan și această renovare trebuie amânată. Pot exista multe motive, iar adesea motivul principal este pur și simplu costul ridicat al unei astfel de renovări. Pompele de căldură, în general, nu pot funcționa în sisteme deschise, sunt considerate prea delicate (senzorii de funcționare, senzorii de temperatură ar putea nu rezista) - iar producătorii cer montarea într-un sistem închis pentru a păstra garanția.
Pompele de căldură nu sunt recomandate pentru a funcționa cu instalații vechi de încălzire, deoarece acestea au adesea nevoi de temperatură ridicată (de exemplu, 60-75°C), care nu corespund condițiilor optime de funcționare ale pompelor de căldură. Pompele de căldură funcționează cel mai eficient la temperaturi mai scăzute (30-48°C), tipice pentru sistemele moderne de încălzire la temperatură joasă, cum ar fi: încălzirea prin pardoseală. În plus, instalațiile vechi pot avea țevi slab izolate și radiatoare cu o capacitate mare de apă, ceea ce crește pierderile de căldură și reduce eficiența pompei de căldură, ducând la costuri mai mari de exploatare. Dar aceasta nu înseamnă, desigur, că oamenii nu instalează pompe de căldură în case vechi.
✅ Dacă totuși ne decidem pentru această soluție - conștienți de aceste deficiențe - merită să împărțim sistemul nostru de încălzire în două părți - un sistem deschis pentru radiatoare și un circuit scurt - un sistem închis pentru pompa de căldură. Elementul care leagă ambele părți va fi în acest caz schimbătorul de căldură cu plăci. Despre aceasta în continuarea articolului.
Motivele sunt diverse, unul dintre ele este funcționarea fără întreținere a pompelor de căldură. Costurile mai mari, consumul mai mare de energie electrică generat de pompele de căldură sunt o problemă a iernii - dar perioadele de tranziție, cum ar fi toamna sau primăvara, sunt mai puțin afectate. Când temperatura exterioară este peste zero - pompele de căldură funcționează fără întreținere și relativ economic chiar și în sistemele vechi de încălzire. Pe de altă parte, având o instalație într-un sistem deschis - are avantajele sale. Permite păstrarea unei alte surse de căldură, un pic mai veche - care nu se teme de ierni grele. Ne referim la un cazan pe cărbune, un cazan pe lemne sau chiar un șemineu. În acest caz, poți avea, deci, un sistem hibrid de încălzire - o pompă de căldură cu un cazan de rezervă în caz de întoarcere a iernilor severe.
Alte motive pentru care oamenii instalează pompe de căldură în sisteme vechi de încălzire sunt, de exemplu, subvențiile guvernamentale, din programe precum Aer Curat. Abstractizând de justificarea sau nejustificarea acestor programe - instalarea unei pompe de căldură este uneori aproape gratuită, așa că ,,merită" chiar și în clădirile vechi.
Disponibil
Disponibil
Schimbătorul de căldură cu plăci este un dispozitiv mic care funcționează în flux, în contracurent. Are două canale - prin care poate trece lichidul care circulă prin 2 sisteme - de exemplu, unul închis (în care funcționează pompa de căldură) și unul deschis, în care poate rămâne vechea instalație a clădirii. Schimbătorul de căldură cu plăci funcționează astfel încât aceste 2 lichide să poată schimba energie termică - sau, mai simplu spus, astfel încât mediul mai cald să transfere căldura către mediul mai rece. În acest fel, permite transferul căldurii produse de pompa de căldură către vechea instalație deschisă - iar acest lucru se întâmplă (și acesta este cheia) - fără amestecarea lichidelor. Prin urmare, cele două sisteme sunt conectate - dar rămân totuși sisteme separate.
Schimbătorul cu plăci în sine este un dispozitiv destul de compact, cu o greutate de la câteva kilograme până la câteva zeci de kilograme - cel puțin dacă vorbim despre modelele folosite pentru conectarea pompelor de căldură split sau monobloc în clădirile rezidențiale obișnuite.
Pentru a înțelege cum arată separarea pompei de căldură de vechea instalație, este suficient să te uiți la schema de mai jos. Trebuie creat un mic sistem închis, un circuit relativ scurt, în care pompa noastră de căldură va funcționa în siguranță. Acest sistem va fi conectat prin intermediul schimbătorului cu plăci la vechiul sistem de încălzire. Schimbătorul cu plăci ocupă o poziție centrală în acest sistem, deși el însuși este doar un accesoriu - după cum sugerează și numele, nu produce căldură - ci doar permite schimbul de temperatură între un sistem și altul.
Disponibil
Disponibil

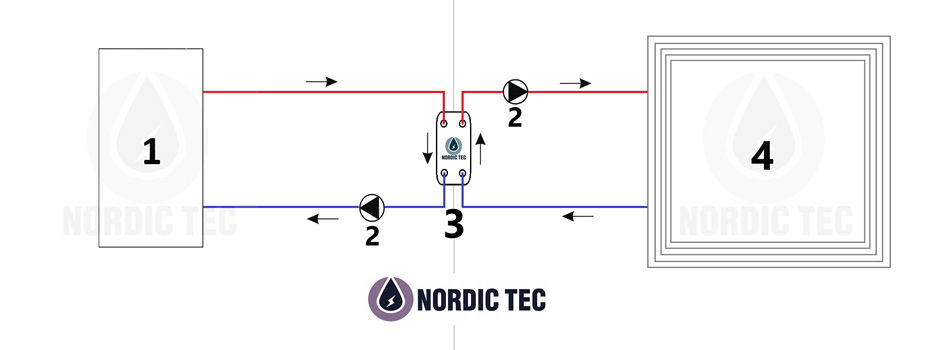

Schema de conectare a pompelor de căldură este simplificată - și include doar elementele de bază necesare pentru înțelegerea ideii de separare a pompei de căldură de vechea instalație a sistemului deschis, în care rolul de conectare îl are schimbătorul cu plăci. Tot ce se află în dreapta schimbătorului cu plăci funcționează în instalația deschisă, iar tot ce se află în stânga acestuia funcționează într-un sistem închis cu pompa de căldură în frunte (1).
1. Pompa de căldură
2. Pompe de circulație
3. Schimbător de căldură cu plăci în contracurent
4. Vechea instalație receptoare a sistemului deschis - adică caloriferele.
Schema, ca desen simplificat, omite posibilitatea, de exemplu, de a păstra în sistemul deschis o sursă de căldură care ar trebui să funcționeze în instalația deschisă cu vas de expansiune deschis (poate fi, de exemplu, un șemineu sau un sobă pe cărbune). Similar, în sistemul închis, împreună cu pompa de căldură, poate fi conectată o sursă suplimentară de căldură, dar una care necesită un sistem închis - de exemplu, un cazan pe gaz cu condensare.
Pompele de tip split au particularitatea că sunt instalate practic în întregime în clădire - desigur, cu excepția unității exterioare. Aceasta înseamnă că nu este necesar să se umple sistemul lor cu glicol - așa cum se face în cazul pompelor de căldură monobloc expuse riscului de îngheț. În această situație, singurul motiv pentru care folosim un schimbător de căldură cu plăci și separăm pompa de căldură SPLIT - este eventuala stare proastă a vechii instalații și imposibilitatea de a monta pompa de căldură SPLIT într-un sistem deschis (acest lucru trebuie evitat, inclusiv din cauza cerințelor de garanție).
Situația poate fi diferită în cazul pompelor de căldură monobloc - dacă decidem să umplem circuitul lor cu glicol. Mai multe despre acest aspect mai jos.
Pompele de căldură monobloc sunt dispozitive ușor diferite de pompele tip split. O parte a dispozitivului este amplasată în exterior. Aceasta este cu siguranță un avantaj pentru cei care nu dispun de mult spațiu - dar în regiunile cu întreruperi frecvente de curent poate apărea problema riscului de îngheț. În cazul întreruperilor frecvente de alimentare cu energie electrică, pompa poate să nu poată efectua dezghețarea (defrost) - ceea ce ar putea duce la îngheț și deteriorarea componentelor. Din acest motiv, unii oameni decid să creeze un circuit mai scurt pentru pompa de căldură - chiar dacă o conectează la o casă nouă, de asemenea cu un sistem închis sigur și benefic. Acest circuit este umplut cu lichid antigel (glicol) - deși, de fapt, mai degrabă cu o soluție de glicol, amestecată cu apă, ceea ce reduce riscul de îngheț.
Circuitul cu glicol al pompei de căldură monobloc - trebuie, prin urmare, separat de sistemul de încălzire al casei - indiferent dacă casa se bazează pe o instalație veche sau nouă de încălzire. Aceasta este, așadar, o specificitate ușor diferită și o altă motivație tehnică decât în cazul pompelor de căldură Split - acestea sunt separate de obicei cu un schimbător cu plăci din cauza dorinței de a le proteja de impuritățile sistemelor deschise.
