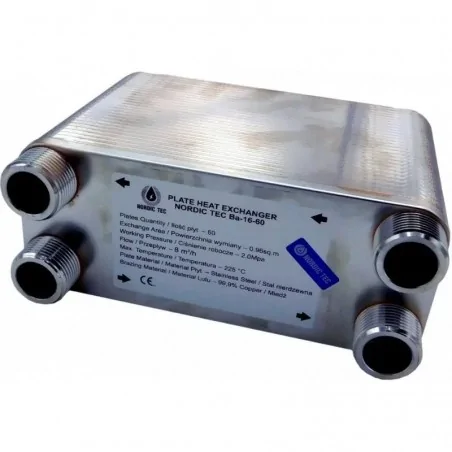

Schimbător de căldură cu 60 de plăci pentru încălzire Ba-16-60
Schimbător de căldură Nordic Tec Ba-16-60 1 inch
Date tehnice - Schimbător de căldură cu 60 de plăci NORDIC TEC Ba-16-60:
- Material plăci: Oțel INOX L316
- Material de brasare: cupru (99,99%)
- Plăci: oțel - fiecare placă are o grosime de 0,4 mm
- Interval de temperatură: de la -185 grade până la +230 grade Celsius
- Debit: 8 m³/h | 8000 l/h
- Presiune de funcționare: 20 bar (-> testat la 40 bar)
Suprafața plăcilor schimbătorului de căldură Ba-16-60: 0,96 m²
Suprafața de schimb de căldură - adică simpla suprafață a plăcilor schimbătorului de căldură cu 60 de plăci oferit în această propunere - este de 0,96 metri pătrați și este unul dintre cele mai mari modele din seria Ba-16.
În 2024, compania Nordic Tec a introdus în catalogul obișnuit și schimbătorul de căldură Ba-16-70 cu 70 de plăci, pentru o suprafață totală de 1,12 m².
Dimensiuni - Schimbător Ba-16-60
(A) - 220 mm
(B) - 90 mm
(F) - 144 mm
(C) - 180 mm
(D) - 52 mm
__________________
Accesorii recomandate pentru schimbătorul de căldură - opțional:
Valvă de închidere cu termometru de 1 inch pentru instalarea cu schimbător de căldură cu plăci
Înainte de a instala dispozitive precum schimbătorul de căldură cu plăci, este recomandabil să luați în considerare montarea valvelor, pentru a putea bloca fluxul de apă și a elimina unitatea din sistem în caz de defecțiune. Acest lucru este valabil și pentru aparatele care rareori se defectează, cum ar fi schimbătoarele de căldură, deoarece orice dispozitiv poate necesita întreținere. Prin instalarea valvelor, este posibil să eliminați schimbătorul fără a fi nevoie să goliți întreaga instalație de apă, permițând curățarea necesară. Teoretic, schimbătorul de căldură cu plăci ar trebui curățat la fiecare 12-18 luni.
Se recomandă instalarea termometrelor la intrarea și ieșirea schimbătorului de căldură pentru a monitoriza eficiența schimbului de căldură. Termometrele permit diagnosticarea eventualelor probleme și intervenția, de exemplu, prin curățarea schimbătorului sau reglarea fluxului pompelor în cazul unei scăderi a temperaturii în schimbător.

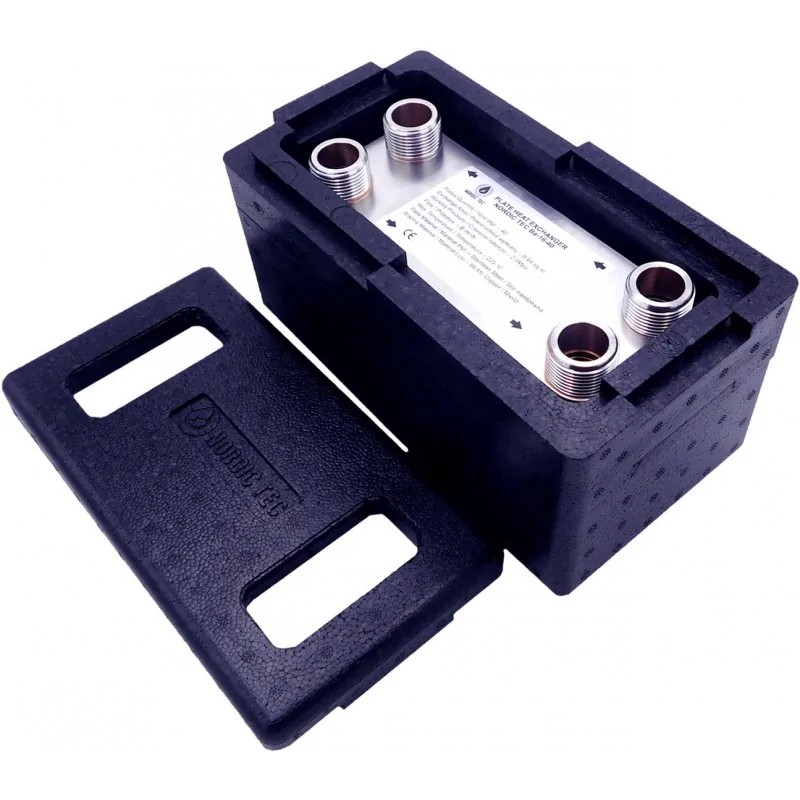

Izolație termică pentru schimbătorul de căldură cu 60 de plăci
Izolația pentru schimbătorul Ba-16, realizată din spumă de polipropilenă de culoare neagră, servește la reducerea pierderilor de căldură, adică dispersia unei părți a energiei termice în exteriorul schimbătorului. Această pierdere de căldură trebuie compensată prin producția de energie termică a cazanului (sau a pompei de căldură), de aceea este necesar să o limităm pentru a evita costurile inutile. Pierderile de căldură cauzate de un schimbător neizolat variază de obicei de la câteva puncte procentuale la peste 10% din energia termică care trece prin schimbător, în funcție de diverși factori, cum ar fi temperatura de alimentare și temperatura ambiantă, dar depind în principal de suprafața exterioară a schimbătorului de căldură.
Desigur, izolația nu este utilizată pentru schimbătoarele de căldură utilizate în refrigerare.

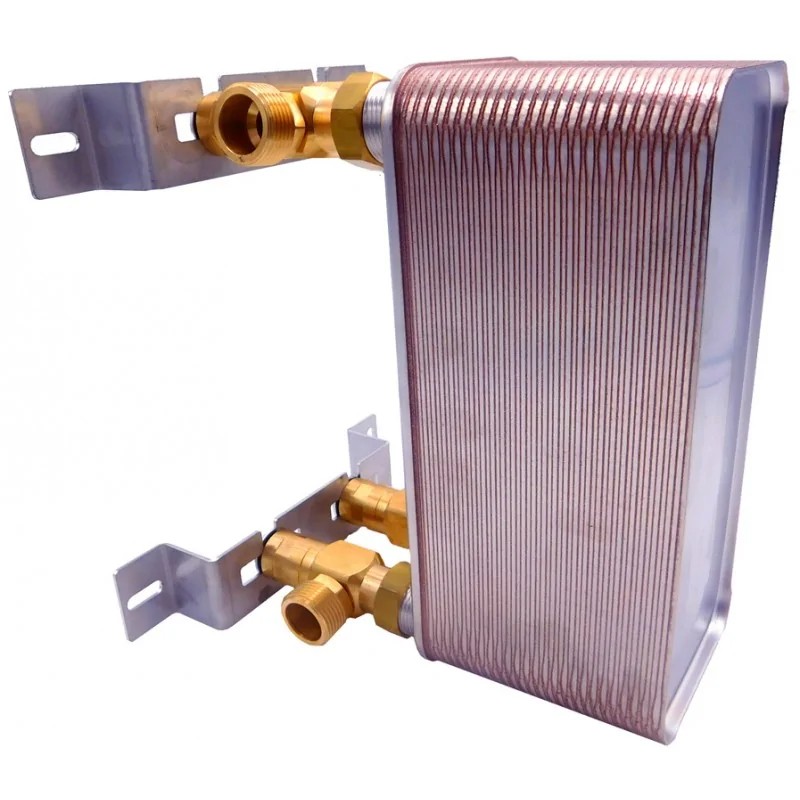

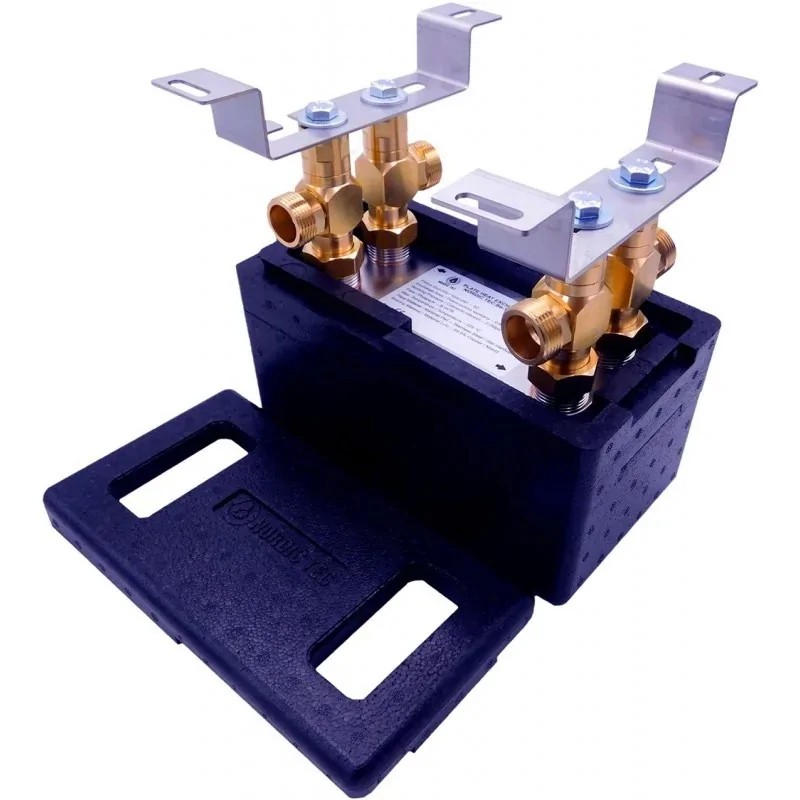

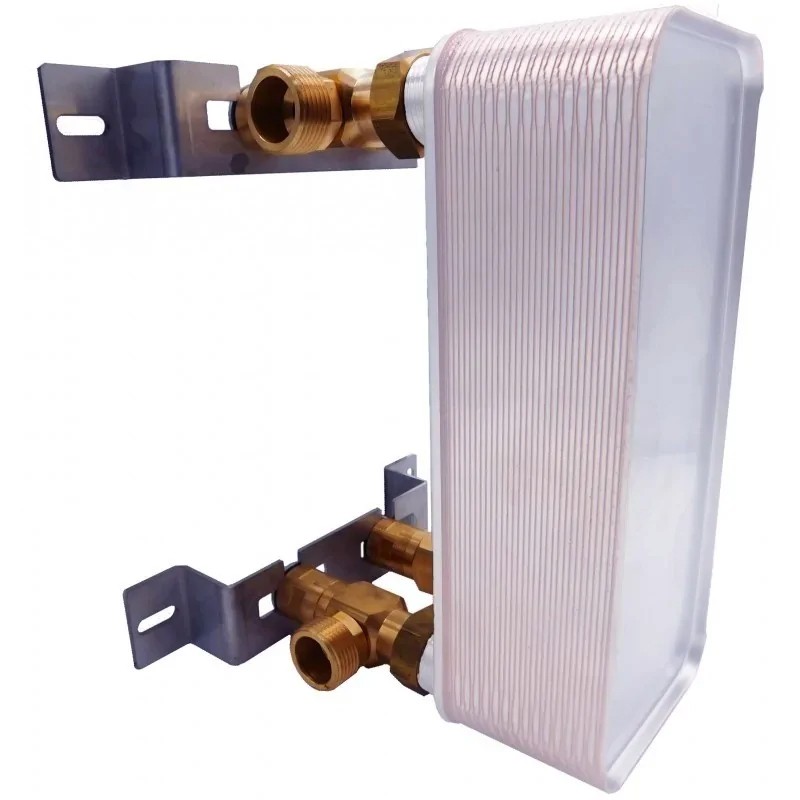

Kit de montare pentru schimbătorul de căldură de 1 inch | Ba-16
Kitul conține toate elementele de fixare pentru schimbătoare de căldură cu plăci de 1 inch, în acest caz cu un diametru compatibil cu modelele Ba-16-60, adică de dimensiune 1" / DN25. Kitul de suport gata de utilizare permite o economie mare de timp pentru instalator, deoarece nu este necesar să căutați fiecare componentă separat (ceea ce ar fi oricum dificil). Asigură, de asemenea, o mare comoditate în conectarea racordurilor schimbătorului, datorită racordurilor rotative. Un mare avantaj este că schimbătorul este montat stabil pentru mulți ani, iar suportul preîntâmpină orice microturbulență generată de pompele de circulație, evitând riscul de scurgeri în conexiunile schimbătorului de căldură.
