Schimbător de căldură cu 50 plăci NORDIC TEC Ba-12-50 3/4" 100kW

Schimbător de căldură cu plăci pentru sisteme de încălzire centralizată de 3/4 inci

Schimbător de căldură brazat, din oțel, de 85 kW pentru încălzire centralizată
Racorduri: 4x 3/4 inci / DN20, cu 50 de plăci

Schimbătorul de căldură pentru încălzire centralizată Ba-12-50 funcționează prin transferul căldurii de la un fluid cald (de exemplu, apă sau apă amestecată cu glicol) către un fluid mai rece (cum ar fi apa din sistemul de încălzire centralizată, dar poate fi și un sistem pentru apă caldă menajeră - ACM). Datorită acestui proces, este posibilă încălzirea eficientă a spațiilor cu un consum minim de energie.

Detalii tehnice - mic schimbător de căldură cu 50 de plăci Ba-12-50:

• Materialul plăcilor: Oțel inoxidabil Inox S 316L, brazat cu cupru 99,9%
• Racorduri - 4x 3/4", BSP
• Putere termică - la 85 kW - în funcție de temperatura de alimentare
• ✅☑️ Puterea nominală este puterea maximă care poate fi atinsă cu parametri de alimentare foarte ridicați. Nu corespunde puterii cazanului sau a dispozitivului de încălzire la care poate fi aplicat schimbătorul cu plăci.
• Presiune de lucru: < 10 bar
• Presiune de testare: 20 bar
• Temperatură maximă: +230°C
• Debit (nominal): 4 m³/h

Suprafață de schimb termic - schimbătorul cu 50 de plăci Ba-12-50: 0,60 m²

Schimbătorul de căldură cu plăci de 50 de plăci are o suprafață de schimb termic, așa cum este indicat în graficul de mai sus, de 0,6 m². Suprafața de schimb într-un schimbător de căldură cu plăci se referă la suprafața activă a plăcilor, adică partea care participă efectiv la transferul de căldură. Nu include, de exemplu, suprafața externă a dispozitivului. Suprafața de schimb este un indicator esențial al eficienței unui schimbător de căldură cu plăci.

În seria Ba-12, schimbătorul cu 50 de plăci este unul dintre modelele mai mari; doar modelul Ba-12-60, introdus ulterior, are o suprafață mai mare.

Suprafața totală a plăcilor din modelul Ba-12-50 este rezultatul numărului de plăci (50 de unități) înmulțit cu suprafața fiecărei plăci (care, în acest caz, este de 0,012 m²). Prin înmulțirea acestor valori se obține suprafața totală de schimb a schimbătorului, care este de 0,60 m².

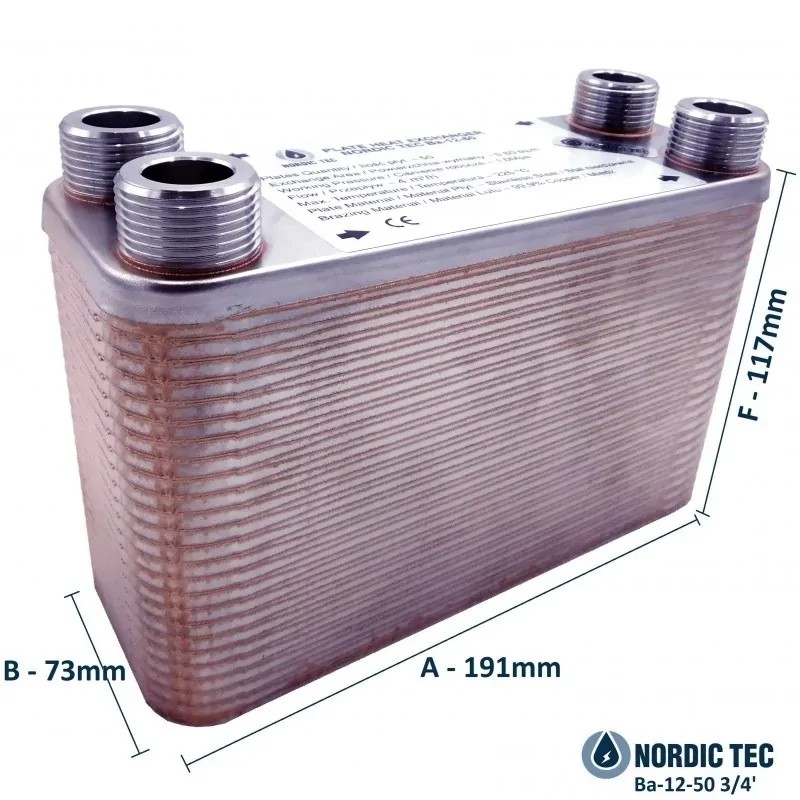

Dimensiuni - Schimbător de căldură cu 50 de plăci Ba-12-50

A - 191 mm
B - 73 mm
F - 117 mm
C - 154 mm
D - 40 mm

_______________

Aplicarea schimbătorului de căldură cu plăci Ba-12-50

Acest schimbător de căldură cu plăci este recomandat pentru aplicații industriale sau domestice. Pentru utilizări casnice, un schimbător cu plăci cu o suprafață de 0,6 m² poate gestiona o suprafață locuibilă de aproximativ 200-250 m², asigurând un consum optim de combustibil/energie de către sursa de căldură. Aceasta înseamnă că este potrivit pentru cazane de încălzire centralizată sau dispozitive de încălzire cu o putere de aproximativ 20-24 kW, excluzând pompele de căldură, care necesită suprafețe de schimb termic mult mai mari.

Pentru aplicațiile industriale, schimbătorul cu plăci Ba-12-50 este deosebit de potrivit datorită formei sale specifice: o placă îngustă și nu prea lungă, cu un număr mai mare de plăci, caracteristică avantajoasă în spații unde modelele cu plăci mai mari nu încap. Poate fi utilizat și pentru răcirea uleiului.

Schimbător de căldură pentru uz casnic - Nordic Tec 50 plăci Ba-12-50

Ba-12-50 este un excelent schimbător de căldură pentru uz casnic, o dimensiune clasică pentru multe case moderne, vile unifamiliale, case independente etc. Motivul pentru care acest schimbător cu plăci este mai indicat decât alte modele din catalog este foarte simplu: suprafața de schimb termic a celor 50 de plăci, de 0,60 m², este exact cantitatea necesară pentru a încălzi o suprafață locuibilă de aproximativ 200 m², uneori chiar mai mare.

Desigur, pentru a fi tehnic corecți, trebuie să ne amintim că dimensiunea schimbătorului de căldură cu plăci ar trebui determinată pe baza sursei de căldură (deci a eficienței cazanului, șemineului, pompei de căldură etc.) și nu doar pe baza suprafeței casei. Totuși, dacă presupunem că dispozitivul de încălzire a fost dimensionat corect în funcție de nevoile casei, în practică schimbătorul cu plăci Ba-12-50 funcționează cel mai bine pentru suprafețe construite între 200 și 250 m².

Cu alte cuvinte, Ba-12-50, datorită parametrilor săi, este suficient pentru a funcționa bine cu diverse tipuri de cazane și arzătoare, inclusiv șeminee de 20-25 kW, care sunt cele mai comune soluții pentru case unifamiliale.

O notă importantă pentru cei mai puțin familiarizați: dintre dispozitivele de încălzire nu am enumerat un tip foarte popular de încălzire centralizată, cel alimentat de un sistem cu pompă de căldură. Pentru pompele de căldură, din motive tehnice, recomandăm cu tărie utilizarea schimbătoarelor de căldură cu plăci cu o suprafață de schimb mai mare; astfel, modelul Ba-12-50 nu este cea mai bună alegere pentru acest tip de sistem.

Dacă nu sunteți siguri în dimensionarea independentă a schimbătorului de căldură pentru casa dumneavoastră sau aveți îndoieli, contactați echipa noastră pentru a verifica dimensiunile; suntem la dispoziția dumneavoastră.

Schimbător de căldură pentru glicol | Ba-12-50

Schimbătorul de căldură cu plăci Ba-12-50 este proiectat nu doar pentru schimbul termic între fluide clasice (apă/apă), ci poate fi utilizat și ca schimbător de căldură pentru glicol. Datorită rezistenței reduse la fluxuri (pentru un schimbător cu plăci), sistemele cu glicol nu reprezintă o problemă pentru acest dispozitiv.

• Schimbătorul de căldură pentru glicol poate fi utilizat, de exemplu, cu colectoare solare tradiționale, care funcționează cu glicol pentru încălzirea apei menajere (ACM) în rezervoare. Suprafața plăcilor de 0,6 m² este perfect dimensionată pentru a gestiona rezervoare de dimensiuni standard și sisteme de colectoare solare de dimensiuni comune (până la câțiva metri pătrați de suprafață).
• Sistemele de încălzire ACM cu colectoare solare montate pe acoperiș nu sunt singura aplicație pentru un schimbător de căldură cu glicol. Acestea pot fi utilizate și pentru clădiri agricole sau de serviciu, care nu sunt încălzite pe tot parcursul anului și necesită utilizarea unui fluid antigel, cum ar fi ateliere, clădiri agricole sau case de vacanță.
• Schimbătorul de căldură cu glicol cu 50 plăci este perfect și pentru încălzirea caselor de vacanță (chiar și de dimensiuni mari), care, prin natura lor, sunt încălzite doar sezonier.
• Pentru a asigura un confort termic adecvat, recomandăm ca concentrația de glicol în sistemele de încălzire cu glicol să nu depășească 50%. Peste această concentrație, parametrii glicolului, precum vâscozitatea, se modifică și eficiența transferului de căldură scade, compromițând calitatea sistemului de încălzire. O concentrație de glicol de până la 50% poate rezista la temperaturi de până la -40/-50°C (pentru informații mai precise, consultați specificațiile furnizorilor), făcând această soluție suficientă pentru climatul nostru, chiar și în iernile geroase.
