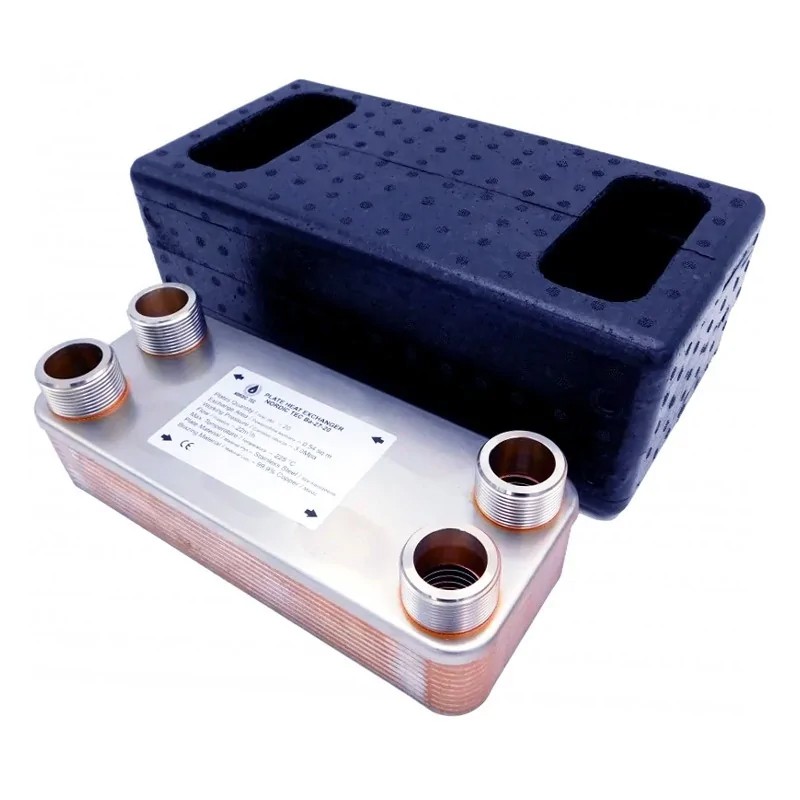

Schimbător de căldură - Nordic Tec Ba-32-30 - 4x 1", 30 plăci
Schimbător de căldură cu 30 de plăci, 4x 1 inch
Mai multe informații: Schimbător de căldură 1" - Nordic Tec Ba-32-30
- Material: schimbător de căldură construit din oțel inoxidabil 316L
- Brazare: cupru 99,99% Cu
- Grosimea unei plăci: 0,40 mm
- Interval de temperatură: de la -185°C până la +230°C
- Debit: 12 m³/h
- Presiune de funcționare: 30 bar (testat la 45-60 bar)
Schimbătorul de căldură pentru încălzire (modelul Ba-32-30) nu ar trebui utilizat cu fluide care necesită presiuni mai mari de 30 bar, cum ar fi R410, R290, R32 și altele similare, decât dacă există certitudinea că în sistemul respectiv nu se depășesc 30 bar. Dacă căutați un schimbător pentru fluide gazoase, cu o suprafață similară a plăcilor, utilizați schimbătorul de căldură pentru freon Ba-26-34-F.
- Diametrul racordurilor: 1 inch, DN25
Suprafață de schimb de căldură - Schimbător de căldură 1 inch - Nordic Tec Ba-32-30 : 0,96 m²
Graficul arată poziția schimbătorului de căldură Ba-32-30 în comparație cu seria Ba-32 în ceea ce privește suprafața de schimb de căldură, adică, mai simplu, suprafața internă totală a plăcilor. Dacă căutați un schimbător de dimensiuni similare, dar cu un număr mai mare de plăci (și, prin urmare, o suprafață de schimb de căldură mai mare), consultați modelele vizibile în grafic, cum ar fi de exemplu schimbătorul Ba-32-50.
Cele mai comune utilizări ale schimbătorului de căldură cu plăci pentru încălzire Ba-32-30:

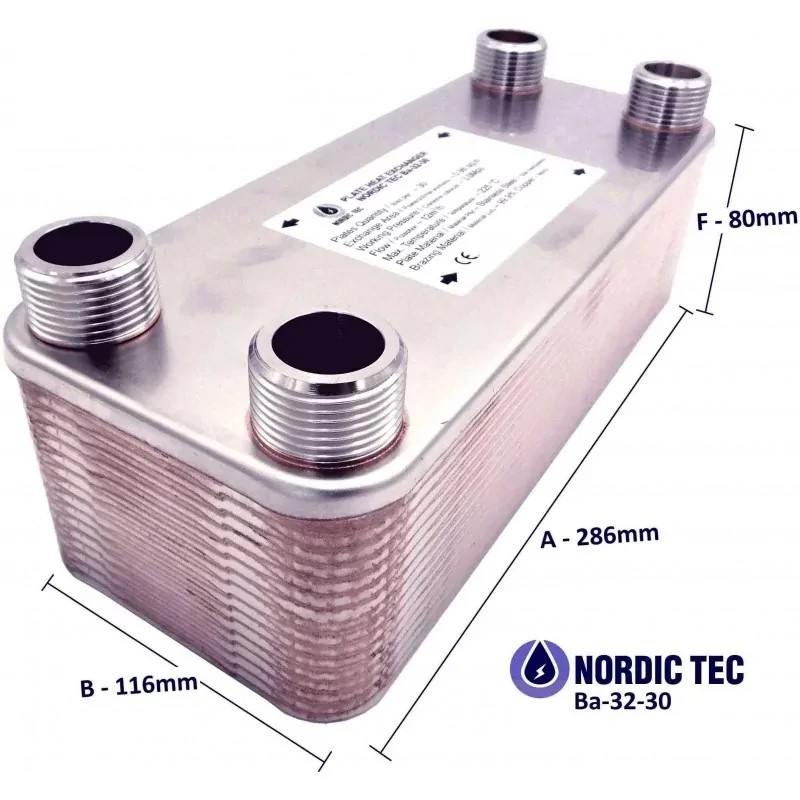

Dimensiunile schimbătorului de căldură cu 30 de plăci - Ba-32-30
(A) - 286 mm
(B) - 116 mm
(F) - 80 mm
(C) - 243 mm
(D) - 72 mm
______
Construcția schimbătorului cu 30 de plăci – cum este construit | Ba-32-30
Schimbătorul de căldură cu 30 de plăci este un dispozitiv cu flux continuu, adică funcționează doar atunci când apa sau un alt fluid, cum ar fi glicolul, curge prin el. Schimbătorul cu plăci, fiind un dispozitiv cu flux continuu, nu este un rezervor, deoarece nu acumulează apă. Acest lucru este un avantaj, deoarece permite menținerea unor dimensiuni reduse ale dispozitivului.
În realitate, construcția sa este foarte simplă: schimbătorul de căldură este un pachet de 30 de plăci din oțel, sudate împreună printr-o tehnică numită brazare sub vid. Aceasta este o metodă modernă de unire a materialelor, care oferă un mare avantaj față de sudarea tradițională. Procesul are loc la temperaturi peste 400-450 °C (deși brazarea sub vid poate fi efectuată și la temperaturi de până la 900 °C) în condiții specifice, fără prezența aerului. Structura astfel realizată este extrem de rezistentă, ceea ce face ca schimbătoarele cu plăci să fie dispozitive foarte durabile.
Cu ce dispozitive poate funcționa schimbătorul de căldură cu 30 de plăci Ba-32-30?
- Schimbătorul de căldură cu 30 de plăci poate gestiona cu ușurință cazane pe gaz, pelete, cărbune, biomasă și combustibili solizi cu o putere de aproximativ 30-35 kW, iar în condiții favorabile și dispozitive puțin mai puternice.
- Șemineele sau sobele cu sistem de apă pentru încălzire sau apă caldă menajeră (ACM) cu o putere similară cu cea a cazanelor menționate mai sus, adică aproximativ 30 kW. Poate fi utilizat ca schimbător cu plăci pentru a conecta sisteme de încălzire închise și deschise cu sursele de căldură menționate.
- Pompe de căldură, atunci când sunt conectate la instalații de încălzire sau apă caldă menajeră (într-un sistem apă/glicol) cu pompe de căldură de aproximativ 8 kW (instalații la temperaturi înalte cu radiatoare) sau 5 kW (instalații la temperaturi scăzute cu încălzire în pardoseală). În acest caz, schimbătorul pentru pompa de căldură nu funcționează ca un condensator și nu operează cu freon sau refrigeranți, ci separă circuitul pompei de căldură (glicol sau apă) de circuitul de încălzire sau ACM.
- Numeroase alte utilizări, inclusiv pentru răcire.
- Schimbător de căldură pentru colectoare solare, proiectat să funcționeze cu glicol.
Ce suprafețe poate încălzi schimbătorul de căldură Ba-32-30 de la Nordic Tec?
Factorul principal pentru alegerea unui schimbător de căldură pentru încălzire ar trebui să fie adaptarea corectă la cerințele sursei de căldură, adică a dispozitivului de încălzire. Cu toate acestea, în practică, Ba-32-30 este capabil să încălzească o clădire de până la 300 m² în construcții mai vechi și până la 400-450 m² în clădiri noi, cu condiția ca sursa de căldură să fie suficient de puternică. În realitate, selectarea schimbătoarelor de căldură pentru încălzire bazată exclusiv pe suprafața clădirii nu este cea mai bună metodă. Există o abordare mai eficientă, care constă în luarea în considerare a suprafeței de schimb de căldură a schimbătorului.
