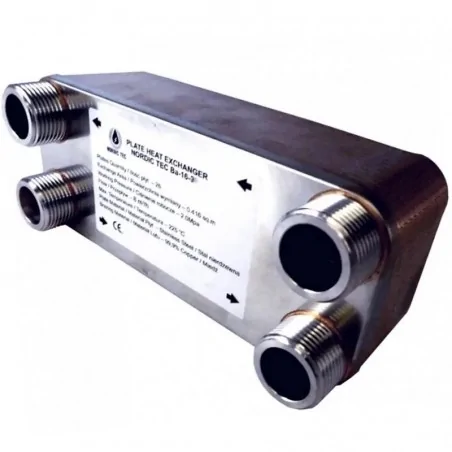

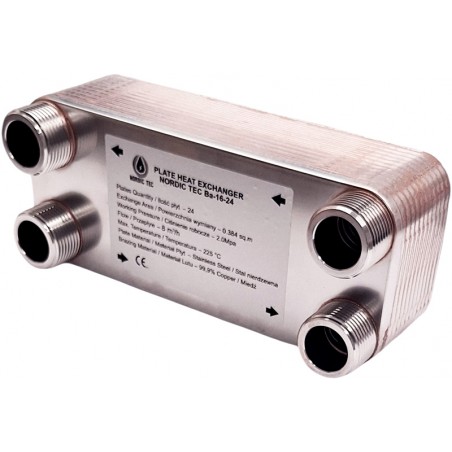

Schimbător de căldură cu plăci brazat cu 24 de plăci din oțel
Schimbător de căldură cu plăci Nordic Tec Ba-16-24 100 kW
racorduri de 1", 24 plăci
Detalii tehnice - Schimbător Ba-16-24
|
Material
Putere nominală
Conectori:
Presiune de funcționare admisă:
Temperatură admisă:
Debit:
Suprafață de schimb de căldură:
|
- Oțel INOX 316L, sudat cu cupru 99,9% Cu
- până la 100,0 kW în funcție de temperatura de alimentare
- 1 inch | DN25
- < 20,0 bar
- +230°C
- 8,0 m³/h | 8000 l/h
- 0,384 m²
|
Suprafața plăcilor schimbătorului de căldură Ba-16-24: 0,384 m²
Schimbătorul de căldură Ba-16-24, așa cum se poate vedea în grafic, are o suprafață a plăcilor de 0,38 m². Rămâne în continuare unul dintre cele mai mici schimbătoare de căldură din seria Ba-16, care include modele de la 12 până la 70 de plăci (Ba-16-70). Dacă ești interesat de alte schimbătoare de căldură pentru cazane de încălzire, vizibile în grafic, le vei găsi și în catalogul nostru.
Dimensiuni - Schimbător de căldură NORDIC TEC Ba-16-24
(A) - 220 mm
(B) - 90 mm
(F) - 61 mm
(C) - 180 mm
(D) - 52 mm
__
Întrebări frecvente de la clienți:
Schimbătorul de căldură Ba-16-24 este potrivit pentru a funcționa cu un șemineu de 15 kW?
Răspuns: Da, schimbătorul de căldură Ba-16-24 este o alegere bună dacă trebuie conectat un șemineu între 12 și 15 kW și sunt necesare racorduri de 1". În cazul sistemelor cu vas de expansiune deschis, încălzite cu foc deschis și alimentate cu lemn sau cărbune, se recomandă utilizarea unui coeficient de 0,25-0,30 metri pătrați de suprafață a schimbătorului de căldură (adică suprafața totală a plăcilor) pentru fiecare 10 kW de putere a aparatului. Acest coeficient include o supradimensionare care permite utilizarea în siguranță timp de mulți ani.
Schimbătorul de căldură cu plăci Ba-16-24 se poate înfunda?
Răspuns: Orice schimbător de căldură cu plăci care funcționează într-o instalație timp de mulți ani se poate înfunda. Acesta este un efect al depunerilor de calcar care se formează în dispozitiv, un proces normal de îmbătrânire a componentelor hidraulice. Totuși, acest fenomen apare rareori înainte de 10-15 ani. Este, de asemenea, important să vă asigurați că schimbătorul de căldură este instalat corect, adică să fie montate filtre la intrare pe ambele părți.
Există, de asemenea, posibilitatea ca schimbătorul de căldură să se blocheze imediat după instalare dacă filtrele nu sunt montate înainte de prima punere în funcțiune a sistemului. În acest caz, la pornirea pompelor de circulație, resturile prezente în instalație ar putea fi aspirate în canalele schimbătorului. Totuși, acesta este un caz care cu greu se va întâmpla dacă instalarea este realizată de un tehnician experimentat.
