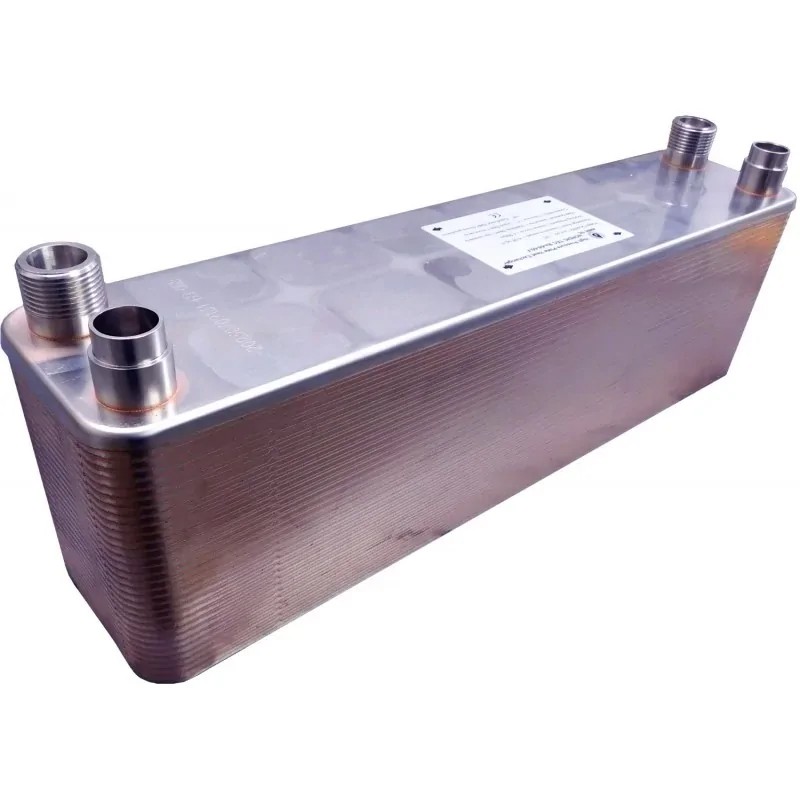

Schimbător de căldură Gaz-lichid NORDIC TEC Ba-68-50-F 3,40m² 35 kW

Schimbător de căldură cu plăci pentru refrigerant - pompe de căldură de 35 kW

Schimbător de căldură cu plăci pentru refrigerant / Evaporator cu 50 plăci
Schimbătorul de căldură pentru gaz cu 50 plăci este potrivit pentru pompe de căldură, aparate de aer condiționat și unități mai mari cu o putere cuprinsă între 22 și 35 kW.

Detalii tehnice - Schimbător de căldură gaz-apă 35kW

• Material: oțel inoxidabil 316L, brasat în vid cu cupru
• Capacitate termică pentru pompă de căldură / aparat de aer condiționat / instalație de refrigerare: 22 kW - 35 kW


• ☑️✅ Parametri pentru 35 kW:
  - Partea refrigerantului; R410a - Tkond = 40ºC
  - Partea lichidă: apă; T-IN = 32ºC; T-OUT = 37 ºC


• Conexiuni pentru Freon / gaz: ϕ22 - 7/8" (bucșe brasate)
• Conexiuni pentru fluidul tradițional: 1" - DN 25
• Presiune de funcționare: până la 45 bar
• Test de presiune înainte de punerea în funcțiune: > 60 bar
• Debit: 22 m³/h / 22 000 l/h
• Tip de conectare: Contracurent - Contracurgere



Suprafață de schimb termic pentru schimbătorul de gaz Ba-68-50-F: 3,40 m²

Schimbător de căldură pentru gaz, în principal pentru așa-numiții F-gaze, cu denumirea în catalog Ba-68-50-F, este unul dintre cele mai mari schimbătoare de căldură pentru refrigeranți utilizate în pompele de căldură disponibile în catalogul regulat al mărcii Nordic Tec. Acest model face parte din seria Ba-68-F, proiectată special pentru aplicații care implică fluide freon-apă. Cu toate acestea, acest lucru nu înseamnă că nu poate fi utilizat și în aplicații clasice cu fluide lichide pe ambele părți. Ba-68-50-F este echipat cu 50 plăci, care oferă o suprafață de schimb termic de aproximativ 3,4 m², asigurând o eficiență ridicată. Datorită acestor caracteristici, poate fi utilizat, de exemplu, pentru conectarea pompelor de căldură monobloc cu glicol la sisteme de încălzire sau apă caldă sanitară (ACS).

Suprafața de 3,4 m² a plăcilor permite gestionarea pompelor de căldură și a unităților cu o putere cuprinsă între 22 kW și 35 kW, iar în unele cazuri chiar până la 40 kW, în aplicația gaz-apă.

Schimbătorul cu 50 plăci pentru freon poate lucra cu aproape toate tipurile de refrigeranți sau F-gaze, cum ar fi R410A, R32, R290, R404 și alții similari. Presiunea maximă de funcționare permisă este de 45 bar, ceea ce face posibilă menținerea funcționalității termice complete a unei unități de condiționare sau a unei pompe de căldură domestice.

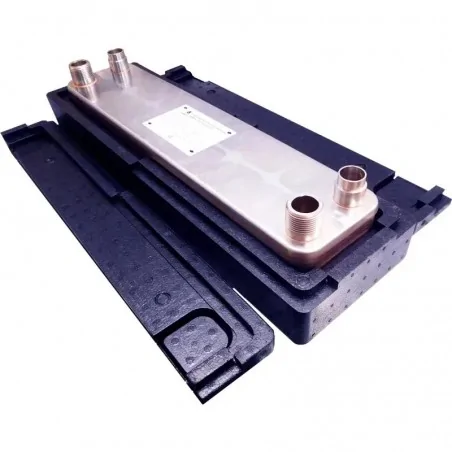

Versiunea de bază a schimbătorului Ba-68-50-F nu include accesorii (este doar schimbătorul). Cu toate acestea, dacă doriți să creșteți eficiența operativă, să reduceți pierderile termice și să oferiți o protecție suplimentară dispozitivului, este posibil să comandați schimbătorul de căldură cu izolație (meniul pentru selectarea variantei se află chiar deasupra prețului).

Dimensiuni - schimbător termic - Ba-68-50-F

(A) - 526 mm
(B) - 119 mm
(F) - 126 mm
(C) - 470 mm
(D) - 63 mm

_________

Schimbător de căldură R134a-apă – ce alți refrigeranți pentru pompe de căldură poate gestiona modelul Ba-68-50-F de la Nordic Tec?

În prezent, modelul Ba-68-50-F este probabil încă utilizat în principal ca condensator pentru R134a, adică ca schimbător de căldură R134a-apă. Cu toate acestea, majoritatea refrigeranților și F-gazelor se comportă similar într-un sistem cu pompă de căldură. Desigur, aceștia diferă prin impactul lor asupra mediului, prin faptul că sunt refrigeranți monocomponent sau compuși, prin presiunile pe care le generează (cum ar fi R32, care are presiuni ușor mai mari) sau prin expansibilitatea lor. În orice caz, funcția lor rămâne similară, ceea ce înseamnă că dacă cauți un condensator pentru o pompă de căldură cu un refrigerant diferit de R134a, nu vor exista probleme și poți utiliza cu încredere schimbătorul nostru de căldură.

Care sunt refrigeranții compatibili cu schimbătoarele gaz-apă de la Nordic Tec?

Schimbătoarele gaz-apă din catalogul nostru sunt certificate până la 45 bar. Aceasta înseamnă că, pentru un interval de funcționare al pompei de căldură până la 65°C, este posibil să utilizați practic toți refrigeranții disponibili. Mai jos enumerăm câțiva dintre aceștia:

• R134a – un refrigerant mai vechi, în curs de eliminare, dar încă prezent în multe pompe de căldură.

• R410a – mult timp considerat unul dintre principalii refrigeranți "freon".

• R407c – un refrigerant foarte comun în sistemele de climatizare.

• R290 – pur și simplu propan, utilizat pe scară largă în multe țări europene.

• R32 – probabil cel mai recent trend, un refrigerant care pare a fi cel mai eficient, cel mai performant și, de asemenea, cel mai ecologic.


Desigur, există mulți alți refrigeranți, mai ales având în vedere că există o tendință pe piață de a converti aparatele de aer condiționat în pompe de căldură. Faptul că un anumit refrigerant nu a fost menționat nu înseamnă că nu poate fi utilizat cu schimbătoarele de căldură apă-gaz de la Nordic Tec, deoarece acestea nu vor diferi substanțial de tipurile enumerate mai sus.
