Schimbător de căldură cu 50 de plăci pentru centrale termice și șeminee cu apă Ba-16-50

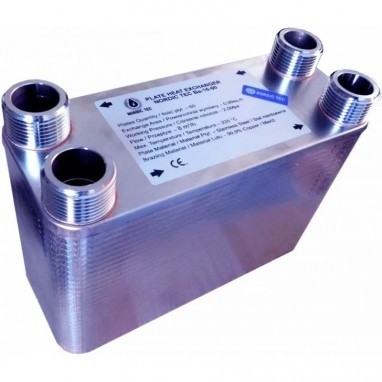

Schimbător de căldură Nordic Tec Ba-16-50 1 inch
Schimbător de căldură utilizat cel mai frecvent pentru sursele clasice de căldură în casele unifamiliale, inclusiv pentru centrale termice cu încălzire centralizată și șeminee cu apă.
Date tehnice – Schimbător cu 50 de plăci NORDIC TEC Ba-16-50:
- Materialul plăcilor: INOX L316
- Material de lipire: cupru (99,99%)
- Plăci: oțel – fiecare placă cu grosimea de 0,4 mm
- Interval de temperatură: de la -185 grade la +230 grade Celsius
- Debit: 8 m³/h
- Presiune de lucru: 20 bar (--> testat la 40 bar)
Suprafața plăcilor schimbătorului de căldură Ba-16-50: 0,80 m²
În grafică se poate vedea o prezentare a tuturor schimbătoarelor de căldură din seria Ba-16, care cuprinde modele de la 12 plăci (Ba-16-12) până la 70 de plăci (Ba-16-70). În practică, este vorba despre un interval de suprafață activă de schimb de căldură de la 0,19 m² până la 1,12 m². Modelul Ba-16-50, la care se referă această ofertă, este unul dintre modelele mai mari din această serie, având 50 de plăci și o suprafață de 0,8 m². Este ideal ca schimbător de căldură pentru cazane termice și poate fi folosit și în sistemele de încălzire prin pardoseală.
Dacă alte modele din grafică – de exemplu, Ba-16-40 sau Ba-16-34 – se potrivesc mai bine cu sistemul tău de încălzire, le poți găsi de asemenea în magazinul nostru. Dacă ești în căutarea unor schimbătoare de căldură cu o suprafață similară, dar cu pierderi de presiune mai mici, îți recomandăm modelele bazate pe plăci mai mari – cum ar fi Nordic Tec Ba-32-30 (cu racord de 1 inch) sau Ba-27-30 cu racord de 5/4".
Dimensiuni - Schimbător Ba-16-50
_________________
Mic FAQ: întrebări frecvente din partea cumpărătorilor:
Cu ce dispozitive de încălzire poate funcționa schimbătorul de căldură Nordic Tec Ba-16-50? Este un schimbător pentru centrale termice? Sau poate pentru șeminee? Este potrivit pentru pompe de căldură?
Care este puterea maximă a centralei pe gaz care poate fi susținută de schimbătorul Nordic Tec Ba-16-50?
Schimbătorul poate fi utilizat în siguranță cu centrale termice în condensare de aproximativ 30 kW pentru instalații hidraulice moderne sau renovate, pentru construcții noi sau clădiri bine izolate. Pentru instalații mai vechi, puterea maximă recomandată a centralei pe gaz va fi mai mică și va fi în jur de 25-28 kW. Acest lucru este legat de eficiența generală diferită a sistemelor de încălzire mai vechi.
Care ar fi puterea maximă a centralei pe combustibil solid sau pe peleți care poate fi susținută de acest schimbător de căldură?
Având în vedere că temperaturile acestor centrale sunt ușor mai ridicate comparativ cu temperaturile de lucru preferabile pentru condensare, se poate presupune că valorile în kW vor fi ușor mai mari față de centralele pe gaz sau, în cel mai rău caz, comparabile. Într-un sistem de selecție simplificat, se folosesc astfel indicatori similari, deși, analizând tehnic problema, aceste centrale ar putea avea o capacitate cu cel puțin 10-15% mai mare față de centralele pe gaz menționate mai sus. Desigur, cu condiția ca centralele pe peleți sau cărbune să nu fie proiectate pentru a funcționa la temperaturi sub 50°C.
Schimbătorul de căldură Ba-16-50 cu 50 de plăci poate funcționa cu un termoșemineu?
Desigur, poate funcționa cu orice dispozitiv de încălzire care necesită conectarea între un sistem închis și unul deschis. Puterea maximă a șemineului pe care o recomandăm pentru acest dispozitiv este de aproximativ 25-30 kW. Limita superioară de 30 kW este permisă în cazul în care schimbătorul de apă are o capacitate bună de disipare a căldurii, de exemplu dacă este conectat la un sistem de încălzire prin pardoseală de dimensiuni adecvate. Dacă șemineul este supradimensionat în raport cu clădirea (ceea ce înseamnă că are un potențial de încălzire mult mai mare decât poate absorbi instalația), se recomandă să nu se utilizeze acest schimbător pentru șeminee cu o putere mai mare de 25 kW.
Schimbătorul cu plăci Ba-16-50 poate funcționa cu pompe de căldură, atunci când vine vorba de conectarea unei pompe de căldură la un sistem în configurație glicol/apă?
Da, însă trebuie avut în vedere că, în sistemele în care pompele de căldură funcționează la temperaturi joase, în jur de 35-40 de grade Celsius, este necesară o suprafață de schimb termic semnificativă, de cel puțin 2 m² de plăci pentru fiecare 10 kW de putere a pompei de căldură (mulți instalatori indică rapoarte chiar considerabil mai mari). În sistemele în care pompa funcționează la temperaturi ușor mai ridicate, raportul este puțin mai mic, dar tot relevant. Aceasta înseamnă că modelul Ba-16-50, cu o suprafață de 0,80 m², nu ar trebui utilizat cu pompe de căldură cu o putere mai mare de 5-6 kW. Această dimensiune nu este încă proiectată pentru pompe de căldură; utilizarea sa principală este conectarea între sisteme închise și deschise în colaborare cu centrale pe gaz, peleți, combustibili solizi, biomasă sau cărbune.
