✅ Schimbătoarele de căldură cu plăci Nordic Tec au pe plăcuța de identificare săgeți care au rolul de a reaminti instalatorului că modul de conectare trebuie să respecte principiul contracurentului - schimbătoarele Nordic Tec sunt dispozitive cu curgere în contracurent. Aceasta înseamnă că fluidele care circulă prin cele două canale ale schimbătorului trebuie să curgă în direcții opuse una față de cealaltă. ✅ Neglijarea contracurentului este una dintre cele mai frecvente greșeli la conectare și duce la o scădere semnificativă a eficienței transferului de căldură, adică, pe scurt - o instalație cu o astfel de conectare a schimbătorului de căldură nu funcționează corect.
Uneori, însă, modul de conectare nu ne convine. Am dori să conectăm dispozitivul în contracurent - dar preferabil în sens invers față de săgețile de pe etichetă... Indiferent cum am roti schimbătorul de căldură - nu ne convine conectarea conform săgeților, iar nu avem chef să facem modificări laborioase ale instalației...
✅ Răspunsul este simplu - putem schimba liber direcția de curgere, deoarece în ambele sensuri canalele schimbătorului cu plăci au aceeași capacitate de curgere (cel puțin dacă vorbim despre schimbătoarele de căldură marca NORDIC TEC). Săgețile au doar un rol de reamintire și nu sunt obligatorii pentru instalator sau utilizator. ✅ Trebuie însă să reținem că, la schimbarea direcției de curgere a unui canal - trebuie întotdeauna să schimbăm și direcția de curgere a celuilalt canal al schimbătorului, astfel încât principiul contracurentului să fie respectat.
❌ Nu chiar, există și alte reguli de conectare a schimbătorului. Să ne amintim că, indiferent de situație - schimbătorul de căldură trebuie să fie poziționat vertical. Montajul în poziție orizontală nu oferă siguranța că dispozitivul se va aerisi corect, iar un schimbător de căldură aerisit se blochează adesea sau se înfundă complet.

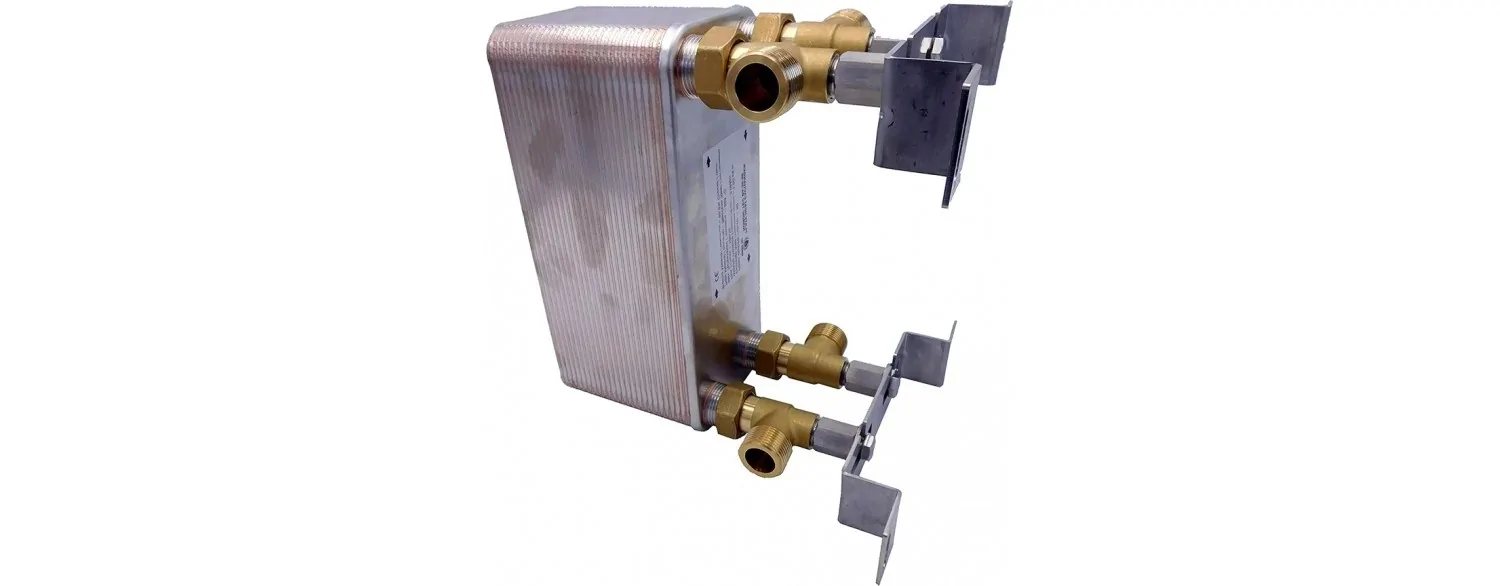

✅ Recomandăm utilizarea suporturilor de montaj dedicate schimbătoarelor cu plăci, care vor asigura poziția verticală și o amplasare sigură față de vibrații. Dacă nu le folosim (putem, desigur, căuta alte soluții) - trebuie să ne amintim că schimbătorul în poziție laterală sau orizontală nu va funcționa corespunzător.
Disponibil
Disponibil
Schema de conectare a schimbătorului de căldură cu plăci este destul de simplă, atâta timp cât ne amintim de regulile menționate mai sus - contracurent și poziție verticală. În linii mari, acest lucru este ilustrat în imaginea de mai jos. Aceasta prezintă partea sursei de căldură (săgeata roșie) și a consumatorului (săgeata albastră). Schema de conectare a schimbătoarelor cu plăci în contracurent Nordic Tec de mai jos este simplificată, dar, de fapt, acoperă această problemă.
Conform schemei - fluidele din schimbător nu pot curge în aceeași direcție, ci trebuie să curgă în direcții opuse. Numai atunci schimbătorul în contracurent își va atinge eficiența maximă.
