Postarea de astăzi este o colecție de răspunsuri la cele mai frecvente întrebări ale utilizatorilor despre supapele cu trei căi. Aceasta completează și unul dintre articolele anterioare: "Supapa cu trei căi – ghid complet". Acesta este un dispozitiv mic, des folosit în instalațiile de încălzire, dar care poate apărea și ca componentă a grupurilor pompe.
Supapa cu trei căi este un dispozitiv care reglează curgerea unui mediu (de exemplu, apă) între trei porturi, permițând amestecarea sau separarea acestuia. Principiul de funcționare al supapei cu trei căi constă în direcționarea fluxului de la un port de intrare către două porturi de ieșire sau invers – combinarea a două fluxuri într-unul singur. Prin urmare, această supapă poate controla cu precizie temperatura și debitul în sistemele de încălzire sau răcire. Controlul supapei se poate face manual sau automat, cu ajutorul unui actuator, permițând adaptarea dinamică a parametrilor sistemului în funcție de nevoile actuale.
Supapa cu trei căi servește la reglarea precisă a curgerii unui mediu, cum ar fi apa, în instalațiile de încălzire și răcire. Funcția sa principală este amestecarea a două fluxuri cu temperaturi diferite sau separarea unui singur flux în două circuite. Supapa cu trei căi permite menținerea temperaturii optime în instalații, ceea ce este esențial pentru funcționarea eficientă a sistemelor de încălzire în pardoseală, a încălzirii centrale și a climatizării. Aceste supape sunt adesea utilizate în sistemele care necesită gestionarea dinamică a temperaturii și debitului, îmbunătățind confortul și eficiența energetică.
Disponibil
Disponibil
Modul în care se conectează o supapă cu trei căi depinde de specificul instalației și de funcția sa, adică dacă supapa va amesteca sau separa fluxurile. Supapa cu trei căi este de obicei montată pe conducta de alimentare, unde un port primește agentul termic de la centrală, iar celelalte două porturi distribuie către circuite diferite (de exemplu, încălzire în pardoseală și radiatoare). Este important ca direcțiile de curgere să corespundă cu marcajele de pe supapă, pentru a asigura funcționarea corectă. Dacă este utilizat un actuator, acesta trebuie calibrat corespunzător pentru a controla cu precizie debitul. Montajul corect al supapei cu trei căi asigură funcționarea eficientă și controlul optim al temperaturii în sistem.
Reglarea unei supape cu trei căi depinde de temperatura dorită în instalație. Dacă supapa amestecă apă caldă de la centrală cu apă mai rece din instalație, trebuie reglată pentru a obține temperatura potrivită pentru circuitul respectiv, de exemplu 55°C pentru radiatoare (asigurând 20-22°C în încăpere). În sistemele cu control automat prin actuator, setările sunt de obicei configurate în controler, care ajustează poziția supapei în funcție de citirile temperaturii. Pentru reglarea manuală, supapa trebuie ajustată treptat, urmărindu-se temperatura până la atingerea valorilor optime. Este important să se verifice periodic setările, mai ales la schimbările de vreme.
O supapă cu trei căi defectă poate provoca funcționarea necorespunzătoare a sistemului de încălzire, manifestată prin distribuție neuniformă a căldurii, temperaturi prea scăzute în încăperi sau creșteri excesive ale temperaturii. Alte simptome pot include zgomote în instalație, lipsa de reacție la reglarea temperaturii și probleme de curgere, cum ar fi blocarea.
Deci, cum se verifică o supapă cu trei căi pentru a fi sigur că funcționează corect? Este necesară o verificare vizuală, controlul funcționării actuatorului și monitorizarea temperaturii și debitului în sistem. Dacă supapa nu răspunde la comenzile de reglare, poate fi necesară înlocuirea sau repararea acesteia.
Disponibil
Disponibil
Supapa cu trei căi ar trebui montată înaintea pompei. Această poziționare permite amestecarea sau separarea eficientă a fluxurilor înainte de pompare. Plasarea supapei înaintea pompei asigură un flux stabil și previne cavitația (formarea de bule de aer în lichid), care ar putea deteriora pompa. Astfel, pompa funcționează în condiții optime, iar sistemul de încălzire este mai eficient și durabil. Montarea supapei cu trei căi înaintea pompei este o practică recomandată pentru un control mai bun al temperaturii și debitului.
Supapa cu trei căi poate fi montată atât pe conducta de alimentare, cât și pe cea de retur, în funcție de rezultatul dorit în instalația de încălzire/răcire. Montajul pe alimentare permite controlul temperaturii apei furnizate sistemului. Montajul pe retur este benefic pentru controlul temperaturii apei care revine la sursa de căldură. Deci unde se montează supapa cu trei căi – pe alimentare sau retur? Ghidul de mai jos te ajută:
Montaj pe alimentare:
Montaj pe retur:
Alegerea între o supapă cu trei căi de amestecare și una de distribuție depinde de tipul instalației:
Principalele diferențe sunt:

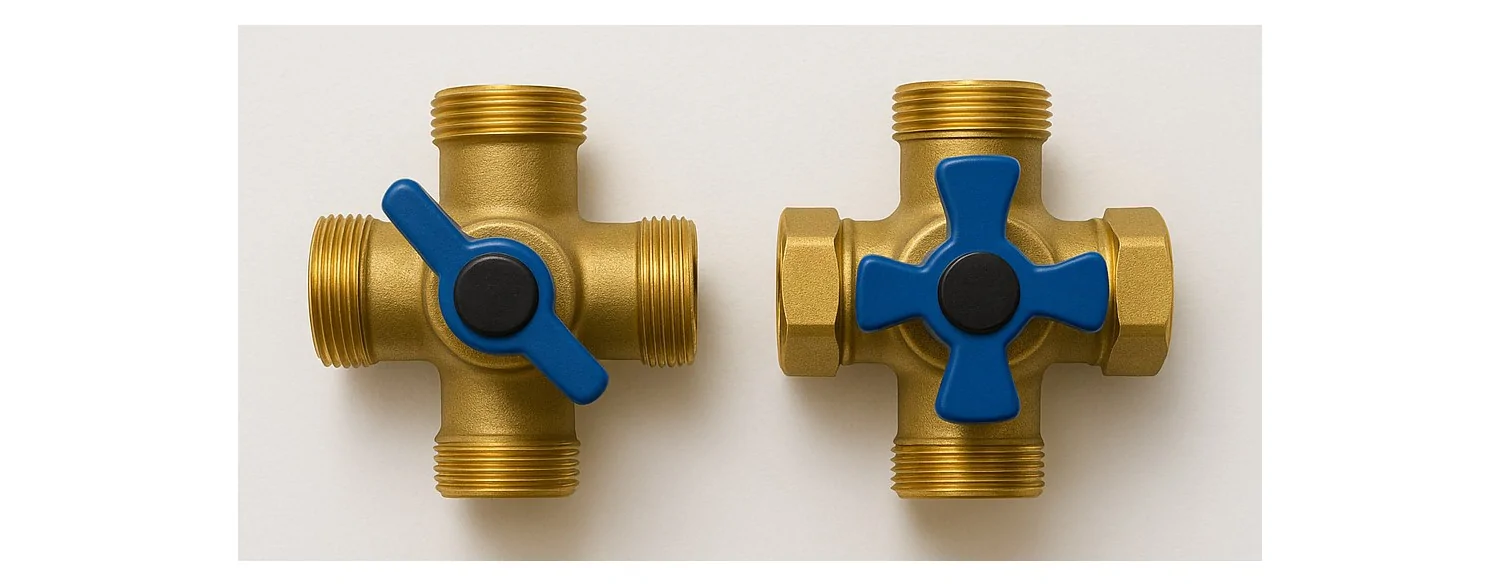

Supapa cu trei căi este mai simplă, iar cea cu patru căi oferă control avansat al temperaturii. Pentru detalii, consultă articolul: Supapă cu trei căi sau patru căi în încălzirea centrală?
