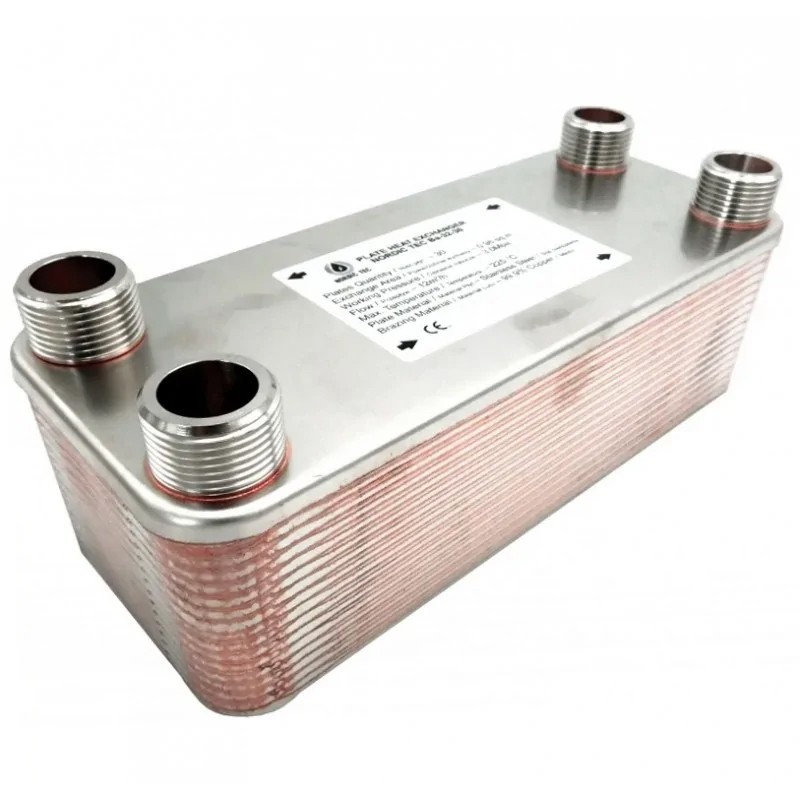

Schimbător de căldură pentru instalații de încălzire Nordic Tec Ba-27-30 - 4x 1 1/4", 30 de plăci
Schimbător de căldură pentru instalații de încălzire - racorduri 4x 1 1/4", 30 de plăci
Date tehnice - Schimbător de căldură cu 30 de plăci de 1 1/4 inch Nordic Tec Ba-27-30
- Material plăci: oțel inoxidabil L316
- Material brasare: cupru 99,99% Cu
- Plăci: oțel INOX - fiecare placă are o grosime de 0,4 mm
- Interval de temperatură: de la -185 grade până la +230 grade Celsius
- Debit: 12 m³/h
- Presiune de funcționare: 30 bar (testat la 45-60 bar) - schimbător lichid-lichid
- Diametru racorduri: 1 1/4 inch
- Suprafață plăci: 0,810 m²
Dimensiuni - Schimbător de căldură Ba-27-30 1 1/4"
(A) - 286 mm
(B) - 116 mm
(C) - 80 mm
(D) - 234 mm
(F) - 63 mm
Utilizarea cea mai comună a schimbătorului de căldură Ba-27-30 cu racorduri de 5/4"
Schimbătorul de căldură cu plăci menționat mai sus a fost proiectat pentru sisteme în care debitul este de mare importanță, motiv pentru care are un diametru de racordare majorat. Poate funcționa atât în instalații de încălzire, cât și de răcire. În timpul alegerii, pe lângă racorduri, este important să se acorde atenție parametrului cheie, care este suprafața de schimb de căldură, în acest caz de 0,81 metri pătrați.
Datorită dimensiunilor mari ale racordurilor (1 1/4 inch), PHE Ba-27-30 este adesea utilizat ca răcitor de ulei sau pentru alte fluide în industrie, dar în realitate este perfect și pentru aplicațiile clasice de încălzire. Poate funcționa cu ușurință în cazane de încălzire, inclusiv, și poate mai ales, în clădiri vechi și nemodernizate cu o instalație ușor învechită, unde poate fi mai eficient decât schimbătoarele de căldură cu racorduri de 1 inch.
