✅ Conectarea cazanului pe gaz care funcționează într-un sistem închis la un sistem deschis prin intermediul unui schimbător de căldură plăcut
Cum se face conectarea unui cazan pe gaz / condensare, care, după cum se știe, ar trebui să funcționeze într-un sistem închis - la o instalație deschisă - prin intermediul unui schimbător de căldură plăcut. Analizăm toate aspectele tehnice și practice legate de acest subiect - inclusiv cum să alegem un schimbător de căldură pentru un cazan pe gaz cu condensare, la ce să fim atenți la conectarea acestuia și prezentăm informații de bază despre conectarea unui sistem deschis și închis în cadrul aceluiași sistem de încălzire centrală.
Cazanele pe gaz, fiind dispozitive moderne, echipate cu senzori de temperatură, sunt destul de delicate în comparație cu vechile cazane din fontă sau chiar cu cazanele pe cărbune puțin mai noi. Cazanele pe gaz sunt, prin urmare, destinate să funcționeze în sisteme închise pentru a le asigura siguranța și a le izola de impuritățile care apar în mod natural în sistemele deschise. În acest fel, separăm și cazanul pe gaz de aportul de aer care are loc în instalațiile deschise (vasul de expansiune tip deschis) - reducând astfel proprietățile corozive și încetinind procesul de formare a depunerilor calcaroase, principalul inamic al sistemelor de încălzire eficiente.
Aproape fiecare producător de cazane pe gaz menționează în condițiile de garanție că cazanul pe gaz ar trebui utilizat într-un sistem închis. Aceasta înseamnă că, dacă îl instalăm într-un sistem deschis, practic pierdem garanția. Nu merită să facem acest lucru, cu atât mai mult cu cât există posibilități de a evita acest lucru chiar dacă avem o instalație deschisă în casă. Nu ne referim aici la renovarea întregii instalații pentru a o transforma într-una închisă (ceea ce necesită adesea investiții mari și o adevărată revoluție în casă), ci mai degrabă la metode de conectare a ambelor sisteme într-un mod relativ ieftin, folosind pentru aceasta un schimbător de căldură plăcut pentru cazane pe gaz.
Mai jos oferim mai multe informații pe această temă.
Schimbătorul de căldură este un dispozitiv creat pentru a transfera căldura de la un mediu la altul. Există, desigur, multe tipuri de schimbătoare de căldură - un astfel de schimbător este, de exemplu, serpentina dintr-un boiler, există schimbătoare tubulare, schimbătoare JAD etc. Pentru conectarea cazanului pe gaz la un sistem deschis se folosește un schimbător de căldură plăcut - deoarece acestea funcționează cel mai bine în această aplicație, au dimensiuni compacte și sunt accesibile din punct de vedere al prețului.
Întregul principiu de funcționare al schimbătorului plăcut constă în faptul că prin el trece un mediu fierbinte din circuitul închis, în care va funcționa cazanul pe gaz - și, pe de altă parte, un mediu rece din sistemul deschis, în care funcționează receptoarele de căldură - sau, mai simplu spus: radiatoarele. Desigur, aceste medii nu se amestecă în schimbător, dar căldura din sistemul închis este transferată în sistemul deschis - care se încălzește, transferând temperatura la radiatoare. În acest fel, schimbătorul plăcut permite conectarea sobei pe gaz la un sistem deschis, deși aceasta se află într-un sistem închis. Acest lucru va fi mai clar vizibil în schema de conectare a cazanului pe gaz la un sistem deschis folosind un schimbător, prezentată mai târziu în articol.
Schimbătorul de căldură plăcut - pentru conectarea cazanului pe gaz la un sistem deschis poate funcționa și invers, adică să transfere căldura din sistemul deschis (dacă avem o sursă de căldură în acesta - de exemplu, o sobă pe cărbune) în sistemul închis (dacă radiatoarele sau încălzirea prin pardoseală funcționează într-o instalație închisă). În fotografie schimbătorul plăcut Ba-16-50 de la Nordic Tec - în versiunea cu izolație termică - capabil să deservească cazane pe gaz de dimensiuni standard cu o putere de până la 24 kW.
Aceasta este o problemă cheie - pentru ca totul să funcționeze corect, iar soba pe gaz să funcționeze economic - trebuie să alegem corect schimbătorul de căldură, lucru pe care, din păcate, mulți profesioniști nu îl pot face, după cum arată practica. Alegerea unui schimbător pentru o sobă pe gaz ar trebui să se bazeze pe relația dintre suprafața plăcilor schimbătorului și puterea sobei, care este exprimată în kW (ceea ce înseamnă că ❌ alegerea schimbătorului pentru cazanul pe gaz nu ar trebui să se bazeze pe compararea puterii schimbătorului cu puterea cazanului).
Firma Nordic Tec sugerează că, în cazul schimbătoarelor de căldură ale acestei mărci, pentru un cazan pe gaz de 10kW ar trebui să corespundă 0,30m² suprafață de plăci, sau puțin mai puțin (0,25m²) în cazul sistemelor de încălzire centrală în condiții relativ bune (deși aceasta este o situație mai rară - deoarece sistemele deschise de încălzire centrală din țara noastră sunt de obicei destul de uzate).
✅☑️ Factorul de conversie de 0,30m² plăci/10kW cazan pe gaz menționat mai sus - funcționează în cazul schimbătoarelor de căldură Nordic Tec. Nu va fi neapărat compatibil cu schimbătoarele de la alți producători (plăcile de schimb termic pot avea grade diferite de ondulare, grosimi diferite și eficiența lor nu este întotdeauna aceeași).
De exemplu, pentru un cazan pe gaz cu o putere de aproximativ 15 kW - ar trebui ales un schimbător cu o suprafață de plăci de minimum 0,45m².
✅ Am discutat acest subiect mai detaliat în următoarele articole:
Disponibil
Disponibil
Pe lângă suprafața de schimb termic, trebuie să acordăm atenție și dimensiunii racordului schimbătorului, astfel încât să fie compatibil cu cazanul pe gaz și instalația. De obicei, ar trebui să ne orientăm după dimensiunea racordului pe care îl avem pe partea instalației receptoare la care conectăm cazanul pe gaz - în casele unifamiliale cu sisteme deschise, aceasta este de obicei 1 țol sau 1 1/4 țol (deși "de obicei" nu înseamnă "întotdeauna"). Pe partea cazanului pe gaz, va fi necesară, de exemplu, utilizarea unei reducții, dar acestea sunt lucruri relativ simple și care nu prezintă dificultăți deosebite.
În plus, merită să ne gândim la izolația termică pentru schimbătorul de căldură dacă acesta va fi folosit exact pentru un cazan pe gaz. Cazanele pe gaz sunt surse de căldură destinate temperaturilor scăzute - faptul că vom putea seta temperatura pe cazan chiar și cu 1-2 grade mai mică - va face deja o diferență semnificativă în consumul de gaz (adică în facturile noastre de încălzire). Pentru aceasta, însă, este necesar un sistem de încălzire eficient, care nu are pierderi inutile de căldură, în timp ce un schimbător plăcut neizolat instalat undeva în pivniță sau în cazanără pierde inutil căldură ca un mic radiator. Pentru a produce această căldură, se consumă gaz, pentru care plătiți. Costul izolației este de 100-150 de lei și, în condițiile actuale, se amortizează rapid.
Disponibil
Disponibil

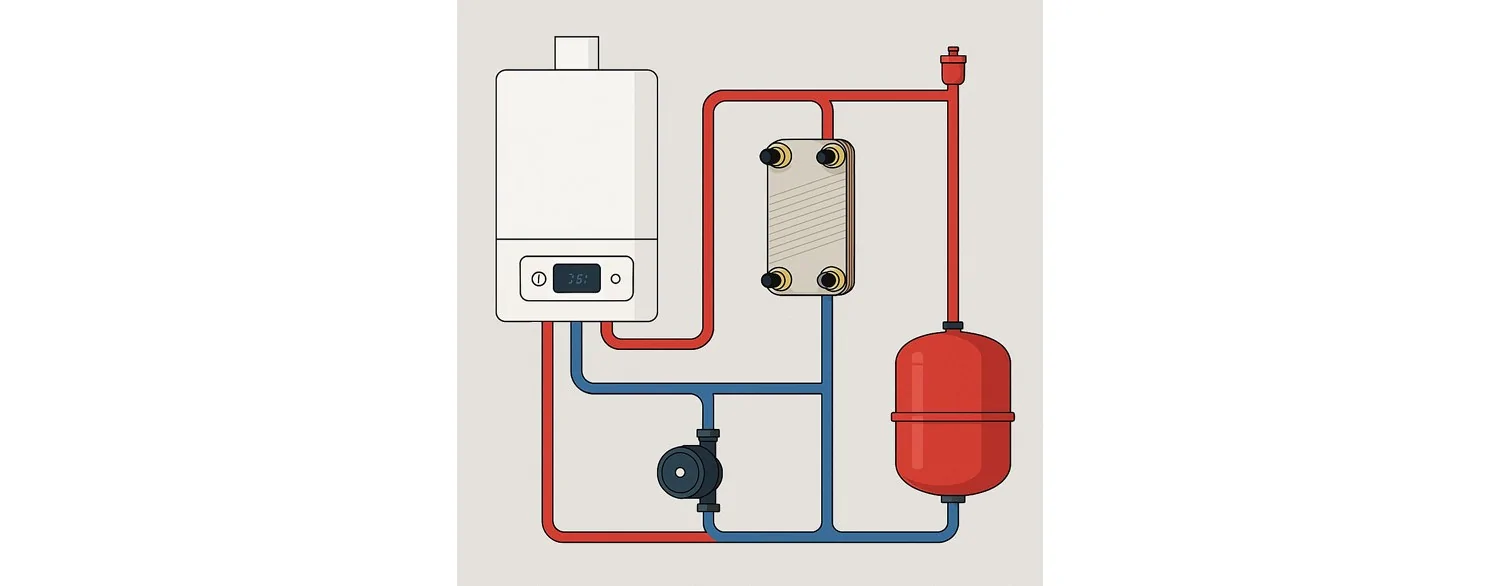

Schema în sine care arată plasarea sobei pe gaz în sistemul descris de noi ar trebui să clarifice majoritatea îndoielilor. Subliniem că aceasta este simplificată, este doar o schemă conceptuală de conectare a unei instalații deschise și închise în cadrul aceluiași sistem de încălzire centrală.
În centrul schemei se află schimbătorul de căldură plăcut, care leagă ambele părți ale sistemului. Putem spune că prin schimbător trece granița dintre ele - tot ceea ce se află în stânga schimbătorului face parte din sistemul închis și în el funcționează soba pe gaz. Iar tot ceea ce se află în partea dreaptă - este sistemul deschis, în care se află radiatoarele.
Mai jos este explicarea elementelor individuale ale schemei:
Schema instalației cu cazan pe gaz și schimbător plăcut este foarte simplificată și poate fi supusă diferitelor modificări în funcție de specificul clădirii noastre și al sistemului de încălzire centrală. Putem adăuga că soba pe gaz nu trebuie să fie singura sursă de căldură - în multe cazuri, proprietarul clădirii dorește să păstreze, pentru orice eventualitate, un cazan pe cărbune (așa-numitul "gunoi"), care ar trebui să funcționeze, după cum știm, într-un sistem deschis. În această situație, sistemul ar arăta ca mai jos.
Schema de conectare a cazanului pe gaz și a celui pe cărbune cu rolul cheie al schimbătorului de căldură ar arăta ca mai jos. În principiu, trebuie să ne amintim că schema conceptuală ar putea fi similară în multe cazuri. În loc de cazan pe gaz (1), poate fi utilizată orice sursă de căldură (care funcționează într-un sistem închis) - și schema ar arăta la fel. Poate fi, de exemplu, o pompă de căldură sau un cazan electric. Pe de altă parte, în loc de cazan pe cărbune (4) - poate fi, de exemplu, un șemineu cu manta acvatică într-un sistem deschis.
Mai jos găsiți descrierea punctelor individuale din schemă:
Disponibil
Disponibil
Această întrebare apare uneori în discuțiile de pe internet, unde „cunoscătorii” subiectului afirmă că utilizarea unui schimbător de căldură înseamnă o pierdere de căldură de 5 sau 10°C, adică dacă cazanul funcționează la 50°C, atunci sistemul de recepție primește, de exemplu, 40°C. Acest lucru este, desigur, un nonsens și nu are o justificare tehnică - cu excepția cazului în care a fost ales un schimbător prea mic, care nu poate gestiona transferul de căldură. Dar aici vorbim despre o alegere greșită a echipamentelor, adică o situație din punct de vedere tehnic patologică. De asemenea, un cazan pe gaz prea mic - nu va putea gestiona o clădire mare, ceea ce nu spune nimic despre cazan, ci despre alegerea echipamentului.
Cu un schimbător de căldură ales corect și o conectare corectă a echipamentului, pierderea este neglijabilă și pe sistemul încălzit scade sub 1°C. Dacă analizăm acest mit în detaliu, ne vom da seama rapid că, dacă schimbătorul ar provoca dintr-un anumit motiv o pierdere de 1/5 din temperatură, o astfel de soluție nu s-ar menține pe piață - nimeni nu ar opta pentru ea. Între timp, aceasta este utilizată pe scară largă de zeci de ani, iar în ultimii 20 de ani a câștigat o popularitate imensă.
Pierderea mitică la schimbătorul cu plăci poate apărea doar temporar la pornirea unui sistem răcit, de exemplu, când încălzirea nu a funcționat câteva zile în mijlocul iernii (atunci apa revine din sistemul de încălzire destul de rece și consumă puțin mai multă căldură). După câteva ore, sistemul se echilibrează, iar pierderea dispare - acestea sunt legile fizicii și nu este nimic surprinzător în asta.
Cititorii mai atenți ar trebui să observe și un alt nonsens conținut în acest mit din punctul de vedere al legilor fizicii. Și anume, ce se întâmplă cu această cantitate mare de energie termică - când schimbătorul ar tăia în mod miraculos 10°C. Unde dispare, dacă în natură se spune că nimic nu se pierde. Cum ar putea un schimbător care cântărește, de exemplu, 2-3 kg să consume atâta energie termică cât jumătate din casa noastră? Probabil nu este nevoie să explicăm că aceasta este o informație nefondată - care poate fi comparată, de exemplu, cu revelația care circulă, conform căreia în casele care au doar încălzire prin pardoseală fără radiatoare - este rece..
Montarea schimbătorului este o activitate destul de simplă, dar trebuie să fim atenți la câteva aspecte.
De asemenea, este important ca schimbătorul de căldură să fie instalat stabil, într-un mod care îl protejează împotriva vibrațiilor. Merită să luați în considerare utilizarea kiturilor de montare pentru schimbătoare propuse de Nordic Tec:
Disponibil
Disponibil
Depinde de mulți factori - dar în multe configurații, da. Când spunem că un cazan pe gaz poate funcționa mai bine datorită unui schimbător de căldură, ne referim la faptul că, prin împărțirea în 2 sisteme, se creează un circuit scurt pentru cazanul pe gaz. Acest lucru elimină problema presiunii în circuitul cazanului, care apare în situațiile în care acest circuit este prea extins. Problema cu presiunea determină oprirea frecventă a cazanului pe gaz, precum și un retur mai rece (fără a mai menționa încălzirea insuficientă a unor încăperi din casă). De aceea, circuitele mai lungi ale cazanelor pe gaz necesită uneori utilizarea suplimentară a unei cuple hidraulice pentru încălzire.
În cazul utilizării unui schimbător de căldură - acesta preia funcția cuplei - adică cazanul pe gaz capătă automat un circuit scurt de pompare, stabilizat din punct de vedere al presiunii - și fără retur rece. Aceasta înseamnă, în practică, că cazanul poate intra în modul de funcționare cel mai economic, în care încălzește mediul doar în limitele a câțiva grade Celsius, dar într-o funcționare mai stabilă și continuă. Aceasta înseamnă adesea, în practică, un consum vizibil mai mic de gaz, adică facturi mai mici. Prin urmare, aceasta este o soluție care merită luată în considerare dacă în această etapă nu putem face o renovare majoră a instalației și o reconversie la un sistem închis.
