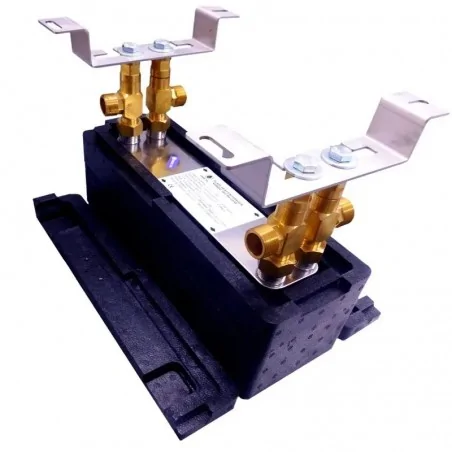

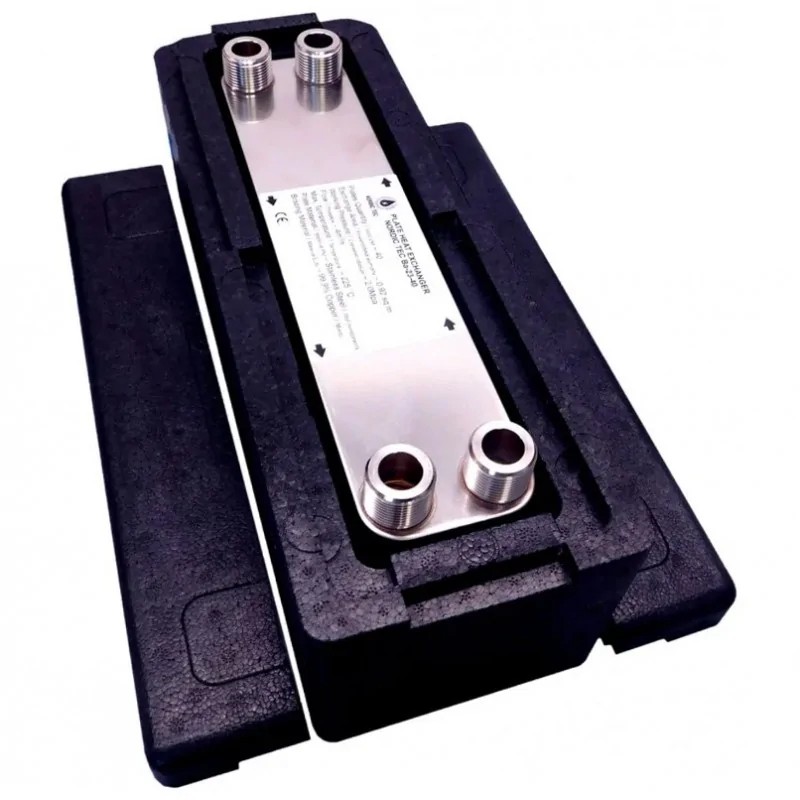

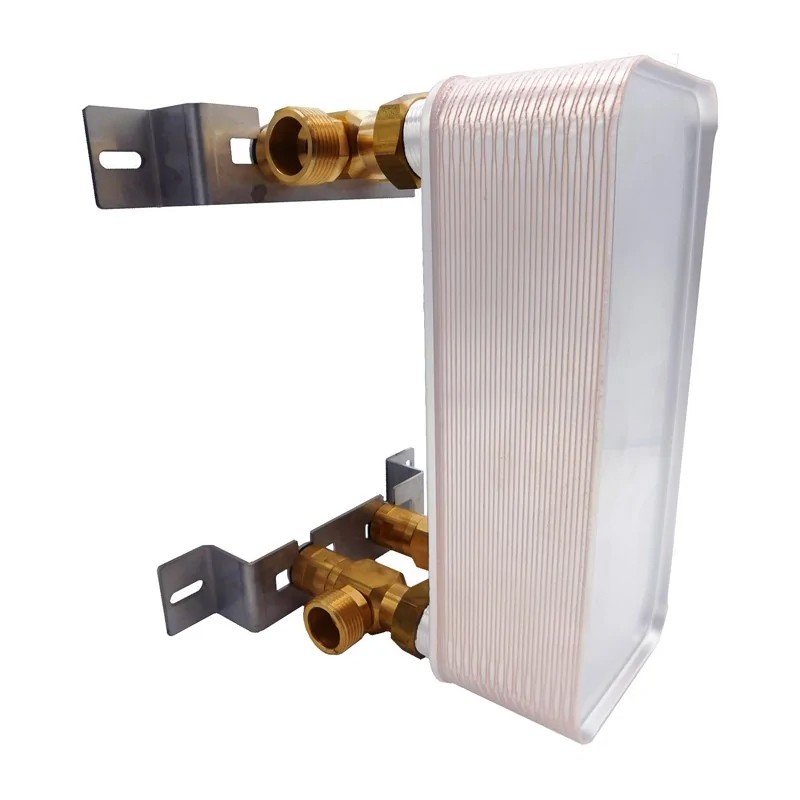

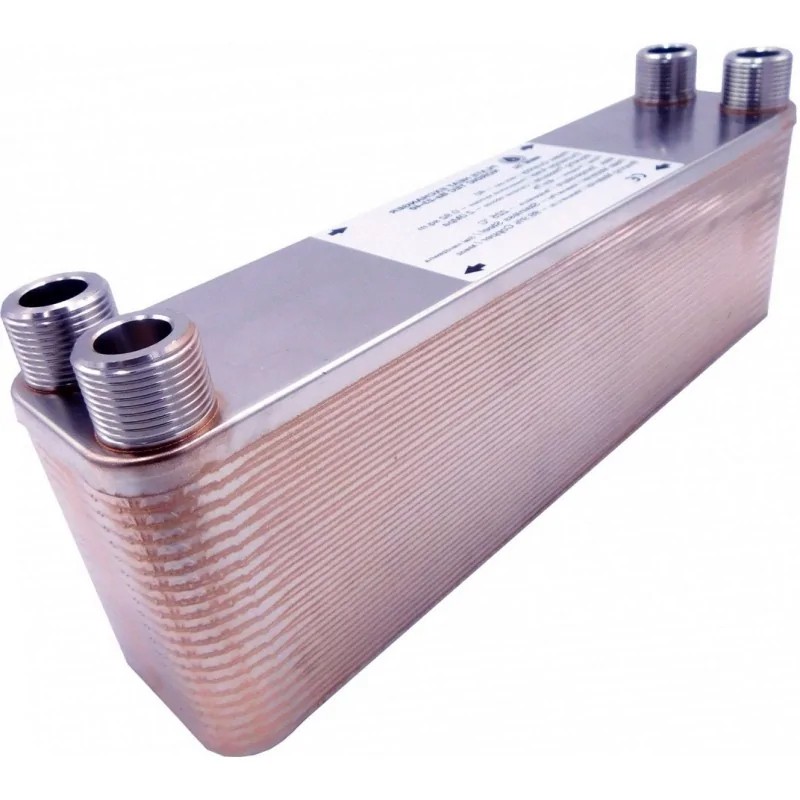

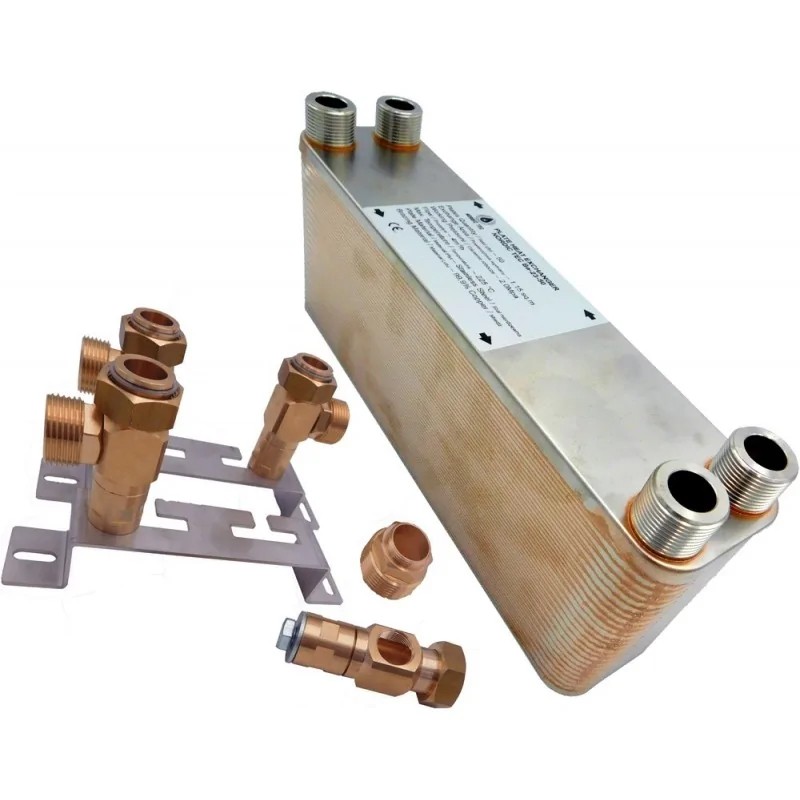

Schimbător de căldură Nordic Tec Ba-23-40 4x 3/4", 40 plăci
Schimbător de căldură Nordic Tec Ba-23-40 cu 40 de plăci
Schimbător de căldură cu plăci cu o putere nominală de până la 165 kW. Unul dintre cele mai populare schimbătoare de căldură cu un diametru de conexiune de 3/4 inch. Dacă nu știți cum să alegeți un schimbător de căldură, contactați serviciul nostru de asistență pentru clienți și descrieți-ne aplicația dumneavoastră.
Date tehnice - Schimbător de căldură cu 40 de plăci Ba-23-40
- Material: INOX S316L
- Brazare: cupru (99,99%)
- 40 de plăci din oțel - fiecare placă are o grosime de 0,3-0,4 mm
- Interval de temperatură: de la -185 grade până la +230 grade Celsius
- Debit: 4 m³/h | 4000 l/h
- Presiune de funcționare: 0-20 bar (testat la 40 bar)
Modelul Ba-23-40 este un schimbător de căldură lichid-lichid clasic și nu ar trebui utilizat cu medii gazoase, în special cu refrigeranți sub presiune ridicată sau cu tendințe de variație a presiunii, cum ar fi gazul refrigerant de tip R32, R134A, R290 și altele similare.
Suprafața plăcilor - Schimbător de căldură cu 40 de plăci Ba-23-40: 0,920 m²
Cele mai comune utilizări ale schimbătorului de căldură cu plăci Ba-23-40 sunt
Dimensiuni - Nordic Tec Ba-23-40
(A) - 315 mm
(B) - 73 mm
(F) - 97 mm
(C) - 278 mm
(D) - 40 mm
_________________________________________
Posibile aplicații ale schimbătorului de căldură cu plăci Ba-23-40
Cu 40 de plăci, fiecare având o suprafață de 0,023 m², schimbătorul de căldură cu plăci Ba-23-40 oferă o suprafață de schimb destul de mare, aproape 1 m². Acest lucru ar fi suficient pentru a încălzi o clădire de 300-350 m², dar este limitat de debit, deoarece această serie are conexiuni DN20 (filet de 3/4"). Este o soluție foarte valabilă pentru dispozitive de încălzire la temperatură scăzută, de exemplu, dacă cea mai mare parte a casei noastre este dotată cu încălzire în pardoseală.
Datorită formei sale (plăci din oțel relativ lungi și înguste), este o alegere excelentă pentru aplicații de răcire de diverse tipuri. Este utilizat ca componentă a unui sistem de răcire pasivă (folosind o instalație cu pompă de căldură umplută cu glicol), unde suprafața mare a schimbătorului poate neutraliza rapid prezența glicolului. O altă aplicație de răcire este răcirea uleiului în mașini industriale.
O altă aplicație neașteptată pentru modelul Ba-23-40 este producția casnică de bere (ca răcitor de must). Pasionații de homebrewing folosesc această unitate pentru a răci mustul după ce l-au fiert la peste 100°C. Schimbătorul de căldură Ba-23-40 poate fi o soluție excelentă pentru sesiuni care variază între 40 și 70 de litri de bere deodată. Pentru sesiuni mai mici, cum ar fi 30-35 de litri, se poate utiliza cu încredere unitatea cu 30 de plăci (Ba-23-30).
Schimbător de căldură pentru dispozitive de încălzire de 30-40 kW - Ba-23-40
Schimbătorul de căldură cu plăci cu o putere de 40 kW (cu conexiuni de 3/4"), produs de Nordic Tec. Este important să ne amintim că puterea nominală este doar un indicator aproximativ și nu ar trebui să fie singurul factor în alegerea unui schimbător de căldură. Factorul principal pentru selecție ar trebui să fie suprafața plăcilor (care pentru modelul de mai sus este de 0,92 m²). De asemenea, este bine de reținut că puterea nominală a schimbătorului de căldură nu ar trebui interpretată ca puterea cazanului sau a căminului cu care este destinat să funcționeze.
Schimbătorul de căldură cu plăci Ba-23-40 este recomandat pentru cazane cu o putere de până la 30-35 kW și pentru căminuri cu înveliș de apă cu o putere de 30-32 kW.
Schimbător de căldură într-un sistem de încălzire centralizată - Ba-23-40 de la Nordic Tec
Rolul unui schimbător de căldură cu plăci într-un sistem de încălzire centralizată depinde strict de sursa principală de căldură prezentă în instalația noastră, dar și de eventualele surse suplimentare de căldură. Trebuie spus că un schimbător de căldură poate conecta, de exemplu, două dispozitive de încălzire, dintre care unul poate funcționa într-un sistem deschis și celălalt într-un sistem închis. Aceasta este o situație destul de tipică atunci când un schimbător de căldură într-un sistem de încălzire conectează un cămin cu înveliș de apă (sistem deschis) cu un cazan pe gaz sau o pompă de căldură (sistem închis).
De obicei, acest lucru implică conectarea acestor două sisteme cu o întrerupere care le împiedică să se amestece. Cu toate acestea, există situații în care un schimbător de căldură într-un sistem de încălzire centralizată îndeplinește o funcție care nu presupune combinarea a două surse de căldură, deoarece există o singură sursă de căldură. Cu toate acestea, se dovedește util să le separăm cu un schimbător de căldură pentru protecție. O astfel de situație apare adesea atunci când se conectează un cazan pe condensare sau electric la o clădire veche cu un sistem de încălzire deschis uzat, care trebuie să funcționeze în mod natural într-un sistem închis. În aceste cazuri, este posibil să nu existe resurse disponibile pentru o conversie completă la un sistem închis (mai ales dacă implică o renovare completă a instalației). Utilizarea unui schimbător de căldură cu plăci poate rezolva această problemă.
Selectarea corectă a schimbătorului de căldură este esențială pentru funcționarea sa corectă într-un sistem de încălzire centralizată. Acest model cu 40 de plăci, adică Ba-23-40, este potrivit pentru dispozitive de încălzire cu o putere nominală mai mare de 30 kW.
