Tot ce trebuie să știi despre filetul SAE

764 Views Posted on: 2025-08-05


Filetele sunt un element cheie în inginerie mecanică și hidraulică. Cel mai popular standard de filet în Europa este BSP (adică G), iar în SUA - NPT - dar unul dintre standardele populare utilizate în anumite industrii specifice este filetul SAE. În acest articol, vom analiza mai detaliat acest standard, aplicațiile sale și diferențele față de alte sisteme de filete.

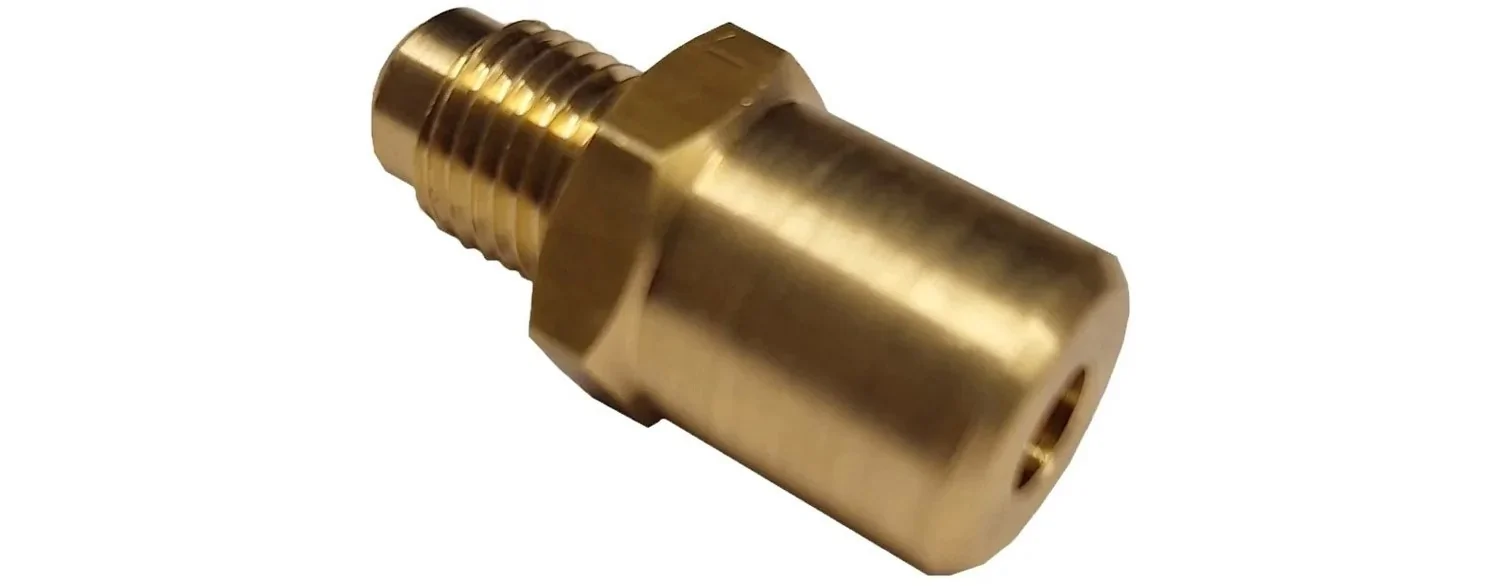

Ce este filetul SAE?

SAE (Society of Automotive Engineers) este o organizație care se ocupă de standardele pentru industria auto și mecanică - și aceasta a introdus standardul de filet SAE. Filetele SAE, numite și filete UN (Unified Thread), sunt utilizate pe scară largă în hidraulică, pneumatică și în construcții mecanice. Ceea ce ne interesează cel mai mult - ele sunt adesea folosite în aplicații cu medii gazoase, deoarece sunt considerate cele care oferă cea mai sigură garanție de etanșeitate. Sunt utilizate, de exemplu, în sistemele cu agent de răcire, în pompele de căldură, sisteme de climatizare etc.

Tipurile de bază ale filetelor SAE

Filetele SAE sunt împărțite în mai multe categorii - să le numim tipuri, dintre care cele mai importante sunt:

  • UNF (Unified National Fine) – filete cu pas fin, utilizate în îmbinări de precizie, unde rezistența ridicată la tracțiune este importantă.
  • UNC (Unified National Coarse) – filete cu pas gros, utilizate în mod obișnuit în elementele structurale datorită ușurinței de montare și a rezistenței mai mari la deteriorare.
  • UNS (Unified National Special) – filete speciale, care nu se încadrează în categoriile standard, utilizate în aplicații specifice.
  • ORB (O-Ring Boss) – filete etanșate cu inel O-ring, folosite frecvent în hidraulică pentru îmbinări etanșe.

Aplicațiile filetului SAE - unde?

Filetele SAE sunt utilizate pe scară largă în diverse ramuri industriale, inclusiv:

  • Automotive – șuruburi și îmbinări în motoare și sisteme mecanice ale vehiculelor.
  • Hidraulică – furtunuri și conexiuni în sisteme hidraulice, în special în America de Nord.
  • Aviație – aplicații care necesită precizie ridicată și rezistență mecanică.
  • Industria mașinilor – o gamă largă de aplicații în construcții de mașini și producție.
  • Pompe de căldură și schimbătoare de căldură pentru freon - conexiuni ale elementelor cu medii gazoase.

Diferențele dintre filetele SAE și cele metrice

Deși filetele metrice sunt dominante în Europa, filetele SAE sunt încă utilizate pe scară largă în Statele Unite și Canada. Cu toate acestea, și la noi pot fi întâlnite în industriile menționate mai sus. Iată diferențele cheie:

  • Unități de măsură – filetele SAE sunt specificate în inci, în timp ce filetele metrice sunt în milimetri.
  • Unghiul profilului filetului – filetele UN au un unghi de 60°, în timp ce unele filete metrice pot avea alte valori.
  • Aplicația (diferențe geografice) – filetele metrice domină în industria europeană, în timp ce SAE este standardul în America de Nord.

Când a fost introdus standardul de filet SAE

Standardul de filet SAE (UN) a fost introdus după al Doilea Război Mondial - în 1949, ca un sistem unificat de filete pentru SUA, Canada și Marea Britanie. A fost creat ca urmare a colaborării dintre Society of Automotive Engineers (SAE), American Standards Association (ASA, acum ANSI) și British Standards Institution (BSI). A fost și a rămas domeniul - așa cum se poate observa - în principal al țărilor anglofone. S-a răspândit în întreaga lume odată cu procesele de globalizare.

Scopul introducerii filetului SAE - în perioada postbelică - a fost unificarea standardelor și simplificarea producției și întreținerii mașinilor, deoarece anterior erau utilizate diferite sisteme de filete, cum ar fi filetul Whitworth (BSW) în Marea Britanie și filetele americane (USS și SAE) în SUA. Aceste țări, chiar și în timpul celui de-al Doilea Război Mondial (când colaborarea lor tehnologică datorită apartenenței la aceeași tabără politică s-a intensificat) - au identificat discrepanțele în standardele de filete ca o piedică serioasă în dezvoltarea colaborării, comerțului etc.

Dimensiunile filetelor SAE - tabel

Dimensiunile filetelor SAE le găsești mai jos.

Dimensiunea filetului
(inchi)

Diametrul nominal
(mm)

Pasul filetului
(mm)

Diametrul exterior al filetului
(mm)

Diametrul miezului
(mm)

1/4"-20 UNC

6,35

1,27

6,223

4,699

1/4"-28 UNF

6,35

0,91

6,35

5,059

5/16"-18 UNC

7,94

1,41

7,899

6,299

5/16"-24 UNF

7,94

1,06

7,975

6,703

3/8"-16 UNC

9,53

1,59

9,525

7,85

3/8"-24 UNF

9,53

1,06

9,538

8,404

1/2"-13 UNC

12,7

1,95

12,7

10,863

1/2"-20 UNF

12,7

1,27

12,7

11,373

5/8"-11 UNC

15,88

2,31

15,875

13,889

5/8"-18 UNF

15,88

1,41

15,875

14,536

3/4"-10 UNC

19,05

2,54

19,05

16,977

3/4"-16 UNF

19,05

1,59

19,05

17,703

Tabelul conține dimensiunile filetelor SAE – cu împărțire între fileturi exterioare și interioare, precum și în subcategorii UNC și UFC.

Rezumat

Filetele SAE sunt un element important în industria mecanică, hidraulică și auto. Standardizarea acestora permite utilizarea într-o gamă largă de aplicații, deși popularitatea lor este limitată geografic și pe domenii. Înțelegerea diferențelor dintre filetul SAE și cel metric este esențială atunci când se lucrează cu sisteme mecanice și hidraulice.
