Schimbător de căldură pe gaz - pentru pompe de căldură de 9 kW
Schimbător de căldură pe gaz - model cu plăci pentru freon pentru pompe de căldură, proiectat să funcționeze ca evaporator/condensator cu o putere între 6 și 9 kW.

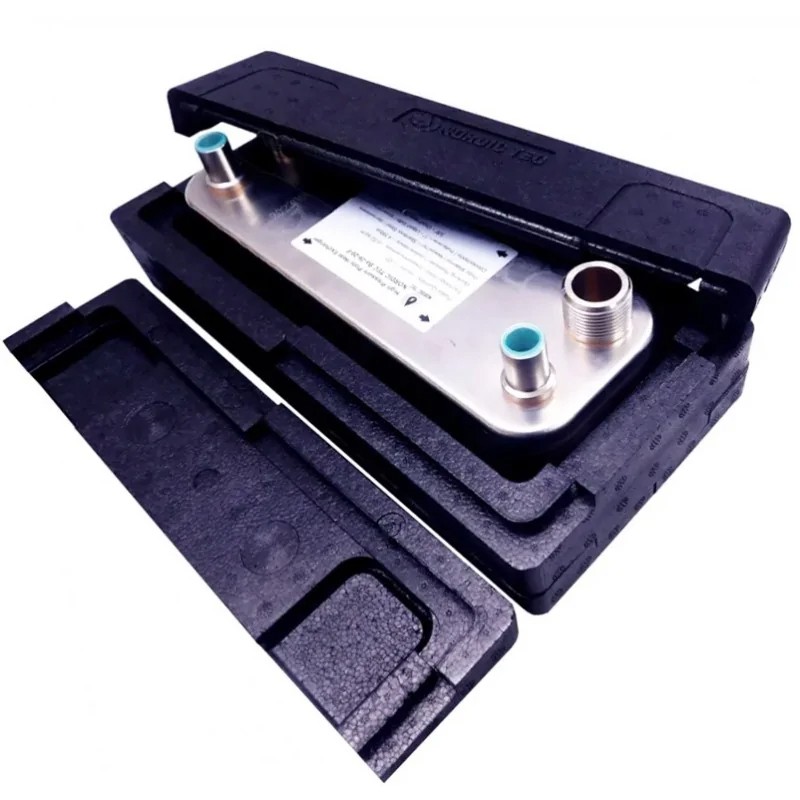

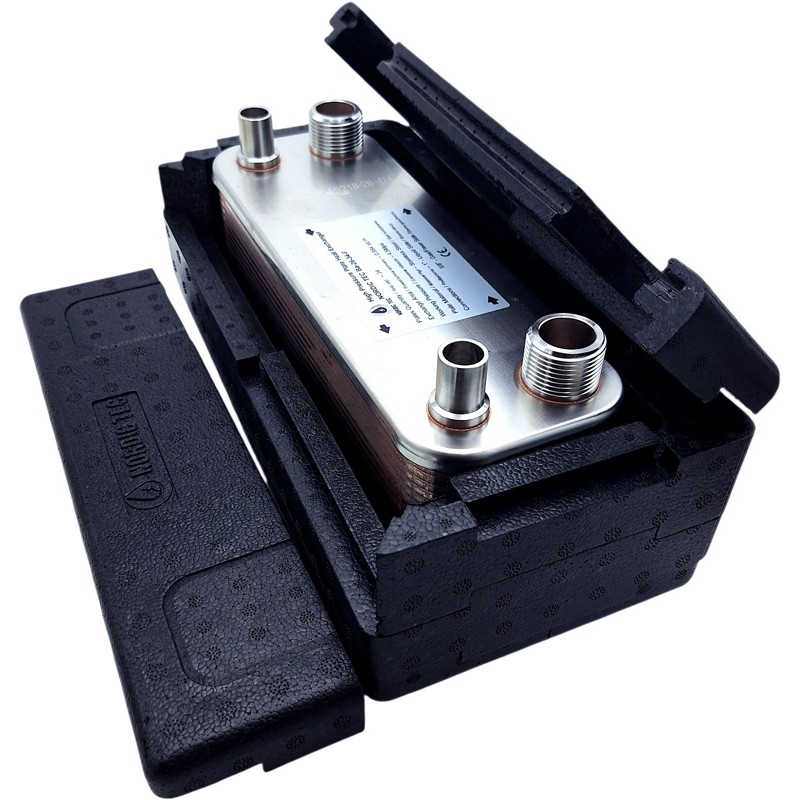

Schimbătorul de căldură pentru freon cu 34 de plăci este disponibil opțional și cu izolație, care crește eficiența transferului de căldură prin reducerea pierderilor termice în exteriorul dispozitivului. Puteți verifica variantele cu sau fără izolație în meniul de deasupra prețului produsului.
Acesta nu este un schimbător clasic cu plăci pentru conectarea pompelor de căldură într-un sistem apă/glicol, ci un schimbător pe gaz dedicat unui spectru specific de aplicații cu freon. Termenul „schimbător pentru freon” se referă în mod obișnuit la fluidul cel mai utilizat, dar este compatibil, desigur, și cu alte fluide care se comportă similar în acest tip de aplicație.
Schimbătorul pentru freon Ba-26-34-F este potrivit pentru a funcționa ca condensator în pompe de căldură de până la 9 kW, climatizatoare și unități similare. Datorită adaptării unuia dintre canale în ceea ce privește conexiunea și rezistența la presiune, poate fi utilizat cu refrigeranți precum R404A, R32 și similari.
✅☑️ Vezi: Catalogul niplurilor cu adaptor filetat SAE pentru schimbătoare de căldură pe gaz

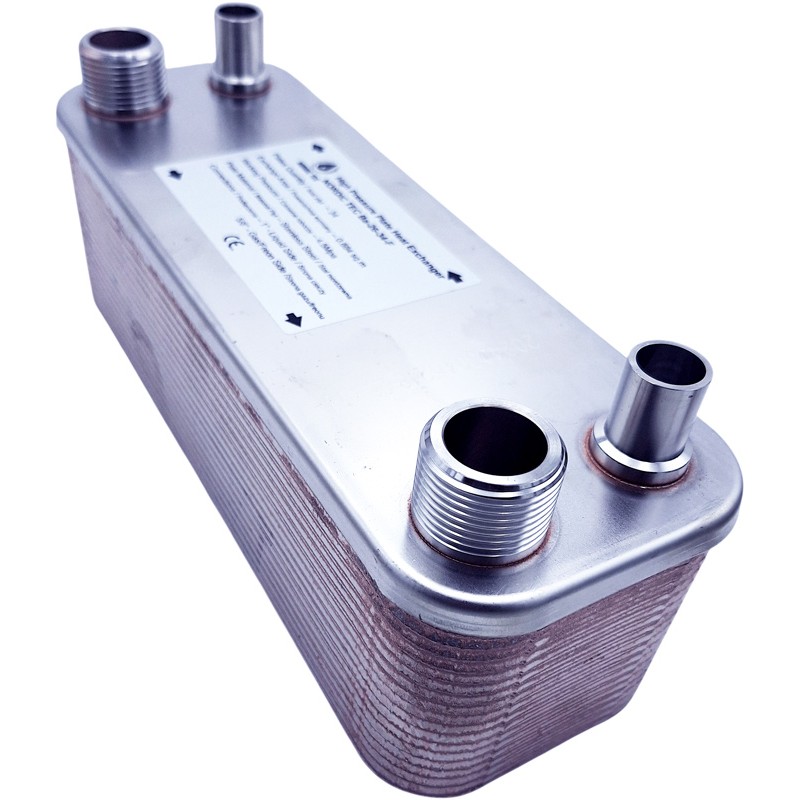

Detalii tehnice - Schimbător de căldură pe gaz Ba-26-34-F
- Oțel inoxidabil S316L, sudat cu Cu
- Putere termică (pentru pompă de căldură / climatizor / unitate de refrigerare): 6 kW - 9 kW
- Conexiuni pentru gaz / refrigerant / fluid gazos: ϕ15 - 5/8" pentru sudură
- Conexiuni pentru fluid tradițional (lichid / apă): 1" - DN 25
- Presiune de funcționare: până la 45 bar | 4,5 MPa
- Presiune de testare: > 60 bar
- Debit: 12 m³/h | 12 000 l/h
- Mod de conectare: în contracurent
Parametrul tehnic fundamental care diferențiază acest schimbător pentru freon de schimbătoarele tradiționale pentru fluide lichide este presiunea mai mare de funcționare permisă, până la 4,5 MPa, în timp ce modelele clasice sunt certificate pentru un maxim de 20 sau 30 bar. Astfel, schimbătorul poate funcționa cu freon, care tinde să atingă presiuni de funcționare mai ridicate.
Suprafața de schimb termic a schimbătorului cu plăci gaz-apă Ba-26-34-F: 0,88 m²
După cum se poate observa în graficul de mai sus, schimbătorul pentru freon cu 34 de plăci Ba-26-34-F este al doilea cel mai mic model din seria Ba-26-F, proiectată în principal pentru schimbul termic între gaze și lichide și clasificată ca fiind de înaltă presiune (partea gaz poate lucra cu fluide de până la 45 bar). Rămâne totuși unul dintre cele mai mici schimbătoare pe gaz din oferta noastră.
Schimbătorul de căldură pe gaz Ba-26-34-F are o suprafață de plăci de 0,88 m², care asigură o cooperare satisfăcătoare sau foarte bună cu pompe de căldură și unități similare, de obicei cu o putere de 6-9 kW, în funcție de temperaturile de alimentare utilizate.
Dacă suprafața de schimb termic de 0,88 m² a schimbătorului pe gaz este prea mică pentru pompa de căldură sau climatizorul pe care intenționați să îl utilizați, vă recomandăm să examinați modelele mai mari din aceeași serie vizibile în grafic: schimbătorul Ba-26-50 cu 1,3 m² și Ba-26-60 cu 1,56 m². Alternativ, puteți lua în considerare a doua serie de schimbătoare pentru freon Nordic Tec, dotată cu o conexiune mai largă pentru gaz (7/8"), adică seria Ba-68-F, în care suprafața de schimb poate atinge până la 4 m².

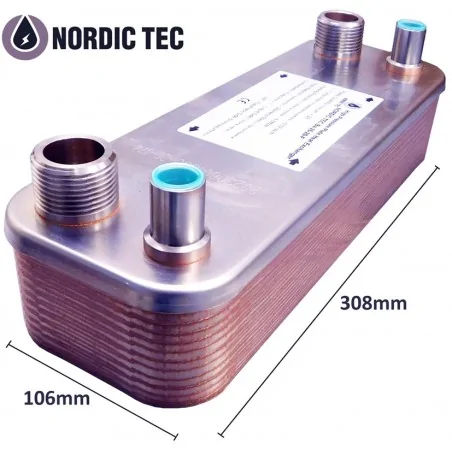

Dimensiuni - Schimbător Ba-26-34-F
(A) - 308 mm
(B) - 106 mm
(F) - 95 mm
(C) - 250 mm
(D) - 50 mm
______________________
Nordic Tec Ba-26-34-F - Schimbător de căldură pentru pompe de căldură realizate din climatizatoare
Primim adesea întrebări de la clienți despre utilizarea potențială a schimbătorului de căldură Ba-26-34-F pentru pompe de căldură realizate din climatizatoare, adică ca condensator într-o unitate de climatizare pentru schimbul termic între freon și apă (sau eventual apă amestecată cu glicol). Nu există nicio problemă: această aplicație se încadrează exact în spectrul de utilizare al schimbătoarelor noastre pentru freon. Acest schimbător este potrivit pentru freon în interiorul unui climatizator în ceea ce privește presiunea și rezistența (rezistență la presiune de până la 45 bar, cu teste efectuate peste 60 bar). În plus, dispune de un canal pregătit pentru freon cu conexiuni speciale, adică țevi drepte nefiletate, gata pentru sudură.
Conversia unităților de climatizare în pompe de căldură devine din ce în ce mai populară în Europa. Dacă doriți să obțineți informații de bază suplimentare despre conversia climatizatoarelor în pompe de căldură, vizitați blogul nostru.
