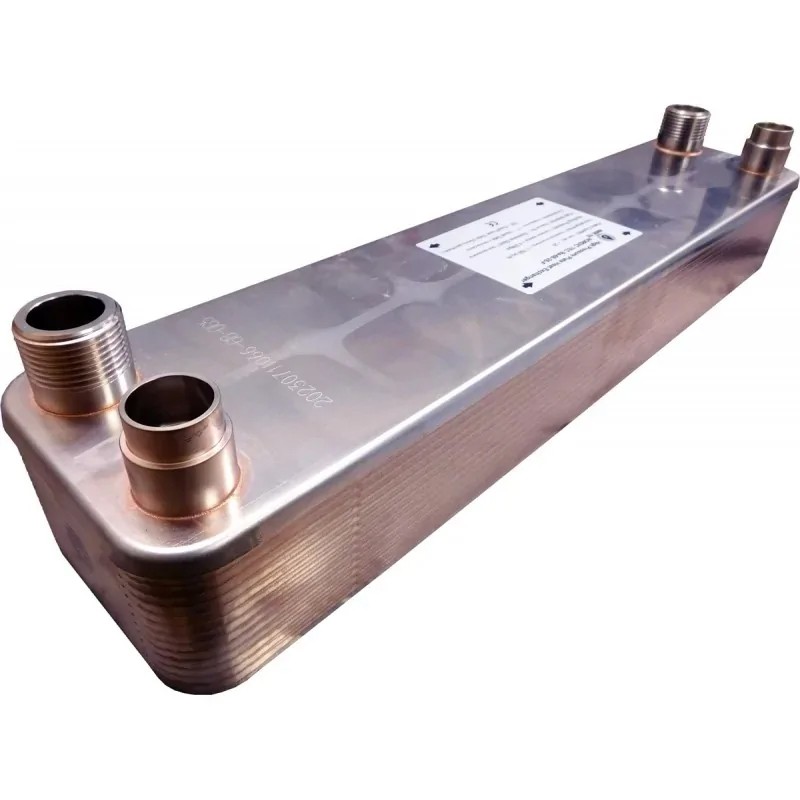

Schimbător de căldură pentru freon - condensator sau evaporator pentru pompă de căldură până la 10 kW - 14 kW
Schimbător de căldură cu plăci pentru pompe de căldură (funcționând ca evaporator-condensator) sau pentru unități de refrigerare și aparate de aer condiționat.
Schimbătorul de căldură pentru gaz Ba-68-20-F este utilizat de obicei ca evaporator sau condensator pentru pompe de căldură sau în dispozitive similare, cum ar fi unități de refrigerare și aparate de aer condiționat. Este utilizat pentru transferul de căldură între un fluid gazos (de exemplu, R404a, R32, R410a, R290 și alții) și apă sau un amestec de apă și glicol.
✅☑️ Vezi: Niple cu adaptor filetat SAE pentru schimbătoare gaz-apă
Detalii tehnice - Schimbător de căldură pentru freon - condensator sau evaporator pentru pompă de căldură Ba-68-20-F:
- Materialul schimbătorului și al plăcilor de schimb termic: Oțel inoxidabil S 316L, plăci asamblate prin sudare în vid folosind cupru.
- Putere de încălzire recomandată pentru pompă de căldură / aparat de aer condiționat / unitate de refrigerare: 10 kW - 14 kW
Parametru:
Partea freon R410a; Tskr = 40ºC, Partea lichidă: Apă;
T-IN= 32ºC; T-OUT = 37ºC
- Conexiuni pentru freon / fluid gazos: tuburi ϕ22 - 7/8" pentru brasare
- Conexiuni pentru fluid lichid: 1" - DN 25 (pe partea apei, schimbătorul este echipat cu o conexiune filetată tradițională cu filet de 1 inch)
- Presiune de funcționare - max. 45 bar
Rezistența schimbătorului de căldură pentru freon la presiuni de până la 45 bar este o caracteristică fundamentală care îl diferențiază de schimbătoarele de căldură tradiționale pentru lichide, care sunt de obicei certificate doar până la 20-30 bar.
- Presiune de testare înainte de punerea pe piață - > 60 bar
- Debit - 22 m³/h
- Mod de conectare: în contracurent
Suprafață de schimb termic - schimbător de căldură gaz-apă Ba-68-20-F : 1,36 m²
Schimbătorul de căldură pentru freon Ba-68-20 este unul dintre schimbătoarele pentru gaz din seria Ba-68 de la Nordic Tec. Cu o suprafață de 1,360 m², este ideal pentru a sprijini pompe de căldură sau unități care funcționează cu R410a, R32 și alte fluide similare, cu o putere de până la 10-14 kW. Dacă ai nevoie de modele pentru freon mai mari, de exemplu pentru pompe de căldură mai puternice sau aparate de aer condiționat de dimensiuni mai mari, mai sus în tabel poți consulta suprafețele de schimb termic (suprafețele plăcilor) oferite de celelalte schimbătoare pentru gaz din aceeași serie.

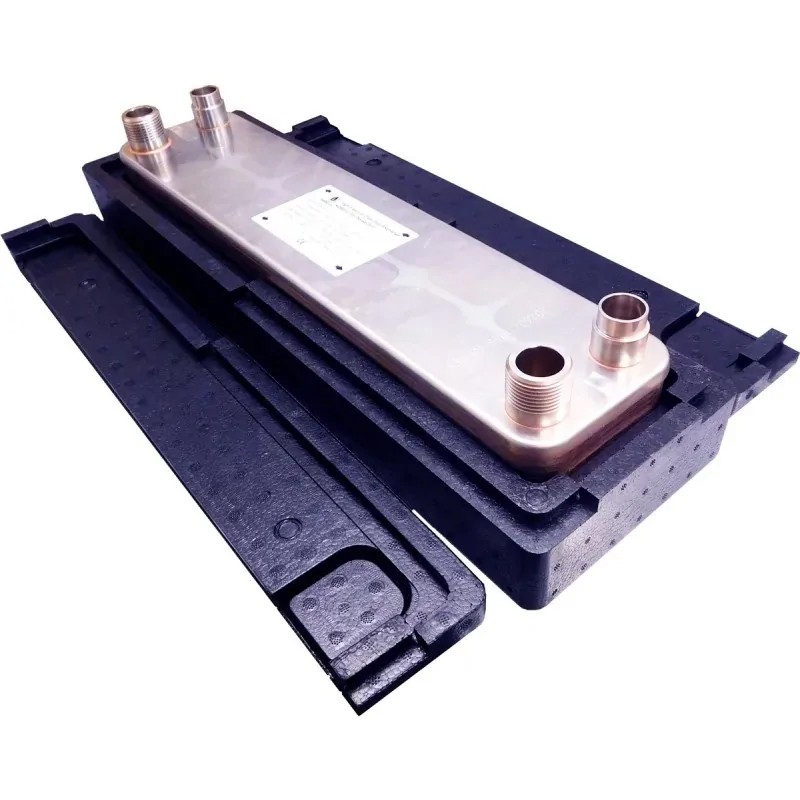

Schimbătorul de căldură pentru gaz Ba-68-20-F poate fi achiziționat în versiunea de bază (dispozitiv fără izolație) sau cu izolație termică, care îmbunătățește și mai mult eficiența acestuia și reduce pierderile de căldură cedate mediului.
Dimensiuni - schimbător de căldură gaz freon - Ba-68-20-F
(A) - 526 mm
(B) - 119 mm
(F) - 56 mm
(C) - 470 mm
(D) - 63 mm
