Filetele pentru țevi sunt utilizate pe scară largă în instalațiile hidraulice, de gaz și industriale - dar în lume există diferite standarde de filet. De aceea, un filet de 1 țol în SUA poate fi diferit, de exemplu, de un filet de 1 țol în Europa - iar în consecință echipamentele hidraulice din aceste țări pot fi incompatibile între ele din acest punct de vedere. În Europa se utilizează în mod obișnuit standardul de filet BSP și atunci când nu se precizează tipul filetului, ci doar dimensiunea (de ex. 1", 1 1/4", 3/4" etc.), probabil este vorba despre dimensiunea filetului în raport cu standardul BSP. Totuși, în SUA, Canada și în afara Europei, adesea filetul NPT este cel mai popular. Aceasta nu înseamnă că NPT este complet necunoscut în Europa, deși este mult mai rar. Are aplicații specifice.
Din articol vei afla ce este exact filetul NPT și prin ce se diferențiază de alte tipuri de filete pentru țevi. În acest articol explicăm unde se utilizează și care sunt caracteristicile sale specifice.

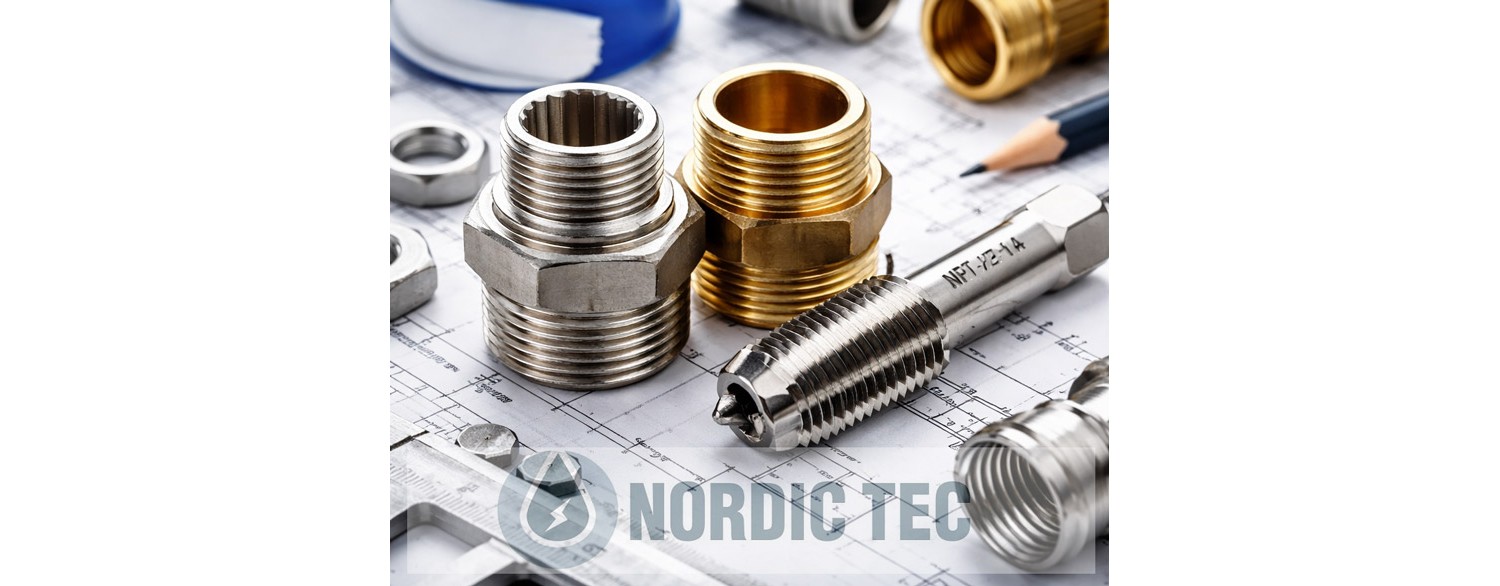

Filetul NPT (National Pipe Thread) este un standard de filete pentru țevi utilizat în principal în Statele Unite, Canada și în țările care folosesc norme tehnice americane. Este un filet conic, ceea ce înseamnă că diametrul său scade de-a lungul lungimii filetului.
Datorită formei sale conice, filetul NPT creează, în timpul strângerii, o îmbinare foarte etanșă. Etanșarea se formează prin presarea suprafețelor filetelor una împotriva celeilalte. În practică, se utilizează adesea suplimentar bandă de teflon (PTFE) sau paste speciale de etanșare.
Cea mai importantă caracteristică a filetului NPT este construcția sa conică. Conul are o înclinare de 1:16, ceea ce înseamnă că diametrul filetului se modifică cu 1 unitate la fiecare 16 unități de lungime. O diferențiere simplă, deși din punct de vedere al structurii conice poate aminti ușor de sub-varianta filetului BSP, adică BSPT conic (totuși fără a fi compatibil cu acesta).
Filetul NPT are de asemenea unghiul caracteristic al profilului filetului de 60°. Datorită acestui fapt, funcționează bine cu elemente realizate conform aceluiași standard. Spre deosebire de filetele europene pentru țevi, etanșarea nu are loc pe suprafața frontală, ci direct pe filet.
De asemenea, merită știut că filetele NPT există în diferite dimensiuni, cum ar fi 1/4", 3/8", 1/2", 3/4" sau 1". Aceste dimensiuni se referă la diametrul nominal al țevii, nu la diametrul real al filetului.
☑️✅ Sistemul de denumire al dimensiunilor filetelor NPT este, așadar, în țoli - la fel ca în cazul BSP. De aceea, trebuie reținut că același lucru. Un filet NPT de 3/4 țol și un filet BSP de 3/4 țol nu vor fi compatibile între ele.
Tabelul filetelor NPT se găsește mai jos, acesta prezintă dimensiunile exacte ale filetelor acestui standard, împreună cu explicațiile de sub tabel.
| Dimensiunea filetului NPT |
Diametrul exterior al filetului (mm) |
Numărul de spire pe țol (TPI) |
Pasul filetului (mm) |
|---|---|---|---|
| 1/16" NPT | 7.90 | 27 | 0.94 |
| 1/8" NPT | 10.29 | 27 | 0.94 |
| 1/4" NPT | 13.62 | 18 | 1.41 |
| 3/8" NPT | 17.06 | 18 | 1.41 |
| 1/2" NPT | 21.34 | 14 | 1.81 |
| 3/4" NPT | 26.67 | 14 | 1.81 |
| 1" NPT | 33.40 | 11.5 | 2.21 |
| 1 1/4" NPT | 42.16 | 11.5 | 2.21 |
| 1 1/2" NPT | 48.26 | 11.5 | 2.21 |
| 2" NPT | 60.33 | 11.5 | 2.21 |
Explicații:
Filetul NPT este adesea confundat cu alte standarde de filete pentru țevi, în special cu filetul BSP utilizat în Europa. Diferențele dintre ele sunt însă semnificative.
Filetul BSP (British Standard Pipe) există în două variante: BSPP (filet drept) și BSPT (filet conic). Deși filetul BSPT este și el conic, geometria sa este diferită față de NPT. Se deosebește, printre altele, prin unghiul profilului filetului, care este de 55°. De aceea, se poate încerca - dar vom întâmpina probleme de etanșare.
Din acest motiv, elementele cu filet NPT nu ar trebui conectate la elemente BSP. Deși uneori pot fi înșurubate mecanic, o astfel de îmbinare nu va fi complet etanșă și poate duce la scurgeri.
Filetul NPT este folosit foarte larg în instalațiile industriale și tehnice. Cel mai des se întâlnește în:
Datorită popularității echipamentelor tehnice americane, filetul NPT apare și în multe produse importate în Europa, de exemplu în lămpi UV pentru apă pentru casă provenite de pe piața americană (producătorii europeni folosesc mai degrabă BSP) sau în filtre specializate.
Recunoașterea filetului NPT poate fi dificilă, în special atunci când îl comparăm cu alte filete pentru țevi. Există totuși câteva caracteristici care ajută la identificare.
În primul rând, filetul NPT este clar conic. Aceasta înseamnă că diametrul său scade treptat. În al doilea rând, are un unghi al profilului filetului de 60°. În al treilea rând, cel mai adesea este marcat cu abrevierea NPT în documentația tehnică sau pe ambalajul elementului - dacă avem vreo documentație.
În aplicațiile profesionale, pentru identificarea filetelor se utilizează șabloane speciale pentru filete și instrumente de măsură.
Construcția conică a filetului NPT face ca, în timpul strângerii elementelor, filetele să se preseze foarte puternic unul împotriva celuilalt. Ca rezultat, se formează o îmbinare cu un grad ridicat de etanșeitate.
Utilizarea suplimentară a benzii de teflon sau a pastei de etanșare umple microspațiile dintre filete. Datorită acestui lucru, îmbinarea este rezistentă la scurgeri chiar și la presiune ridicată.
Din acest motiv, filetul NPT este adesea utilizat în instalații care necesită fiabilitate și durabilitate ale îmbinărilor - și din acest motiv, în timp, a înlocuit standardul BSP provenit din Marea Britanie pe teritoriul SUA.
Disponibil
Disponibil
Filetul NPT este unul dintre cele mai importante standarde de filete pentru țevi utilizate în tehnică. Construcția sa conică permite obținerea unor îmbinări foarte etanșe, ceea ce îl face o soluție populară în instalațiile de apă, gaz și industriale.
Deși în Europa se folosesc mai frecvent filetele BSP, filetul NPT apare în continuare în multe echipamente importate din America de Nord. De aceea, cunoașterea caracteristicilor sale și a diferențelor față de alte standarde este foarte utilă în timpul montajului și întreținerii instalațiilor. În plus, merită reținut că există și alte standarde, mai rare, destinate unor aplicații concrete, de exemplu pentru gaz, cum sunt filetele SAE (de asemenea de origine americană).
