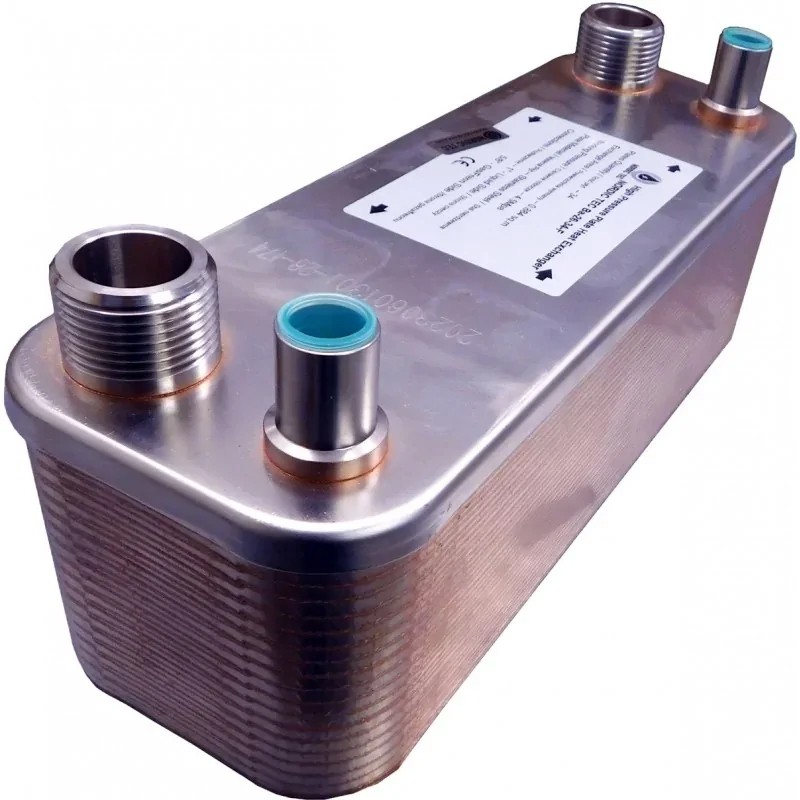

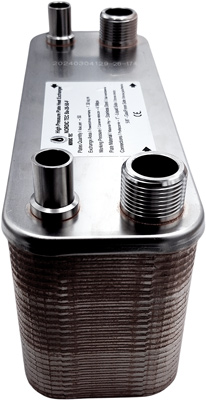

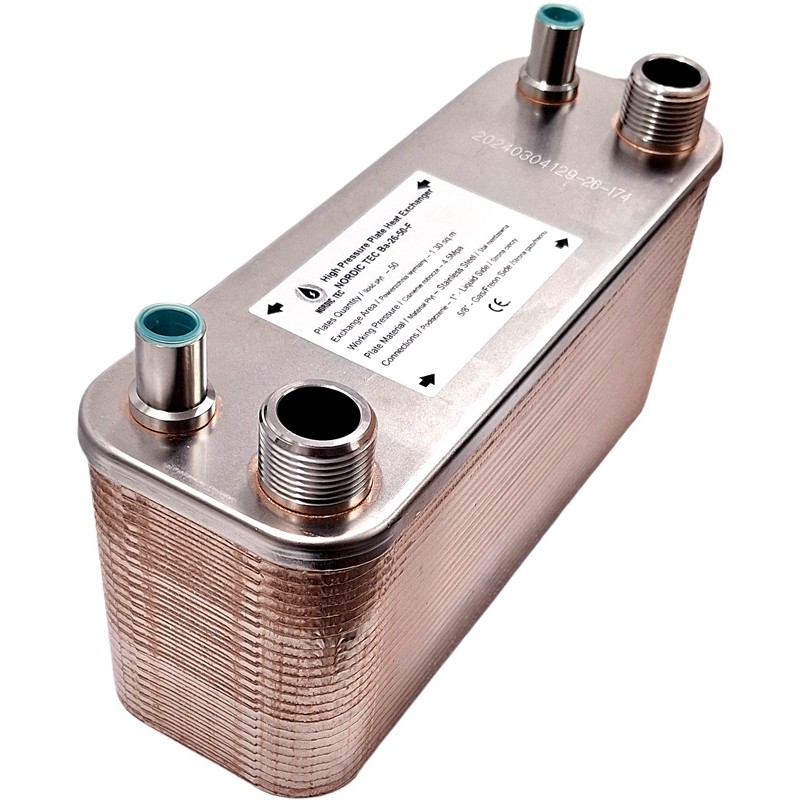

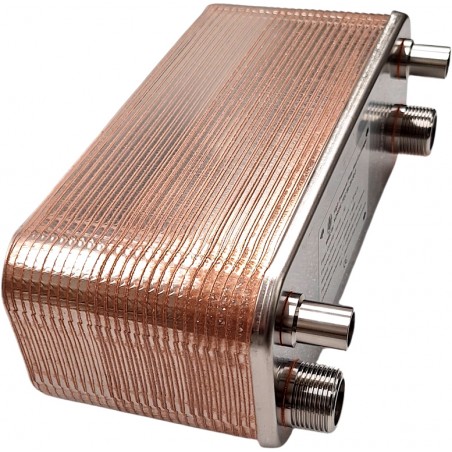

Schimbător de căldură pe gaz - pentru pompe de căldură de la 8 kW la 13 kW
Schimbător de căldură pe gaz - de tip plăci pentru freon - pentru pompe de căldură sau aparate de aer condiționat, proiectat să funcționeze ca evaporator/condensator în echipamente cu putere între 8 și 13 kW.
Detalii tehnice - Schimbător de căldură pe gaz - pentru pompe de căldură Ba-26-50:
- Materialul plăcilor pentru schimbul de căldură între gaz și apă: oțel inoxidabil 316L, sudat în vid cu cupru
- Putere termică gestionată pentru pompă de căldură/aer condiționat/unitate de refrigerare: 8 kW - 13 kW
- Conexiuni ale schimbătorului pe partea freon/gaz: ϕ15 - 5/8" pentru sudare prin lipire tare
- Conexiuni pentru fluid (de obicei apă): 1" - DN 25
- Presiune de funcționare: până la 45 bar (presiunea maximă la care ar trebui să fie supus acest tip de schimbător gaz-apă)
- Presiune de testare înainte de comercializare: > 60 bar
- Debit: 12 m³/h
- Mod de conectare: contracurent (gazul și apa ar trebui să circule în direcții opuse pentru a îmbunătăți eficiența)
Diferența dintre acest schimbător de căldură pentru fluid refrigerant și un schimbător de plăci tradițional constă în metoda diferită de lipire, care permite schimbătorului pentru freon să obțină o rezistență mai mare la presiuni și să fie omologat pentru a funcționa până la 45 bar. Schimbătoarele tradiționale pentru lichide sunt, în general, certificate pentru presiuni de 20 sau 30 bar și nu ar trebui utilizate cu fluide precum freon, gaz sau refrigeranți (care tind să genereze presiuni considerabil mai mari de 30 bar).
Suprafața de schimb de căldură a schimbătoarelor gaz-apă Ba-26-50-F: 1,30 m²

Graficul de mai sus prezintă seria de schimbătoare de căldură pentru gaz/freon/refrigeranți Ba-26-F de la Nordic Tec și poziția modelului Ba-26-50-F în cadrul acestei serii. După cum se poate observa în graficul atașat, acest schimbător are o suprafață de 1,3 m², ceea ce înseamnă că, în practică, este adesea ideal pentru gestionarea pompelor de căldură și a unităților de refrigerare cu putere cuprinsă între 8 și 13 kW, în funcție de parametrii de utilizare, în special de temperaturi.
Dacă cauți un schimbător pentru freon cu dimensiuni similare, dar capabil să gestioneze pompe de căldură de putere mai mare, de asemenea potrivit pentru lucrul cu fluide refrigerante, ai putea lua în considerare modelul mai mare din serie, și anume Ba-26-60-F, cu o suprafață de 1,56 m².
O alternativă ar putea fi și seria mai mare de schimbătoare de căldură pentru freon cu conexiuni mai largi și capacități mai mari: seria Ba-68-F.
Dimensiuni

(A) - 308 mm
(B) - 106 mm
(F) - 133 mm
(C) - 250 mm
(D) - 50 mm
