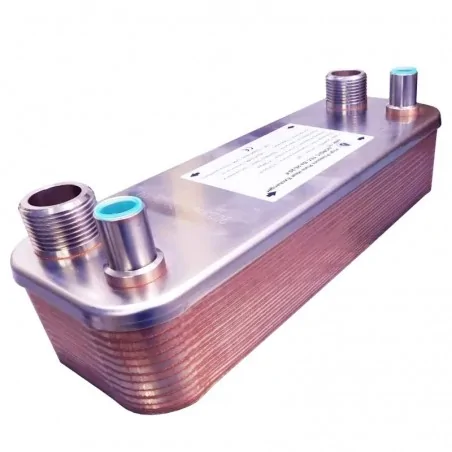

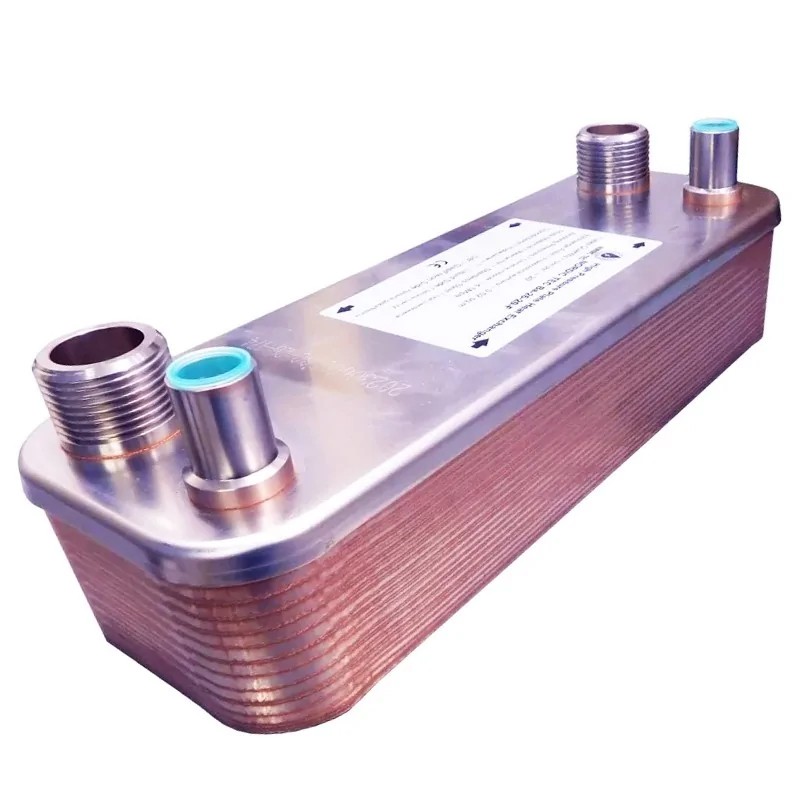

Schimbător de căldură pe gaz - pentru pompe de căldură sau climatizatoare 5 kW
Schimbător de căldură pe gaz - cu plăci pentru freon pentru pompe de căldură (funcționând ca evaporator/condensator) - 5 kW
✅☑️ Vezi: Catalogul niplurilor cu adaptor filetat SAE pentru schimbătoare de căldură gaz-apă
Schimbătorul de căldură pe gaz este proiectat pentru instalații în care unul dintre fluide este un gaz (freon sau similare), iar celălalt este un fluid mai tradițional, cum ar fi apa sau apa cu glicol. Prin urmare, este vorba despre un schimbător de căldură nu complet clasic, dedicat unui domeniu de aplicare mai restrâns. Termenul „schimbător pentru freon” se referă în mod obișnuit la fluidul cel mai utilizat, dar pot fi utilizate și alte fluide cu proprietăți similare freonului.
Detalii tehnice - Schimbător de căldură pe gaz Ba-26-20-F
- Oțel inoxidabil 316L, sudat în vid prin metoda Cu
- Putere termică pentru pompă de căldură / climatizor / unitate de refrigerare: 3-5 kW
- Conexiuni pentru freon / fluid gazos: ϕ15 - 5/8" pentru sudare
- Conexiuni pentru fluid tradițional (lichid): 1" - DN 25
- Presiune de funcționare: până la 45 bar
- Presiune de testare înainte de comercializare: > 60 bar
- Debit: 12 m³/h
- Mod de conectare: în contracurent
Suprafața de schimb termic a schimbătoarelor de căldură pentru freon Ba-26-20-F este de 0,52 m²

După cum se poate observa în graficul de mai sus, schimbătorul de căldură pentru freon cu 20 de plăci Ba-26-20-F este cel mai mic model din seria Ba-26, dedicată în întregime schimbului termic gaz-lichid și clasificată ca fiind de înaltă presiune (45 bar). Este, de asemenea, cel mai mic schimbător de căldură pe gaz din catalogul nostru. Are o suprafață de schimb de 0,52 m², ceea ce se traduce printr-o bună compatibilitate cu pompele de căldură, de obicei cu o putere între 3 și 5 kW, în funcție de parametrii de alimentare. De asemenea, puterea prevăzută pentru unitățile de refrigerare sau climatizatoarele care pot fi gestionate eficient de acest model este similară.
Dacă suprafața de schimb de 0,52 m² este prea mică pentru dispozitivul dumneavoastră, consultați modelele mai mari din aceeași serie, vizibile în graficul de mai sus. Printre acestea se numără schimbătoarele pentru freon Ba-26-34 cu 0,88 m², Ba-26-50 cu 1,3 m² și Ba-26-60 cu 1,56 m². Dacă și aceste dispozitive ar fi prea mici sau doriți să verificați schimbătoare de căldură mai mari cu destinații de utilizare similare, consultați seria mai mare de schimbătoare pentru freon – Ba-68-F.

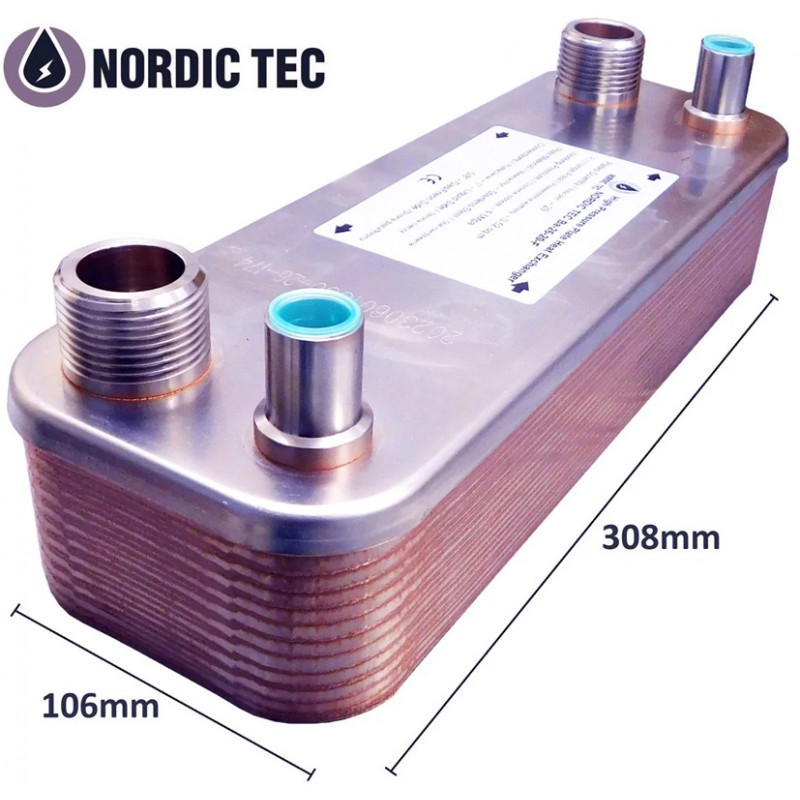

Dimensiuni - Schimbător refrigerant-apă Ba-26-20-F

(A) - 308 mm
(B) - 106 mm
(F) - 60 mm
(C) - 250 mm
(D) - 50 mm
