Analizând datele tehnice ale schimbătoarelor de căldură cu plăci Nordic Tec - dar și ale altor producători - se poate întâlni un parametru numit „debit nominal", indicat cel mai adesea în m³/h. Merită să știți ce înseamnă de fapt această valoare, deoarece este adesea interpretată greșit ca fiind debitul maxim sau debitul necesar pentru funcționarea corectă a schimbătorului. Uneori este interpretată și ca debitul folosit la calcularea puterii nominale a schimbătorului, ceea ce de asemenea nu este adevărat.
În realitate, debitul nominal nu reprezintă niciuna dintre aceste valori. Este, în primul rând, un parametru orientativ care permite evaluarea intervalului de debite pentru care a fost proiectat un anumit model de schimbător și în ce condiții hidraulice ar trebui să funcționeze cel mai eficient.
Debitul nominal al schimbătorului de căldură este o valoare orientativă a debitului agentului, pentru care modelul respectiv este proiectat constructiv, deși - lucru important - aceasta nu înseamnă că orice nivel de debit situat sub debitul nominal este la fel de avantajos și acceptabil din punct de vedere al proiectării.
✅ Trebuie reținută regula creșterii rezistenței hidraulice odată cu creșterea nivelului debitului - chiar și atunci când acesta se află încă în limitele așa-numitului debit nominal. Ca urmare, în practică valorile de peste 50%, iar în special de peste 75% din debitul nominal, pot fi asociate cu rezistențe hidraulice semnificative, care ar trebui evitate într-o instalație de încălzire sănătoasă.
Acest parametru permite, în primul rând, compararea posibilităților hidraulice ale schimbătoarelor cu plăci de diferite dimensiuni. Dacă, de exemplu, un model de schimbător are un debit nominal de 4 m³/h, iar altul de 8 m³/h, înseamnă că al doilea model este adaptat pentru instalații în care apar debite mult mai mari și că al doilea schimbător va genera automat rezistențe hidraulice mai mici. Este un indiciu important pentru proiectanții sistemelor de încălzire sau de răcire.
Aceasta nu înseamnă însă că prin primul schimbător trebuie să treacă mereu exact 4 m³/h. Schimbătorul poate funcționa atât la un debit mai mic, cât și - în anumite limite - la un debit mai mare, de exemplu la cele utilizate pentru șemineele cu focar.
☑️✅ O informație importantă este și faptul că debitul nominal se referă la construcția propriu-zisă a pachetului de plăci, la profilul acestora, adică la posibilitățile de debit oferite de construcția schimbătorului. Un factor suplimentar - care de cele mai multe ori reprezintă limitarea - este dimensiunea racordurilor.
Debitul nominal trebuie tratat, așadar, în primul rând ca un punct de referință.
Disponibil
Disponibil
Simplificând puțin, dar pe scurt, trebuie respectată o regulă simplă:
De altfel, merită observat că regula alegerii echipamentelor hidraulice cu o anumită rezervă este, în general, o normă și nu se aplică doar schimbătoarelor cu plăci. În mod similar se aleg vanele, distribuitoarele pentru încălzirea prin pardoseală, separatoarele hidraulice sau orice alte echipamente.

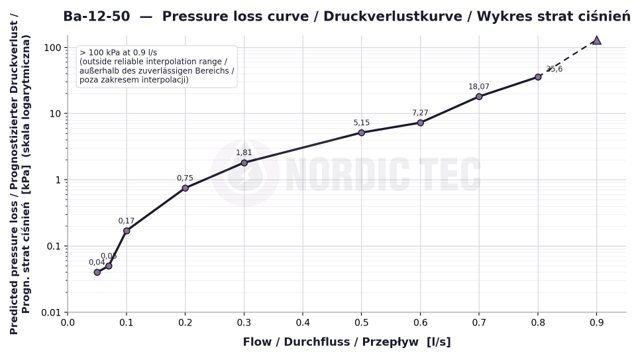

Un exemplu poate fi graficul pierderilor de presiune prognozate pentru schimbătorul de căldură Nordic Tec Ba-12-50 cu racord de 3/4", utilizat adesea pentru instalații de încălzire mai mici, de exemplu pentru șeminee cu focar.
Graficul ne confirmă astfel utilitatea stabilirii pragurilor de 50% și 75% din valoarea debitului nominal și ne permite să înțelegem de ce aplicarea acestei reguli simple este foarte practică, deși merită menționat că pot exista mici discrepanțe. Nu trebuie să fie exact 50 sau 75%, însă aceste valori marchează, aproximativ, intervalele orientative.
Graficul permite, de asemenea, să înțelegem care este rolul valorii debitului nominal și că acesta nu servește la determinarea debitului „așteptat" al instalației.
Debitul nominal nu este debitul maxim admisibil prin schimbătorul de căldură.
În multe cazuri, prin schimbător poate trece mai mult agent decât valoarea nominală.
✅ În teorie, se poate ajunge deci la o situație în care creșterea în continuare a debitului este posibilă din punct de vedere fizic, dar devine nefavorabilă din punctul de vedere al întregii instalații, din cauza rezistențelor enorme generate într-o astfel de configurație.
Un exemplu este chiar popularul schimbător de căldură Nordic Tec Ba-23-30. Trebuie totuși reținut că, odată cu creșterea debitului, cresc și rezistențele hidraulice.
Proiectarea unei instalații pornind de la premisa că debitul va depăși 75% din debitul nominal al schimbătorului de căldură (sau al altor echipamente similare) înseamnă, de asemenea, o probabilitate potențial mai mare de defectare a pompelor, sau cel puțin o uzură mai rapidă a acestora - și, în general, ar trebui considerată o eroare de proiectare.
Nici acesta.
Dacă un schimbător de căldură are un debit nominal de, de exemplu, 4 m³/h, nu înseamnă că instalația trebuie să asigure exact acest debit.
Schimbătoarele cu plăci pot funcționa la valori diferite ale debitului.
Valoarea nominală nu este, așadar, o instrucțiune care să indice ce debit trebuie asigurat în mod obligatoriu.
Funcționarea sub debitul nominal este pe deplin posibilă și este o normalitate.
Trebuie totuși reținut că o viteză foarte mică a agentului în canalele schimbătorului poate însemna o curgere turbulentă mai puțin intensă, și implicit condiții mai slabe de transfer de căldură.
Acest lucru se referă însă la debite foarte scăzute. Majoritatea schimbătoarelor Nordic Tec sunt profilate astfel încât să atingă relativ rapid regimul turbulent, chiar și la debite relativ mici.
Cu siguranță, aceasta nu înseamnă că schimbătorul va înceta să funcționeze la debite scăzute.
Acesta va continua să transfere energie între agenți, însă randamentul termic real va depinde de condițiile concrete de funcționare.
Din acest motiv, alegerea unui schimbător exclusiv pe baza puterii declarate în kW, fără a ține cont de debite și temperaturi, poate duce la concluzii eronate.
Creșterea debitului prin schimbătorul de căldură cu plăci determină, în primul rând, creșterea vitezei de curgere a agentului în canalele dintre plăci.
Acest lucru poate îmbunătăți condițiile de transfer de căldură, deoarece turbulența crescută a curgerii favorizează transferul de energie termică.
În același timp însă, cresc foarte vizibil rezistențele hidraulice.
Tocmai scăderea presiunii este unul dintre cei mai importanți factori care limitează debitul practic prin schimbător.
De aceea, la instalațiile cu debite mari, este adesea mai avantajos să se folosească un schimbător mai mare - cu racorduri și canale de curgere mai mari - în loc să se forțeze un debit mare printr-un model mic.
Debitul și puterea schimbătorului sunt legate între ele, dar nu pot fi confundate.
Cantitatea de energie transportată de agent depinde de debit și de diferența de temperatură. Formula simplificată este:
Q = ṁ × c × ΔT
unde: Q – puterea termică, ṁ – debitul masic al agentului, c – căldura specifică a agentului, ΔT – diferența de temperatură.
Aceeași putere poate fi transportată la debite diferite, dacă se modifică diferența de temperatură.
De exemplu, o instalație care funcționează cu o diferență mare de temperatură între tur și retur poate transporta o anumită putere la un debit mai mic decât la o diferență de temperatură scăzută.
Concluzia esențială: debitul nominal, prin el însuși, nu indică niciodată ce putere va atinge schimbătorul într-o instalație concretă.
Indicarea debitului nominal are ca scop, în primul rând, să faciliteze utilizatorului evaluarea posibilităților hidraulice ale unui anumit model.
Regula simplă a 50% și 75% (a limitelor pe care le reprezintă) este foarte eficientă în alegerea rapidă a schimbătoarelor de căldură pentru pompele de căldură sau a altor echipamente.
Este deosebit de utilă atunci când se compară schimbătoare cu plăci de dimensiuni diferite și cu diametre diferite ale racordurilor.
Dacă instalația necesită debite relativ mari, trebuie să se acorde atenție nu doar suprafeței de transfer de căldură și numărului de plăci, ci și dimensiunii propriu-zise a plăcii, construcției canalelor, precum și diametrului racordurilor.
Un număr mare de plăci nu înseamnă întotdeauna că schimbătorul va fi potrivit pentru un debit foarte mare - un exemplu în acest sens poate fi chiar modelul Ba-23-70.
O anumită rezervă este de obicei avantajoasă, în special dacă doriți să limitați căderile de presiune.
Aceasta nu înseamnă însă că trebuie ales întotdeauna cel mai mare schimbător posibil.
Supradimensionarea hidraulică a schimbătorului poate crește prețul și dimensiunile acestuia, fără a aduce beneficii proporționale.
Cea mai bună soluție este o alegere care să asigure schimbătorului o suprafață de transfer de căldură adecvată, fără a provoca în același timp rezistențe excesive la debitul cerut de instalație.
Adică, în practică, să se mențină sub 50%, respectiv 60% din valoarea debitului nominal.
Debitul nominal este un parametru auxiliar care permite evaluarea posibilităților hidraulice ale schimbătorului. Acesta nu trebuie tratat ca o limită rigidă de funcționare a echipamentului.
În practică, schimbătorul poate funcționa atât sub, cât și peste valoarea nominală. Un debit mai mare înseamnă de obicei o cădere de presiune mai mare, în timp ce un debit prea mic poate înrăutăți condițiile de transfer de căldură.
Debitul nominal:
Având în vedere cele de mai sus, întrebarea devine oarecum lipsită de sens. Debitul nu ar trebui ales pornind de la schimbător - debitul ar trebui stabilit în funcție de nevoile instalației sau ale sistemului respectiv. Schimbătorul propriu-zis poate fi eventual ales ținând cont de aceste debite, iar acest lucru ar trebui avut în vedere.
