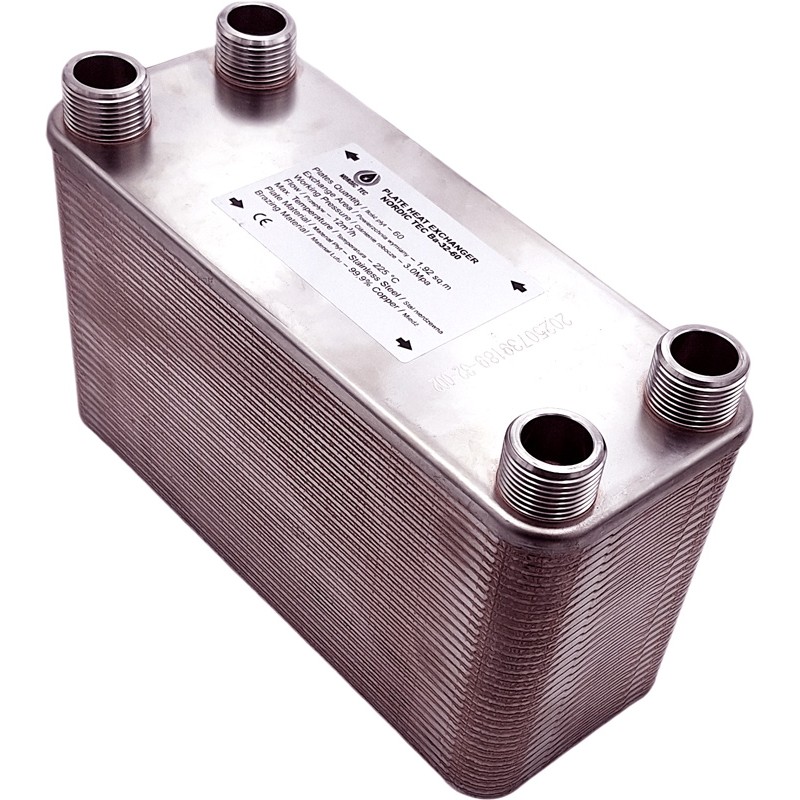

Schimbător de căldură Nordic Tec Ba-32-60 destinat pompelor de căldură sau altor soluții de încălzire
Schimbător de căldură brazat cu 60 de plăci și racorduri de 1 inch.
Acest schimbător de căldură este utilizat în mod obișnuit cu pompe de căldură (conectând pompe monobloc la sisteme de încălzire)
Informații: Schimbător de căldură Nordic Tec Ba-32-60
- Material: schimbător cu 60 de plăci construit din oțel inoxidabil 316L
- Brazare: cupru / 99,99% Cu
- Grosimea unei plăci: 0,4 mm / placă ondulată
- Interval de temperatură: de la -185 °C până la +230 °C
- Putere termică nominală - până la 330 kW în funcție de temperatura de alimentare și debit
- Debit: 12 m³/h sau 12.000 l/h
- Presiune de funcționare: 30 bar (testat la 45-60 bar) (Schimbător nedestinat fluidelor gazoase).
- Diametrul racordurilor: 1 inch / DN25
Suprafață de schimb de căldură - Schimbătoare de căldură cu 60 de plăci - Nordic Tec Ba-32-60 : 1,92 m²
Diagrama de mai sus arată poziția schimbătorului de căldură cu plăci Ba-32-60 în cadrul seriei de schimbătoare de căldură Ba-32. Această serie de schimbătoare este bazată pe plăci de dimensiuni 286x116 mm, un format pe care l-am putea defini ca fiind clasic pentru dispozitivele de acest tip care transferă căldură. Schimbătorul în cauză are 60 de plăci, care oferă o suprafață totală de schimb de căldură de 1,92 m². Aceasta este o suprafață de plăci destul de considerabilă, care permite utilizarea schimbătorului nu doar în locuințe unifamiliale, ci și în clădiri mai mari sau în instalații mai exigente.
Un schimbător de căldură cu o suprafață a plăcilor de aproape 2 m² – poate funcționa cu o pompă de căldură monobloc?
O suprafață totală de aproape 2 metri pătrați este suficientă chiar și pentru a maximiza performanța în sistemele la temperaturi scăzute, de aceea schimbătorul de căldură cu plăci Ba-32-60 este o alegere bună pentru conectarea pompelor de căldură monobloc (sau, mai rar, split) la sistemele de încălzire. Vorbim despre utilizarea unui schimbător cu plăci pentru a separa circuitul pompei de căldură de restul instalației de încălzire, fie din dorința de a umple circuitul pompei de căldură cu glicol, fie din necesitatea de a-l separa de o instalație veche deschisă (în acest caz ar putea fi vorba și de o pompă de căldură split).
Cu toate acestea, este important să ne amintim că, atunci când vorbim despre utilizarea schimbătorului Ba-32-60 cu o pompă de căldură, ne referim la un sistem lichid-lichid, așa cum este descris mai sus. Ba-32-60 nu este un schimbător adecvat pentru freon. Dacă cauți o opțiune de dimensiuni similare, dar pentru freon, verifică schimbătorul de căldură Ba-26-60-F, care poate fi utilizat ca condensator sau evaporator pentru o pompă de căldură.
Cele mai comune aplicații - schimbător de căldură Ba-32-60
- instalații de încălzire cu cazane pe cărbune de până la aproximativ 60-70 kW,
- cu cazane pe eco-pelete de până la aproximativ 70 kW
- colaborare cu încălzitoare pe glicol
- răcire industrială
- pompe de căldură monobloc / split cu putere nominală între 8 și 13 kW
- instalații separate cu glicol

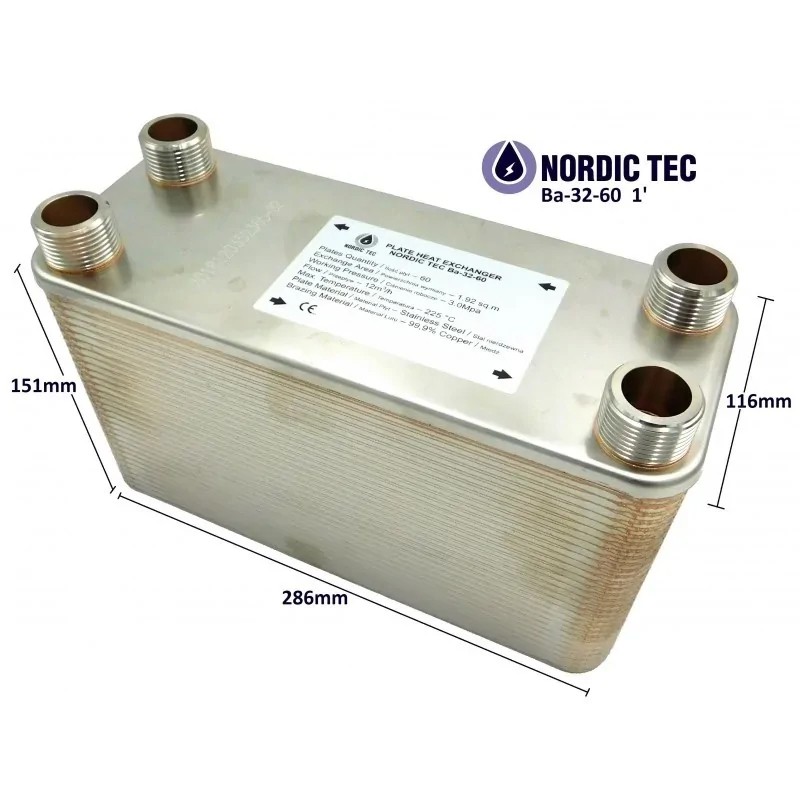

Dimensiunile schimbătorului de căldură cu 60 de plăci - Ba-32-60
(A) - 286 mm
(B) - 116 mm
(F) - 151 mm
(C) - 243 mm
(D) - 72 mm
_______
Conectarea în contracurent a schimbătorului de căldură cu plăci pentru încălzirea centralizată
Schimbătoarele cu plăci trebuie întotdeauna conectate în mod contracurent, adică conform principiului fluxului în contracurent (cu excepția cazului în care producătorul indică altfel). Toate dispozitivele Nordic Tec se bazează pe acest principiu, ceea ce înseamnă că doar o conectare în contracurent a schimbătoarelor de căldură garantează randamentul maxim al aparatului. Pe scurt, această regulă implică faptul că direcția fluxului fluidelor de încălzire trebuie să fie opusă între ele, așa cum este ilustrat în desenul de mai jos. Dacă dispozitivul este conectat într-un mod care nu respectă principiul fluxului în contracurent, schimbătorul va pierde între 30% și 50% din eficiența sa potențială. Va continua să funcționeze, dar probabil vei observa diferența sub forma unei case slab încălzite. Dacă dorești informații suplimentare sau ai îndoieli cu privire la faptul că instalatorul a conectat dispozitivul în contracurent, contactează-ne.
