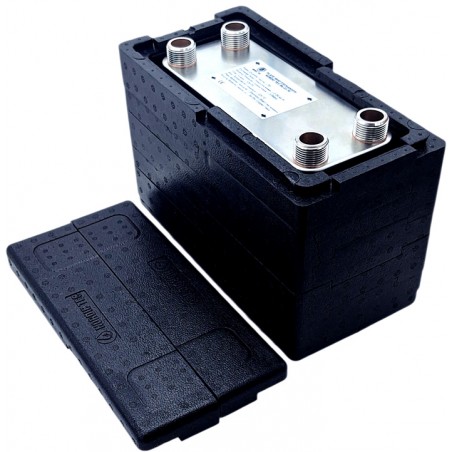

Schimbător de căldură cu plăci cu o putere de 390 kW pentru pompe de căldură Monobloc/Split (apă/apă sau apă/glicol), dar potrivit și pentru surse de căldură tradiționale, cum ar fi cazane mari pentru încălzire și producerea apei calde menajere.
✅ Livrare gratuită în România

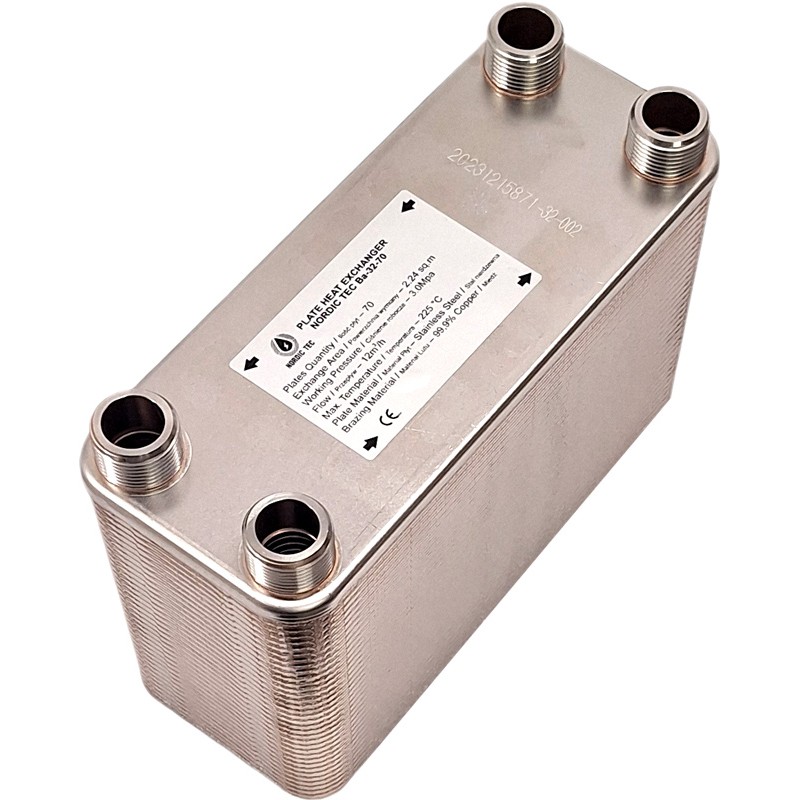

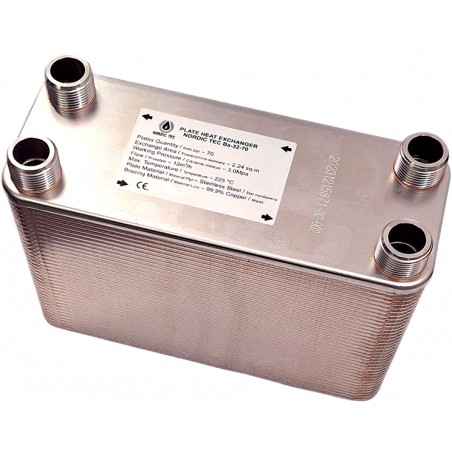

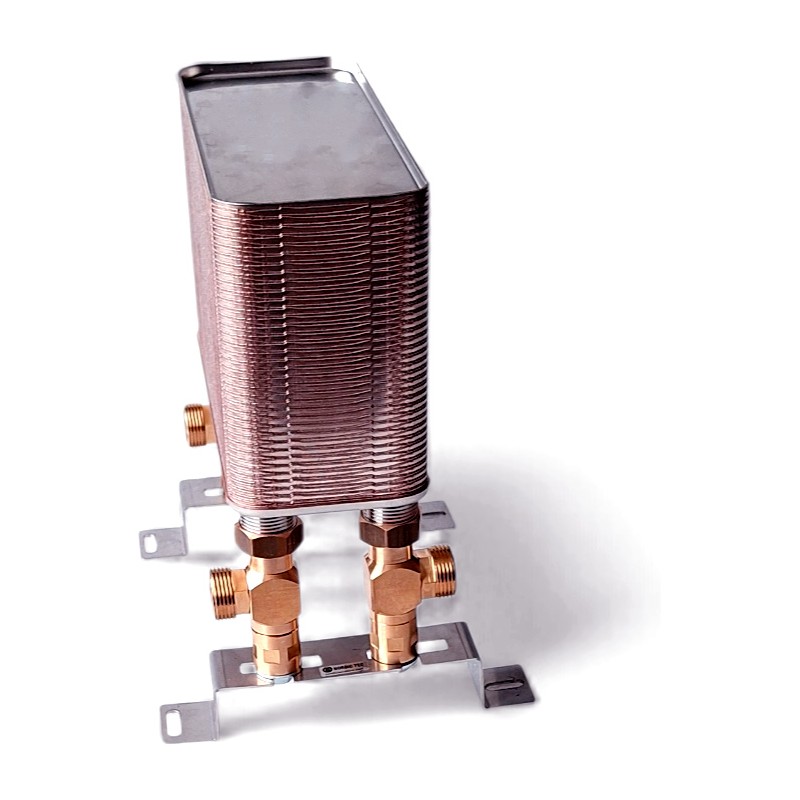

Schimbător de căldură clasic cu plăci, cu conexiuni de 1 inch, 70 de plăci.
Acest model este adesea utilizat pentru pompe de căldură monobloc, pentru a separa circuitul de glicol de apă.
Date tehnice - Schimbător de căldură cu plăci pentru încălzire
Graficul de mai sus arată o comparație a suprafețelor de schimb de căldură, adică suprafața activă a plăcilor din oțel din schimbătoarele de căldură Nordic Tec Ba-32, în relație cu numărul de plăci. Modelul Ba-32-70 are 70 de plăci, ceea ce creează o suprafață totală de 2,24 metri pătrați. Mai jos explicăm ce înseamnă această valoare în practică, deoarece suprafața de schimb de căldură este factorul principal care determină alegerea unui schimbător de căldură cu plăci pentru un cazan sau pentru o pompă de căldură, sau pentru orice altă utilizare. În practică, suprafața plăcilor determină câți kW de putere pot fi gestionați corect de către cazan sau pompă de căldură prin intermediul unui anumit model de schimbător. Suprafața indicată de 2,24 m² plasează acest model ca fiind destul de mare și destul de eficient, permițând gestionarea unor surse de căldură destul de consistente, așa cum este descris mai jos.

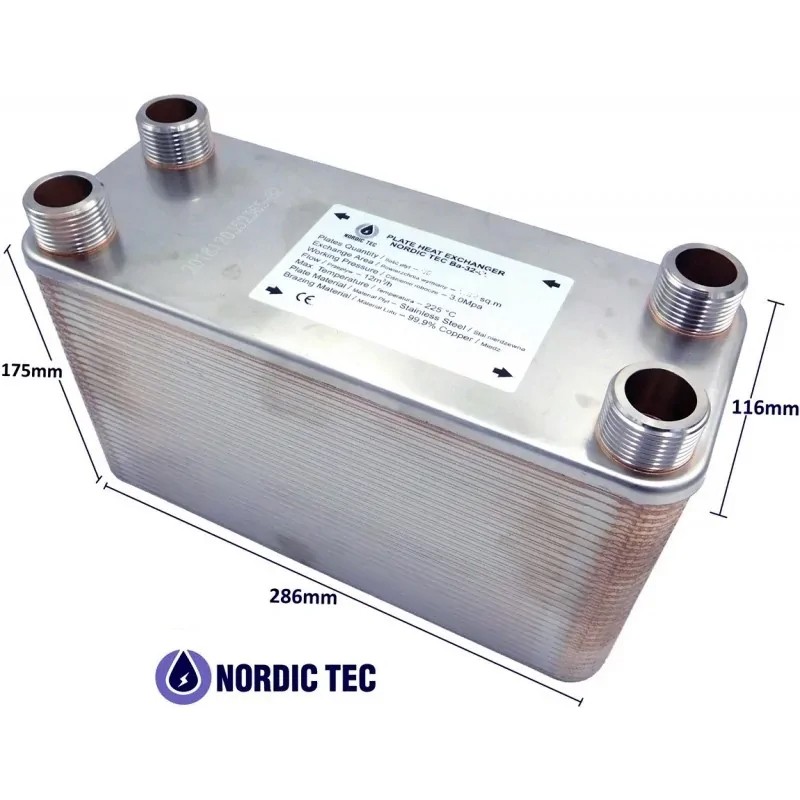

Dimensiuni - Ba-32-70:
(A) - 286 mm
(B) - 116 mm
(F) - 175 mm
(C) - 243 mm
(D) - 72 mm
__
Din păcate, deoarece schimbătoarele de căldură cu plăci au o gamă uriașă de aplicații, există practic un număr infinit de combinații și parametri, cum ar fi tipurile de fluide, fiecare având un căldură specifică diferită, debite, temperaturi inițiale, scopuri de răcire sau încălzire și putere în kW. Schimbătoarele de căldură Nordic Tec pot funcționa practic cu orice tip de sursă de căldură, cum ar fi cazane, șeminee sau pompe de căldură. Pot încălzi atât clădiri rezidențiale relativ mici, cât și săli de sport sau clădiri publice. Sunt potrivite și pentru aplicații de refrigerare, lucrând cu majoritatea fluidelor disponibile, cum ar fi glicolul.
Prin urmare, este mai ușor să răspunzi la întrebarea "Cum să alegi un schimbător de căldură" atunci când ai informații specifice despre aplicația prevăzută a schimbătoarelor, de exemplu în opțiuni de încălzire, și informații de bază despre acea aplicație. Dacă ai dificultăți în alegerea schimbătorului, cel mai bine este să apelezi la specialiști și să ne contactezi.
Te invităm, de asemenea, să vizitezi blogul nostru, unde vei găsi mai multe informații, inclusiv selecția de schimbătoare de căldură pentru cazane pe gaz sau pelete. De asemenea, vei găsi un articol care explică ce se poate întâmpla dacă alegi un schimbător cu plăci prea mic.

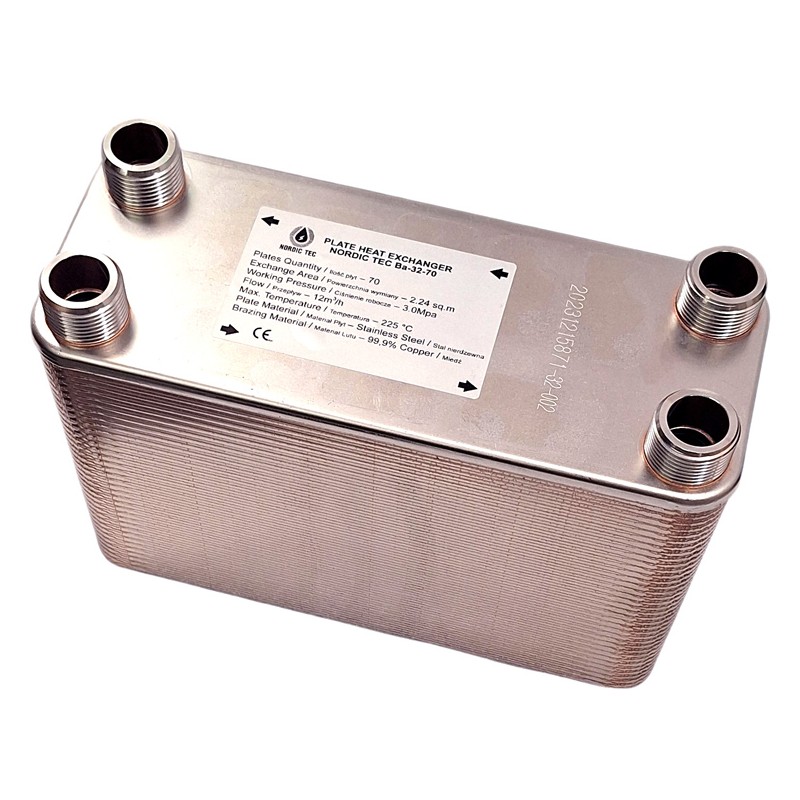

"Ba" este denumirea noastră pentru un schimbător de căldură brazat prin metoda sub vid, adică un model clasic cu plăci. Numărul din centru reprezintă suprafața de transfer de căldură a unei singure plăci, adică 0,032 m². Numărul final indică numărul de plăci: acest model are 70. Dacă înmulțim numărul de plăci cu suprafața unei singure plăci, obținem suprafața totală a schimbătorului, care este de 2,24 m², o suprafață destul de respectabilă care permite gestionarea, de exemplu, a pompelor de căldură, chiar și în aplicații care necesită încălzire la temperatură scăzută, cum ar fi încălzirea în pardoseală. Acesta este doar unul dintre exemple. Toate simbolurile noastre pentru schimbătoarele cu plăci urmează această schemă.
Schimbătorul de căldură Ba-32-70 este adesea vândut ca schimbător pentru pompe de căldură și este de obicei utilizat pentru a separa pompa de căldură de sistemul de încălzire centralizată. Acest lucru se întâmplă adesea atunci când se decide să se umple circuitul pompei de căldură cu glicol (o practică comună pentru pompe monobloc), dar și pentru a separa circuitul pompei de căldură de o instalație veche cu circuit deschis (ceea ce se întâmplă și cu unitățile split). Acest model este ideal ca schimbător pentru pompe de căldură de la 8 kW la 16 kW, iar în unele cazuri chiar și pentru pompe de căldură de până la 18 kW. Alegerea depinde, desigur, de temperaturile de alimentare, de condițiile instalației și de utilizarea glicolului (ca în monoblocuri) sau apei. În general, la alegerea unui schimbător pentru o pompă de căldură, pentru fiecare 10 kW de putere, ar trebui să ai o suprafață de plăci între 1,5 m² și 3,0 m² pentru o pompă monobloc care funcționează cu glicol, sau între 1,2 m² și 2,5 m² pentru o pompă de căldură care funcționează cu apă. Diferența depinde în principal de temperatura de funcționare prevăzută. Un schimbător de căldură mai mare va fi necesar pentru sistemele la temperatură scăzută (de exemplu, dacă întregul sistem funcționează cu încălzire în pardoseală).
Cu toate acestea, schimbătorul de căldură Ba-32-70 se comportă la fel de bine și cu surse de căldură mai convenționale, cum ar fi cazanele. În acest caz, având în vedere inerția mai mare a sursei de căldură, puterea acesteia poate fi mult mai mare decât în cazul pompelor de căldură moderne. Schimbătorul Ba-32-70 poate gestiona cu ușurință cazane mari pentru încălzire, sau chiar cascade de cazane, care depășesc cu mult nevoile unei case unifamiliale. Acest schimbător cu plăci este capabil să transfere căldura de la cazane cu putere între 70 kW și 80 kW, iar în unele cazuri chiar mai mult. Se poate spune că Ba-32-70 își găsește cu ușurință aplicația și în clădiri industriale mari. Tipul de combustibil utilizat de cazan nu are o mare importanță: poate fi un cazan pe cărbune, lemn, pelete sau un cazan pe condensare (gaz).
