Schimbător de căldură cu 90 de plăci pentru cazane sau pompe de căldură monobloc
Nordic Tec Ba-32-90 - 4x 1", 90 de plăci
Schimbătorul de căldură cu plăci sudate, Nordic Tec Ba-32-90, este proiectat pentru a sprijini pompe de căldură monobloc (circuite glicol-apă) sau alte soluții de transfer termic deosebit de solicitante.

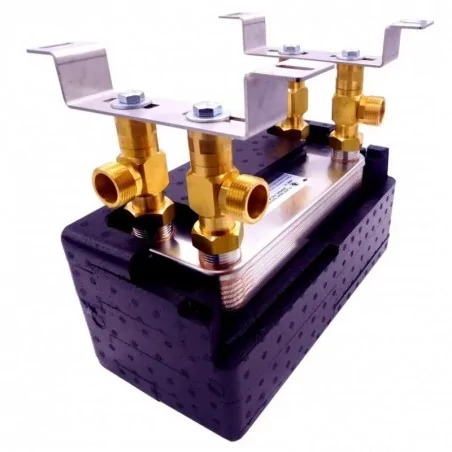

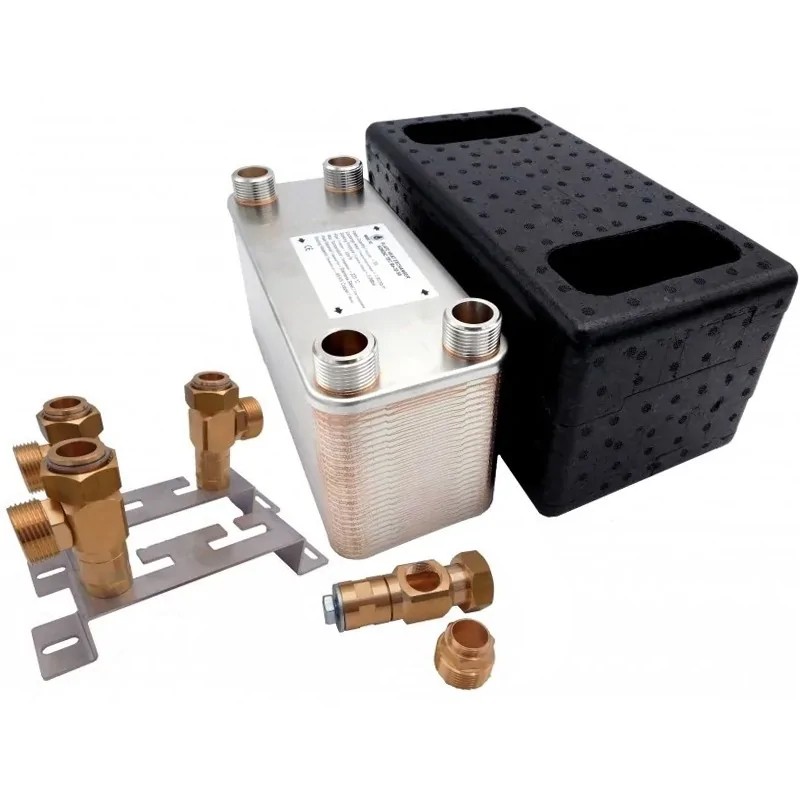

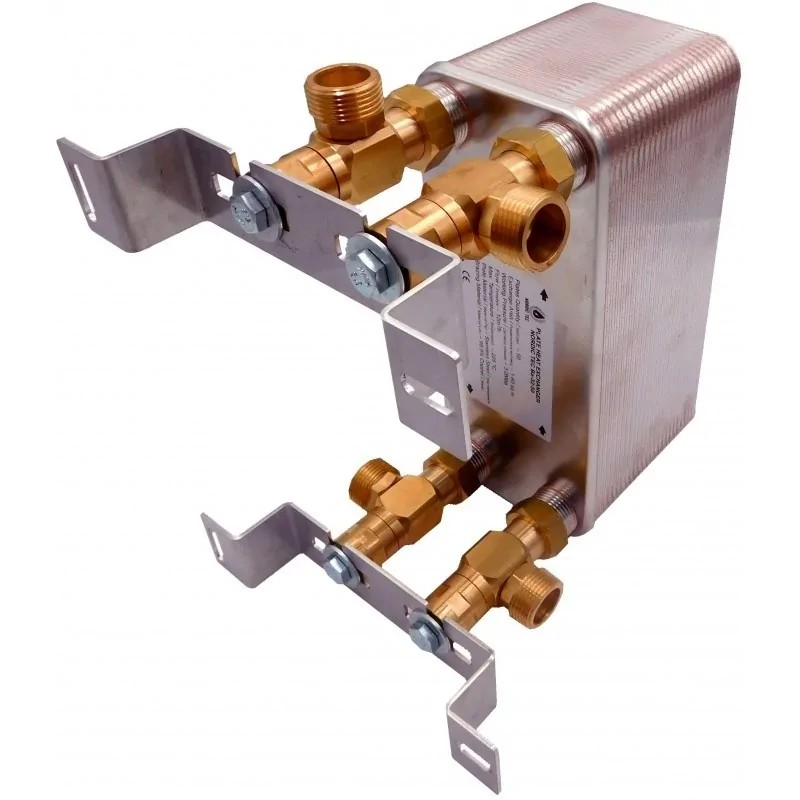

Fotografia arată schimbătorul de căldură Nordic Tec Ba-32-90 ca set complet, compus din izolație,
set de montare pe perete + valve cu termometru incluse. Accesoriile sunt opționale.

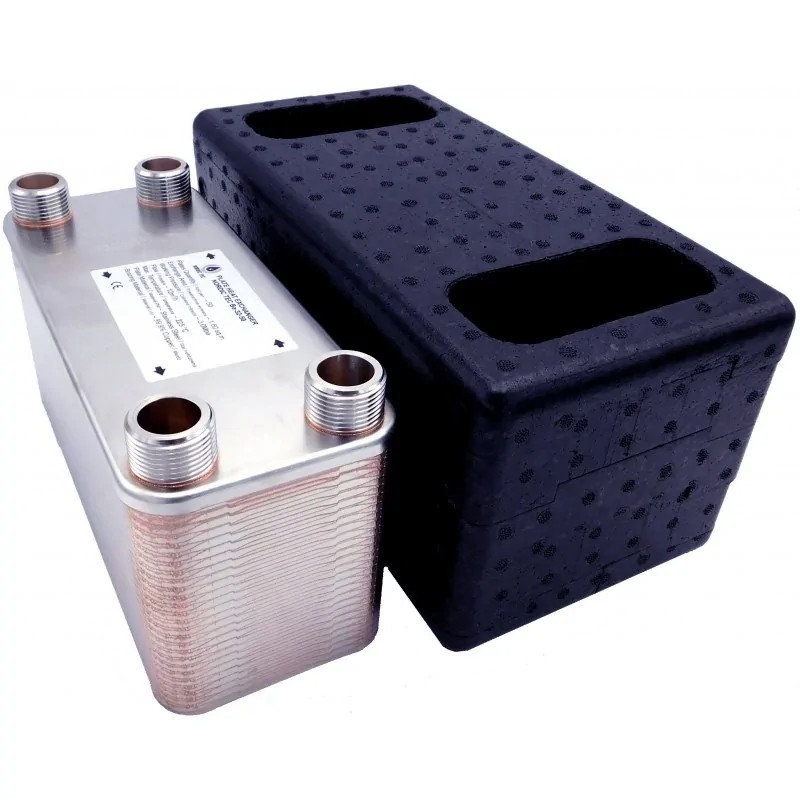

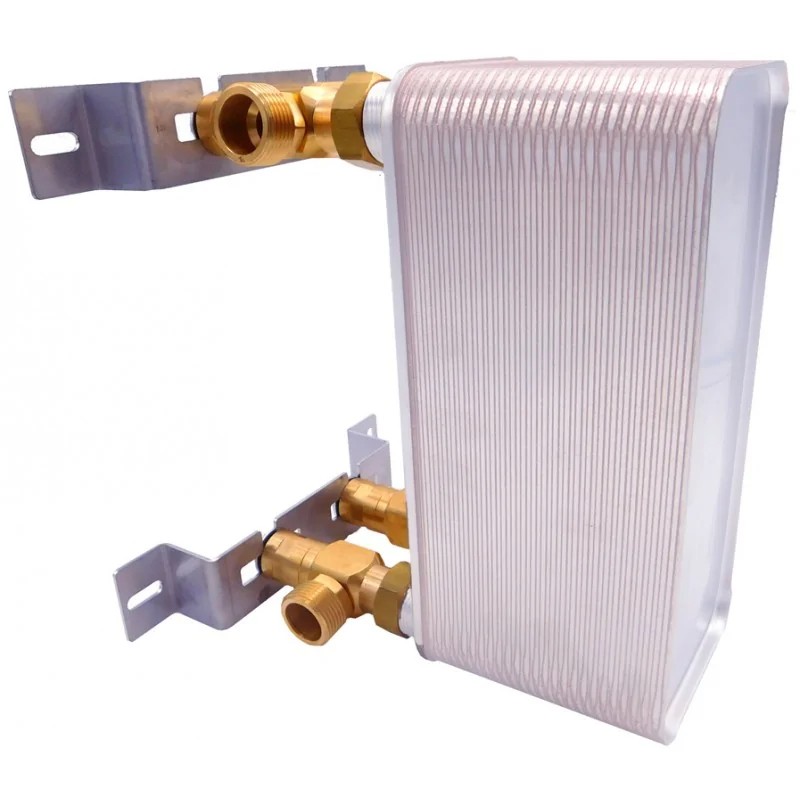

Schimbătorul cu 90 de plăci are o putere nominală de 500 kW, fiind potrivit pentru aplicații de înaltă performanță. Este un model cu plăci sudate, un schimbător de căldură clasic lichid-lichid, disponibil în versiunea doar schimbător sau în varianta cu izolație și suport de perete cu racorduri.
Date tehnice - Schimbător de căldură cu 90 de plăci pentru cazane sau pompe de căldură Ba-32-90
- Material plăci: Oțel inoxidabil L316 (V4A)
- Material sudură: 99,99% Cu
- Plăci: oțel - fiecare placă are o grosime de 0,4 mm
- Putere termică nominală - 500 kW în funcție de temperatura de alimentare.
În practică, aceasta corespunde unei puteri a cazanelor de aproximativ 90-100 kW, iar în unele cazuri până la 110 kW.
În ceea ce privește pompele de căldură, situația este mai complexă, deoarece selecția depinde de temperaturile de funcționare necesare. Cu toate acestea, există pompe de căldură monobloc cu puteri cuprinse între 10 kW și 22 kW (pentru circuite glicol-apă) sau între 12 kW și 24 kW (pentru circuite apă-apă).
- Interval de temperatură: de la -185 grade până la +230 grade Celsius
- Debit de apă: max. 12 m³/h | 12 000 l/h
- Presiune de funcționare: <30 bar (testat la 45-60 bar) - schimbător cu plăci lichid-lichid
Presiunea maximă admisă este de 30 bar, așadar acest schimbător de căldură este potrivit pentru conectarea sistemelor de pompe de căldură monobloc cu glicol la instalații de încălzire centralizată, dar nu este recomandat pentru gaze (cum ar fi freonul sau alți agenți frigorifici, care tind să funcționeze la presiuni mai mari de 30 bar).
- Diametru conexiuni: 1 inch | DN25
Schimb termic - suprafața plăcilor schimbătorului Ba-32-90: 2,88 m²
După cum se poate observa în graficul de mai sus, schimbătorul de căldură cu 90 de plăci Ba-32-90 este în prezent modelul cu cel mai mare număr de plăci din seria Ba-32, ceea ce îl face și cel mai mare schimbător din această categorie, cu o suprafață de schimb termic de 2,88 m². Această suprafață îi permite să funcționeze în centrale termice mari cu unități de încălzire de dimensiuni mari, cum ar fi cazane cu o putere nominală de 90-110 kW (care funcționează la temperaturi standard de alimentare de 50-60 grade Celsius).
Cu toate acestea, schimbătorul de căldură Ba-32-90 funcționează cel mai frecvent ca element de conectare între circuitul de glicol al unei pompe de căldură monobloc și un sistem de încălzire centralizată cu apă, sau conectează două circuite într-o instalație de pompă de căldură monobloc în care ambele părți funcționează cu apă (un caz mai rar). În această aplicație, schimbătorul Ba-32-90 poate funcționa cu pompe de căldură cu o putere cuprinsă între 10 și 22 kW. Intervalul, desigur, depinde de temperatura la care este proiectată să funcționeze pompa de căldură.
Dacă căutați modele cu o suprafață mai mare, merită să consultați seria mai mare de schimbătoare, care are și conexiuni pentru fluide de dimensiuni mai mari, cum ar fi seria Ba-60.
Utilizarea cea mai frecventă a schimbătorului cu 90 de plăci - nu doar pentru pompe de căldură
- Schimbător de căldură cu suprafață mare pentru instalații de încălzire centralizată - cu cazane pe cărbune până la aproximativ 90 kW, cazane pe eco-pellet până la aproximativ 90-100 kW
- Schimbător cu plăci pentru separarea pompei de căldură monobloc de sistemul de încălzire centralizată, utilizând o pompă monobloc cu o capacitate de până la 16-22 kW
- Separarea cazanelor pe gaz și a cazanelor pe combustibili solizi - pentru a crea un circuit scurt și a echilibra presiunile în sistemul de încălzire (funcție similară cu cea a unui separator hidraulic - colector cu pierderi mici)
- Colaborarea cu încălzitoare pe glicol în clădiri și structuri mai mari, de exemplu în ateliere de încălzire sau hale industriale, depozite și altele asemenea
- Răcire cu utilizarea uleiului termic sau a fluidelor similare

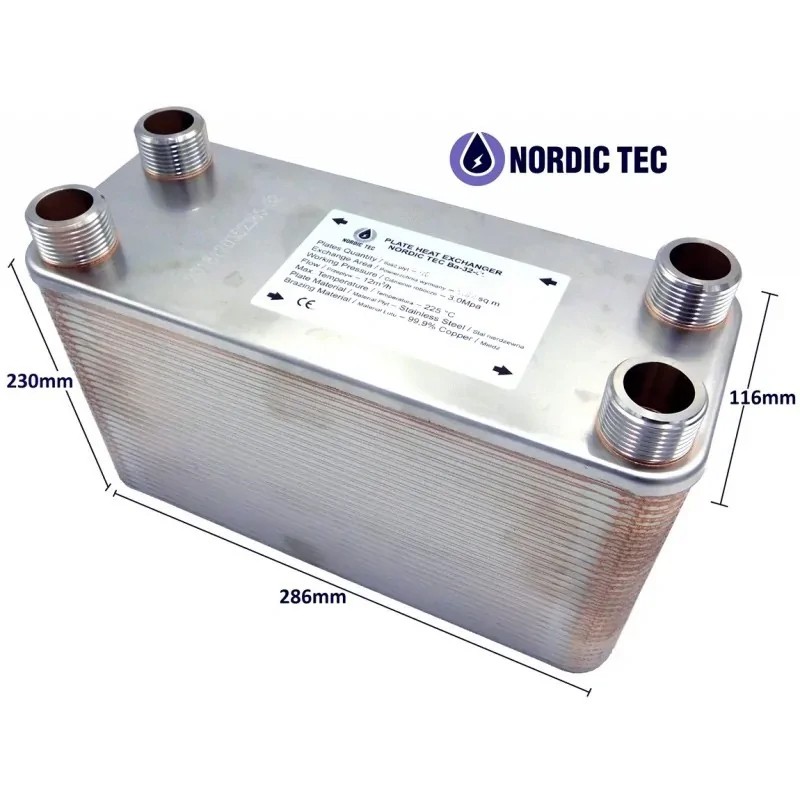

Dimensiuni - Ba-32-90:
(A) - 286 mm
(B) - 116 mm
(F) - 230 mm
(C) - 243 mm
(D) - 72 mm
__
Schimbător de căldură Nordic Ba-32-90 - pentru ce pompe de căldură este potrivit?
Schimbătorul de căldură Ba-32-90 din catalogul Nordic Tec este promovat ca schimbător pentru pompe de căldură, deoarece aceasta este cea mai frecventă utilizare pe care o întâlnim pentru acest model. Este un model pentru fluide lichide (nu gazoase), așadar este un schimbător proiectat pentru a separa circuitul pompei de căldură de sistem (de exemplu, pentru a o proteja de o instalație deschisă, așa cum se face atunci când se conectează cazane moderne pe gaz la instalații vechi deschise, dar mai des pentru a separa circuitul de glicol al pompei de căldură de sistemul de încălzire centralizată). Nu este un schimbător pentru agentul frigorific care funcționează în interiorul pompei de căldură sau al sistemelor de climatizare.
Pompele de căldură pot fi (și adesea sunt) de tip monobloc – de obicei funcționând cu glicol – dar și de tip split, mai frecvent utilizate cu apă.
Schimbătoare Ba-32-90 - ce putere a pompelor de căldură pot gestiona?
Selectarea unui schimbător cu plăci pentru conectarea unei pompe de căldură la o instalație de încălzire centralizată și apă caldă menajeră depinde în mod direct de suprafața plăcilor schimbătorului. Modelul Ba-32-90 are aproape 3 metri pătrați de suprafață. În acest caz, puterea maximă a pompelor de căldură pe care acest schimbător o poate gestiona pentru instalații la temperaturi ridicate este de aproximativ 22-24 kW (considerând ca temperaturi ridicate în acest caz specific cele de 50-55 grade Celsius). Rareori pompele de căldură funcționează constant la temperaturi mai mari.
Situația se schimbă semnificativ dacă instalația este la temperatură scăzută și pompa de căldură alimentează o clădire fără radiatoare, cu căldura distribuită direct prin colectoare pentru încălzire prin pardoseală (o clădire încălzită exclusiv cu încălzire prin pardoseală). Aceste instalații sunt alimentate la temperaturi de doar 30-35 grade Celsius, iar pentru a transfera o putere adecvată în kW, calculul se schimbă. În acest caz, un schimbător cu 90 de plăci de dimensiuni relativ mari poate gestiona pompe de căldură cu o putere maximă de până la 12 kW.
Mulți profesioniști și tehnicieni ar putea considera calculele noastre prea conservative, iar în realitate pompele de căldură nu necesită adesea o selecție atât de atentă a schimbătoarelor. Cu toate acestea, se ia în considerare durata de viață a instalației pe o perioadă de 2-3 sau 5 sezoane, și cu siguranță pe perioada de garanție. Scopul selecției unui schimbător este de a asigura funcționarea sa fără întreruperi timp de mulți ani, chiar 12 sau 15 ani. Trebuie luat în considerare îmbătrânirea naturală a dispozitivelor și scăderea treptată a eficienței acestora de-a lungul anilor. Acest lucru explică de ce este recomandabil să alegeți schimbătoare cu un anumit grad de rezervă.
Schimbător pentru pompă de căldură de 20 kW - 24 kW | Nordic Tec Ba-32-90
În concluzie, se poate afirma că Ba-32-90 este un schimbător pentru pompe de căldură cu o putere maximă de 20-24 kW, desigur pentru pompe monobloc, într-un circuit cu glicol (considerăm 20-22 kW) sau într-un circuit apă-apă (putem considera până la 24 kW). Diferența de schimb termic între glicol și apă este net în favoarea apei, de unde provine eficiența mai mare a sistemelor apă-apă în selecția dispozitivelor de schimb termic.
