Schimbător de căldură piscină NORDIC TEC B360 105kW

Schimbător de căldură pentru piscină 105 kW Nordic Tec B360

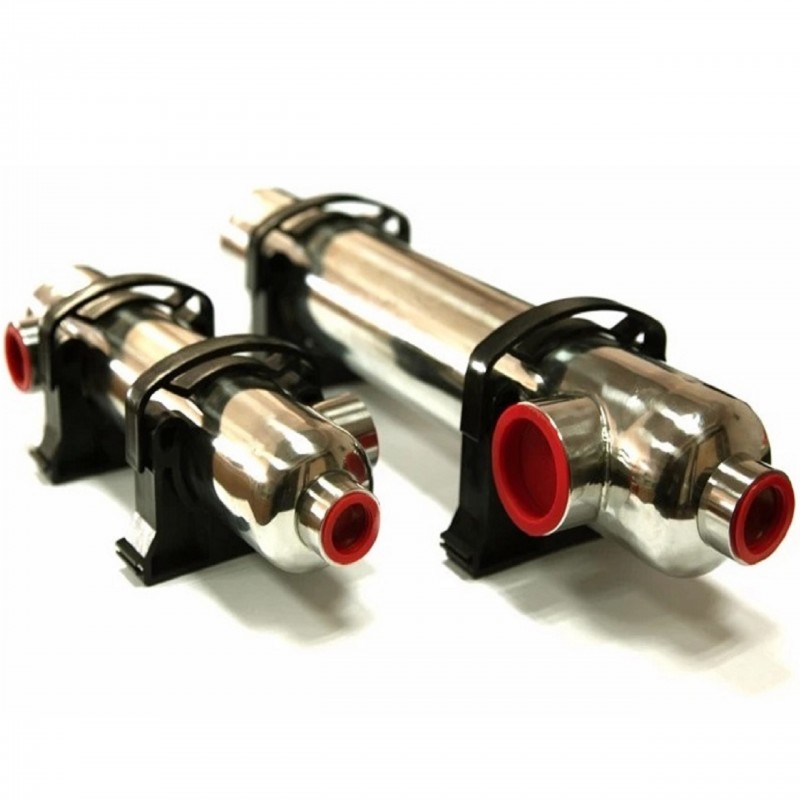

Schimbător de căldură cu fascicul tubular pentru piscină cu suporturi de montaj pe perete
Putere: 105 kW
Material: OȚEL INOX 316L (pentru apă dulce, fără adaos de sare)
Conexiuni: 2x 2" și 2x 1 1/2"
Suprafață de schimb termic: 0,85 m²

✅ Livrare gratuită a schimbătorului de căldură pentru piscină de 105 kW în toată România

Referinta: Schimbator-piscina-B360

Conditie

Disponibil

344,99 €

Cu TVA

Schimbător de căldură cu fascicul tubular B360 pentru încălzirea apei piscinei

Schimbător de căldură cu fascicul tubular B360 pentru încălzirea apei piscinei - 105 kW

Putere nominală: 105 kW (360 kBTU/h)

Schimbătorul de căldură cu fascicul tubular pentru încălzirea apei piscinei - B360 atinge puterea nominală de 360 kW (360 kBTU/h)
Când fluidele utilizate sunt exclusiv apă/apă (fără adăugarea de glicol sau alte soluții antigel) și diferența de temperatură dintre cele două circuite este de 60 °C. Acest lucru nu implică însă că schimbătorul pentru piscină poate obține o putere de 105 kW cu parametri de alimentare reduși, cum sunt cei tipici ai unei pompe de căldură.

Dacă diferența de temperatură dintre fluidul termic și cel de încălzit scade, și eficacitatea transferului de căldură (măsurată în kW) scade, urmând această tendință:
- pentru 50 °C = 85% | 89 kW
- pentru 40 °C = 70% | 73 kW
- pentru 30 °C = 55% | 57 kW
- pentru 20 °C = 40% | 42 kW
Când se utilizează fluide termice diferite cu proprietăți de transfer termic diferite, cum ar fi glicolul, valoarea de 105 kW trebuie considerată doar aproximativă.
Optând pentru un fluid antigel, de exemplu glicolul, eficiența transferului termic scade cu aproximativ 8-15%, în funcție de concentrația de glicol utilizată. Acest aspect este esențial de luat în considerare la alegerea unui schimbător de căldură pentru piscine.

Materialul schimbătorului de căldură (manta și tuburi): Oțel INOX 316L (100%, fără aditivi) - proiectat să funcționeze cu apă clorată, chiar și foarte clorată.

Destinație (fluide) - schimbătorul cu fascicul tubular pentru piscină B360 ✅ este proiectat pentru apă dulce, utilizarea cu apă care conține aditivi de sare sau apă de mare nu este recomandată. Dacă aveți o piscină cu apă de mare sau sărată, sau adăugați sare în apă, ar trebui să utilizați un schimbător de căldură din titan (Ti).

Debite nominale:

Fluid termic / partea sursei de căldură: 48 l/min
Fluid încălzit / apa piscinei: 358 l/min

Presiune de funcționare: până la 6 bar - Presiune de test: 10 bar

Conexiuni pentru fluide

2x 1.5 țoli - conexiuni ale fluidului termic - K1 și K4
2x 2 țoli - conexiuni ale fluidului încălzit - K3 și K2

Volumul piscinei (recomandat):

Până la 110 m3 nominal, menținând o diferență de temperatură între fluide de aproximativ 60 °C și debite adecvate.
În cazul unor parametri de încălzire insuficienți, volumul sugerat poate să nu fie gestionat corespunzător de către schimbătorul de căldură.

Dimensiuni:

Lungime cu racorduri de apă: 830 mm
Diametru: 90 mm

Aria de transfer termic al schimbătorului termic pentru piscină - modelul B360 - 0,85 m²

Aria de transfer termic al schimbătorului pentru piscină B360

Metode de conectare a schimbătoarelor pentru piscină B360 105 kW

K1 - intrarea fluidului termic (intrarea fluidului cald provenit de la sursa de căldură)
K2 - ieșirea fluidului încălzit (ieșirea apei piscinei, retur în piscină)
K3 - intrarea fluidului de încălzit (intrarea apei piscinei care se dorește a fi încălzită)
K4 - ieșirea fluidului termic (ieșirea fluidului cald, retur la sursa de căldură)

Cum se conectează schimbătorul de căldură pentru piscină B360

Schimbătoarele pentru piscină sunt conectate în mod contracurent, așa cum se arată în imaginea de mai sus, pentru a obține eficiența maximă de transfer termic.

_________

Schimbător de căldură pentru piscină de 50 m³ sau chiar 100 m³ - ce tip de piscină poate servi schimbătorul B360

Principalul factor care determină mărimea piscinei pe care o poate servi schimbătorul de căldură B360 depinde de caracteristicile sursei de căldură, și anume de puterea sa, de temperatura de alimentare furnizată și de debitul apei calde (fluid termic) pe care îl poate asigura. Este important de reținut că un schimbător pentru piscină, ca dispozitiv de transfer termic, este pur și simplu un corp metalic modelat astfel încât să funcționeze ca un transmițător de energie termică. Schimbătorul în sine nu produce căldură, ci doar o transferă la apa piscinei și, dacă sursa de căldură nu este suficient de puternică, o creștere a dimensiunii schimbătorului nu va face o mare diferență în încălzire. Cu toate acestea, schimbătorul pentru piscină B360 este deja un dispozitiv de dimensiuni mari și, în condiții adecvate, poate servi piscine de până la 100 sau chiar 120 m³.

Este foarte importantă diferența de temperatură dintre fluidul termic și apa piscinei. Se consideră că, dacă această diferență este de 60 °C și dacă există debite suficient de mari pe ambele părți, acest schimbător poate atinge o putere de 105 kW, cu condiția ca sursa de căldură să poată furniza această putere. Această capacitate ar fi suficientă pentru a încălzi o piscină de 120 metri cubi într-un mod mai mult decât satisfăcător.

În practică, dacă piscina este încălzită de un cazan (alimentat cu orice combustibil) cu o temperatură de alimentare setată în jurul valorii de 50-60 °C (adică cu o diferență între fluide de aproximativ 25-30 °C), schimbătorul B360 se dovedește optim pentru piscine cu un volum de apă de zeci de mii de litri, de exemplu pentru piscine de 50 m³ sau 60 m³. Cu toate acestea, selecția schimbătorului de căldură pentru o piscină este complexă și nu este posibil să se ofere informații precise într-un scurt text; fiecare caz ar trebui evaluat individual.
