Vi se pare că filetul unei supape, a unui schimbător de căldură, a unui cot - sau al oricărui dispozitiv hidraulic cu conexiuni filetate - nu respectă standardele? Nu are dimensiunea pe care ar fi trebuit să o aibă?
Câți mm ar trebui să aibă un filet de 1 țol? Și câți mm ar trebui să aibă un filet de 1 1/4"?
În acest articol veți găsi răspunsuri la aceste întrebări - și veți putea verifica orice filet, interior sau exterior, din punct de vedere al dimensiunii.

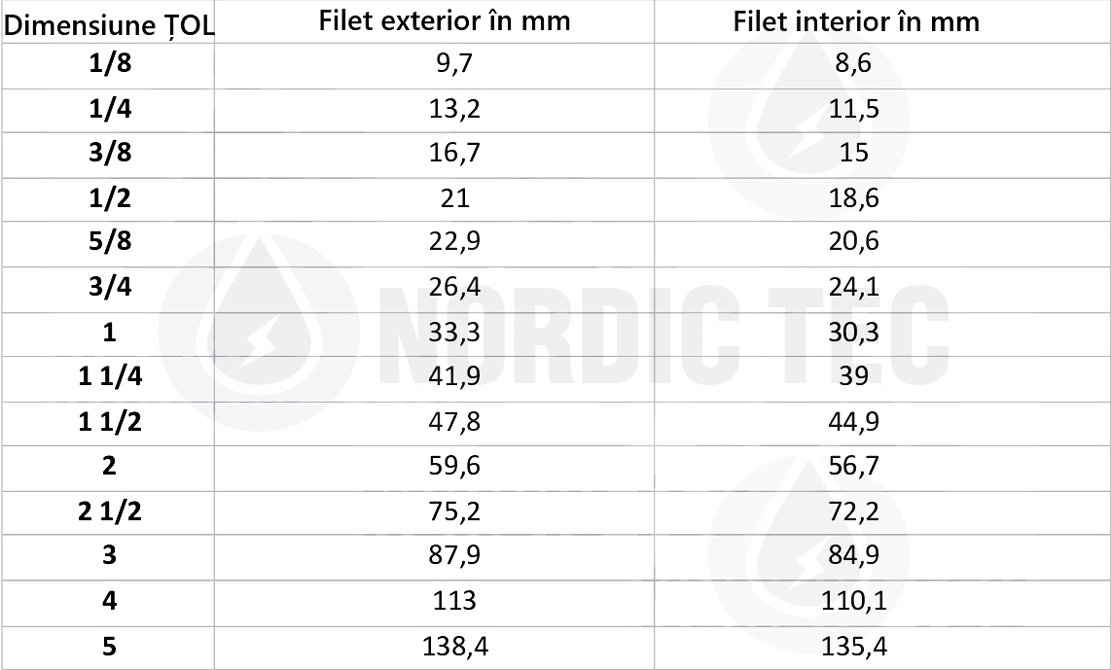

Într-un singur tabel prezentăm dimensiunile filetelor atât în sistem metric (adică în milimetri), cât și în sistemul în țoli (adică în "țoli" - măsură utilizată frecvent în hidraulică). Mulți oameni sunt convinși că un țol în hidraulică corespunde aceluiași principiu ca în matematică și că un astfel de filet trebuie să aibă 24mm. Acest lucru nu este adevărat - deoarece filetele de 1 țol au fost adaptate de-a lungul timpului la țevi cu astfel de diametre. Dimensiunea lor reală - precum și a filetelor de orice altă dimensiune - o puteți găsi în tabelul de filete metrice (tabelul de filete în țoli), pe care îl puteți vedea mai jos:
Tabelul dimensiunilor filetelor – versiunea PDF
Tabelul de mai sus cu filete în țoli pentru țevi se referă, desigur, la filetele BSP, adică standardul utilizat în mod obișnuit în Europa, în Romania și în majoritatea țărilor. Acesta este un standard de filet creat în secolul al XIX-lea pentru a asigura compatibilitatea între dispozitivele hidraulice fabricate în diferite țări. A fost creat în Marea Britanie - iar dezvoltarea sa este British Standard Pipe. Cu ajutorul acestui tabel de filete în țoli pentru țevi - veți putea verifica orice filet din punct de vedere metric - adică să-i verificați dimensiunea în mm.

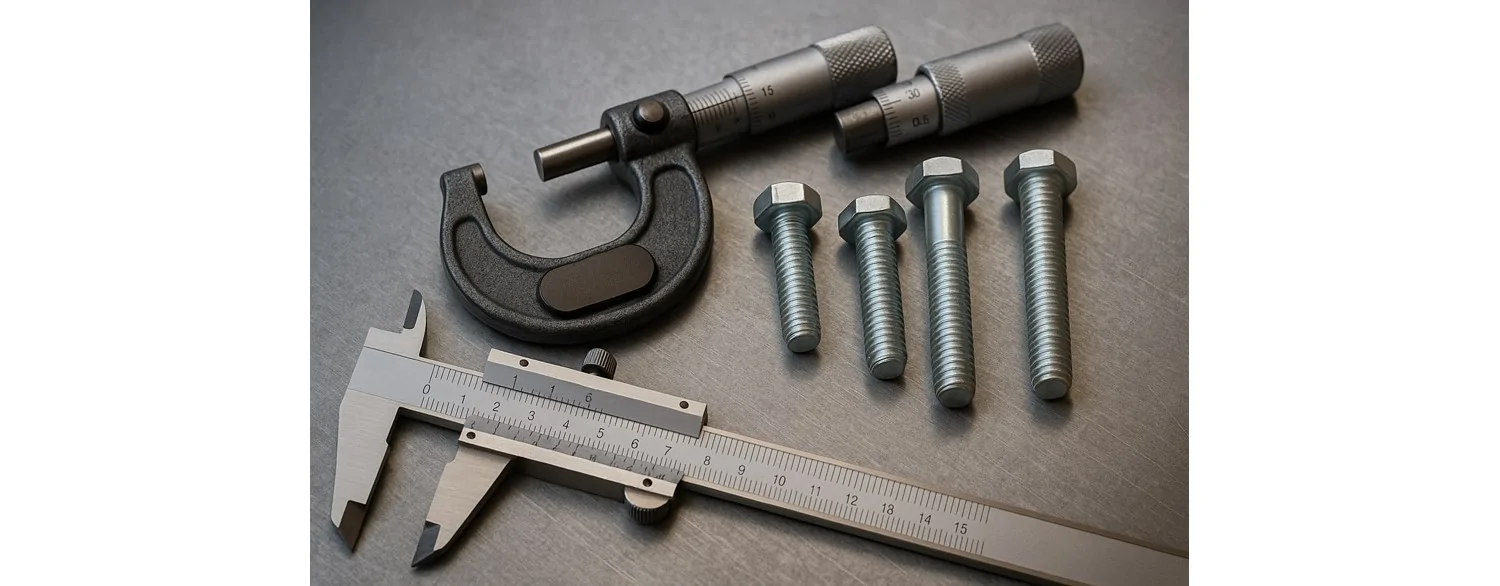

Dimensiunea unui filet este cel mai bine măsurată cu un șubler, desigur, trebuie verificat astfel încât să se captureze diametrul său, adică cea mai lungă axă care traversează întregul filet. Dacă nu avem un șubler, putem face acest lucru cu o riglă obișnuită.
După măsurarea filetului, când știm câți milimetri are - putem identifica dimensiunea sa în țoli.
Alte standarde de filet utilizate pe scară largă sunt NPT sau, de exemplu, SAE. Acestea au de asemenea denumiri în țoli, însă diferă de filetele BSP utilizate în mod obișnuit. Acest lucru depinde, desigur, și de regiunea geografică – de exemplu, în SUA și Canada, filetele NPT sunt cele mai răspândite.
Filetul de 1 țol, alături de filetul de 3/4 țol, este una dintre cele mai frecvent întâlnite dimensiuni utilizate în hidraulică, perfect adaptată nevoilor caselor unifamiliale. Prin urmare, dimensiunile filetului de 1 țol sunt cele mai căutate pe internet.
Filetul de 1 țol are următoarele dimensiuni: 30,3 mm (filet interior) și 33,3 mm (filet exterior).
Filetele de 5/4" sunt o dimensiune puțin mai mare, astăzi utilizată mult mai rar în construcțiile noi decât în trecut. În trecut - în perioada în care erau utilizate pe scară largă așa-numitele sisteme deschise, care funcționau gravitațional (adică fără pompă) - erau folosite foarte des. Cu toate acestea, astăzi sunt încă utilizate.
Dimensiunile filetului de 5/4 țol sunt: 39 mm (filet interior 5/4") și 41,9 mm (filet exterior 5/4").
Filetul de 3/4 țol - adesea descris simplu ca filet de 3/4" - are următoarele dimensiuni: 24,1 mm (filet interior 3/4") și 26,4 mm (filet exterior 3/4"). Acesta este, alături de filetele de 1 țol, una dintre cele mai populare dimensiuni utilizate în hidraulică. Popularitatea sa a crescut semnificativ odată cu apariția construcțiilor noi, care se bazează pe clădiri cu suprafețe mai mici și pe instalații de încălzire bazate pe țevi mai subțiri.
Disponibil
Disponibil
Filetul de 1/2 țol este una dintre dimensiunile mai mici, utilizat mai rar în construcții decât tipurile anterioare, adică filetele de 1 țol și 3/4 țol. Cu toate acestea, nu este rar și este adesea folosit. Este adesea denumit simplu G1/2.
Filetul de 1/2 țol are următoarele dimensiuni: 18,6 mm (filet interior 1/2") și 21,0 mm (pentru filet exterior 1/2").
După cum indică tabelul de dimensiuni ale filetelor prezentat mai sus - Filetul de 1/4 țol are următoarele dimensiuni: 11,5 mm (filet interior 1/4") și 13,2 mm (filet exterior 1/4"). Filetul de 1/4 țol este, în general, prea mic, ceea ce nu se traduce într-o eficiență prea mare în ceea ce privește debitul. Cu toate acestea, este folosit destul de des, de exemplu, în cazul robinetelor cu debit mic sau a filtrelor trifazice, similar cu lămpile UV mici pentru apă.
Filetele de 3/8 sunt destul de mici și sunt utilizate sporadic. Rareori sunt întâlnite în instalațiile de încălzire și apă caldă, dar apar. Sunt utilizate pe scară largă, de exemplu, în automatică și mecanică.
Filetele de 3/8" convertite în milimetri au următoarele dimensiuni: 15 mm (filet interior 3/8") și 16,7 mm (filet exterior 3/8").
Disponibil
Disponibil
