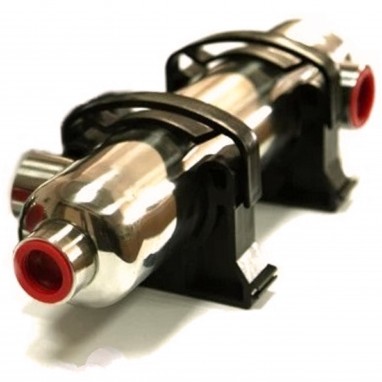

Schimbător de căldură piscină NORDIC TEC B300 88kW

Schimbător de căldură cu fascicul tubular de 88 kW pentru încălzirea eficientă a apei piscinei

Schimbător de căldură cu fascicul tubular pentru încălzirea apei piscinei - 88 kW

Putere nominală: 88 kW (300 kBTU/h)

• Schimbătorul de căldură cu fascicul tubular pentru piscină - B300 atinge puterea nominală de 88 kW (300 kBTU/h)
  Atunci când fluidele utilizate sunt exclusiv apă/apă (fără adăugarea de glicol sau alte lichide antigel) și diferența de temperatură între cele două circuite este de 60 °C. Cu toate acestea, acest lucru nu înseamnă că schimbătorul de căldură pentru piscină poate atinge o putere de 88 kW cu parametri de alimentare inferiori, cum ar fi cei furnizați de o pompă de căldură.

  Dacă diferența de temperatură dintre fluidul termic și cel care trebuie încălzit scade, eficiența transferului de căldură (exprimată în kW) scade, conform următoarei tendințe:
  - pentru 50 °C = 85% | 74 kW
  - pentru 40 °C = 70% | 62 kW
  - pentru 30 °C = 55% | 48 kW


• Când se utilizează fluide termice diferite cu proprietăți de transfer termic diferite, cum ar fi glicolul, valoarea de 88 kW trebuie considerată doar aproximativă.
• Dacă se optează pentru un lichid antigel, cum ar fi glicolul, eficiența transferului de căldură se va reduce cu aproximativ 8-15%, în funcție de procentul de glicol prezent. Acest factor este crucial de luat în considerare la selectarea unui schimbător de căldură pentru piscine.

Materialul schimbătorului de căldură (manta și tuburi): Oțel Inoxidabil - INOX (fără aditivi) - proiectat pentru a funcționa cu apă clorată, chiar și foarte clorată. În cazul apei sărate, trebuie utilizat un schimbător de căldură din titan.

Destinație (fluide) - schimbătorul de căldură cu fascicul tubular pentru piscină B300 ✅ este proiectat pentru apă dulce, utilizarea cu apă care conține aditivi de sare sau apă de mare nu este recomandată.

Debite nominale:

• Fluid termic / partea sursei de căldură: 42 l/min
• Fluid încălzit / apa piscinei: 325 l/min

Presiune de funcționare: până la 6 bar - Presiune de testare: 10 bar

Conexiuni pentru fluide

• 2x 1,5 inch FF - conexiuni fluid termic - K1 și K4
• 2x 2 inch FF - conexiuni fluid încălzit - K3 și K2

Volumul piscinei (recomandat):

• Până la 90 m3 nominal, menținând o diferență de temperatură între fluide de aproximativ 60 °C și debite adecvate.
• În cazul unor parametri de încălzire insuficienți, volumul sugerat poate să nu fie gestionat corespunzător de către schimbătorul de căldură.

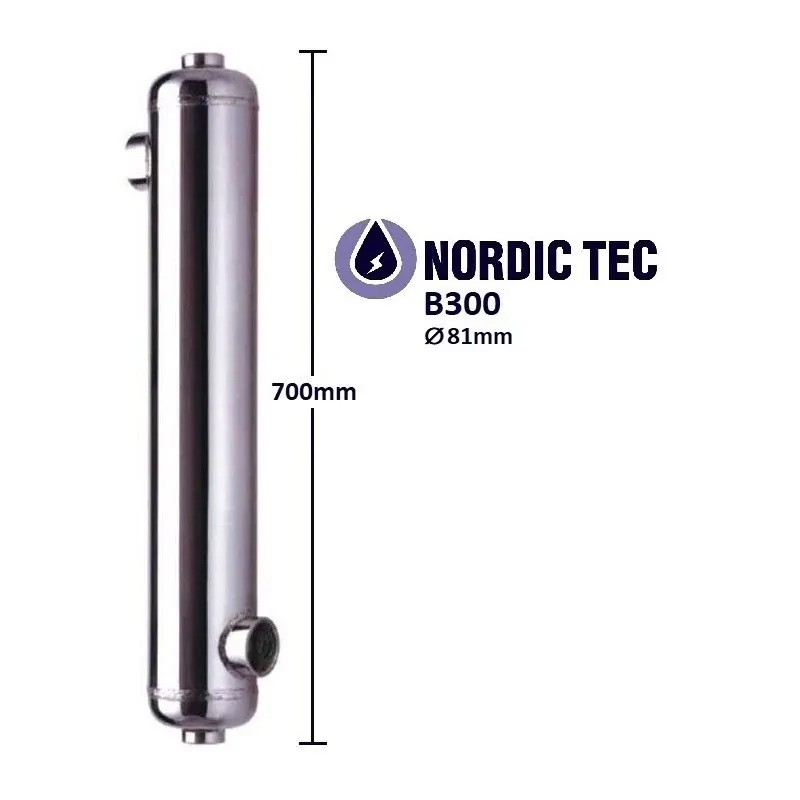

Dimensiuni:

• Lungime cu racorduri apă: 700 mm
• Diametru: 81 mm

Suprafața de transfer termic al schimbătorului de căldură pentru piscină - modelul B300 - 0,64 m²

Conectarea schimbătorului de căldură cu fascicul tubular pentru încălzirea piscinei | B300

• K1 - intrare fluid termic
• K2 - ieșire fluid încălzit
• K3 - intrare fluid încălzit
• K4 - ieșire fluid termic

Schimbătoarele de căldură pentru piscine, adică toate modelele din seria Nordic Tec B-Serie, trebuie conectate în contracurent pentru a asigura eficiența maximă a transferului de căldură. Nerespectarea acestei configurații duce la o reducere semnificativă a eficienței, cu probleme ulterioare în încălzirea piscinei.

Schimbătoare de căldură cu fascicul tubular: nu doar pentru încălzirea piscinelor

Schimbătoarele de căldură pentru piscine sunt dispozitive proiectate pentru a încălzi apa piscinei în mod eficient și economic, în combinație cu diverse surse de căldură, cum ar fi pompe de căldură, panouri solare sau surse tradiționale, cum ar fi cazane sau șeminee. Spre deosebire de modelele tradiționale cu plăci, care ar cauza pierderi excesive de presiune și, prin urmare, un consum mai mare al pompelor, schimbătoarele de căldură moderne pentru piscine sunt realizate cu fascicul tubular, permițând un flux liber de apă și reducând la minimum pierderile de presiune. Aceste dispozitive sunt esențiale pentru încălzirea piscinei, indiferent de sursa principală de căldură utilizată în sistem.

Schimbător de căldură pentru piscină Nordic Tec B300 în aplicații marine | răcirea motoarelor bărcilor

Schimbătoarele de căldură pentru piscine, inclusiv modelul B300, sunt, de asemenea, utilizate în aplicații marine ca radiatoare pentru răcirea motoarelor bărcilor, folosind apa exterioară ca fluid de răcire. Acest tip de configurație este cunoscut sub numele de "marinizare" a motorului prin schimbătoare de căldură cu fascicul tubular. Acestea sunt preferate în locul modelelor cu plăci mai ieftine din același motiv pentru care sunt alese pentru piscine: pierderi mici de presiune, ceea ce se traduce printr-o eficiență superioară de răcire. În plus, aceste schimbătoare sunt mai puțin predispuse la înfundare comparativ cu cele cu plăci, care au spații reduse între plăci, mai predispuse la acumularea de murdărie. În timp ce acest lucru nu este o problemă pentru instalațiile de încălzire centrală care folosesc apă tratată, în aplicațiile marine ar reprezenta un dezavantaj serios.

Această utilizare alternativă a fost descoperită de profesioniști din diferite sectoare, care au început să folosească aceste modele în contexte diferite de utilizarea lor principală pentru încălzirea piscinelor.

Alegerea schimbătorului de căldură pentru marinizare | B300

Pentru a alege un schimbător de căldură pentru marinizarea unui motor de barcă care să funcționeze ca radiator, este necesar să se calculeze puterea motorului în kW. În general, puterea este indicată în cai putere (CP); după conversia în kW, puterea schimbătorului ar trebui să fie cât mai compatibilă cu puterea nominală a motorului. Este recomandabil să se dimensioneze ușor peste schimbătorul de căldură, dar dacă acest lucru nu este posibil, asigurați-vă că puterea nominală a unității nu este mai mică de 90% din puterea motorului. În acest fel, se asigură o funcționare eficientă și durabilă a radiatorului.

✅ Reamintim, totuși, că schimbătoarele de căldură din oțel inoxidabil nu sunt potrivite pentru apa de mare sau sărată. Similar cazurilor de piscine cu apă sărată, este recomandabil să se utilizeze un schimbător de căldură din titan. Cu toate acestea, schimbătoarele de titan sunt semnificativ mai scumpe, iar mulți aleg să utilizeze modele din oțel chiar și pentru bărci marine, conștienți că, în timp, unitatea ar putea suferi scurgeri sau defecțiuni. Utilizarea cu apă sărată nu este acoperită de garanție.
