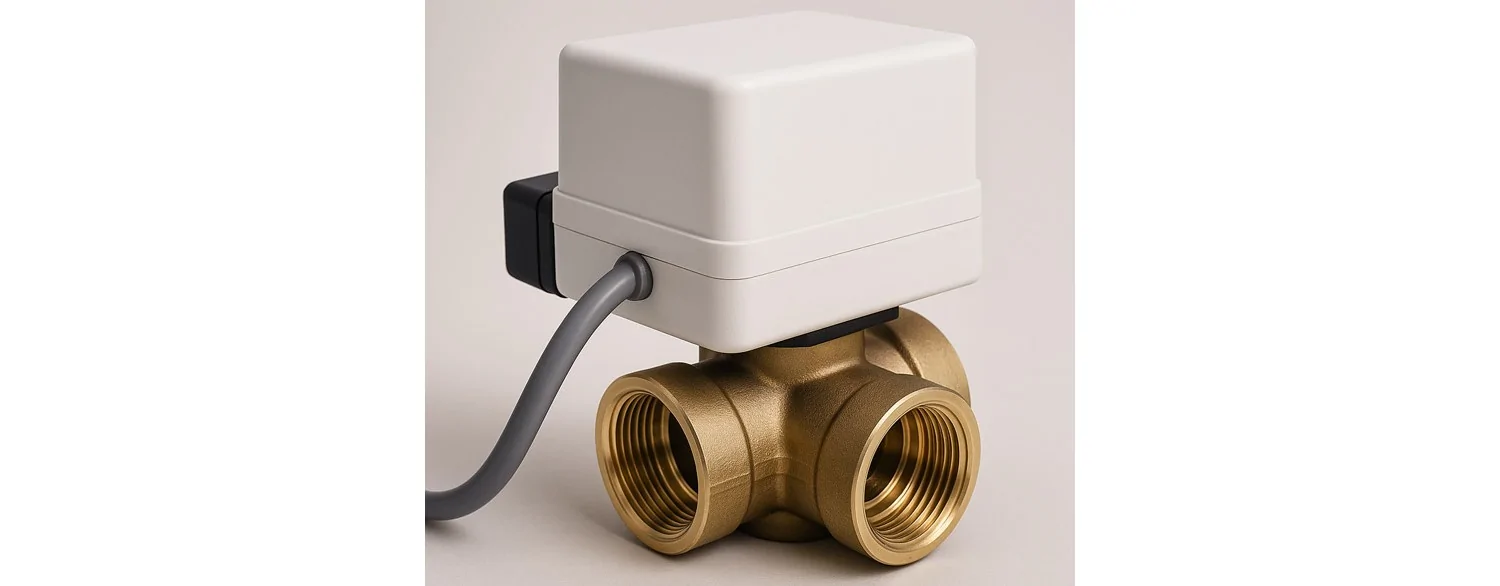

Vană cu trei căi cu actuator este o vană cu trei porturi de trecere (numite în mod obișnuit căi), care este echipată cu un actuator – dispozitiv care controlează automat poziția valvei. Actuatorul poate fi pneumatic, electric sau hidraulic. Acesta permite controlul de la distanță al valvei și automatizarea funcționării acesteia. Datorită actuatorului, vana poate controla cu precizie curgerea mediilor, poate fi integrată în sistemele de automatizare și poate reacționa la semnalele de la senzori.
În majoritatea valvelor cu trei căi cu actuator, acesta este de obicei un dispozitiv suplimentar, autonom, care poate fi montat pe vana cu trei căi și care poate fi de asemenea decuplat. În practică, aceasta înseamnă că vana cu trei căi și actuatorul sunt două componente separate, care sunt conectate pentru a automatiza funcționarea valvei.
Actuatorul este montat pe vană pentru a controla automat poziția acesteia, dar poate fi decuplat atunci când este necesar, de exemplu pentru înlocuire, întreținere sau reparații. După decuplarea actuatorului, vana poate fi în continuare operată manual, dacă este adaptată pentru aceasta. În unele sisteme, actuatorul poate fi o parte integrală a valvei (montat din fabrică și dificil de înlocuit), dar de obicei este un dispozitiv separat care poate fi demontat.
Vană cu trei căi cu actuator este utilizată pentru controlul precis al curgerii mediilor în sistemele de încălzire, răcire și industriale. Datorită actuatorului, vana poate regla automat curgerea lichidelor sau gazelor, ceea ce este esențial în sistemele care necesită control dinamic al parametrilor.
De exemplu, vana cu trei căi cu actuator pentru pompă de căldură poate fi utilizată pentru a controla direcția de curgere a agentului termic între diferite circuite, optimizând funcționarea sistemului de încălzire centrală. Pe de altă parte, vana cu trei căi cu actuator pentru încălzire prin pardoseală permite reglarea temperaturii în zonele individuale ale încălzirii prin pardoseală, asigurând o distribuție uniformă și confortabilă a căldurii în întreaga casă. Aceste valve sunt esențiale în sistemele de automatizare care necesită control la distanță și precis al curgerii în funcție de nevoile actuale ale utilizatorului.
Vană cu trei căi cu actuator poate fi utilizată în sistemele HVAC (Heating, Ventilation, and Air Conditioning) pentru gestionarea curgerii căldurii și răcirii în clădirile comerciale. Este, de asemenea, frecvent utilizată în sistemele de încălzire centrală cu circuit închis, unde controlează distribuția apei de încălzire între radiatoare și circuitul de încălzire prin pardoseală.
Disponibil
Disponibil
Vom discuta acum despre funcționarea valvei cu trei căi cu actuator. Schema de funcționare a acestui dispozitiv se bazează pe controlul curgerii mediului între cele trei porturi: de intrare și două de ieșire. Vană cu trei căi cu actuator poate funcționa fie pentru amestecarea a două fluxuri de mediu într-unul singur, fie pentru separarea unui singur flux în două fluxuri separate. Actuatorul, controlat de sistemul de automatizare, reglează cu precizie poziția valvei, permițând ajustarea precisă a proporției de curgere. Acest lucru face posibilă gestionarea dinamică a temperaturii și presiunii în sistem. De exemplu, în sistemele de încălzire prin pardoseală, vana poate modifica proporțiile de amestecare a apei calde de retur și a apei reci de alimentare pentru a menține o temperatură constantă și optimă în circuit. Astfel, vana cu trei căi cu actuator asigură un control eficient și automatizat al proceselor din diferite instalații de încălzire și răcire.
Valvele cu trei căi cu actuator oferă o serie de beneficii importante în sistemele de încălzire și răcire, ceea ce le face o alegere frecventă în instalațiile moderne. Datorită automatizării funcționării lor, utilizatorii pot beneficia de îmbunătățirea eficienței și a confortului în utilizarea sistemelor. Iată avantajele utilizării acestor dispozitive:
În concluzie, valvele cu trei căi cu actuator oferă control avansat și optimizare a funcționării sistemelor, ceea ce se traduce în eficiență și fiabilitate.
Atunci când alegeți o vană cu trei căi cu actuator, este esențial să luați în considerare parametrii care vor asigura funcționarea optimă într-o anumită instalație. Alegerea corectă a valvei cu trei căi cu actuator va permite controlul eficient al curgerii și funcționarea fiabilă a sistemului.
La alegerea unui model, trebuie să țineți cont de:
În concluzie, alegerea corectă a unei valve cu trei căi cu actuator, ținând cont de parametrii menționați mai sus, este esențială pentru asigurarea unei funcționări eficiente și de durată a sistemului.
Disponibil
Să trecem acum la următoarea problemă, și anume cum se conectează o vană cu trei căi cu actuator? Conectarea valvei cu trei căi cu actuator necesită o execuție precisă conform schemei hidraulice a sistemului. Vană cu trei căi are trei porturi, de obicei notate ca A (alimentare), B (retur) și AB (ieșire amestecată).
Conectarea corectă a valvei cu trei căi cu actuator este esențială pentru funcționarea eficientă a întregii instalații, de aceea este important să respectați instrucțiunile producătorului și schemele de instalare.
Valvele cu trei căi cu actuator pot fi echipate cu diferite tipuri de actuatoare, în funcție de cerințele sistemului. Actuatoarele electrice sunt cele mai frecvent utilizate datorită preciziei de control și ușurinței de integrare cu sistemele de automatizare a clădirilor. Actuatoarele pneumatice utilizează aer comprimat pentru a schimba poziția valvei și sunt frecvent utilizate în instalațiile industriale, unde siguranța este esențială. Actuatoarele hidraulice funcționează pe baza presiunii lichidului și sunt utilizate acolo unde este necesară o forță mare de control, de exemplu în condiții industriale grele. Fiecare dintre aceste tipuri de actuatoare este ales în funcție de nevoile specifice ale instalației, cum ar fi viteza de acțiune, precizia și condițiile de mediu.
Vană de amestecare cu trei căi cu actuator servește la controlul precis al temperaturii mediului în sistemele de încălzire. Funcționează pe principiul amestecării a două fluxuri: unul cald și unul rece, permițând menținerea temperaturii dorite în circuit. Vană de amestecare cu trei căi cu actuator este adesea utilizată în instalațiile de încălzire prin pardoseală, unde este necesară o reglare stabilă și precisă a temperaturii apei. Poate fi utilizată și în sistemele de încălzire centrală, unde amestecă apa de alimentare cu apa de retur pentru a preveni supraîncălzirea radiatoarelor. Datorită automatizării, actuatorul ajustează cu precizie poziția valvei, asigurând condiții constante de funcționare a instalației.
Disponibil
Disponibil
Vană cu trei căi cu actuator este un component al cărui preț depinde de tipul actuatorului și de dimensiunea valvei. Modelele standard cu racorduri de 1 inch sau 5/4 inch se încadrează în general între 350-400 de lei. Prețurile pot crește în cazul valvelor cu cerințe speciale, de exemplu cu actuatoare de putere mai mare sau fabricate din materiale mai rezistente. Aceste valve sunt disponibile pe scară largă atât în magazinele online, cât și în depozitele de instalații, ceea ce permite achiziționarea ușoară a modelului potrivit pentru o anumită instalație.
