Schimbător de căldură pentru cazane sau pompe de căldură - Nordic Tec Ba-32-80 - 4x 1", 80 de plăci
Schimbătorul de căldură cu plăci brazate, Nordic Tec Ba-32-80, cu o capacitate de 450 kW (parametri ridicați), este potrivit pentru utilizarea cu pompe de căldură (în principal monobloc apă-glicol), cazane mari pentru încălzire și chiar pentru sisteme de cazane în cascadă.

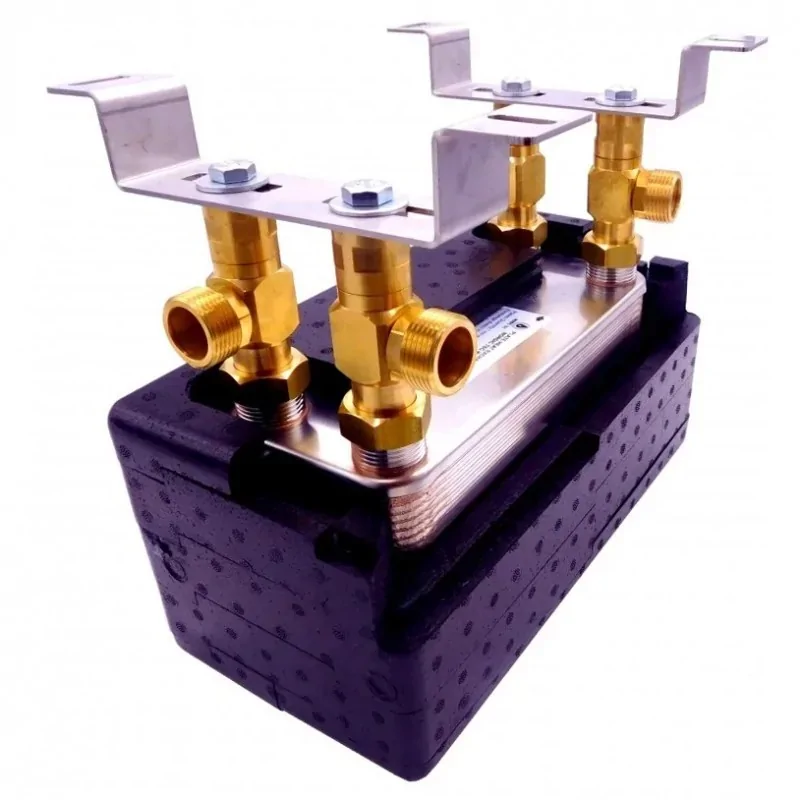

Fotografia arată schimbătorul de căldură Nordic Tec Ba-32-80 ca un kit complet, compus din izolație,
set de montare pe perete și valve cu bilă inclusiv termometru. Accesoriile sunt opționale.
Date tehnice - Schimbător de căldură cu plăci pentru cazane sau pompe de căldură Ba-32-80
- Material plăci: oțel inoxidabil L316 (V4A)
- Material brazare: Cu (99,99%)
- Plăci: oțel - fiecare placă are o grosime de 0,4 mm
- Putere termică nominală - 450 kW în funcție de temperatura de alimentare.
În practică, aceasta corespunde puterii cazanelor de ordinul a 80-90 kW, în unele cazuri până la 100 kW. Pentru pompele de căldură situația este mai complexă, deoarece alegerea depinde de temperaturile de alimentare la care trebuie să funcționeze pompa de căldură. Cu toate acestea, există pompe de căldură monobloc de la 9 kW la 18 kW (cu glicol) sau de la 10 kW la 20 kW (apă-apă).
- Interval de temperatură: de la -185 grade până la +230 grade Celsius
- Debit: 12 m³/h | 12.000 l/h
- Presiune de funcționare: <30 bar (testat la 45-60 bar) - schimbător de căldură lichid-lichid
Schimbătorul nu ar trebui să funcționeze cu fluide care necesită presiuni mai mari de 30 bar, inclusiv R410, R32 și similare. Schimbătorul cu plăci Ba-32-80 este recomandat pentru pompe de căldură ca separator între pompa de căldură și instalația de încălzire. Dacă ești interesat de un dispozitiv similar, dar pentru freon, verifică schimbătorul pentru gaz-apă Nordic Tec Ba-68-40-F.
- Diametrul conexiunilor: 1 inch
Suprafața de schimb de căldură - suprafața plăcilor schimbătorului Ba-32-80: 2,56 m²
Graficul de mai sus arată suprafața de schimb de căldură a modelelor din seria Ba-32, cu modelul Ba-32-80 (versiunea cu 80 de plăci) evidențiat. Cele 80 de plăci din oțel creează o suprafață totală de 2,56 m², care este o dimensiune destul de mare, adecvată pentru dispozitive la temperatură scăzută, deosebit de solicitante. Acest lucru îl face un schimbător tipic pentru pompe de căldură monobloc (când este necesar să se separe circuitul de glicol), dar nimic nu împiedică utilizarea sa și cu dispozitive tradiționale. Poate separa eficient un sistem deschis de unul închis – de exemplu, în colaborare cu cazane mari, chiar și de ordinul a 80 kW sau mai mari.
Pentru o perioadă lungă de timp, acesta a fost cel mai mare model din serie, până la introducerea schimbătorului cu plăci Ba-32-90, de asemenea destinat în principal pompelor de căldură monobloc, cu o suprafață de aproape 3 m².
Cele mai comune aplicații ale schimbătorului cu 80 de plăci - Ba-32-80
- Schimbător de căldură pentru cazane: instalații de încălzire centralizată cu cazane pe cărbune de până la aproximativ 80 kW, cazane pe pelete de până la aproximativ 80-90 kW.
- Schimbător cu plăci pentru pompe de căldură: pentru separarea pompei de căldură de instalația de încălzire centralizată, utilizând pompe de căldură de până la 16-18 kW, atât split, cât și monobloc.
- Schimbător cu plăci pentru cazane: separarea cazanelor pe gaz sau pe combustibili solizi, pentru a crea un circuit scurt și a echilibra presiunile în sistem (funcție similară cu cea a unui separator hidraulic).
- Schimbător pentru conectarea instalațiilor: pentru lucrul cu aeroterme, de exemplu, în încălzirea atelierelor sau halelor industriale, depozitelor, etc.
- Aplicații în domeniul refrigerării cu utilizarea uleiului termic sau a altor fluide similare.
- Diverse alte aplicații în încălzire și refrigerare, în principal industriale.
Dimensiuni - Ba-32-80:
(A) - 286 mm
(B) - 116 mm
(F) - 201 mm
(C) - 243 mm
(D) - 72 mm
__

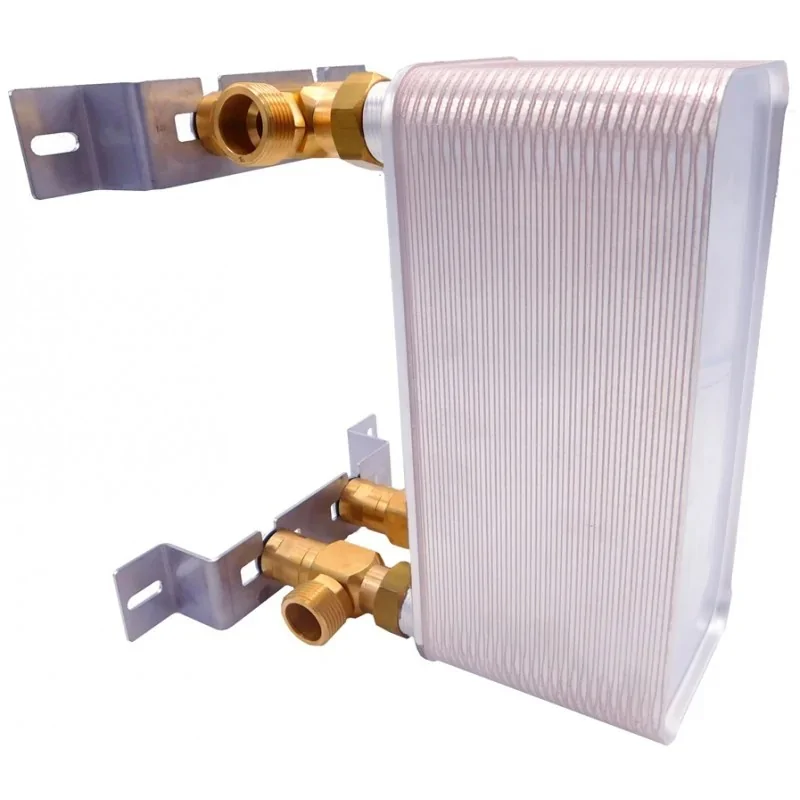

Opțional, schimbătorul de căldură cu 80 de plăci este disponibil cu izolație termică și suporturi de perete echipate cu racorduri 1".
Schimbător de căldură pentru pompă de căldură monobloc - Ba-32-80 Nordic Tec
Modelul de schimbător de căldură descris mai sus este utilizat în principal pentru conectarea pompelor de căldură la instalațiile de încălzire centralizată. De obicei, acestea sunt pompe de căldură de tip monobloc, deși schimbătorul poate fi utilizat și pentru separarea pompelor de tip split. Necesitatea de a separa pompa de căldură de instalația de încălzire centralizată apare în diverse situații, în special atunci când, din motive de siguranță, se decide să se umple circuitul pompei de căldură cu glicol (pentru a proteja sistemul de îngheț). Unele mărci de pompe de căldură cer în mod explicit această configurație, de exemplu producătorul cunoscut Rotenso, foarte popular în Europa.
Există și alte situații în care este necesar să se utilizeze un schimbător cu plăci, cum ar fi separarea vechii instalații de încălzire centralizată de circuitul pompei de căldură pentru a o proteja (pompa de căldură nu ar trebui să funcționeze în același circuit, mai ales dacă acesta este deschis).
Selecția schimbătorului de căldură pentru pompa de căldură | Ba-32-80
Alegerea schimbătorului pentru pompa de căldură nu este întotdeauna simplă, dar din fericire poate fi abordată matematic. Schimbătorul Ba-32-80 pentru pompe de căldură are o suprafață de schimb de căldură de 2,56 m², un parametru care trebuie luat ca cheie pentru selecție. Regula generală pentru alegerea schimbătorului este că, pentru fiecare 10 kW ai pompei de căldură, este recomandat să ai aproximativ 1,5 m² de suprafață a plăcilor schimbătorului, presupunând că temperatura de alimentare a sistemului este de aproximativ 50°C.
Selecția schimbătorului de căldură pentru un sistem la temperatură scăzută este mult mai solicitantă. Dacă pompa de căldură este proiectată să alimenteze sistemul la temperaturi de doar 30-35°C, adică cele mai scăzute posibile (situație comună în noile clădiri cu încălzire în pardoseală), este recomandabil să se supraestimeze schimbătorul, ajungând chiar la 2,5-3 m² de suprafață de schimb pentru 10 kW de putere a pompei de căldură.
Calculele de mai sus includ un mare marjă de supraestimare pentru a asigura posibilitatea de a lucra cu delta de temperatură foarte scăzute (minimizând astfel consumul de energie al pompei de căldură). Acest lucru nu înseamnă că, dacă acești parametri nu sunt respectați, schimbătorul nu va funcționa, dar mai ales după câțiva ani instalația de încălzire ar putea să nu funcționeze optim, în special în ceea ce privește consumul de energie.
Este important de subliniat că aceste calcule de selecție a schimbătorului de căldură iau în considerare utilizarea unui fluid antigel (glicol) în circuitul pompei de căldură. Glicolul reduce semnificativ transferul de căldură (fiind proiectat să nu înghețe, are o tendință naturală să nu cedeze căldură). Dacă, în schimb, pompa de căldură utilizează apă, este posibil să se reducă calculele anterioare chiar și cu 10-15% fără consecințe.
Au existat cazuri în care specialiștii noștri au selectat acest model chiar și pentru pompe de căldură de 18-20 kW, dar desigur, acest lucru necesită temperaturi de alimentare adecvate și cunoștințe specifice. Dacă ai nevoie de asistență pentru selecție, contactează-ne.
Subliniem că este vorba despre conectarea pompei de căldură la instalație, pentru a o separa (de obicei din cauza utilizării glicolului, dar mai rar din alte motive, cum ar fi menținerea unui sistem deschis în clădire). Acest schimbător nu este recomandat pentru freon și refrigeranți precum R404, R32 și similari.
Schimbător cu plăci pentru pompe de căldură - cum funcționează? | Nordic Tec
Schimbătorul cu plăci este un dispozitiv de încălzire foarte răspândit care transferă căldură între două circuite termice. Permite conectarea a două circuite separate, cum ar fi un șemineu, un cazan, o pompă de căldură sau un alt sistem de încălzire la instalația casnică. Poate fi indispensabil și pentru conectarea unei instalații de termoficare urbană la o casă sau apartament. Din ce în ce mai des este utilizat pentru conectarea circuitului pompei de căldură la locuință.
În general, un schimbător cu plăci este format din plăci (astăzi se găsesc practic doar plăci din oțel inoxidabil) sudate între ele prin brazare puternică. Materialul de brazare este de obicei cupru, ca în cazul modelului Nordic Tec Ba-32-80. Acest model este compus din 80 de plăci, fiecare având o suprafață de 0,032 m². Înmulțind suprafața fiecărei plăci cu numărul de plăci se obține o suprafață totală de schimb de căldură de 2,56 m², o valoare notabilă având în vedere dimensiunile dispozitivului.
Suprafața de schimb de căldură este unul dintre principalii factori care determină eficiența unui schimbător de căldură.
Cantitatea de plăci determină eficiența schimbătorului de căldură?
Da, dar nu întotdeauna. În trecut, piața schimbătoarelor de căldură oferea o selecție limitată, iar majoritatea modelelor erau similare, cu dimensiuni și parametri comparabili și plăci de mărime similară. Ca urmare, deseori se compara pur și simplu numărul de plăci: un schimbător cu 20 de plăci era logic mai puțin puternic decât unul cu 30 de plăci. Unii instalatori încă păstrează vechi reguli stereotipate, cum ar fi ideea că fiecare placă corespunde la 1 kW de putere, sau că selecția schimbătorului ar trebui să se bazeze pe 10 plăci pentru 100 m² de suprafață a clădirii (chiar și astăzi, uneori ne întâlnim cu aceste reguli atunci când lucrăm la selecția instalațiilor). Acestea sunt clar concepte depășite și înșelătoare, deoarece astăzi piața schimbătoarelor de căldură cu plăci este extrem de diversificată, cu modele foarte diferite între ele, și nu este posibil să simplificăm alegerea în acest fel.
În realitate, un schimbător cu un număr mai mare de plăci va fi mai puternic decât unul cu mai puține plăci, cu condiția ca plăcile să aibă dimensiuni similare.
Parametrul cheie la care trebuie să acordați atenție este suprafața de schimb termic. Dacă, de exemplu, un schimbător are 50 de plăci, dar fiecare placă are o suprafață mică, de exemplu 0,012 m², suprafața totală de schimb va fi de doar 0,60 m². Să comparăm acest lucru cu un schimbător care are 20 de plăci, dar fiecare placă are o suprafață de 0,060 m², ceea ce duce la o suprafață totală de 1,20 m². În acest caz, schimbătorul cu 20 de plăci ar putea fi de două ori mai puternic decât cel cu 50 de plăci.
Prin urmare, a te baza doar pe numărul de plăci pentru a alege un schimbător este o greșeală: numărul de plăci ar trebui să fie doar un parametru secundar. Parametrul principal de luat în considerare este suprafața plăcilor schimbătorului de căldură.
