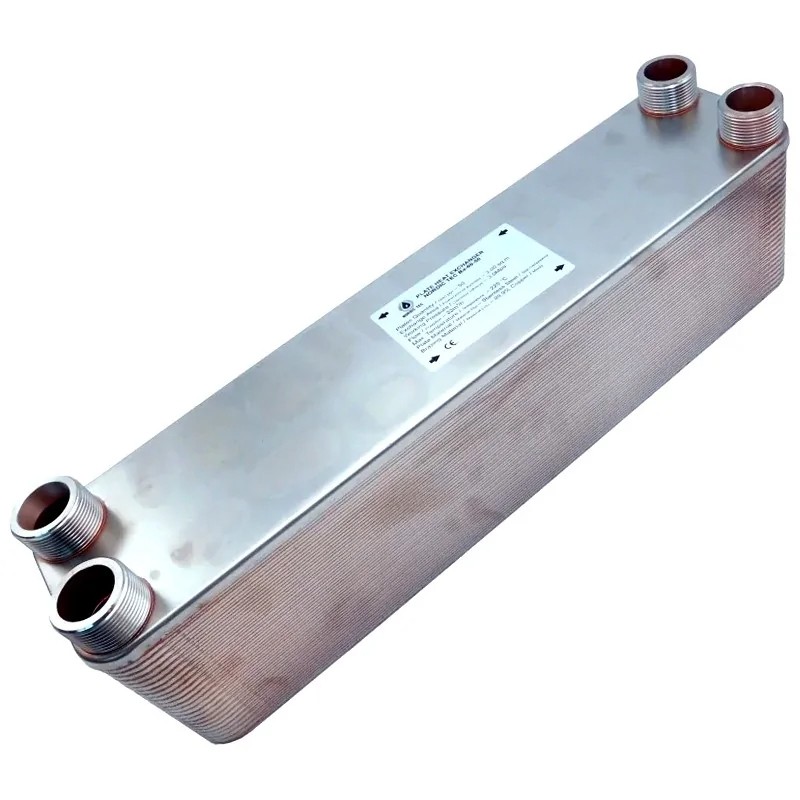

Schimbător de căldură - Nordic Tec Ba-60-80 - 4x 1 1/2", 80 de plăci
Schimbător de căldură cu 80 de plăci, dedicat în principal pompelor de căldură monobloc în sisteme apă-glicol
Nordic Tec Ba-60-80 - racorduri 1 1/2", 80 de plăci
Detalii tehnice - Schimbător de căldură Ba-60-80:
- Oțel inoxidabil S316L, sudat cu 99,9% cupru
- Conexiuni: 4x 6/4", BSP | DN40
- Presiune de funcționare: până la 30 bar
Schimbătorul de căldură Ba-60-80 este proiectat pentru utilizarea cu lichide, ceea ce indică faptul că utilizarea gazelor, Freon, etc. ar trebui evitată.
- Presiune de testare: 45-60 bar - presiunea la care unitatea este testată înainte de a fi aprobată pentru vânzare
- Temperatură maximă: +230°C
- Debit: 22 m³/h
Suprafață de schimb termic - schimbătoare de căldură Ba-60-80 - 4,8 m²
Schimbătorul de căldură pe plăci Ba-60-80 1 1/2" se remarcă printr-o suprafață mare de schimb de 4,8 m², ceea ce îl face unul dintre cele mai mari modele din seria Nordic Tec Ba-60. Datorită suprafeței mari a plăcilor și conexiunii relativ largi, acest schimbător de căldură este utilizat de obicei în instalații de încălzire și sisteme de mari dimensiuni. Este adesea folosit pentru conectarea pompelor de căldură monobloc. În circuitele apă-glicol, Ba-60-80 poate servi pompe de căldură monobloc cu o putere de la 16 la 34 kW, în timp ce în circuitele apă-apă (pentru separarea pompelor de căldură split) poate susține unități cu o putere de până la 40-42 kW. Cu o suprafață de aproape 5 m², acest schimbător de căldură nu este potrivit pentru locuințe unifamiliale, dar este mai indicat pentru instalații de mari dimensiuni.
Aplicații principale ale schimbătorului de căldură pe plăci Ba-60-80
- Sisteme mari de încălzire – instalații de încălzire și/sau producție de apă caldă în clădiri comerciale și industriale mari
- Schimbător de căldură pentru utilizarea cu unități de pompe de căldură de mari dimensiuni cu putere de câteva zeci de kW
- Deosebit de indicat pentru separarea pompelor de căldură monobloc care funcționează în circuite cu glicol
- Gestionarea rețelelor de termoficare în clădiri mari (de exemplu, în sectorul hotelier)
Dimensiunile schimbătorului de căldură Ba-60-80
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 200 mm
