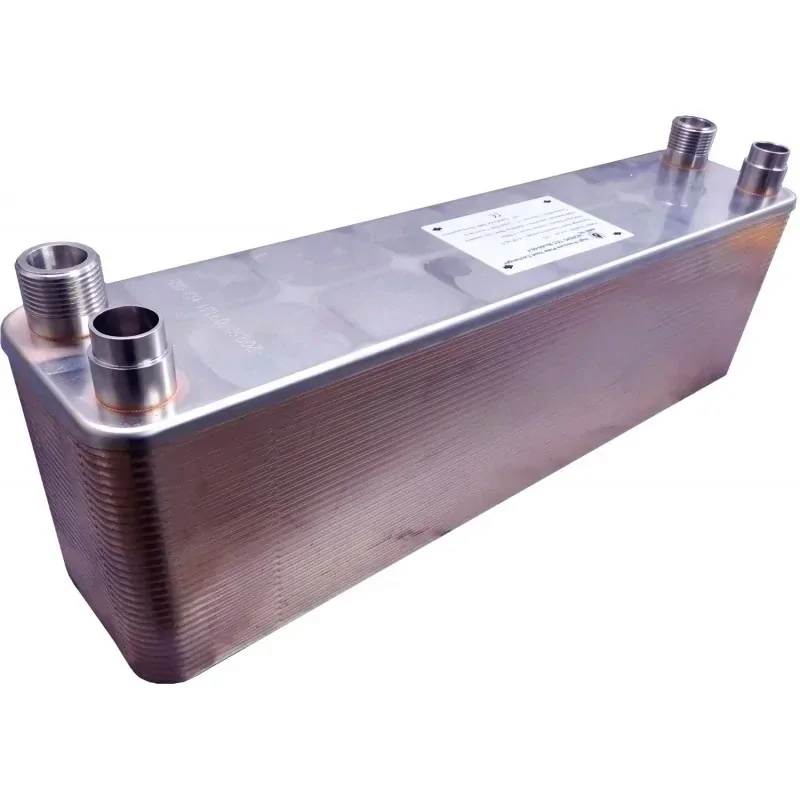

Schimbător de căldură cu plăci pentru refrigerant - Evaporator 28 kW
Schimbător de căldură cu plăci pentru refrigerant / Evaporator cu 40 plăci
Schimbătorul de căldură pentru gaz cu 40 plăci este potrivit pentru pompe de căldură, aparate de aer condiționat și unități mai mari cu o putere cuprinsă între 18 și 28 kW.
✅☑️ Vezi: Niple cu adaptor filetat SAE pentru schimbătoare cu plăci gaz-apă
Detalii tehnice:
- Material: oțel inoxidabil 316L, brasat în vid cu cupru
- Capacitate termică pentru pompă de căldură / aparat de aer condiționat / instalație de refrigerare: 18 kW - 28 kW
- Parametri pentru 28 kW:
- Partea refrigerantului; R410a - Tkond = 40ºC
- Partea lichidă: apă; T-IN = 32ºC; T-OUT = 37 ºC
- Conexiuni pentru Freon / gaz: ϕ22 - 7/8" (bucșe brasate)
- Conexiuni pentru fluidul tradițional: 1" - DN 25
- Presiune de funcționare: până la 45 bar
- Test de presiune înainte de punerea în funcțiune: > 60 bar
- Debit: 22 m³/h / 22 000 l/h
- Tip de conectare: Contracurent (Contracurgere)
Suprafață de schimb termic pentru schimbătorul de gaz Ba-68-40-F: 2,72 m²
Schimbătorul de căldură pentru gaze fluorurate, modelul Ba-68-40-F, face parte dintre cele mai mari schimbătoare de căldură pentru refrigeranți disponibile în seria Nordic Tec Ba-68-F (proiectată în principal pentru aplicații cu fluide Freon-apă). Acest model este dotat cu 40 plăci și atinge o suprafață de schimb termic de peste 2,7 m², ceea ce se traduce printr-o capacitate ridicată de performanță. Această suprafață permite gestionarea pompelor de căldură și a unităților cu puteri cuprinse între 18 și 28 kW, iar în unele sisteme chiar până la 30 kW.
Schimbătorul poate funcționa cu practic orice refrigerant sau gaz fluorurat, cum ar fi R410A, R32, R290, R404 și alții asemenea. Presiunea operativă maximă este de 45 bar, ceea ce asigură funcționalitatea deplină a unității sau a pompei de căldură.

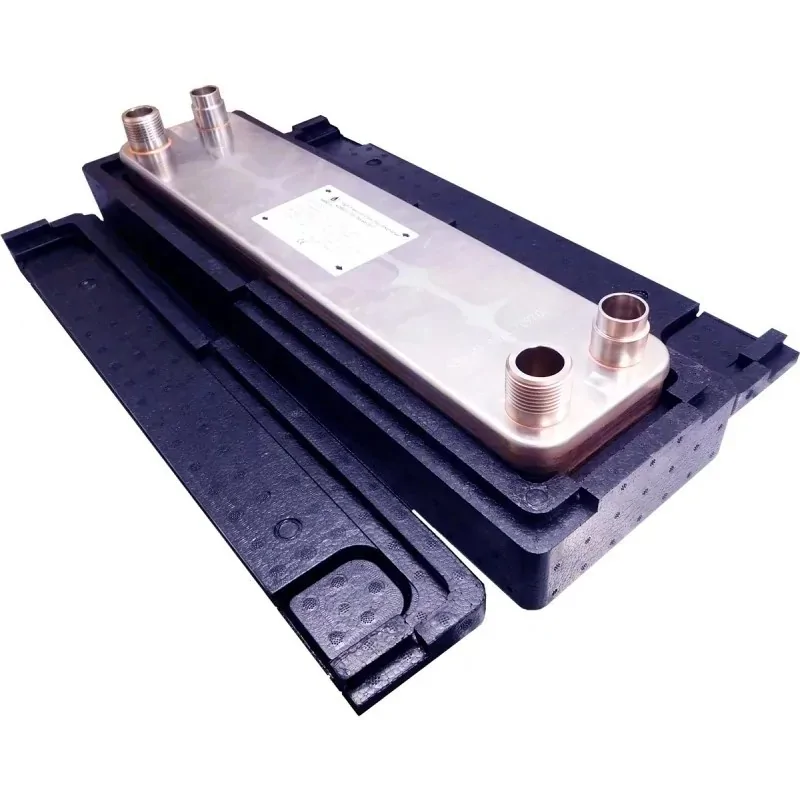

Versiunea standard a schimbătorului de căldură Ba-68-40-F pentru refrigeranți este lipsită de accesorii. Cu toate acestea, dacă doriți să creșteți eficiența, să economisiți energie prin reducerea pierderilor de căldură și să oferiți protecție suplimentară întregului sistem, este posibil să comandați schimbătorul de căldură cu izolație termică în EPP.
Dimensiuni - schimbător termic - Ba-68-40-F
(A) - 526 mm
(B) - 119 mm
(F) - 103 mm
(C) - 470 mm
(D) - 63 mm
_________
Evaporator pentru pompă de căldură de 24 kW - 28 kW - Schimbător de căldură Nordic Tec Ba-68-40-F
Dacă căutați un evaporator pentru o pompă de căldură de mare putere, schimbătorul de căldură Ba-68-40 de la Nordic Tec este ideal pentru pompe de căldură de 24 kW. Acest model oferă o anumită flexibilitate, deoarece poate gestiona și pompe de căldură de până la 28 kW. Parametrii de performanță sunt calculați pentru refrigerantul R410a, cu toate acestea, în unele cazuri, modelul Ba-68-40-F poate funcționa cu ușurință cu unități și mai puternice, cum ar fi pompe de căldură de 30 kW, mai ales dacă utilizează gaze fluorurate de înaltă eficiență, cum ar fi R32.
________________
Este posibil ca sistemul dumneavoastră să necesite un dispozitiv cu aceeași aplicație, dar cu un design ușor mai compact comparativ cu schimbătoarele din seria Ba-68-F. Știm că, în unele cazuri, placa mai lungă a acestui model poate reprezenta un obstacol. Din acest motiv, vă recomandăm să luați în considerare și:
