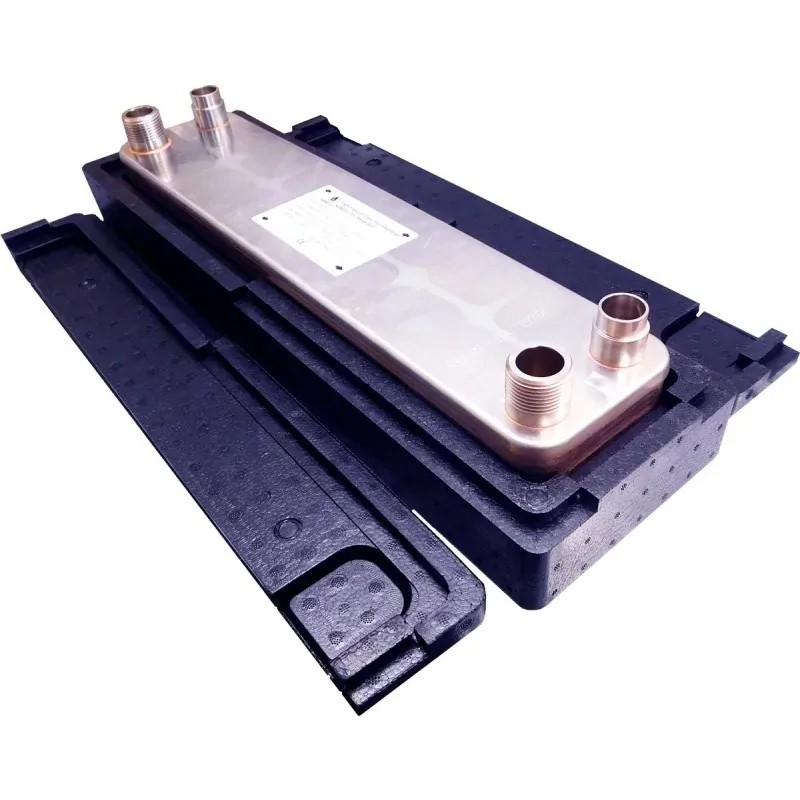

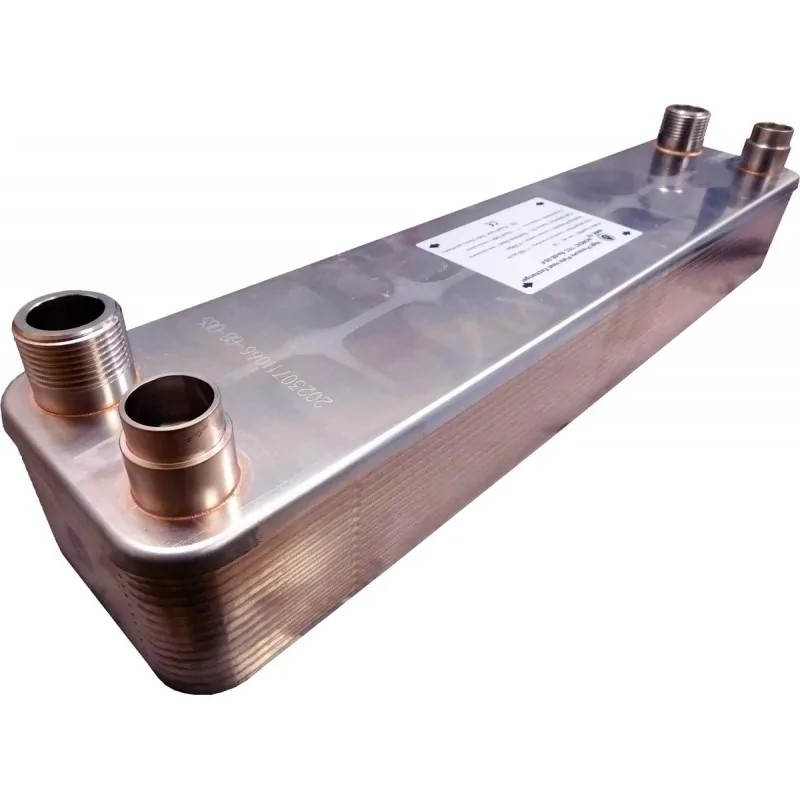

Schimbător de căldură pentru freon - evaporator / condensator pentru pompă de căldură 5-8 kW
Schimbător de căldură cu plăci pentru freon pentru pompe de căldură (ca evaporator / condensator) sau unități frigorifice
Elementul structural principal care diferențiază acest model de schimbătoarele de căldură cu plăci standard, permițându-i să funcționeze ca evaporator sau condensator pentru pompe de căldură sau aparate de aer condiționat, este rezistența la presiuni ridicate generate de funcționarea cu freon sau alți refrigeranți (până la 45 bar) și prezența unei conexiuni specifice pentru fluidele gazoase.
✅☑️ Vezi: Catalogul niplurilor cu adaptor filetat SAE pentru refrigerent
Detalii tehnice - Schimbător de căldură pentru freon pentru pompe de căldură până la 8 kW - Ba-68-10-F
- Materialul plăcilor:
Oțel inoxidabil S316L, brasat în vid cu Cu (cupru pur)
- Putere termică pentru pompă de căldură / aparat de aer condiționat / unitate frigorifică: 5-8 kW
✅ Parametru 8 kW
Partea refrigerantului: R410a - Tcond = 40ºC,
Partea lichidă: Apă; T-IN = 32ºC; T-OUT = 37ºC
- Aceasta este puterea maximă recomandată pentru o unitate de climatizare sau o pompă de căldură pe care schimbătorul de căldură pentru freon o poate gestiona corespunzător
- Conexiuni pentru freon sau refrigerant gazos: ϕ22 - 7/8" pentru brasare puternică
- Conexiuni pentru lichid: 1" - DN 25
Schimbătorul pentru freon are o conexiune filetată tradițională pe canalul destinat lichidelor, de obicei apă sau apă cu glicol
- Presiune de funcționare: până la 45 bar
Presiune peste care utilizarea schimbătorului de căldură pentru freon nu este recomandată
- Presiune de testare înainte de punerea pe piață: > 60 bar
- Debit: 22 m³/h
- Mod de conectare: în contracurent
Conectarea în contracurent pentru schimbătoarele de căldură pentru refrigeranți înseamnă că direcția fluxului de refrigerant trebuie să fie opusă direcției în care curge apa. Ignorarea acestei indicații va reduce eficiența transferului termic de la apă la gaz.
Suprafața de schimb termic a schimbătoarelor de căldură pentru gaz Ba-68-F
După cum se poate observa în graficul de mai sus, schimbătorul de căldură pentru freon cu 10 plăci este cel mai mic din seria Ba-68, destinată gazelor și lichidelor. Dacă aplicația pentru care dorești să-l utilizezi necesită o suprafață de schimb mai mare de 0,68 metri pătrați, este necesar să alegi un schimbător cu un număr mai mare de plăci. Seria menționată cuprinde 8 modele, dintre care cel mai mare are o suprafață de peste 4m².
Dacă însă cauți un schimbător cu o formă mai compactă (mai puțin alungită), îți recomand să arunci o privire și la cea de-a doua serie de schimbătoare gaz-apă - Ba-26-F.
Dimensiuni - schimbător de căldură gaz freon - Ba-68-10-F
(A) - 526 mm
(B) - 119 mm
(F) - 34 mm
(C) - 470 mm
(D) - 63 mm
