Schimbător de căldură pe plăci pentru conectarea pompelor de căldură sau a cazanelor tradiționale - Ba-60-50

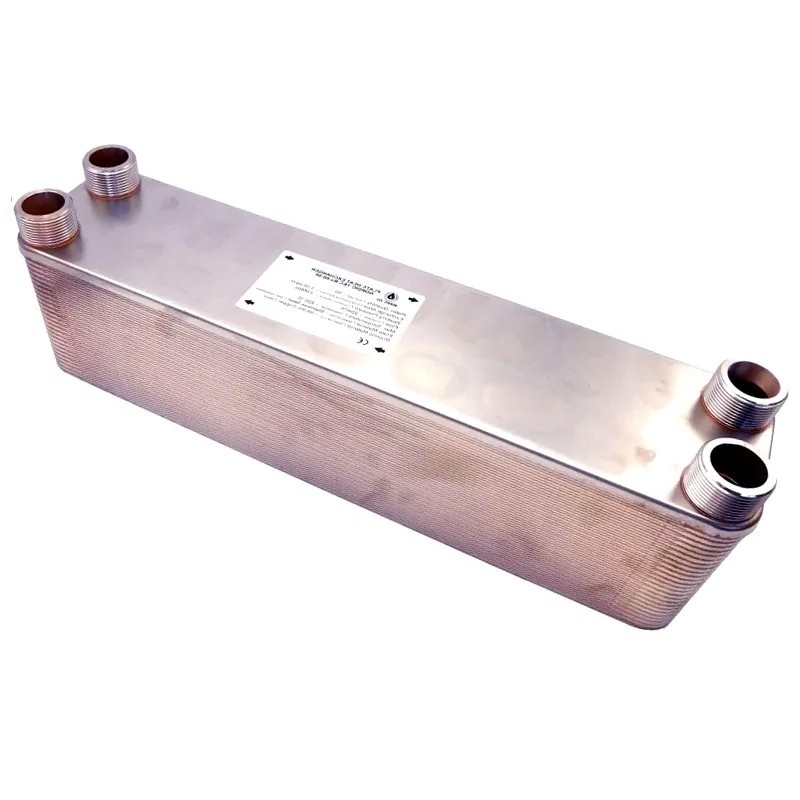

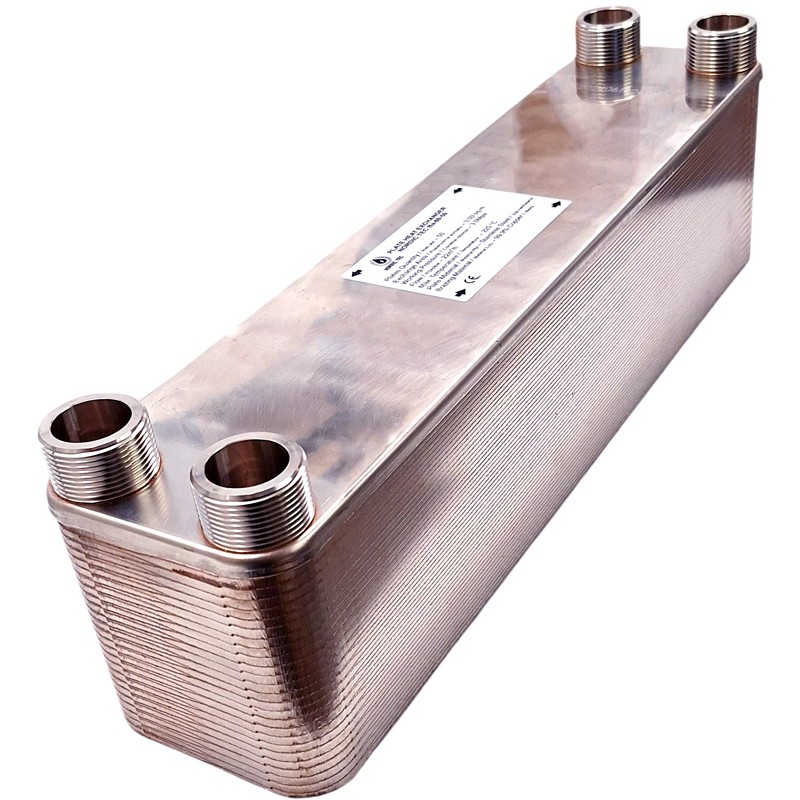

Schimbător pe plăci Nordic Tec Ba-60-50
conectori 5/4", 50 plăci

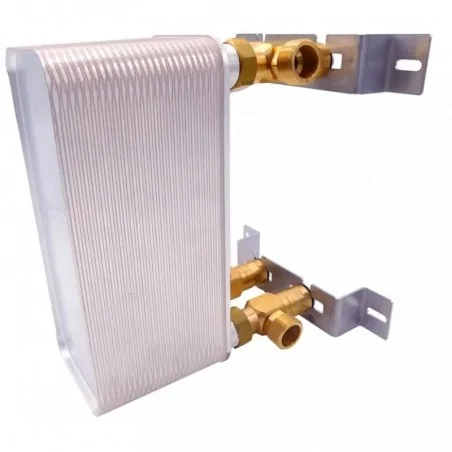

✅ Schimbător de căldură tradițional cu 50 plăci brasate – se remarcă printr-un design compact și ergonomic, care facilitează instalarea și întreținerea. Este disponibil ca accesoriu opțional și un kit de montare pentru schimbător cu suport de perete. În plus, este realizat din materiale de înaltă calitate, rezistente la coroziune și la temperaturi ridicate.
Detalii tehnice - Schimbător pe plăci pentru conectarea pompelor de căldură Ba-60-50
- Descrierea plăcilor schimbătorului:
Oțel inoxidabil 316L, brasare din cupru 99,9% Cu
Grosimea plăcilor: 0,3-0,4 mm
Distanța dintre plăci: 2,0 - 2,2 mm
Dimensiunea plăcii: 526x124 mm
- Conexiuni:
Racorduri de conectare 4x 5/4" (32) cu filet exterior
- Debit maxim: 22 m³/h | 367 l/min
- Presiune de funcționare: până la 30 bar (schimbător pentru utilizare cu lichide)
Presiune de testare: 45-60 bar (presiune de testare înainte de punerea pe piață)
Modelul Ba-60-50 este un schimbător pe plăci pentru pompe de căldură, proiectat pentru a transfera energie termică între fluide și este definit ca un schimbător extern în astfel de sisteme. Nu este potrivit pentru utilizarea cu agenți frigorigeni în interiorul pompelor de căldură (nu este așa-numitul schimbător intern al pompei de căldură).
Nu trebuie utilizat cu fluide la presiune ridicată (peste 30 bar) precum freonul sau alte gaze, care tind să sufere variații bruște de presiune și funcționează la presiuni mai mari de 30 bar. Dacă ai nevoie de un schimbător de căldură pentru agenți frigorigeni care să funcționeze ca condensator sau evaporator pentru pompe de căldură și ai nevoie de un model similar, consultă modelul Ba-68-50-F.
- Temperatură maximă de funcționare: până la +230°C.
Suprafața de schimb de căldură - a seriei de schimbătoare pe plăci Ba-60 - și a unității Ba-60-50 - 3,0 m²
Schimbătorul de căldură Ba-60-50 este reprezentat în graficul de mai sus, iar suprafața sa este indicată cu o nuanță mai închisă. După cum se poate observa, are o suprafață de 3 metri pătrați, ceea ce determină capacitățile sale ridicate – din acest motiv este predestinat să gestioneze surse de căldură destul de solicitante. Este utilizat în principal cu pompe de căldură monobloc de până la 20 kW, unde circuitul cu glicol este separat de sistemul de încălzire centralizată tocmai prin intermediul schimbătoarelor pe plăci. Cu toate acestea, poate fi utilizat și cu cazane mari pentru încălzire centralizată cu o putere nominală de până la 100-120 kW. Schimbătorul Ba-60-50 are o putere nominală calculată pentru alimentări industriale, de până la 200 kW.
Aplicații comune ale schimbătorului de căldură Ba-60-50
- Schimbător de căldură pentru pompe de căldură | monobloc sau split de la 10 la 20 kW (în funcție de temperatura de funcționare a pompei de căldură).
- În sistemele în care este necesară separarea părții umplute cu glicol de restul instalației de încălzire centralizată care utilizează apă.
- Schimbător pe plăci pentru gestionarea instalațiilor de încălzire, cum ar fi cazane individuale sau grupuri de cazane în cascadă cu o putere de până la 100-120 kW în structuri industriale, comerciale sau hoteliere mari. Echipamentul este compatibil cu orice tip de cazan, inclusiv cazane pe gaz, pe combustibili solizi, pe cărbune, pe peleti, pe biomasă sau dispozitive electrice, indiferent dacă sistemul de încălzire este bazat pe încălzire prin pardoseală sau radiatoare.
- Schimbător de căldură pentru refrigerarea industrială, de exemplu în sectorul alimentar, utilizat ca schimbător pentru răcire.
Dimensiunile schimbătorului de căldură Ba-60-50
____________

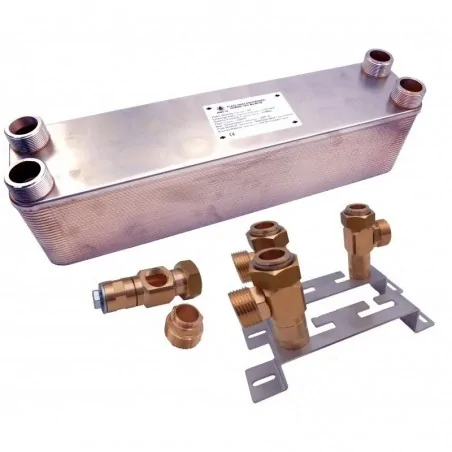

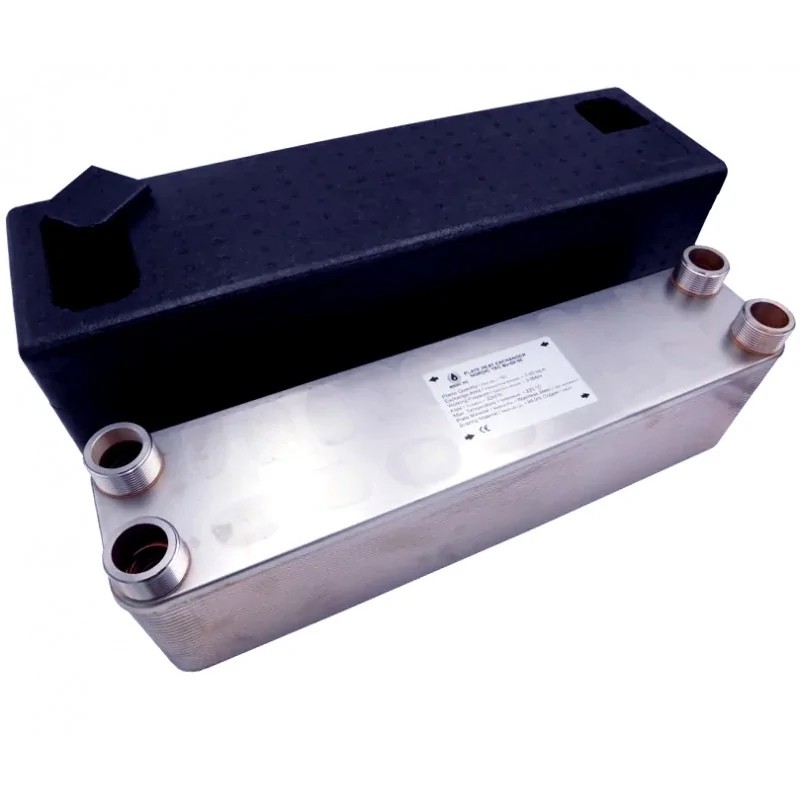

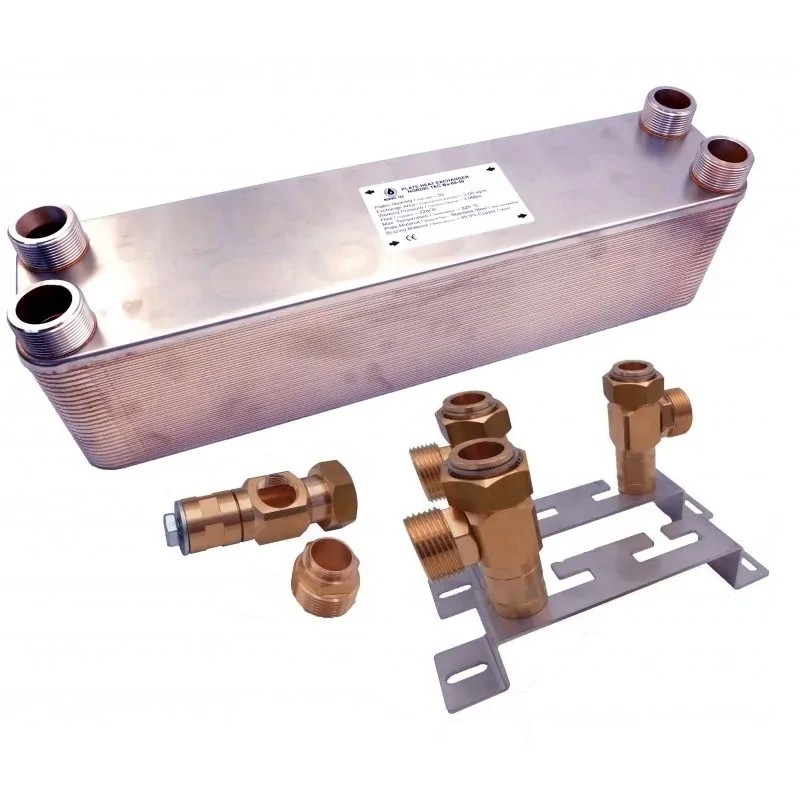

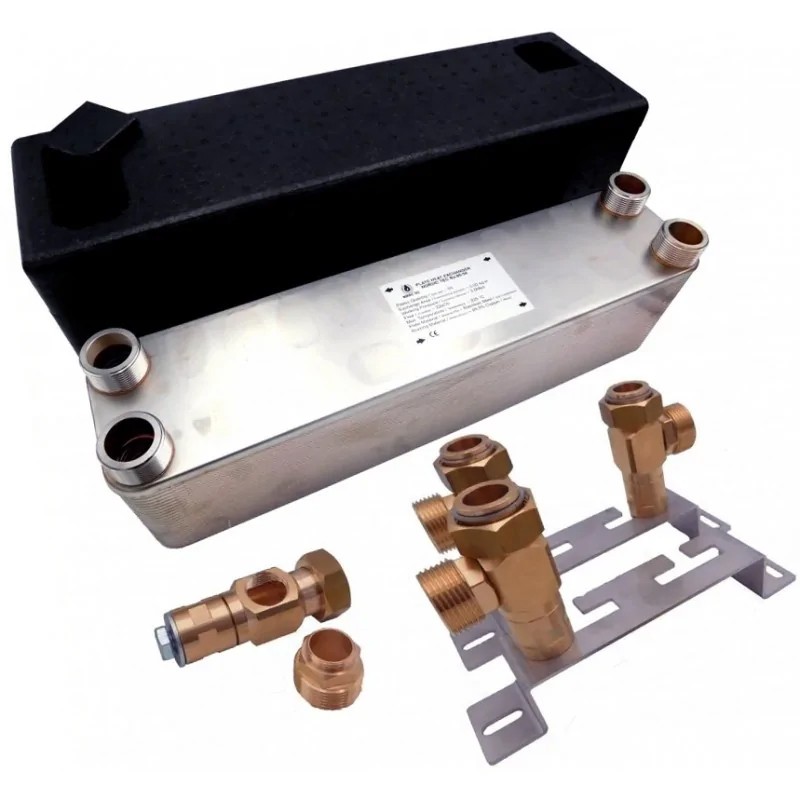

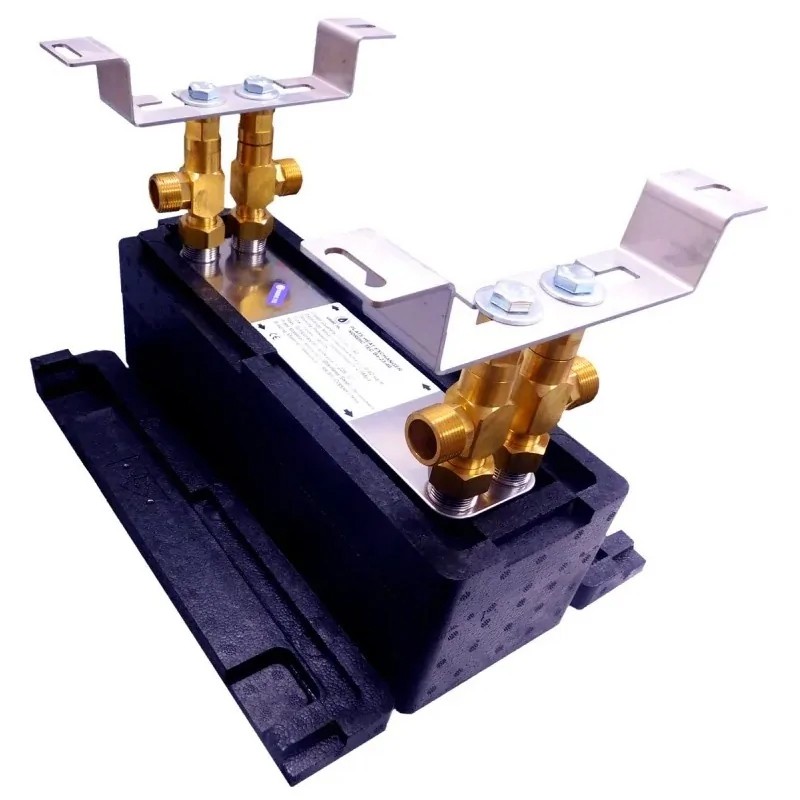

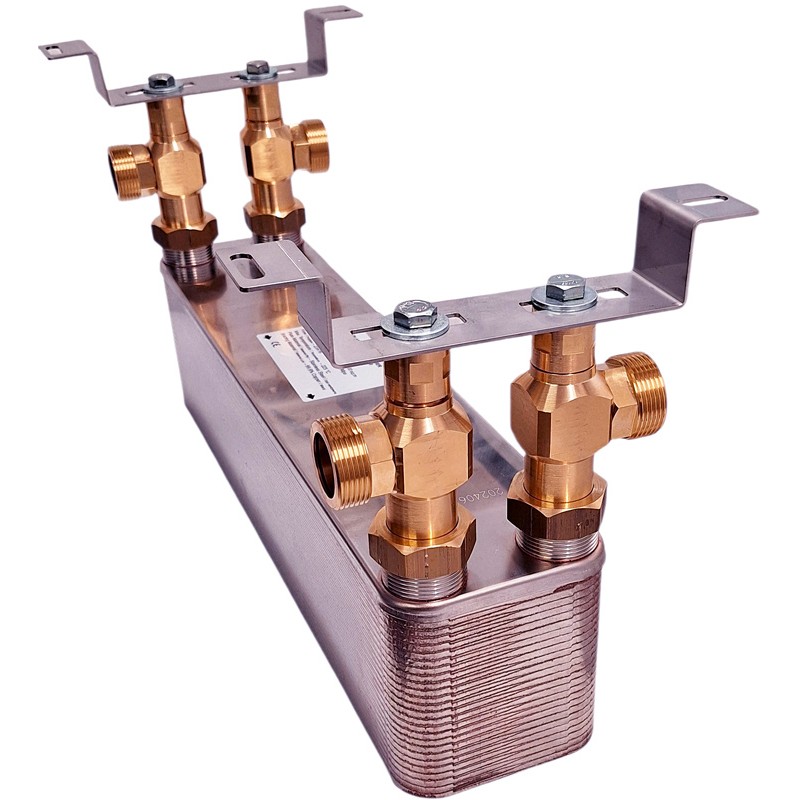

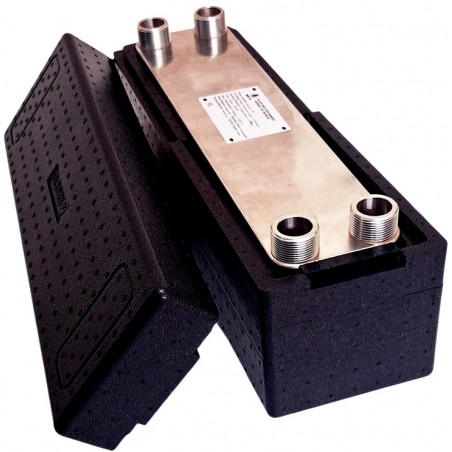

Schimbătorul de căldură cu 50 plăci poate fi achiziționat cu accesorii opționale | Ba-60-50
Ca majoritatea modelelor noastre, acest schimbător poate fi achiziționat cu echipamente suplimentare:
Unitatea poate fi achiziționată ca kit complet (meniul pentru selectarea accesoriilor se află chiar deasupra prețului schimbătorului) sau separat, dacă este necesar.
Schimbător pe plăci pentru pompă de căldură - Ba-60-50
Schimbătorul pe plăci pentru pompă de căldură este utilizat pentru a separa circuitul pompei de căldură (adesea umplut cu glicol) de instalația de încălzire. Dintr-o perspectivă, vorbim despre separarea pompei de căldură prin intermediul unui schimbător de căldură, deoarece cu acest tip de soluție se creează efectiv două circuite separate: circuitul cu glicol (sau apă) al pompei de căldură este separat de circuitul instalației de încălzire (sau al apei calde menajere).
Pe de altă parte, schimbătorul pe plăci pentru pompă de căldură nu doar separă, ci și conectează ambele circuite. În interiorul schimbătorului are loc schimbul de temperatură între fluide: fluidul cald provenit de la pompa de căldură transferă energia sa termică fluidului din circuitul de încălzire sau al apei calde menajere, care este apoi distribuit către sistemul de încălzire prin pardoseală, radiatoare și rezervorul de apă caldă. Acest schimbător este, așadar, un element esențial în astfel de configurații.
Când ne referim la un schimbător pe plăci pentru pompă de căldură, ne referim la un dispozitiv cu funcția descrisă mai sus. Nu este vorba despre un schimbător freon/apă sau freon/glicol, care este un element integrat al pompei de căldură furnizat de producător. Deși poartă același nume, funcția sa în proces este ușor diferită, deși se bazează și ea pe schimbul de căldură.
Schimbător de căldură cu 50 plăci Ba-60-50 - Conectarea pompelor de căldură monobloc
Modelul Ba-60-50 este o soluție care permite conectarea pompelor de căldură de înaltă putere nominală la instalațiile de încălzire. Dacă vorbim despre sisteme la temperatură ridicată, bazate pe radiatoare, în care temperatura de alimentare generată de pompa de căldură ajunge la aproximativ 50°C, este posibilă conectarea pompelor de căldură cu o putere între 16 și 20 kW. În cazul alimentărilor la temperaturi extrem de scăzute (30-35°C), se pot gestiona pompe de căldură cu o putere de aproximativ 10 kW.
Pompă de căldură glicol/apă și schimbător pe plăci | Ba-60-50
Pompele de căldură glicol/apă sunt de obicei pompe monobloc, în care producătorul solicită utilizarea glicolului, sau mai bine zis a unui amestec glicol-apă, din motive de siguranță. Adesea, această specificație este o cerință, ceea ce înseamnă că, dacă nu umplem circuitul pompei de căldură cu amestecul glicol-apă, am putea pierde garanția. Amestecul glicol-apă este un fluid antigel și servește la protejarea instalației împotriva înghețului în cazul unei întreruperi a alimentării cu energie electrică, care ar împiedica procesul de dezghețare.
În acest caz, apare dilema conectării pompei de căldură la instalația de încălzire. O conectare directă ar implica necesitatea de a umple întregul sistem cu amestecul glicol-apă, ceea ce înseamnă să avem acest fluid în circuitele de încălzire prin pardoseală sau în radiatoare. Nu este recomandat, nu doar din cauza costului ridicat al fluidului, ci mai ales din cauza proprietăților sale mai slabe de transfer al căldurii în comparație cu apa. În astfel de situații, se utilizează un schimbător pe plăci pentru pompă de căldură pentru a împărți sistemul în două circuite separate, umplând circuitul de încălzire cu apă. Poate fi schimbătorul pe plăci Ba-60-50 sau unul dintre modelele mai mici, ales în funcție de puterea nominală a pompei de căldură și de temperatura de alimentare prevăzută.
Dacă cauți un schimbător similar, dar certificat pentru lucrul cu fluide gazoase (la presiune ridicată), consultă:
- ✅ Schimbător de căldură pentru agenți frigorigeni Nordic Tec Ba-68-50 45 bar – condensator pentru pompe de căldură de 22-35 kW.
Schimbător pe plăci de 100 kW - cazan de 100 kW sau chiar 120 kW
Modelul Nordic Tec Ba-60-50 cu 50 plăci are o putere nominală de până la 200 kW la temperaturi de alimentare ridicate. Cu toate acestea, acest schimbător pe plăci este clasificat ca schimbător de 100 kW cu parametri corespunzători temperaturilor de alimentare ale cazanelor tradiționale. Este, așadar, ideal pentru separarea circuitelor închise ale cazanelor pe gaz de 100 kW, cu alimentare sub 50°C pentru menținerea condensării.
Ținând cont de faptul că multe cazane funcționează și la temperaturi mai ridicate, de exemplu între 50 și 60°C, modelul Ba-60-50 este un schimbător pe plăci potrivit și pentru cazane de 120 kW, în special pentru cazane pe peleti, cărbune sau alți combustibili solizi.
