Schimbător de căldură cu plăci NORDIC Ba-27-90 5/4" 500 kW

Schimbător de căldură cu 90 de plăci pentru pompă de căldură / cazan | Ba-27-90 1 1/4"

Schimbător de căldură Nordic Tec Ba-27-90 utilizat frecvent pentru pompe de căldură și cazane

Detalii tehnice:

• 90 de plăci din material S316L (oțel inoxidabil), brasate cu cupru 99,9% Cu
• Conexiuni: 4x 5/4" (DN 32) | 1 1/4"
• Presiune de operare: până la 30 bar / Presiune de testare: 45-60 bar

Presiunea de operare indică presiunea maximă la care ar trebui să funcționeze schimbătorul de căldură. O valoare de 30 bar înseamnă că, în practică, acesta este un schimbător de căldură lichid-lichid. Nu ar trebui utilizat cu fluide de înaltă presiune, cum ar fi freonul, refrigeranții sau gaze similare (deoarece acestea tind să funcționeze la presiuni mai mari de 30 bar).
Presiunea de testare a schimbătorului este presiunea la care a fost supus pe scurt în timpul testelor de aprobare. Acest lucru nu implică faptul că schimbătorul poate fi utilizat la astfel de presiuni în timpul funcționării.

• Temperatura maximă de operare: până la +230°C
• Debit: 12 m³/h
• Suprafață de schimb termic: 2,430 m²

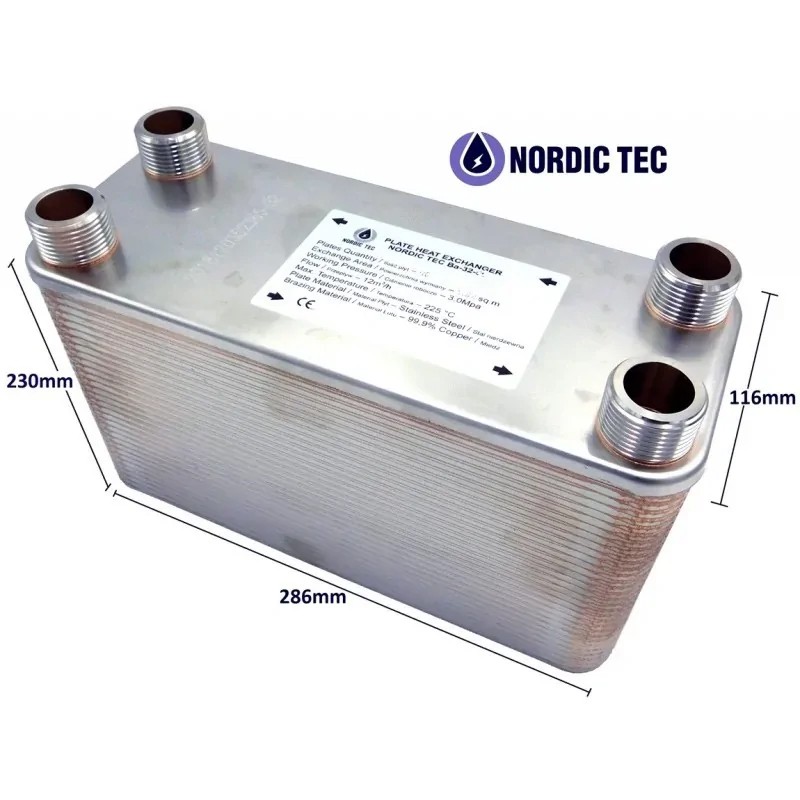

Dimensiunile schimbătorului de căldură cu 90 de plăci - Ba-27-90

(A) - 286 mm
(B) - 116 mm
 (F) - 230 mm
(C) - 234 mm
(D)  - 63 mm
