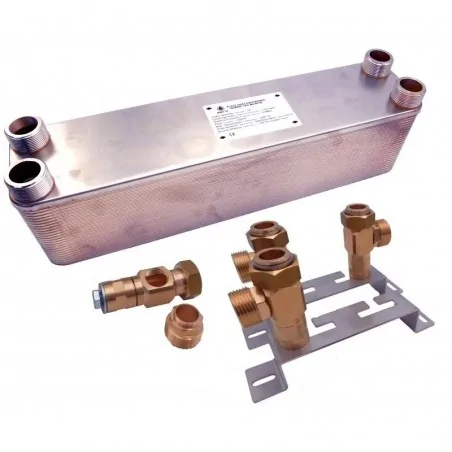

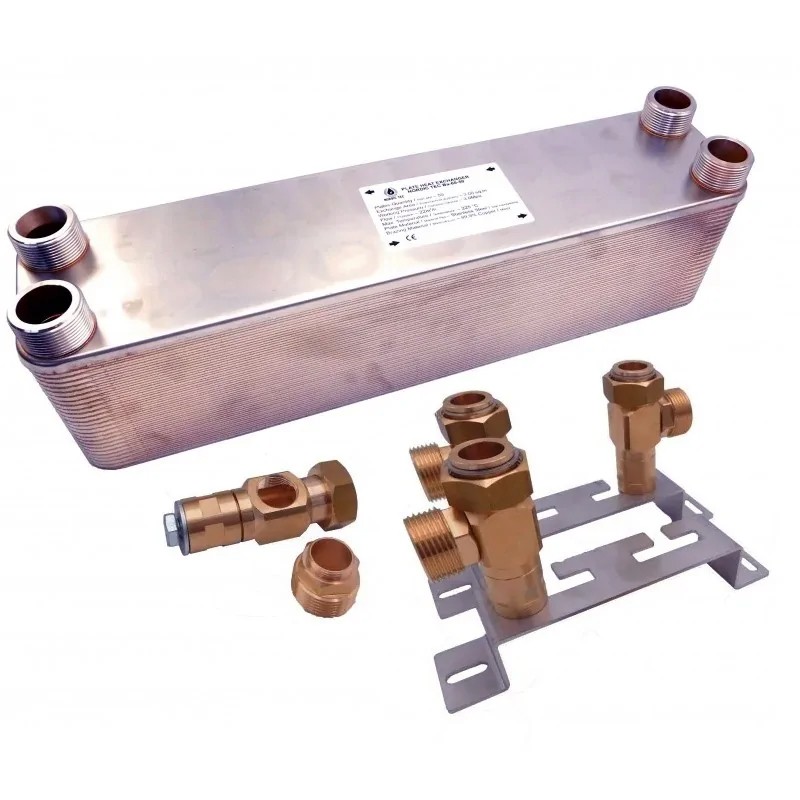

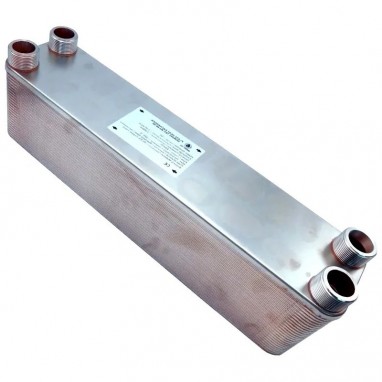

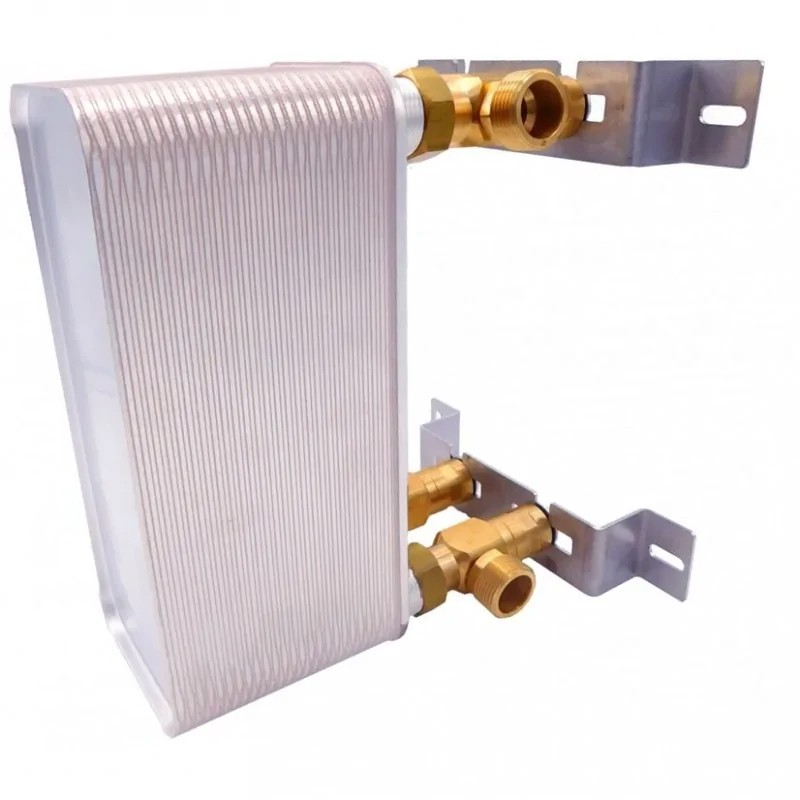

Schimbător de căldură - Nordic Tec Ba-60-90 - 4x 1 1/2", 90 plăci
Nordic Tec Ba-60-90 - conexiuni 1 1/2", 90 plăci
Detalii tehnice - Schimbător de căldură Ba-60-90:
- Oțel inoxidabil S316L, sudat cu 99,9% cupru
- Conexiuni: 4x 6/4", BSP | DN 40
- Presiune de operare: 30 bar
- Presiune de testare: 45-60 bar - presiunea la care unitatea este testată înainte de a fi aprobată pentru vânzare
- Temperatură maximă: +230°C
- Debit: 22 m³/h
Suprafața plăcilor - Schimbător de căldură Ba-60-90 : 5,4 m²
Schimbătorul de căldură Ba-60-90 6/4" are o suprafață foarte mare a plăcilor de 5,4 m², ceea ce îl face unul dintre cele mai mari schimbătoare din seria Ba-60 de la Nordic Tec. Suprafața mare a plăcilor și conexiunile relativ mari îl fac ideal pentru utilizarea în sisteme de încălzire mari și dispozitive de încălzire cu debit mare. Este adesea folosit pentru conectarea pompelor de căldură monobloc. În circuitul glicol-apă, schimbătorul Ba-60-90 poate gestiona pompe de căldură monobloc cu o putere de la 18 la 38 kW și, în circuitul apă-apă (separarea pompelor de căldură split), poate suporta dispozitive de până la 45 kW.
Aplicații principale ale modelului Ba-60-90
- Sisteme mari de încălzire și/sau apă caldă – instalații mari de încălzire
- Schimbător de căldură pentru funcționarea pompelor de căldură cu debit mare (pentru conexiuni lichid-lichid în separarea circuitului pompei de căldură de instalație)
- Deosebit de indicat pentru separarea pompelor de căldură monobloc care folosesc glicol de restul sistemului
- Răcire industrială
- Gestionarea clădirilor industriale mari în conexiune cu rețele de termoficare.
Dimensiunile schimbătorului de căldură Ba-60-90
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 225 mm
____________
Schimbător de căldură sudat cu 90 de plăci pentru încălzirea apei – Nordic Tec Ba-60-90

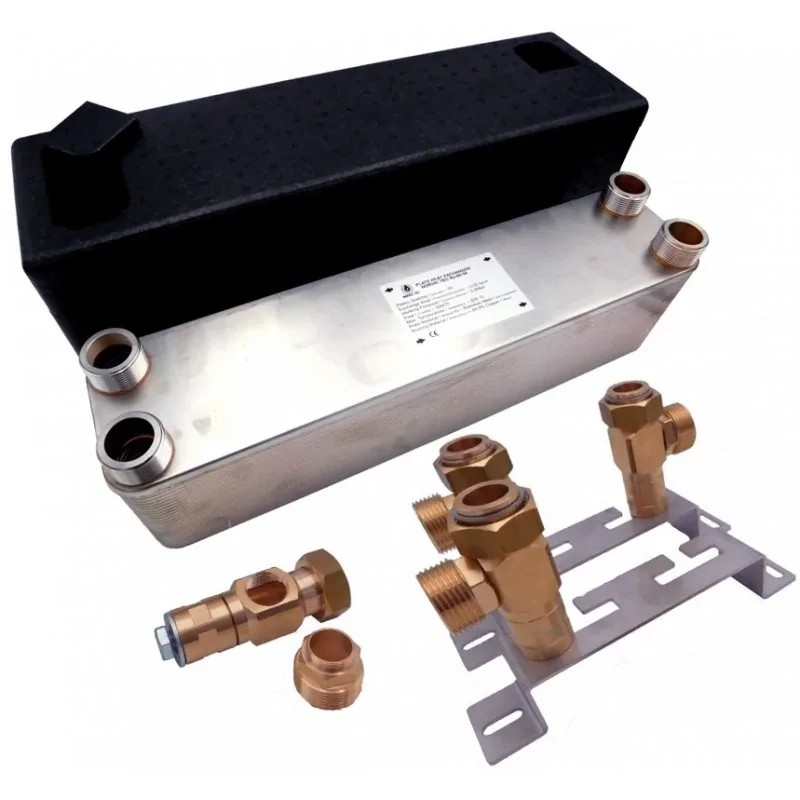

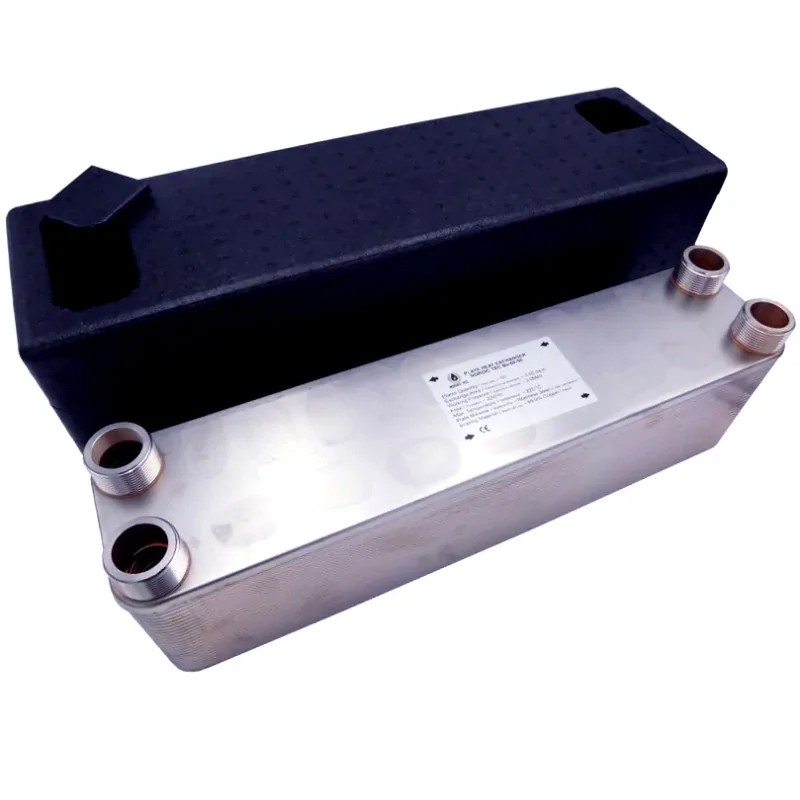

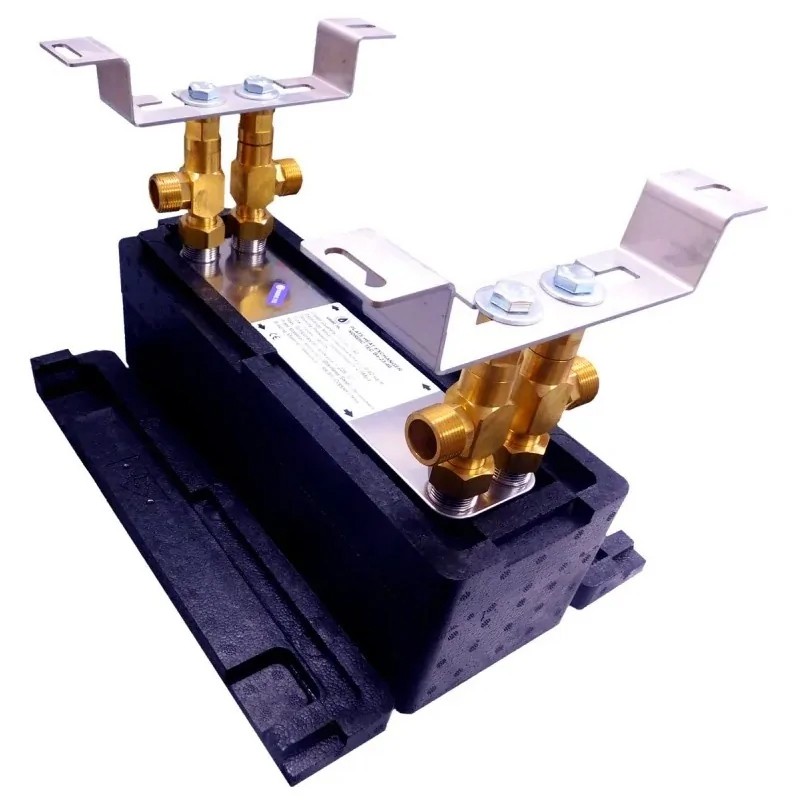

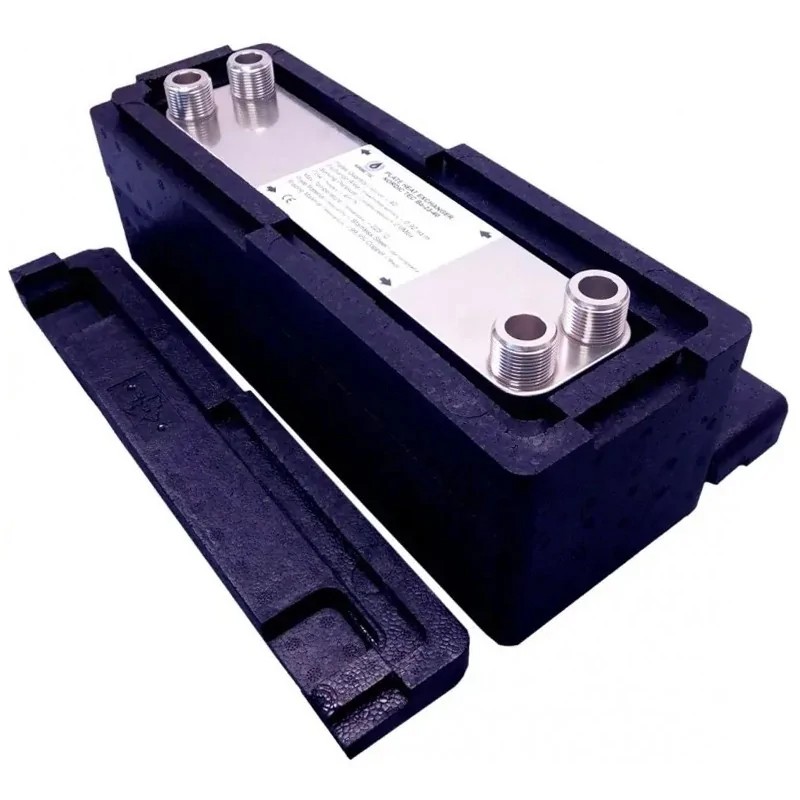

Nordic Tec oferă ca opțiune un izolament termic pentru schimbător, cu o grosime de aproximativ 24 mm, realizat din spumă de polipropilenă. Acest model este dotat cu conexiuni de dimensiune 6/4 inci, care permit un debit ridicat. Debitul nominal al schimbătorului este de 22 m³/h, dar este important de menționat că un tub de 1 1/2" permite un debit maxim de aproximativ 15,50 m³/h.
Acest schimbător este adesea ales pentru aplicații industriale sau comerciale, cum ar fi sisteme de încălzire centralizată și producție de apă caldă în clădiri de birouri, hoteluri, restaurante, depozite, supermarketuri mari, școli și chiar biserici.
Dispozitivul este realizat printr-un proces testat de unire a plăcilor din oțel. Fiecare placă a schimbătorului are o suprafață de schimb de căldură de 0,060 m². Înmulțind această suprafață cu numărul de plăci (în acest caz 90), se obține o suprafață totală de schimb de 5,40 m².
Schimbător de căldură cu plăci pentru apă caldă - Nordic Tec Ba-60-90
În plus, poate fi utilizat ca schimbător de căldură eficient cu plăci pentru apă caldă în sisteme complexe și de mari dimensiuni.
Este important de menționat că schimbătorul Ba-60-90 cu 90 de plăci, datorită dimensiunilor sale, este deosebit de recomandat pentru utilizarea cu pompe de căldură, în special ca schimbător intern pentru gestionarea refrigerantelor, gazelor, etc. Este un schimbător proiectat să reziste la presiuni de până la 30 bar și utilizat pentru conectarea pompelor de căldură la sistemele de încălzire în configurații lichid-lichid. Acest lucru este deosebit de relevant în conectarea pompelor de căldură monobloc în sistemele apă/glicol.
Schimbător de căldură pentru pompe de căldură monobloc mari de 40 kW
Schimbătorul de căldură Nordic Tec Ba-60-90 este deosebit de potrivit pentru utilizarea cu pompe de căldură monobloc mari, deoarece are o suprafață mare de schimb de căldură și conexiuni mari, ceea ce permite debite relativ mari cu pierderi minime de presiune. Alegerea schimbătorului pentru fiecare pompă de căldură depinde în principal de temperatura de alimentare a sistemului specific. Modelele mai mari sunt alese pentru sistemele cu temperatură scăzută, cum ar fi sistemele de încălzire în pardoseală cu temperaturi de 30-35°C, în timp ce schimbătoarele mai mici sunt alese pentru sistemele cu temperaturi de aproximativ 50°C.
Funcționarea schimbătorului Ba-60-90 cu pompe de căldură monobloc pe bază de glicol
- În cazul unei pompe de căldură monobloc care utilizează glicol (30%) într-un sistem cu temperatură scăzută de 30-35°C, schimbătorul Ba-60-90 poate gestiona unități cu o putere de până la 18-20 kW.
- Într-un sistem cu temperatură ridicată (aproximativ 50°C) cu aceeași pompă, acest schimbător poate suporta unități cu o putere de până la 36 kW și, în unele cazuri, până la 40 kW.
Alegerea schimbătorului de căldură pentru pompele de căldură monobloc mari trebuie, totuși, să ia în considerare toate aspectele sistemului specific și să fie efectuată pe bază individuală.
