✅ Fenomenul rezistenței hidraulice în instalațiile de apă - de ex. încălzire sau ACM

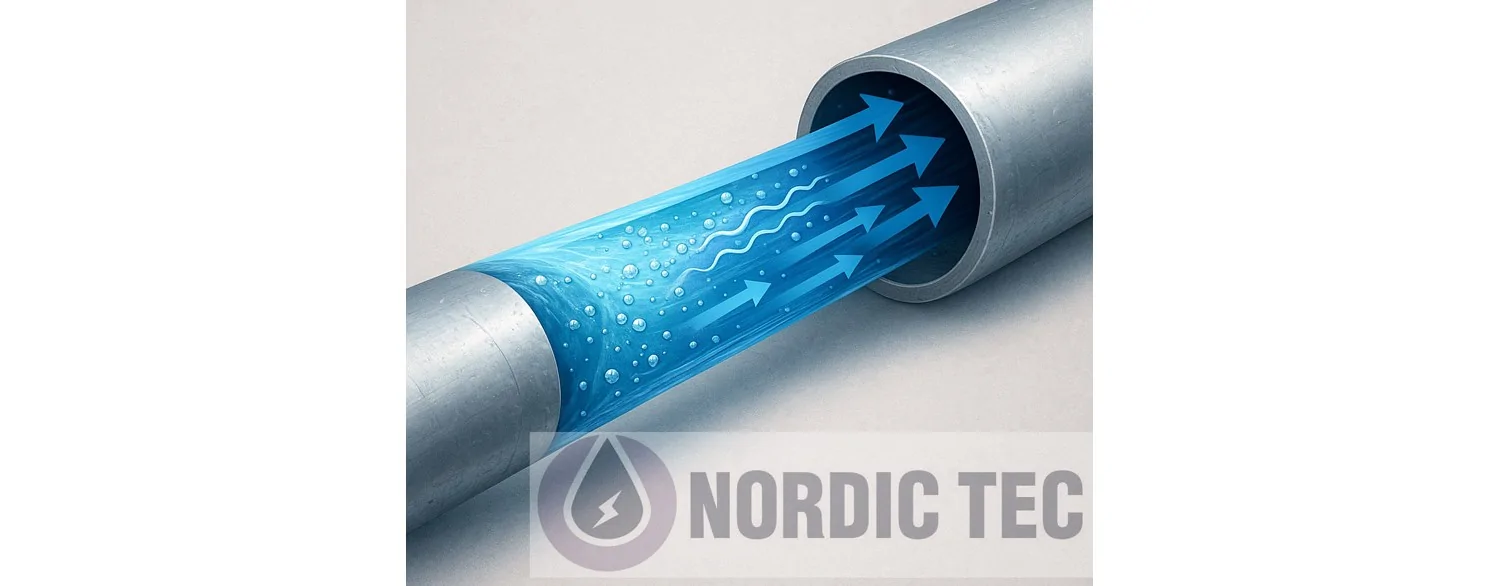

Rezistențele hidraulice sunt un fenomen care apare în instalațiile hidraulice, adică cele de apă - și constă în pierderea de presiune a lichidului care circulă prin diferite elemente ale sistemului. Rezistențele hidraulice sunt cauzate de „frecarea” lichidului de pereții conductelor, precum și de schimbările de direcție ale curgerii, îngustări, ventile, coturi, schimbătoare de căldură, acumulatoare, filtre, distribuitoare, cuplaje pentru încălzire și alte dispozitive. Cu alte cuvinte - majoritatea dispozitivelor sau elementelor instalației influențează scăderea treptată a presiunii datorită fenomenului de rezistență hidraulică.
În practică, rezistențele hidraulice înseamnă că pompa de circulație trebuie să funcționeze cu o putere adecvată pentru a depăși aceste rezistențe și a asigura circulația fluidului (cel mai des apă sau un amestec de apă cu glicol) în întregul sistem. Altfel, sistemul nostru de încălzire nu va mai funcționa eficient și vor apărea zone neîncălzite.
Orice element, chiar și o simplă țeavă, poate cauza anumite rezistențe hidraulice, dar cele mai importante surse sunt, de exemplu, îngustările sau dispozitivele specifice. Nu putem renunța la ele dacă sistemul nostru de încălzire trebuie să fie funcțional, rezistențele hidraulice sunt un element inerent care însoțește curgerea apei. Sursele sale mai importante sunt:
Disponibil
Disponibil
Desigur, instalația trebuie proiectată astfel încât să se evite îngustările inutile acolo unde nu sunt necesare, dar, în același timp, să nu se creeze un volum prea mare și consumator de energie de apă. Instalațiile realizate incorect, cu prea multe coturi, schimbări de direcție și îngustări, pot duce chiar la:
O problemă separată o reprezintă scăderile de presiune estimate la alegerea unor schimbătoare de căldură, în special a celor plăcute. Este vorba, desigur, despre determinarea prognozei rezistențelor hidraulice pentru un anumit schimbător de căldură (întotdeauna la o valoare specifică a debitului - deoarece rezistențele cresc odată cu creșterea debitului de lichid). În sistemele mai avansate, scăderile de presiune se calculează pentru a alege pompele - dar în sistemele mai simple, adesea în casele unifamiliale, nu este necesar să abordăm acest aspect atât de amănunțit. O astfel de nevoie apare în obiecte mai mari.
În principiu, merită să știți că rezistențele hidraulice mai mari sunt generate de schimbătoare prea mici în raport cu instalația. Din acest motiv, supradimensionarea suplimentară a schimbătoarelor este o idee bună, permițând evitarea încărcării excesive a pompelor.
Uneori, după instalarea unor componente suplimentare în sistemul de încălzire sau de preparare a apei calde menajere, pot apărea probleme de presiune și, în general, de debit (sau lipsa acestuia) în instalație. Cauza este, desigur, reprezentată de rezistențele hidraulice generate în acest mod – totuși, trebuie presupus că orice dispozitiv admis pentru utilizare nu ar trebui să le provoace într-o măsură care să împiedice funcționarea corectă a sistemului.
Dacă, așadar, după instalarea unui schimbător de căldură, a unui separator de impurități, a unui filtru de apă dură sau a oricărui alt dispozitiv apare acest fenomen nedorit, trebuie început întotdeauna cu verificarea sensului de curgere. O parte dintre aceste dispozitive au un sens de curgere clar definit, iar nerespectarea acestuia va duce la aerisirea sau la colmatarea instalației. Simptomul va fi scăderea eficienței încălzirii clădirii.
Unele dispozitive, precum schimbătoarele de căldură menționate, necesită de asemenea o anumită poziție de montaj; în cazul schimbătorului de căldură cu plăci, aceasta este poziția verticală. Instalarea într-o poziție incorectă poate bloca întregul sistem și îi poate limita funcționalitatea chiar și cu câteva zeci de procente. Prin urmare, remedierea acestui tip de defecțiuni ar trebui să înceapă întotdeauna cu verificarea corectitudinii montajului componentelor instalate cel mai recent.
Disponibil
Disponibil
