Schimbător de căldură Nordic Tec Ba-60-20 - conexiuni 5/4", 20 plăci

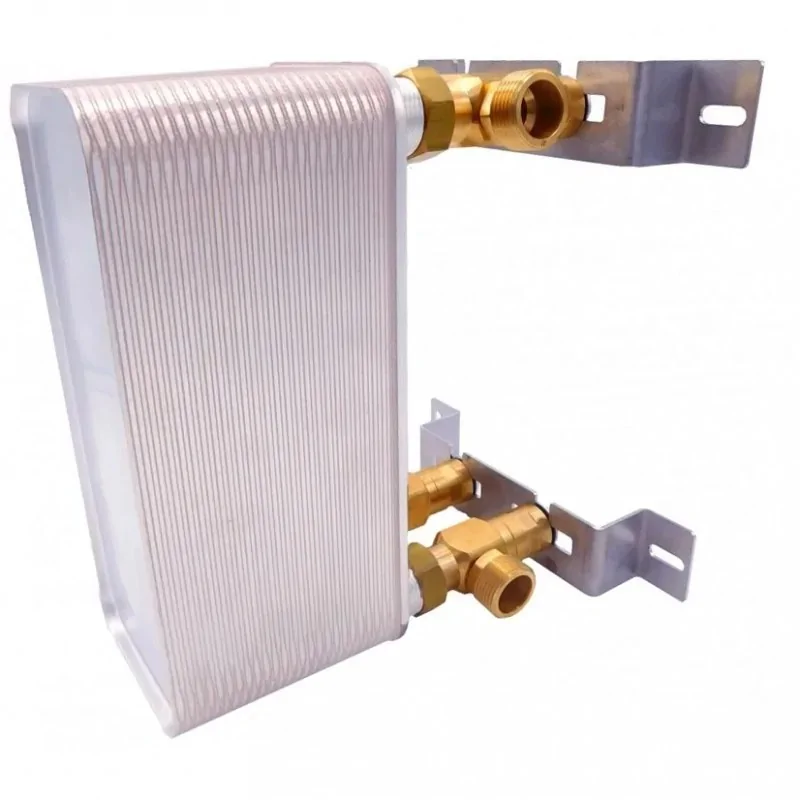

Imaginea exemplu arată schimbătorul de căldură complet cu accesorii opționale. Puteți achiziționa schimbătorul Ba-60-20 cu izolație termică și suport de perete pentru a crea un set așa cum este prezentat în figură. Selectarea accesoriilor pentru schimbător este disponibilă direct deasupra prețului.
Date tehnice - Schimbător cu plăci 5/4" Ba-60-20:
- Material plăci: oțel inoxidabil L316
- Material de brasare: cupru (99,99%)
- Grosimea fiecărei plăci: 0,4 mm
- Interval de temperatură: -185 grade până la +230 grade Celsius
- Debit: 22 m³/h
- Presiune de funcționare: 30 bar (testat la 45-60 bar)
- Diametrul conexiunilor: 1 1/4 inch
Suprafață de schimb termic - Schimbător cu plăci Nordic Tec Ba-60-20: 1,20 m²
După cum se poate observa în graficul de mai sus, schimbătorul de căldură cu 20 plăci Ba-60-20 este cel mai mic din seria Ba-60. Dacă aplicația dumneavoastră necesită o suprafață de schimb activă mai mare de 1,20 metri pătrați, se recomandă alegerea unui model cu un număr mai mare de plăci pentru a obține o suprafață totală adecvat mai mare. Suprafața de schimb este un parametru fundamental pentru determinarea capacităților reale ale schimbătorului de căldură și pentru compararea performanțelor sale cu alte modele.
Modelul Ba-60-20 (precum și modelele Ba-60-30, Ba-60-40, Ba-60-50 și Ba-60-60) este un schimbător de căldură cu plăci cu conexiuni de 5/4".
În catalogul nostru, în seria Ba-60 se regăsește și schimbătorul Ba-60-70, care este disponibil atât în varianta de 1 1/4", cât și suplimentar în varianta de 1 1/2".
Dimensiuni:
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 55 mm
____________
Schimbător de căldură Nordic Tec Ba-60-20 - pentru ce sisteme este utilizat în practică
Schimbătorul de căldură Ba-60-20 este adesea ales pentru aplicații de refrigerare, datorită suprafeței exterioare relativ mari în comparație cu suprafața plăcilor individuale. Acest lucru îl face deosebit de potrivit pentru astfel de aplicații. Cu toate acestea, nu înseamnă că este exclusiv un schimbător pentru refrigerare, deoarece funcționează la fel de bine și în sistemele de încălzire. Schimbătoarele de căldură Nordic sunt proiectate pentru a putea fi utilizate în mod universal în ambele aplicații. Modelul Ba-60-20 este format din 20 plăci, cu o conexiune de 1 1/4". Poate gestiona cu ușurință o centrală termică cu o putere termică de până la 40-50 kW sau poate încălzi o clădire rezidențială mare cu o suprafață de până la 400-500 m².
Schimbător de căldură cu 20 plăci - cum este construit? | Ba-60-20
La fel ca întreaga serie Nordic Tec Ba-60, acesta se bazează pe o placă mare din oțel, cu o grosime de 0,4 mm și o suprafață de 0,060 m² pentru fiecare placă individuală. Din acest motiv, poate fi utilizat nu doar în clădiri rezidențiale, ci și în structuri comerciale de mari dimensiuni. Plăcile schimbătorului sunt sudate între ele printr-un proces de brasare în vid - sunt în total 20, unite într-un mod nedemontabil.
Un alt avantaj al acestui schimbător este debitul ridicat, chiar foarte mare în comparație cu alte modele de putere similară. Debitul nominal al structurii cu plăci este calculat pentru un flux de <22.000 l/h.
Schimbător de căldură într-un sistem cu gravitație fără pompă | Ba-60-20
Există sisteme deschise, în general de tip vechi cu vas de expansiune deschis, care funcționează pe principiul gravitației. Atunci când se conectează la aceste sisteme dispozitive de încălzire mai moderne, cum ar fi o centrală termică pe gaz, care funcționează în circuite închise, este necesar să se utilizeze un schimbător de căldură pentru a le separa. Pot fi și alte dispozitive mai recente, cum ar fi cazane pe peleti sau pompe de căldură, care trebuie protejate de impactul unui sistem deschis nu perfect curat, supus unei formări mai mari de calcar.
O întrebare frecventă este cum se va comporta schimbătorul de căldură într-un sistem cu gravitație fără pompă (evident, referitor la partea sistemului deschis). Adesea, cu alegerea unui schimbător cu rezistențe hidraulice suficient de scăzute, este posibil să se mențină funcționarea pe principiul gravitației și nu este necesară instalarea unei pompe de circulație cel puțin pe acea parte. Acest lucru reprezintă în mod clar un valoare adăugată și o economie suplimentară: absența unei pompe înseamnă un consum mai mic de energie electrică pe parcursul anilor.
Cu toate acestea, este important să ne amintim că un astfel de sistem ar trebui să fie pregătit corespunzător înainte de a lua această decizie, adică curat și schimbătorul de căldură trebuie protejat cu filtre adecvate, sau chiar cu un separator magnetic (dacă este necesar).
De asemenea, trebuie subliniat că nu există nicio garanție că sistemul va funcționa corect fără pompă. Adesea este posibil, dar există și cazuri în care, după instalarea schimbătorului, funcționarea pe principiul gravitației nu a fost optimă. Cu siguranță este necesar să alegeți schimbătoare cu pierderi de presiune cât mai mici și cu conexiuni relativ mari. Schimbătorul Ba-60-20 pare să îndeplinească aceste cerințe.
