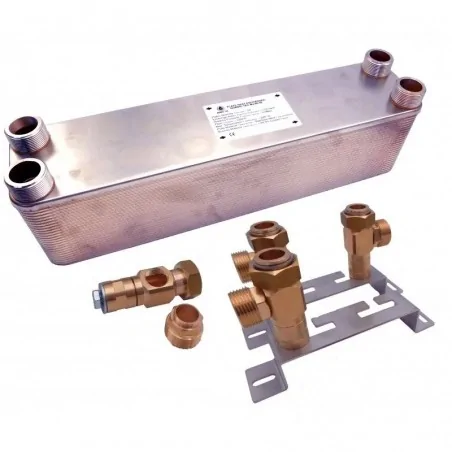

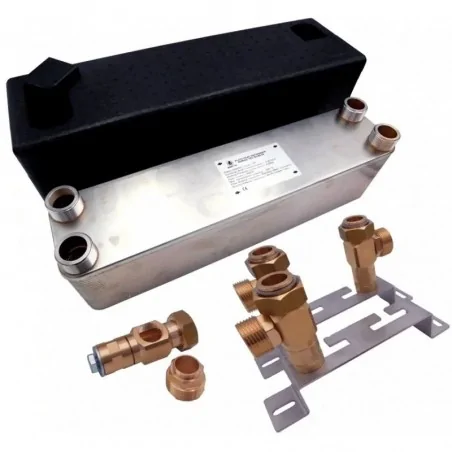

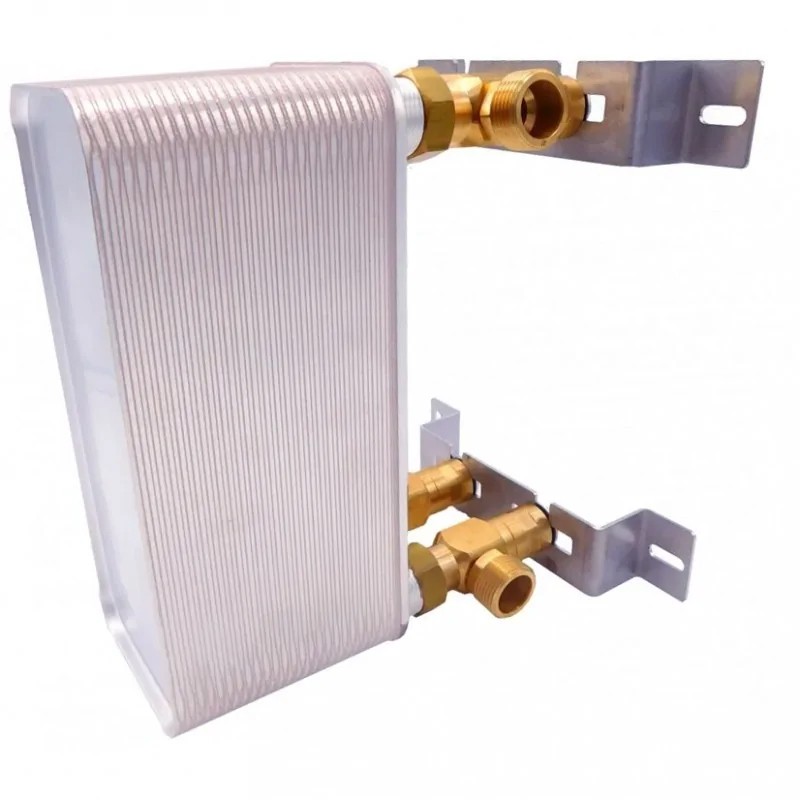

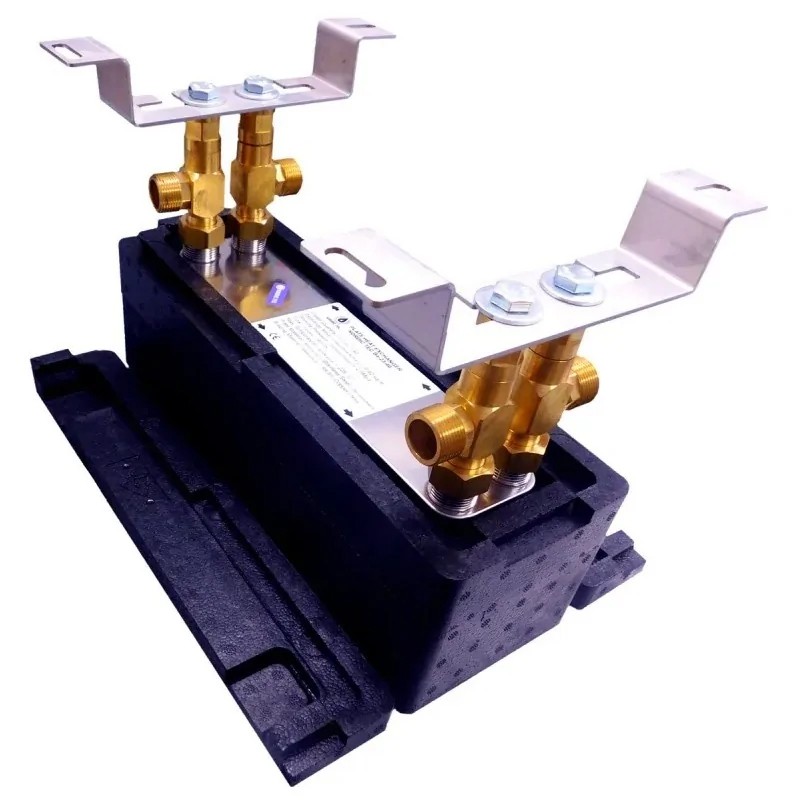

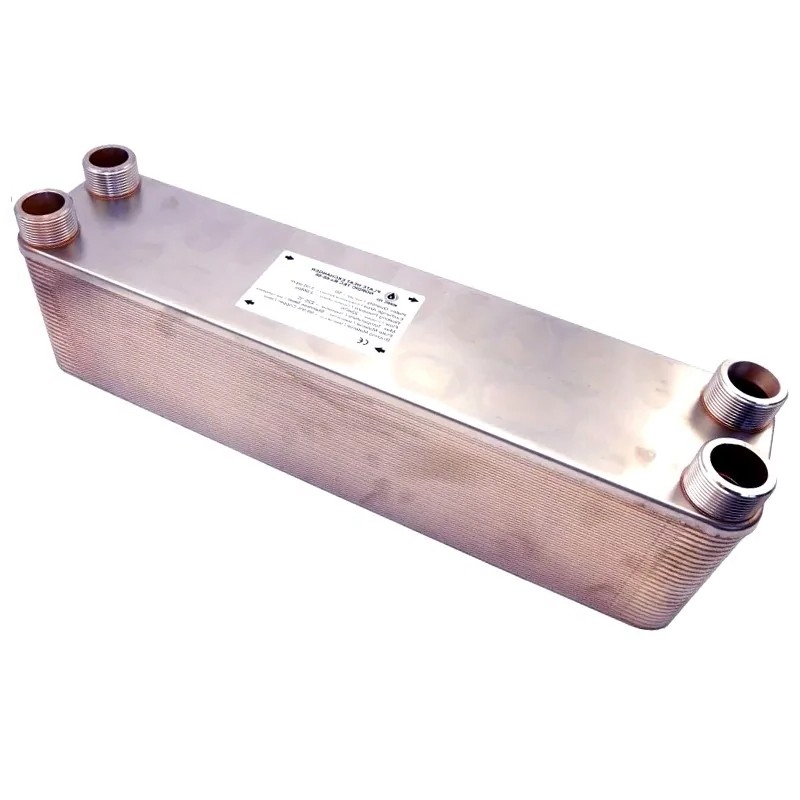

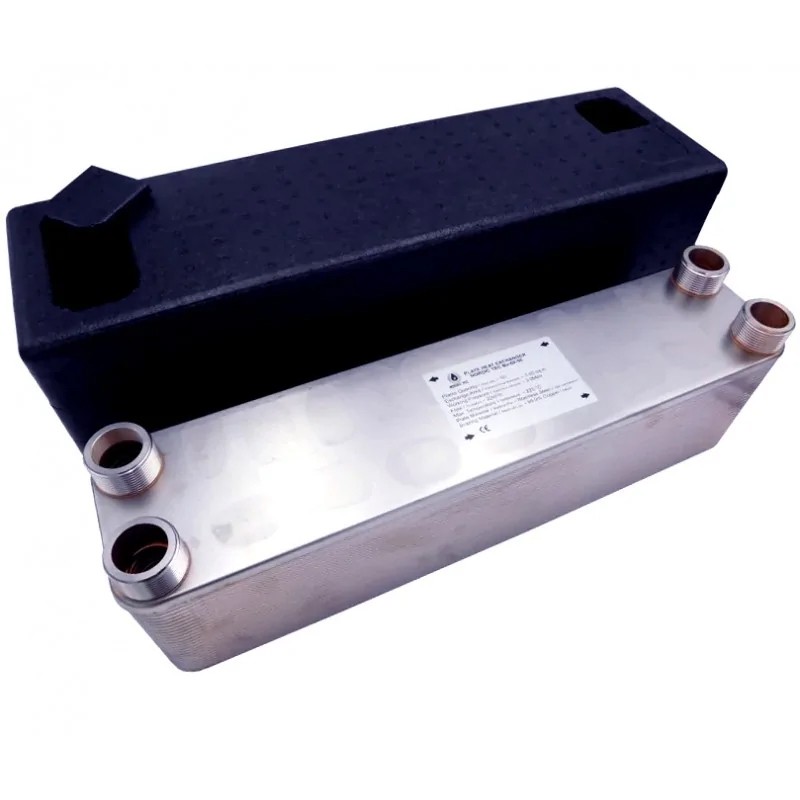

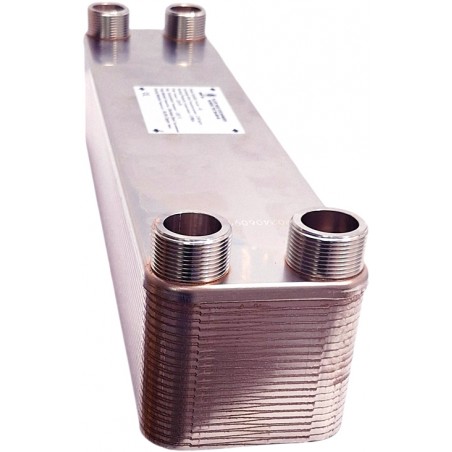

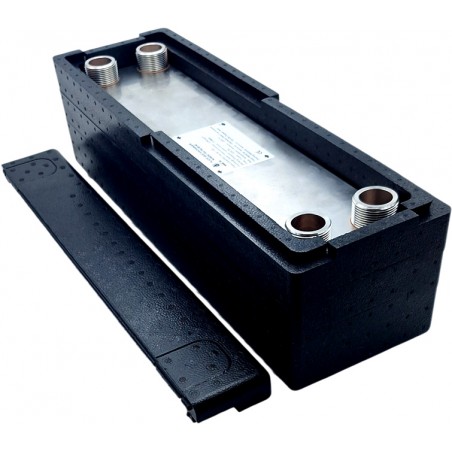

Schimbător de căldură cu plăci pentru pompe de căldură sau alte aplicații de încălzire și răcire - Ba-60-40

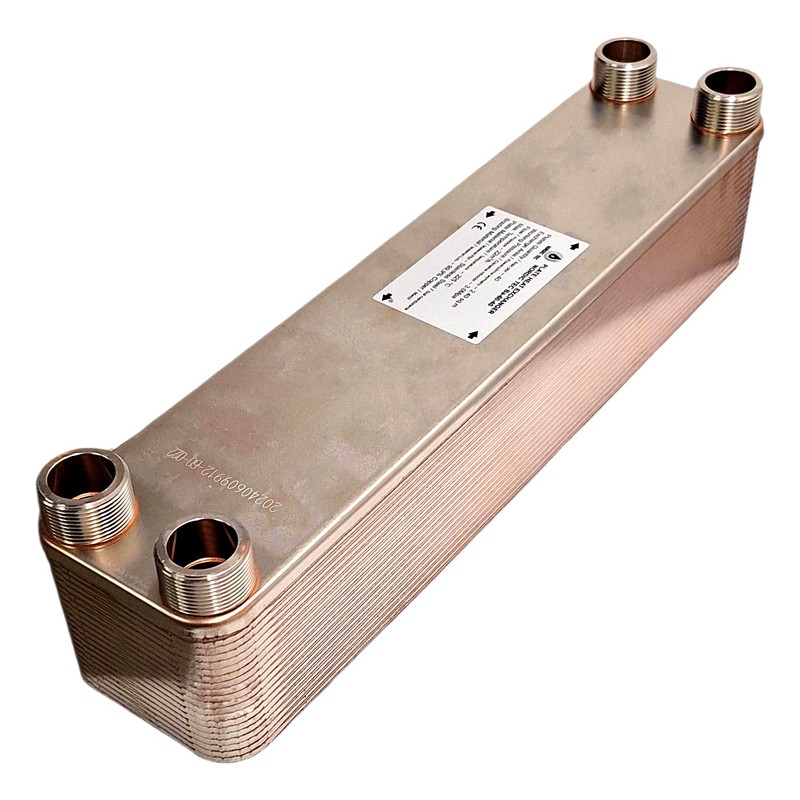

Schimbătorul de căldură pentru pompe de căldură, Nordic Tec Ba-60-40, cu conexiuni de 5/4" și 40 de plăci
Date tehnice - Schimbător de căldură cu plăci 1 1/4" Ba-60-40:
- Material plăci: oțel inoxidabil L316
- Material brasare: cupru (99,99%)
- Grosime fiecare placă: 0,40 mm
- Interval de temperatură: -185 grade până la +230 grade Celsius
- Debit: 22 m³/h
- Presiune de funcționare: 30 bar (testat la 45-60 bar)
Ba-60-40 este un schimbător de căldură proiectat pentru transferul de energie termică între fluide. Nu trebuie utilizat cu fluide la presiuni ridicate (peste 30 bar) precum freonul sau gazele, care pot provoca creșteri bruște ale presiunii sau funcționarea la presiuni mai mari de 30 bar. Dacă căutați un schimbător de căldură cu plăci pentru refrigeranți, de utilizat ca condensator pentru pompe de căldură și sunteți interesat de un model similar cu acesta, consultați modelele Ba-68-32-F sau Ba-68-40-F.
- Diametru conexiuni: 1 1/4 inch | DN32
Suprafață de schimb de căldură - a seriei de schimbătoare cu plăci Ba-60 - și a unității Ba-60-40 - 2,40 m²
Suprafața de schimb de căldură este cel mai important factor și singurul criteriu obiectiv care determină eficiența unui schimbător de căldură. Modelul descris mai sus este dotat cu 40 de plăci din oțel inoxidabil, fiecare având o suprafață de 0,60 m². În total, acestea formează o suprafață totală de 2,40 m². Această suprafață permite conectarea la numeroase modele de pompe de căldură, în special atunci când este necesară conectarea la instalații de încălzire centrală (de exemplu, într-un circuit glicol/apă sau apă/apă). Dacă aveți nevoie de un schimbător cu o suprafață mai mare, în figura de mai sus veți găsi alte modele din seria Ba-60, de asemenea disponibile în magazinul nostru.
Suprafața de schimb de căldură a schimbătorului Nordic Tec Ba-60-40 - corelația cu performanța sa
Fiecare dispozitiv de încălzire, fie că este vorba de o pompă de căldură sau de un cazan de orice tip, pentru a funcționa corect într-un sistem cu un schimbător de căldură, trebuie să fie susținut de o suprafață suficientă a plăcilor schimbătorului. Desigur, aceasta este o abordare simplificată, deoarece nu intrăm în detaliile legate de coeficienții de transfer termic și calculele precise pentru a obține o performanță specifică. Cu toate acestea, un schimbător de căldură cu o suprafață de 2,4 m² este deja suficient de mare pentru a fi utilizat în unele instalații cu pompe de căldură, dar este întotdeauna necesară o selecție atentă a schimbătorului.
Aplicații cele mai comune:
- instalații de încălzire centralizată - schimbător utilizat pentru conectarea sistemelor cu circuit deschis și închis, în combinație cu diverse cazane sau alte surse de căldură
- schimbător de căldură pentru instalații mari de panouri solare / colectoare cu glicol (unități de dimensiuni mari) - acestea sunt sisteme mari formate dintr-un număr mare de colectoare
- pompe de căldură - conectarea la sisteme care necesită separarea de partea principală a instalației, de exemplu, ca schimbător pentru pompe de căldură cu glicol
- industria berii - răcirea mustului în instalații mari și fabrici de bere comerciale de dimensiuni mai mici
- răcire industrială
Dimensiuni:
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 105 mm
____________
Conectarea pompei de căldură la instalația de încălzire centralizată prin intermediul schimbătorului de căldură cu 40 de plăci Ba-60-40
Schimbătorul de căldură Ba-60-40 menționat mai sus este adesea utilizat pentru conectarea unei pompe de căldură care funcționează cu glicol la o instalație de încălzire centralizată (care funcționează cu apă). Modelul cu 40 de plăci este deosebit de potrivit pentru acest scop datorită suprafeței sale de schimb de căldură relativ mare, de 2,40 m². În practică, poate gestiona pompe de căldură de la 10 la 20 kW, în funcție de temperatura de alimentare furnizată de pompă de căldură. Este important să rețineți că instalațiile de încălzire în care pompa de căldură funcționează la temperaturi extrem de scăzute (de exemplu, sisteme de încălzire în pardoseală) necesită un schimbător de căldură mai mare decât instalațiile alimentate la temperaturi ridicate (cum ar fi cele cu radiatoare).
Schimbător de căldură cu plăci pentru încălzirea halelor industriale sau a depozitelor | Ba-60-40
Schimbătorul de căldură cu plăci Ba-60-40 îndeplinește toate cerințele pentru gestionarea halelor industriale sau a depozitelor mari. Poate fi utilizat ca schimbător de căldură pentru aeroterme, de exemplu de tip Volcano alimentate cu o altă sursă de căldură, sau cu radiatoare tradiționale. Schimbătorul este potrivit pentru utilizarea în medii industriale, deoarece funcționează bine cu glicol, care este adesea necesar în acest tip de instalații.
Cu o suprafață totală de 2,4 m², poate gestiona aeroterme - chiar și alimentate cu glicol - cu o putere de până la 90 kW. În ceea ce privește cazanele de încălzire tradiționale, puterea lor maximă este similară și, în funcție de parametri, poate ajunge până la 80-90 kW și, în instalațiile moderne, chiar până la 100 kW. Un avantaj foarte important al seriei de schimbătoare Ba-60, și al modelului Ba-60-40 în special, este pierderea redusă de presiune, care joacă un rol crucial în încălzirea structurilor precum halele industriale și depozitele.
