Schimbător de căldură pentru apă sau glicol Nordic Tec Ba-60-60 - racorduri 5/4", 60 plăci

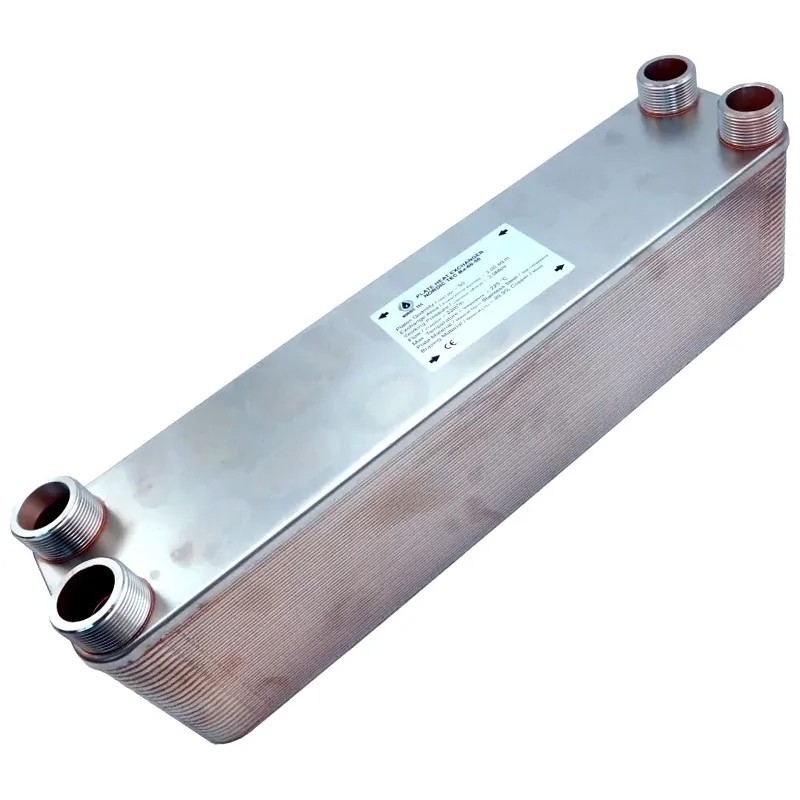

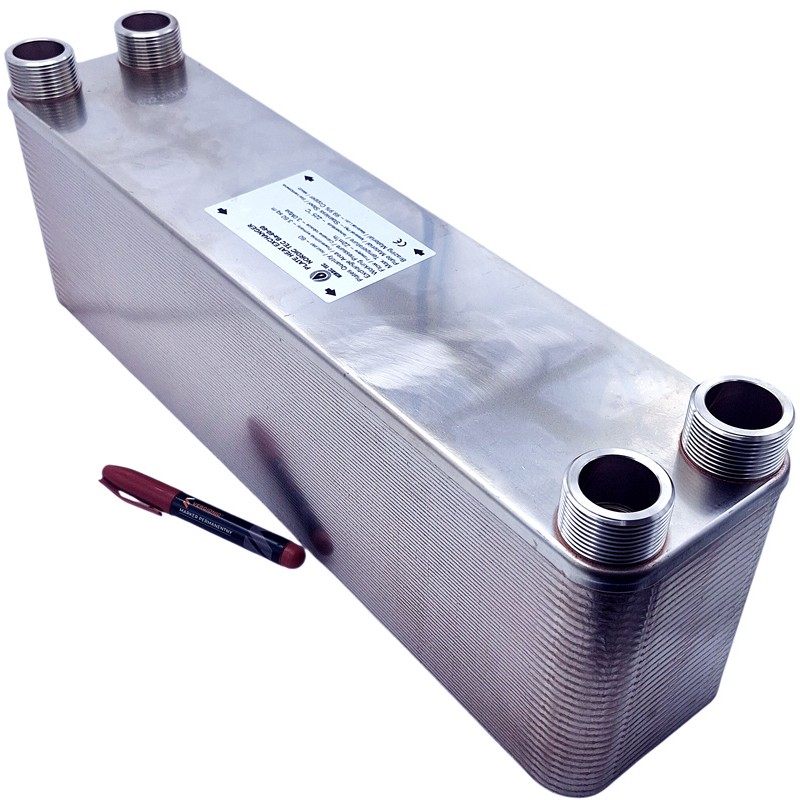

Schimbător de căldură pe plăci Nordic Tec Ba-60-60
racorduri 5/4", 60 plăci
Accesorii pentru schimbătoare de căldură pe plăci Ba-60-60 - izolația și accesoriile de montare sunt opționale
✅ Schimbător de căldură tradițional cu 60 de plăci brasate – se remarcă printr-un design compact și ergonomic, care facilitează instalarea și întreținerea. Este disponibil ca accesoriu opțional și un kit de montare pentru schimbător cu suport de perete. În plus, este realizat din materiale de înaltă calitate, rezistente la coroziune și la temperaturi ridicate.
Detalii tehnice:
- Descrierea plăcilor schimbătorului de căldură Ba-60-60:
INOX - Oțel inoxidabil 316L, brasare din cupru 99,9% Cu
Grosimea plăcilor: 0,40 mm
Distanța dintre plăci: 2 - 2,2 mm
Dimensiunea plăcii: 526 x 124 mm
- Conexiuni:
Racorduri de conectare 4x 1 1/4" (32) cu filet exterior
- Debit maxim: 22 m³/h - 367 l/min
- Presiune de funcționare: până la 30 bar (schimbător pentru utilizarea cu lichide)
Presiune de testare: 45-60 bar (presiune de testare înainte de punerea pe piață)
Modelul Ba-60-60 este un schimbător de căldură pe plăci proiectat pentru utilizarea cu pompe de căldură, destinat transferului de energie termică între diferite fluide, fiind utilizat în mod obișnuit ca schimbător extern în astfel de sisteme. Nu este potrivit pentru utilizarea cu refrigeranți în interiorul pompelor de căldură, deoarece nu funcționează ca schimbător intern.
Nu trebuie utilizat cu fluide la presiune ridicată (peste 30 bar), cum ar fi freonul sau alte gaze care pot suferi variații rapide de presiune și funcționează la valori de presiune peste 30 bar. Dacă căutați un schimbător pentru refrigeranți pentru utilizare ca condensator sau evaporator pentru pompe de căldură, vă recomandăm să luați în considerare modelul Ba-68-50-F sau Ba-68-60-F, proiectate special pentru astfel de aplicații.
- Temperatură maximă de funcționare: până la +230°C.
Suprafață de schimb termic - a seriei de schimbătoare pe plăci Ba-60-60 - 3,6 m²
Așa cum se arată în graficul de mai sus, schimbătorul de căldură cu 60 de plăci are o suprafață totală de 3,60 m². Fiecare placă individuală are o suprafață de 0,060 m². Dacă aveți nevoie de un schimbător de căldură mai mare, îl puteți găsi în graficul de mai sus și, desigur, și în magazinul nostru.
Pentru ce este folosit schimbătorul de căldură pe plăci Ba-60-60 Nordic Tec
- Instalații de încălzire centralizată: separarea unui sistem închis de unul deschis, utilizând diferite surse de căldură.
- Gestionarea pompelor de căldură (monobloc sau split), dacă este necesară umplerea sistemului cu apă amestecată cu glicol. Acest model poate gestiona, în general, pompe de căldură cu puteri cuprinse între 11 și 24 kW, în funcție de faptul dacă este un sistem de înaltă temperatură sau un sistem de joasă temperatură bazat pe încălzire prin pardoseală.
- Schimbător de căldură pe plăci pentru cazane mari de condensare în clădiri multifamiliale, inclusiv sisteme în cascadă de cazane pe gaz cu o putere totală de până la 120 - 150 kW.
- Gestionarea cazanelor pe cărbune, lemn, peleti sau biomasă de dimensiuni similare.
- Conectarea clădirilor la rețele de termoficare (centrale termice urbane) în cazul construcțiilor multifamiliale.
- Răcire: ca schimbător de căldură pentru răcirea uleiului în aplicații industriale.
- Sisteme cu glicol combinate cu panouri solare de mari dimensiuni.
- Separarea încălzirii prin pardoseală de instalații deschise.
Dimensiunile schimbătorului de căldură Ba-60-60
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 151mm
____________

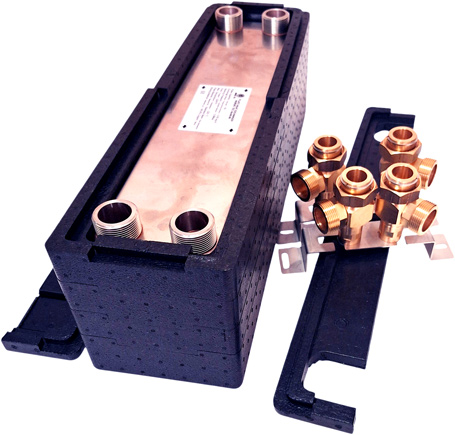

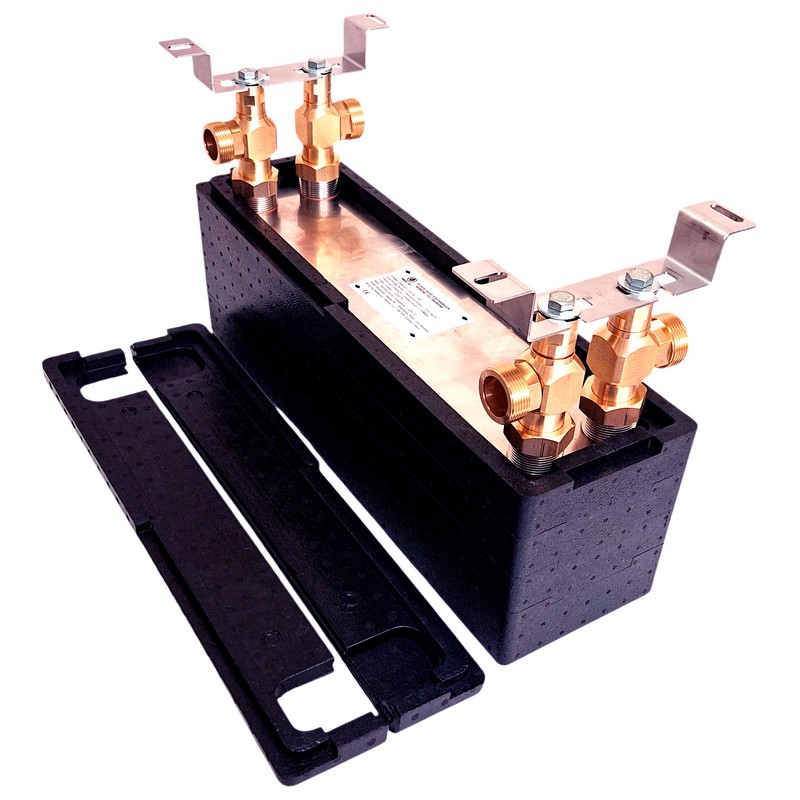

Set complet al schimbătorului de căldură cu 60 de plăci Ba-60-60 - ce include
- Acest dispozitiv poate fi achiziționat cu accesorii suplimentare. Pentru a face acest lucru, este necesar să extindeți meniul "Accesorii pentru schimbătorul de căldură" și să selectați varianta dorită. În mod implicit, este setată opțiunea de achiziție doar a schimbătorului fără accesorii suplimentare.

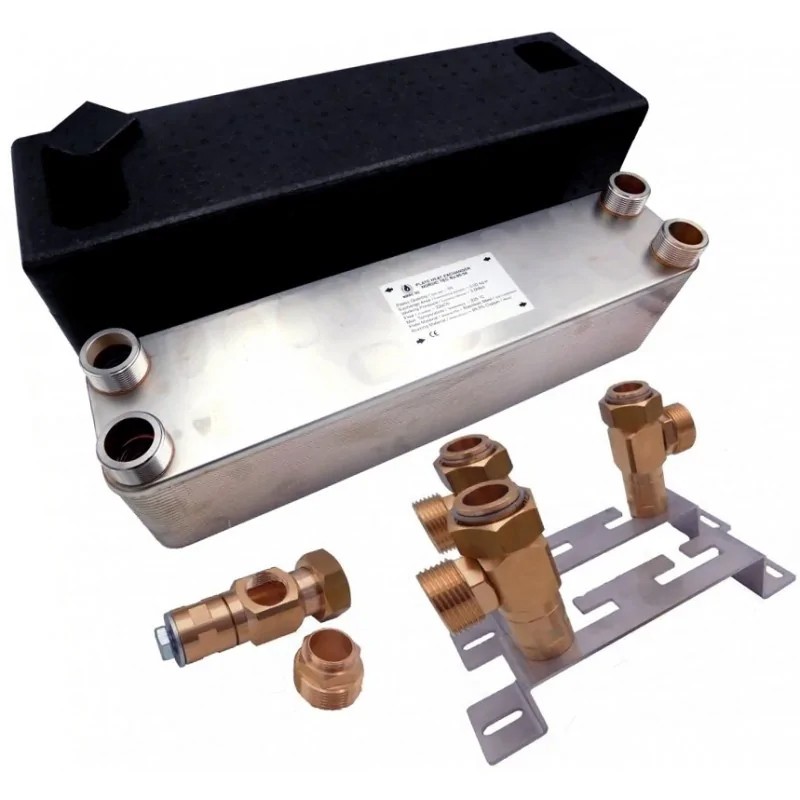

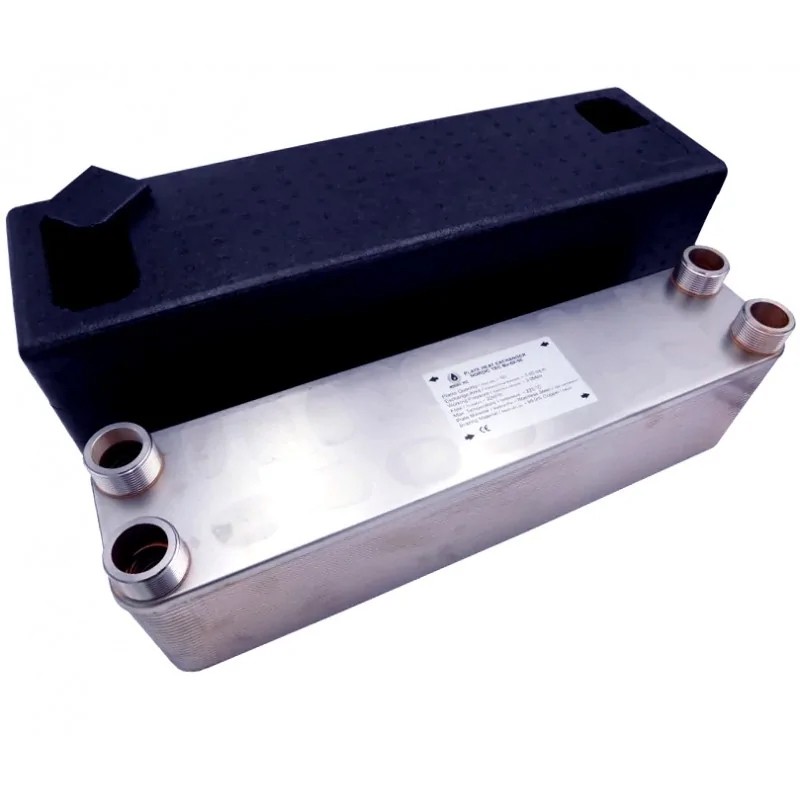

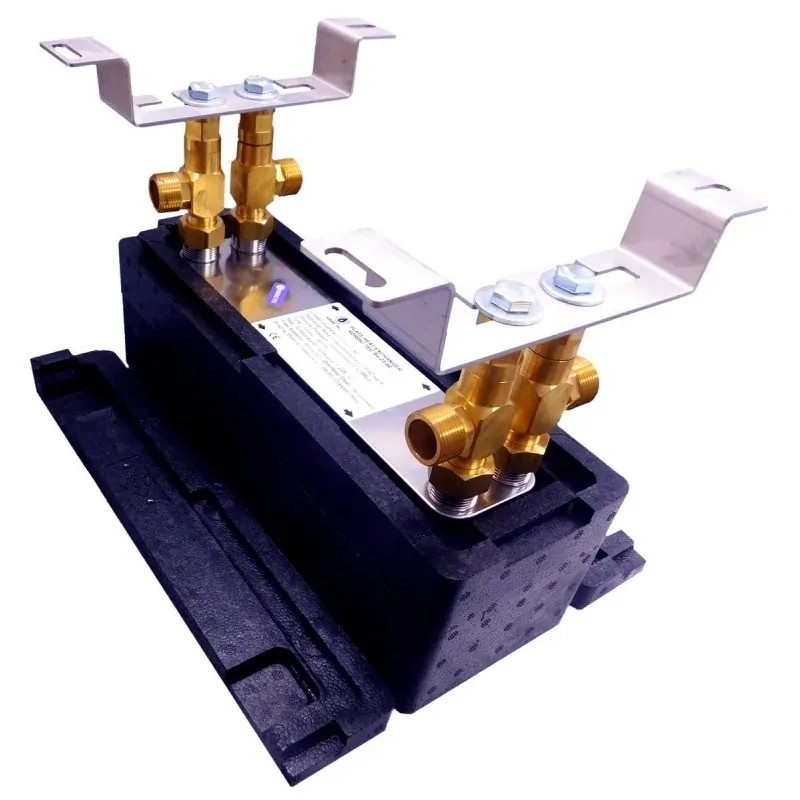

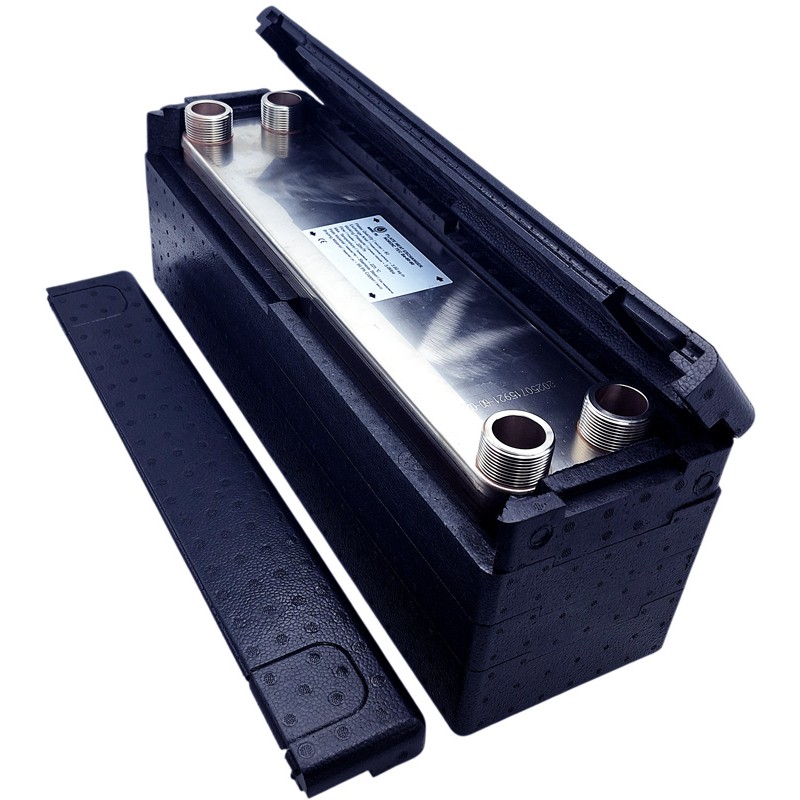

- Izolație termică IZ-Ba-60 din spumă de polipropilenă pentru reducerea pierderilor de căldură ale schimbătorului.

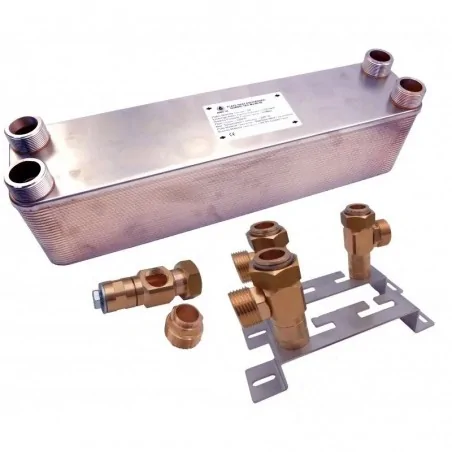

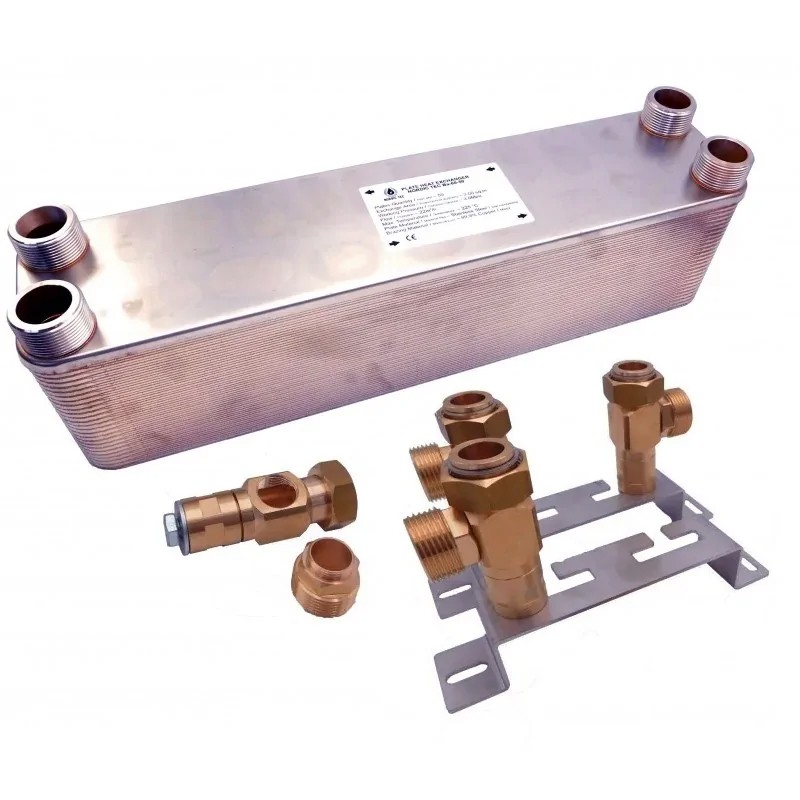

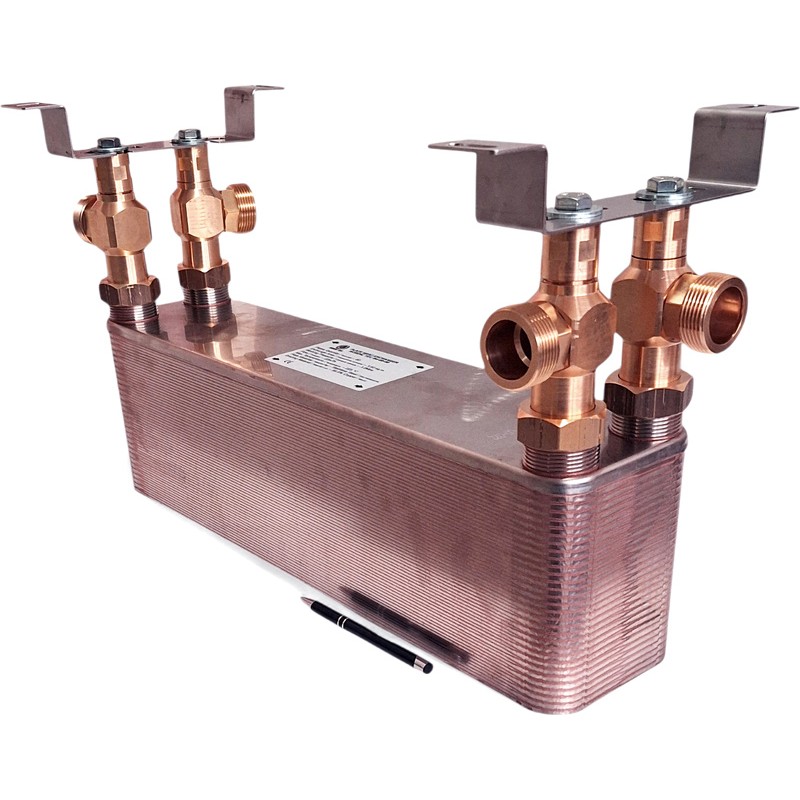

- Set de montare pentru schimbător, conținând un kit complet de racorduri unghiulare adecvate dimensiunii conexiunilor schimbătorului, adică 5/4 inch.

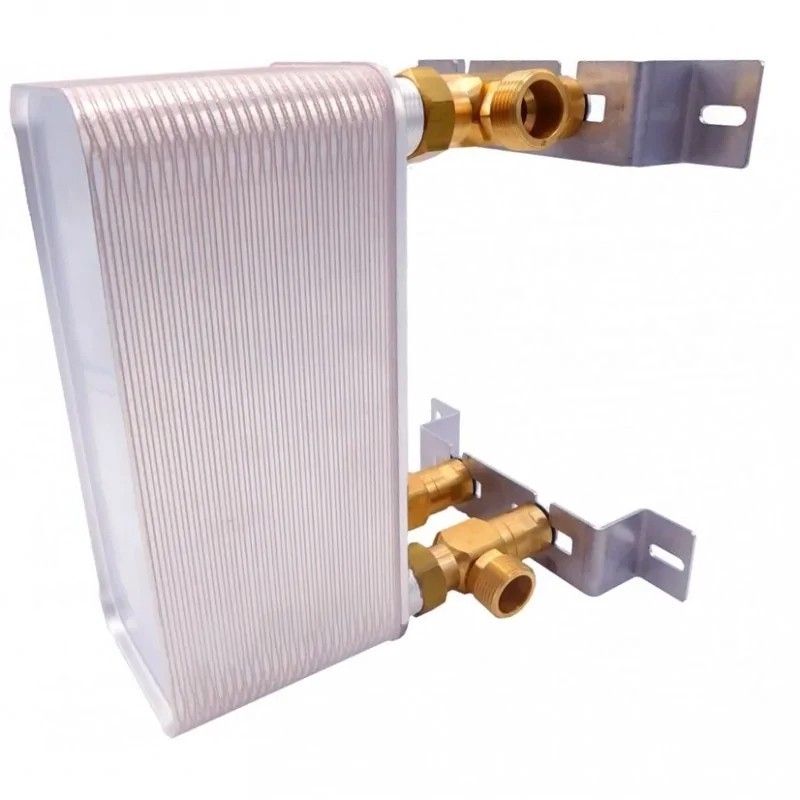

- Acest accesoriu este recomandat în special pentru schimbătorul Ba-60-60, deoarece dispozitivul cântărește aproximativ 17,5 kg, la care se adaugă greutatea fluidului care circulă prin schimbător. Suportul rezolvă problema montării stabile pe perete.
Pompă de căldură 24 kW - schimbător pe plăci pentru conectarea acesteia
În cazul în care pompa noastră de căldură de 24 kW trebuie să funcționeze într-un circuit cu glicol, este recomandabil să o separăm de instalația de încălzire prin intermediul unui schimbător pe plăci, pentru a evita umplerea întregii instalații cu glicol (ceea ar afecta negativ eficiența generală a sistemului, crescând inutil inerția acestuia). În acest caz, schimbătorul pe plăci Ba-60-60 cu 60 de plăci și o suprafață de schimb de 3,6 m² este alegerea ideală pentru pompe de căldură de 24 kW, cu condiția ca temperatura de alimentare să fie în jur de 50°C.
În cazul în care pompa de căldură de 24 kW funcționează cu apă fără glicol, dar la temperaturile descrise mai sus, este posibil să optați pentru un model ușor mai mic, cum ar fi Ba-60-50 cu 50 de plăci.
Dacă, însă, este prevăzută o instalație de joasă temperatură, cum ar fi un sistem bazat exclusiv pe încălzire prin pardoseală (care necesită temperaturi de alimentare foarte scăzute), o pompă de căldură de 24 kW va necesita un schimbător de căldură mai mare. Datorită unei suprafețe mai mari a plăcilor, va fi posibilă menținerea sistemului pe un parametru de funcționare la joasă temperatură, făcându-l extrem de economic în utilizare și asigurând un consum redus de energie electrică. Creșterea temperaturii pompei de căldură pentru a justifica achiziționarea unui schimbător pe plăci mai mic (și, prin urmare, mai ieftin) nu este o alternativă bună. Funcționarea la temperaturi relativ scăzute implică un consum energetic mai mic, o uzură mai mică și un risc redus de defecțiuni, asigurând, în același timp, un consum redus de energie, ceea ce este deosebit de important în zilele noastre.
Aeroterme și schimbătoare pe plăci Ba-60-60
Aerotermele pe apă sau glicol câștigă tot mai multă popularitate în încălzirea halelor și a spațiilor mari de producție sau de servicii. În România, modelele Volcano sunt deosebit de răspândite.
Deoarece în clădirile industriale proprietarii instalațiilor aleg adesea să umple circuitele aerotermelor cu glicol, este necesară separarea acestor dispozitive prin intermediul unui schimbător de căldură.
În aceste cazuri, dacă sursa de căldură este un cazan care funcționează la temperaturi standard de 50-60°C, este posibil să selectați schimbătorul pe plăci pentru aerotermă în funcție de suprafața de schimb a schimbătorului în raport cu puterea aerotermei. Pentru o aerotermă de 10 kW (sau pentru mai multe aeroterme, dacă sunt prezente) este recomandabilă o suprafață de aproximativ 0,3 m². Suprafața poate fi ușor redusă dacă aeroterma funcționează cu apă fără glicol și schimbătorul este utilizat doar pentru crearea de circuite independente și echilibrarea presiunilor și temperaturilor în instalație (sau pentru separarea unui circuit deschis de unul închis).
În concluzie, schimbătorul pe plăci Ba-60-60 este ideal pentru aeroterme cu o putere totală de până la 120 kW dacă funcționează cu glicol și de până la 140 kW dacă utilizează apă.
Adesea apare întrebarea ce să faceți dacă aerotermele sunt supra dimensionate în raport cu clădirea în care sunt instalate. Această situație este destul de comună. În acest caz, este oportun să luați în considerare posibilitatea de a reduce dimensiunea schimbătorului pe plăci și de a alege un model mai mic decât cel indicat de calculul anterior. Acest lucru este deosebit de justificat dacă aerotermele depășesc semnificativ puterea nominală a cazanului care le alimentează.
Rețineți că, în caz de îndoieli cu privire la alegerea schimbătorului pe plăci pentru aerotermă, puteți solicita întotdeauna sprijinul echipei noastre de asistență.
