Schimbător de căldură piscină NORDIC TEC B55 16kW

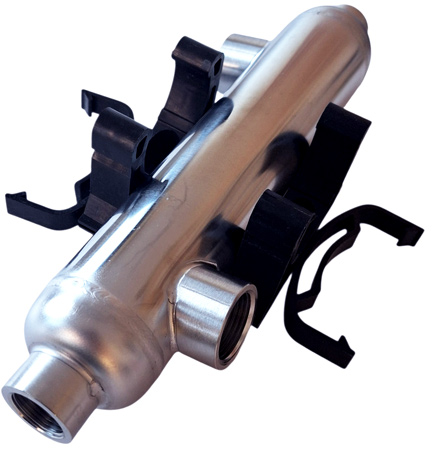

Schimbător de căldură pentru piscine mici sau spa Nordic Tec B55

Schimbătoarele de căldură B55 sunt cele mai mici schimbătoare de căldură pentru piscine oferite de Nordic Tec, proiectate pentru încălzirea piscinelor mici.

Putere nominală: 16 kW (55 kBTU/h)

• Schimbătorul de căldură pentru piscină B55 atinge așa-numita putere nominală atunci când fluidele utilizate sunt apă/apă (fără utilizarea glicolului sau a lichidelor antigel) și atunci când diferența de temperatură între părți este de 60°C. Acest lucru nu înseamnă că schimbătorul este capabil să atingă o putere de 16 kW cu parametri de alimentare scăzuți, cum ar fi cei ai unei pompe de căldură.
  În cazul scăderii diferenței dintre fluidul termic și fluidul încălzit, capacitatea reală de transfer termic (în kW) scade conform următoarei scheme:
  - pentru 50 °C = 85%
  - pentru 40 °C = 70%
  - pentru 30 °C = 55%


• Dacă este necesar să se utilizeze un lichid antigel precum glicolul, transferul de căldură va fi redus cu aproximativ 8-15% (valoare estimată în funcție de gradul de diluție al glicolului), factor de luat în considerare la alegerea schimbătorului de căldură pentru piscine.

Material: Oțel Inoxidabil 316 (sudură din oțel, fără aditivi) - proiectat să funcționeze cu apă clorurată, chiar și foarte clorurată.

• Neadecvat pentru apă sărată sau adăugată cu sare (în cazul piscinelor cu apă sărată, se recomandă utilizarea unui schimbător de căldură din titan).

Debite nominale:

• Fluid termic / partea sursei de căldură: 28 l/min
• Fluid încălzit / apă din piscină: 185 l/min

  Discrepanța în debit între partea de încălzire și apa din piscină (cum este indicat mai sus) - în favoarea părții piscinei - este recomandată pentru a obține o creștere echilibrată a temperaturii fără a introduce cantități mari de apă caldă în piscină.

Presiune de funcționare: până la 6 bar - presiune suficientă pentru încălzirea piscinelor sau pentru unele aplicații de răcire. Cu siguranță nu este recomandat pentru fluide de înaltă presiune precum freonul sau agenții R.

Presiune de testare: 10 bar

Conexiuni pentru fluide

• 2x 3/4 inch F - conexiuni ale fluidului termic - K1 și K4 - de pe partea tuburilor
• 2x 1 inch F - conexiuni ale fluidului încălzit - K3 și K2 - de pe partea mânecii

Volumul recomandat al piscinei:

• Până la 15 m³ nominal, menținând o diferență de temperatură a fluidelor de 60°C și niveluri de debit adecvate.
• În practică, cu alimentări mai mici decât cele menționate mai sus, dispozitivul suportă piscine mai mici sau rezervoare de apă de tip jacuzzi. Probabil este cel mai mic schimbător de căldură pentru piscine de pe piața românească.

În caz de probleme la alegere, scrie-ne un mesaj

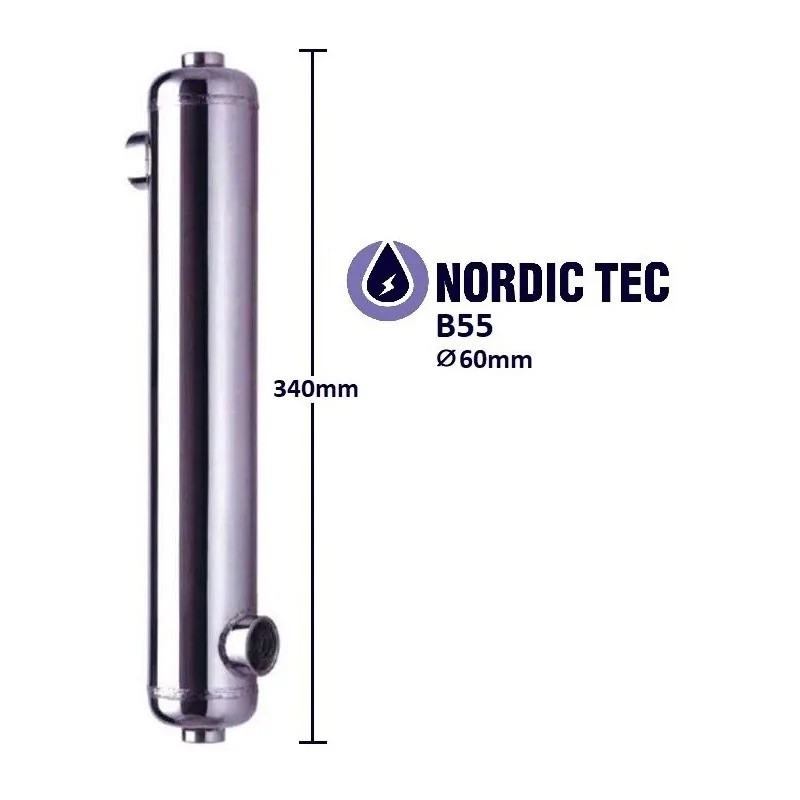

Dimensiuni:

• Lungime cu racorduri de apă: 340 mm
• Diametru: 60 mm

Aplicații ale schimbătoarelor de căldură cu fascicul tubular B55 (chiar și dincolo de aplicațiile clasice)

• Schimbătoarele cu fascicul tubular sunt utilizate, de exemplu, cu încălzirea în pardoseală, datorită pierderilor lor foarte mici de presiune.
• Piscine, spa și rezervoare de apă caldă.
• Dezghețarea aleilor și a parcarelor, unde schimbătoarele de căldură încălzesc glicolul.
• Șemineuri, cazane, panouri solare și alte dispozitive de încălzire legate de încălzirea centrală și de apa caldă menajeră (ACM).
• Aplicații industriale precum răcitoare de uleiuri, motoare, sisteme de transmisie, probe în instalații de cazan, cu condiția ca funcționarea să se desfășoare în parametrii indicați, în special presiunea de funcționare.

Suprafața de schimb termic a modelului B55 - 0,15 m² - în comparație cu alte schimbătoare de căldură pentru piscine

Suprafața de schimb termic este un parametru cheie care determină eficiența schimbătoarelor de căldură, fie că sunt pentru piscine sau pe plăci. După cum se poate observa în graficul de mai sus, schimbătorul pentru piscine B55 este cel mai mic model dintre toate schimbătoarele cu fascicul tubular din catalogul nostru. În consecință, este un schimbător proiectat pentru piscine mici de grădină, dar și pentru spa sau rezervoare de apă caldă (jacuzzi).

Metoda de conectare a schimbătorului de căldură pentru piscină B55

Baza pentru conectarea schimbătorului de căldură pentru piscină B55 (sau a oricărui alt schimbător al mărcii Nordic Tec) este principiul contracurentului, prezentat mai jos.

K1 - intrarea fluidului termic
K2 - ieșirea fluidului încălzit
K3 - intrarea fluidului încălzit
K4 - ieșirea fluidului termic

Schimbătoarele pentru piscine sunt conectate în contracurent pentru a obține eficiența maximă | B55

Principiul contracurentului (după cum se arată în schema de mai sus) înseamnă că apa de încălzire (sau alt fluid pe partea de alimentare) trebuie să curgă în direcție opusă față de apa încălzită, în acest caz apa din piscină. În modelele cu fascicul tubular - schimbătoare pentru piscine din gama noastră, este posibil să se schimbe liber direcția fluxurilor de lichide, dar este important să ne amintim că, dacă nu se urmărește principiul contracurentului, schimbul de căldură va fi semnificativ mai puțin eficient și schimbătorul nu va atinge performanțele dorite.

Schimbător de căldură pentru jacuzzi - B55

Dacă cauți un schimbător de căldură pentru jacuzzi, modelul B55 de la Nordic Tec este o soluție excelentă. Cu configurația corectă și o sursă de căldură eficientă, poate încălzi piscine de până la 15 metri cubi. De asemenea, este capabil să încălzească eficient apa unui jacuzzi, chiar dacă dorești o temperatură mult mai ridicată decât într-o piscină tradițională. Dacă ai o sursă de căldură, care ar putea fi un dispozitiv de încălzire cu flacără liberă, cum ar fi un sobă pe lemne (jacuzzi încălzit cu lemne) sau un șemineu, sau dacă ai un sistem de încălzire domestic adaptat (alimentat de un cazan pe gaz, un cazan pe peleți, cărbune ecologic, sau orice alt combustibil, inclusiv o pompă de căldură), este absolut posibil să conectezi circuitul jacuzzi-ului la sursa de căldură prin acest schimbător de căldură.
