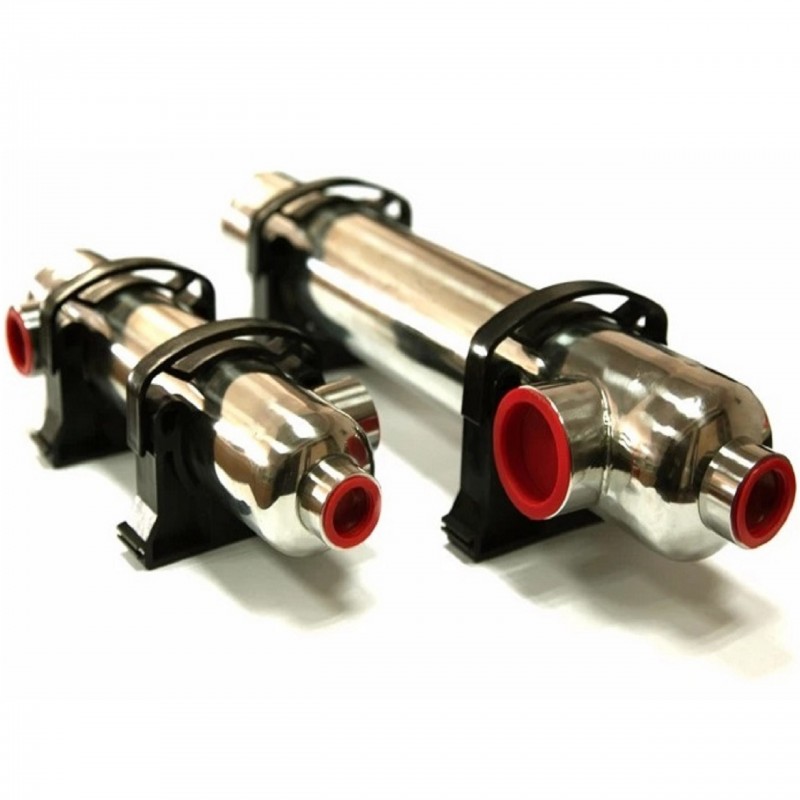

Schimbător de căldură cu fascicul tubular B600 pentru piscină
Schimbător de căldură cu fascicul tubular B600 pentru încălzirea apei piscinei - 175 kW
Putere nominală: 175 kW (600 kBTU/h)
Prin utilizarea glicolului ca mediu de încălzire, eficiența schimbătorului de căldură pentru piscine scade la 85-92%, în funcție de concentrația de glicol.
- Puterea de 175 kW a schimbătorului este atinsă prin utilizarea mediului apă-apă, cu o diferență de temperatură între cele două medii de 60 de grade C (100% eficiență).
Eficiența în cazul diferenței de temperatură între medii:
- pentru 50 °C = 85% | 148 kW
- pentru 40 °C = 70% | 122 kW
- pentru 30 °C = 55% | 96 kW
- pentru 20 °C = 35% | 62 kW
- Prin utilizarea glicolului ca mediu de încălzire, eficiența schimbătorului de căldură pentru piscine scade la 85-92%, în funcție de concentrația de glicol.
Materialul schimbătorului: Oțel INOX 316L (100%) - proiectat pentru funcționare cu apă clorată, chiar și puternic clorată.
Destinație (fluide) - schimbătorul cu fascicul tubular pentru piscină B600 ✅ este proiectat pentru apă dulce, utilizarea cu apă care conține adaosuri de sare sau apă de mare nu este recomandată. Dacă aveți o piscină cu apă de mare sau adăugați sare în apă, ar trebui să utilizați un schimbător de căldură din Ti-titan.
Debite nominale:
- Fluid termic / partea sursei de căldură: 66 l/min
- Fluid încălzit / apa piscinei: 432 l/min
Presiune de funcționare: până la 6 bar - Presiune de testare: 10 bar
Conexiuni pentru fluide
- 2x 2 țoli - conexiuni ale fluidului termic - K1 și K4
- 2x 2 1/2 țoli - conexiuni ale fluidului încălzit - K3 și K2
Volumul piscinei (recomandat):
- Până la 200 m³ nominal, menținând o diferență de temperatură între medii de aproximativ 60 °C și debite adecvate.
- În cazul unor parametri de încălzire insuficienți, volumul sugerat poate să nu fie suportat corespunzător de către schimbător. În practică, cu surse de căldură la temperatură scăzută, schimbătorul B600 gestionează de obicei piscine în intervalul de 100-150 m³ (selectarea corectă a dispozitivului necesită calificări adecvate).

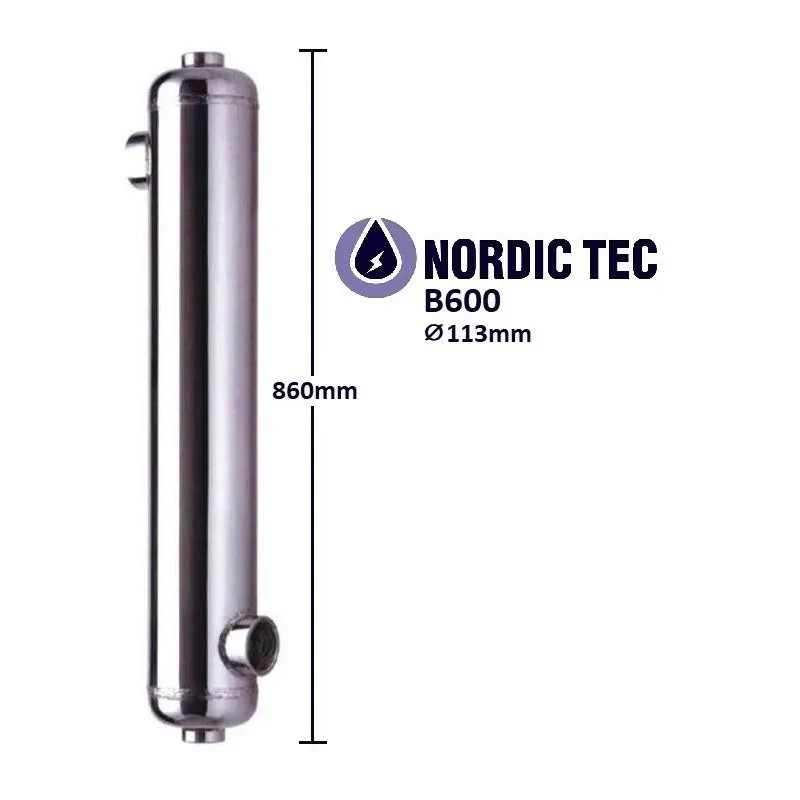

Dimensiuni:
- Lungime cu racorduri de apă: 860 mm
- Diametru: 113 mm
Metode de conectare a schimbătoarelor de căldură pentru piscină B600 175 kW
- K1 - intrarea fluidului termic
- K2 - ieșirea fluidului încălzit
- K3 - intrarea fluidului de încălzit
- K4 - ieșirea fluidului termic
Schimbătoarele pentru piscină sunt conectate în contracurent, așa cum se arată în imaginea de mai sus, pentru a asigura eficiența maximă în schimbul termic.
