Schimbător de căldură piscină NORDIC TEC B155 45 kW

Schimbător de căldură pentru piscină de 45 kW Nordic Tec B155

Schimbător de căldură cu fascicul tubular de 45 kW pentru încălzirea piscinei.
Unul dintre modelele cele mai populare de schimbătoare de căldură pentru piscine, apreciat și pentru dimensiunile sale clasice și performanțele obținute.

Supapele cu termometre nu fac parte din setul schimbătorului de căldură pentru piscină B155 ✅
Sunt disponibile opțional în catalogul nostru.

Putere nominală: 45 kW (155 kBTU/h)

• Schimbătorul de căldură pentru piscină B155 atinge puterea nominală de 45 kW atunci când fluidele utilizate sunt apă/apă (fără adăugarea de glicol sau alte lichide antigel) și diferența de temperatură între cele două părți este de 60°C. Cu toate acestea, acest lucru nu înseamnă că schimbătorul pentru piscină poate obține o putere de 45 kW cu parametri de alimentare reduși, cum ar fi cei furnizați de o pompă de căldură.

  Dacă diferența de temperatură între fluidul termic și cel încălzit scade, și capacitatea efectivă de transfer termic (măsurată în kW) se reduce conform următorului model:
  - pentru 50 °C = 85% | 38 kW
  - pentru 40 °C = 70% | 31 kW
  - pentru 30 °C = 55% | 24 kW


• În cazul altor fluide termice (cu o capacitate diferită de transfer termic, cum ar fi glicolul), parametrul de 45 kW poate fi considerat doar orientativ.
• În cazul în care este necesară utilizarea unui lichid antigel, cum ar fi glicolul, capacitatea de transfer termic se va reduce cu aproximativ 8-15% (în funcție de concentrația de glicol). Acesta este un factor crucial de luat în considerare atunci când alegeți un schimbător de căldură pentru piscine.

Material: Oțel Inoxidabil - INOX (fără aditivi) - proiectat pentru a funcționa cu apă clorată, chiar și foarte clorată.

✅ Destinație (fluide) - schimbătorul de căldură pentru piscină B155 este proiectat pentru apă dulce, utilizarea cu apă care conține aditivi de sare sau apă de mare nu este recomandată.

Debite nominale:

• Fluid termic / partea sursei de căldură: 32 l/min
• Fluid încălzit / apă din piscină: 237 l/min

Presiune de funcționare: până la 6 bar - Presiune de testare: 10 bar

Conexiuni pentru fluide

• 2x 1 1/2 inch
• 2x 1 inch

Volumul piscinei (recomandat):

• Până la 45 m³ nominal, menținând o diferență de temperatură a fluidelor de 60°C (așa cum este indicat mai sus) și niveluri de debit adecvate.
• În cazul alimentării cu temperaturi sau debite mai scăzute, volumul piscinei pe care schimbătorul de 45 kW îl poate încălzi nu va fi gestionat corespunzător. Prin urmare, criteriul principal pentru alegerea schimbătorului pentru piscină nu ar trebui să fie doar volumul, ci și tipul și eficiența sistemului de încălzire (surse de căldură, cum ar fi cazan pe gaz, cazan pe peleți, cărbune ecologic, pompă de căldură sau panouri solare).

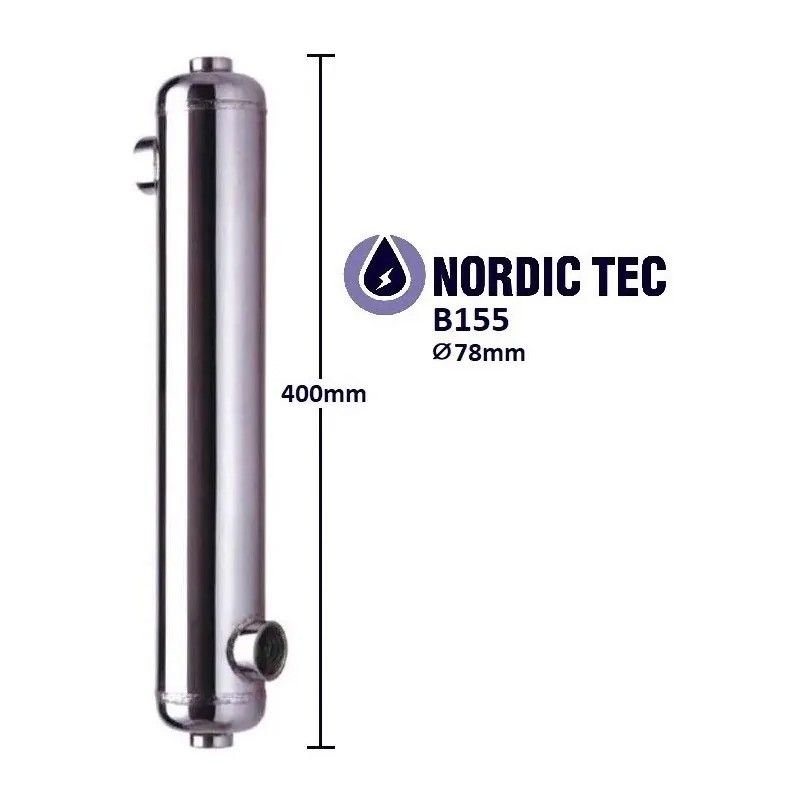

Dimensiuni:

• Lungime cu racorduri de apă: 400 mm
• Diametru: 78 mm

Utilizarea schimbătoarelor de căldură pentru piscine - 45 kW

• Tehnologii pentru piscine și încălzirea piscinelor, jacuzzi sau rezervoare de apă caldă: aplicația principală a schimbătorului de căldură pentru piscine
• Încălzirea prin pardoseală: ideal acolo unde este necesar un schimbător de căldură cu fascicul tubular cu pierderi minime de presiune (de exemplu, în sisteme gravitaționale sau pe partea cazanului)
• Dezghețarea suprafețelor, cum ar fi zonele de parcare, alei și platforme, oriunde este necesar să se mențină temperaturi ușor pozitive, folosind sisteme cu fluide antigel, cum ar fi glicolul
• Șemineuri cu schimbători de apă, cazane, panouri solare și alte dispozitive pentru încălzire și apă caldă menajeră
• Aplicații industriale, cum ar fi răcirea uleiurilor, motoarelor, sistemelor de transmisie și probe în instalații de cazane

Suprafața de schimb termic a schimbătorului de căldură pentru piscină B155 - 0,33 m²

Cum se conectează schimbătorul de căldură pentru piscină B155? | nordictec-shop.ro

K1 - intrarea fluidului termic
K2 - ieșirea fluidului încălzit
K3 - intrarea fluidului încălzit
K4 - ieșirea fluidului termic

O conexiune a schimbătorului de căldură pentru piscină, așa cum este descris mai sus, presupune instalarea conform principiului contracurent. Acest principiu se referă la fluxurile de lichide care trec prin schimbătorul piscinei. După cum se arată în imaginea atașată, fluxurile ar trebui să curgă în direcții opuse pentru a asigura contactul maxim posibil între cele două fluide (ideal, deoarece știm că fluidele din schimbător sunt separate). Schimbătoarele de căldură pentru piscine, fiind dispozitive în contracurent, trebuie conectate respectând acest principiu: altfel, nu vor putea să-și exploateze întregul potențial, iar apa din piscină ar putea să nu atingă temperatura dorită.

Sensul fluxului indicat în imaginea exemplu este doar o sugestie. Fluxurile pot fi inversate, deoarece canalele schimbătorului au aceeași capacitate și performanță în ambele direcții. Este important să rețineți, totuși, că și partea opusă trebuie inversată pentru a menține principiul contracurent.

Nu este recomandabil, însă, să inversați canalele schimbătorului: canalul K3-K2, fiind mai mare (și, prin urmare, cu un potențial debit masic mai mare), este mai potrivit pentru apa din piscină. În consecință, canalul cu o capacitate mai mică, adică K1-K4, este mai indicat pentru circuitul de încălzire, alimentat de obicei de o pompă de circulație tradițională. Merită să rețineți că atribuirea corectă a canalului pentru fluxul apei din piscină și pentru alimentare se referă specific la schimbătoarele de căldură pentru piscine, cum este cel descris mai sus. În cazul schimbătoarelor de căldură cu plăci Nordic Tec, ambele canale oferă aceleași caracteristici de flux.
