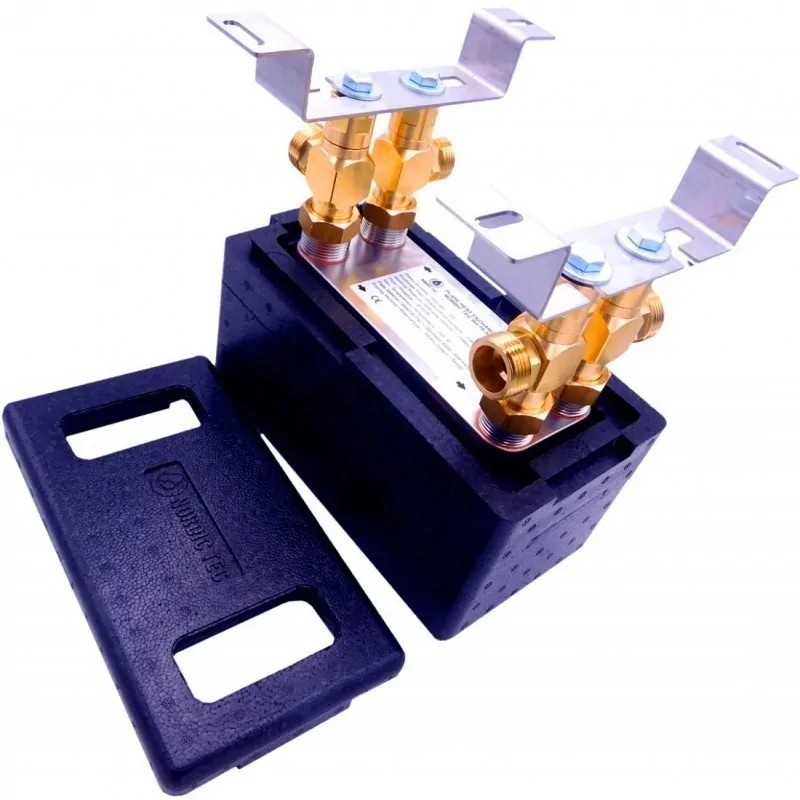

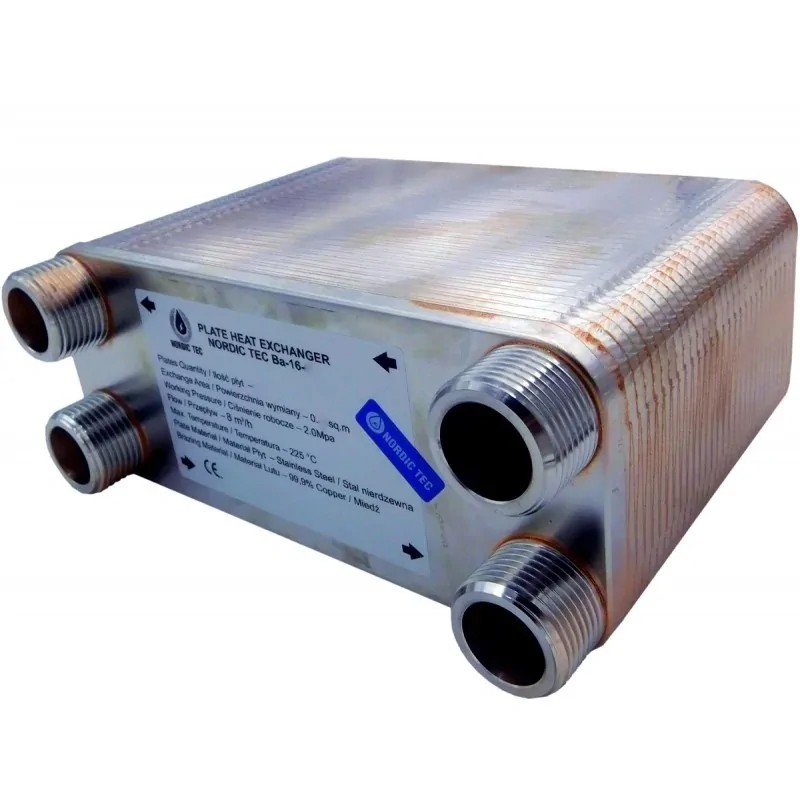

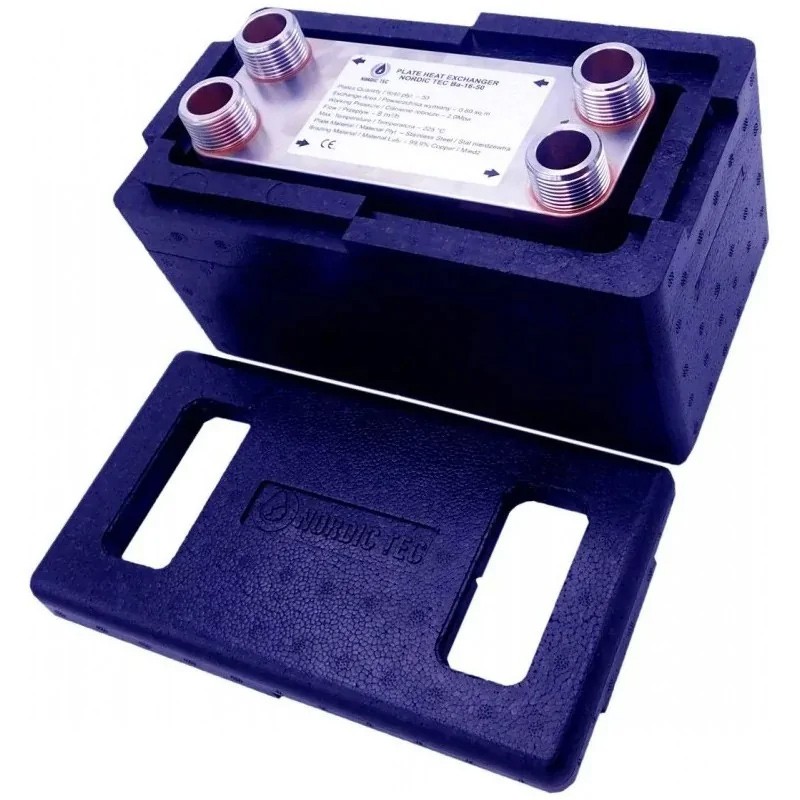

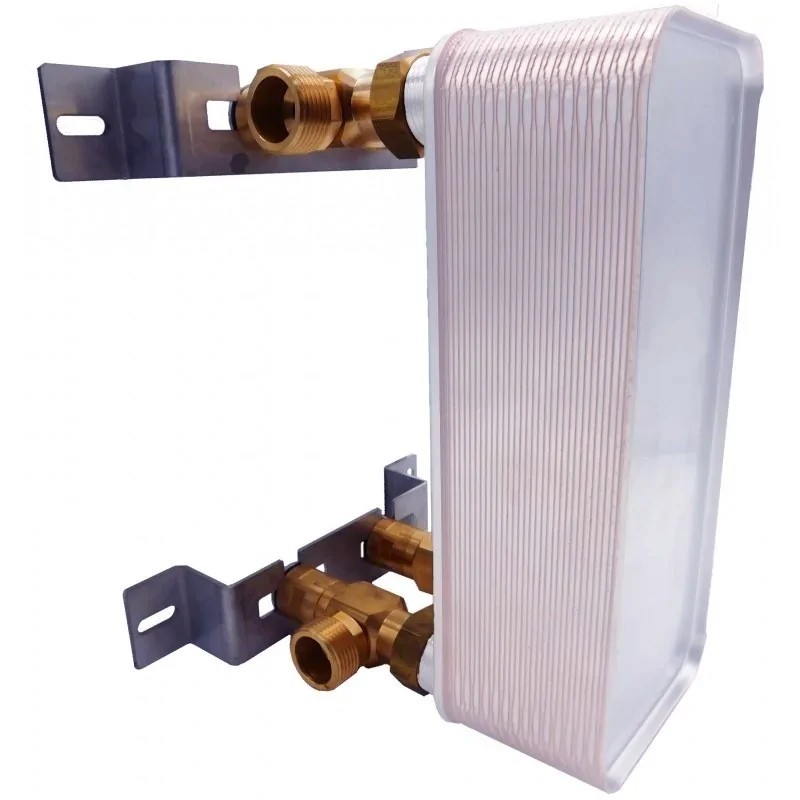

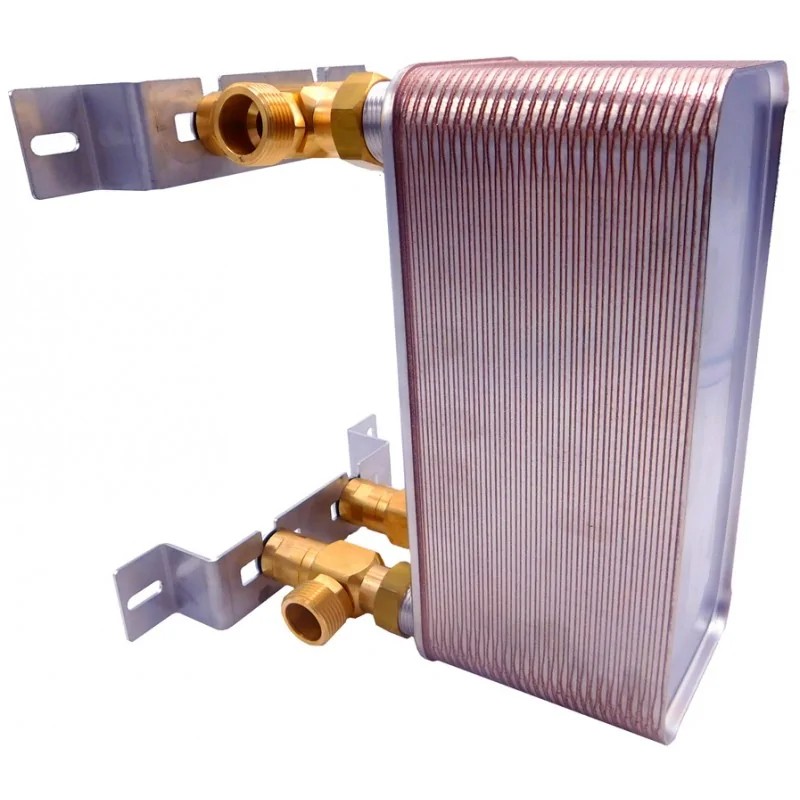

Schimbător de căldură NORDIC TEC Ba-16-70 1" 220 kW

Schimbător de căldură cu 70 de plăci pentru încălzire Ba-16-70 DN25

Schimbător de căldură Nordic Tec Ba-16-70 1 țol DN25

Date tehnice - Schimbător de căldură cu 60 de plăci NORDIC TEC Ba-16-70:

• Material plăci: Oțel INOX L316
• Material de brasare: cupru (99,99%)
• Plăci: oțel - fiecare placă are o grosime de 0,4 mm
• Interval de temperatură: de la -185 grade până la +230 grade Celsius
• Debit: 8 m³/h | 8000 l/h
• Presiune de funcționare: 20 bar (-> testat la 40 bar)

Suprafață de schimb de căldură - schimbător cu 70 de plăci Ba-16-70: 1,12m² comparativ cu seria Ba-16

Schimbătorul de căldură cu plăci Ba-16-70 este varianta cu cel mai mare număr de plăci din seria Ba-16, adică din gama de schimbătoare de căldură cu dimensiuni de bază ale plăcii de 220x90mm și conexiuni de 1". În consecință, are cea mai mare suprafață de schimb de căldură din seria Ba-16, cu o suprafață totală de 1,12m². Alternative mai mici, cu un număr mai mic de plăci, pot fi consultate în graficul de mai sus și în catalogul nostru.

Dacă căutați un schimbător de căldură cu plăci cu conexiuni de 1 țol, dar cu o suprafață mai mare decât modelul Ba-16-70, vă recomandăm să consultați seria de schimbătoare de căldură cu plăci Ba-32, începând cu modelele Ba-32-40 și Ba-32-50 1".

Dimensiuni - Schimbător de căldură Ba-16-70

(A) - 220 mm
(B) - 90 mm
(F) - 168 mm
(C) - 180 mm
(D) - 52 mm
