Supapa de siguranță este unul dintre elementele de bază de protecție utilizate în instalațiile de încălzire, în instalațiile de apă și în multe alte sisteme care funcționează sub presiune. Rolul ei este să protejeze instalația și aparatele aflate în ea de o creștere excesivă a presiunii. Deși construcția supapei este relativ simplă, importanța ei pentru siguranța întregului sistem este foarte mare. Merită deci să știți cum funcționează o supapă de siguranță, unde se utilizează și la ce trebuie să fiți atenți atunci când o alegeți.
Supapa de siguranță este un element de armătură care protejează instalația împotriva depășirii presiunii admise. În condiții normale de funcționare rămâne închisă și nu influențează curgerea agentului în instalație. Reacționează abia atunci când presiunea crește până la un nivel stabilit.
Fiecare supapă de siguranță are o presiune de deschidere definită. Dacă aceasta este atinsă, supapa se deschide automat și permite evacuarea unei părți din apă, abur sau alt agent. Acest lucru determină scăderea presiunii și protejează instalația împotriva deteriorării.
Supapele de siguranță pot fi întâlnite, printre altele, în instalațiile de încălzire, la cazane, boilere de apă caldă menajeră, rezervoare, instalații solare și alte sisteme sub presiune.

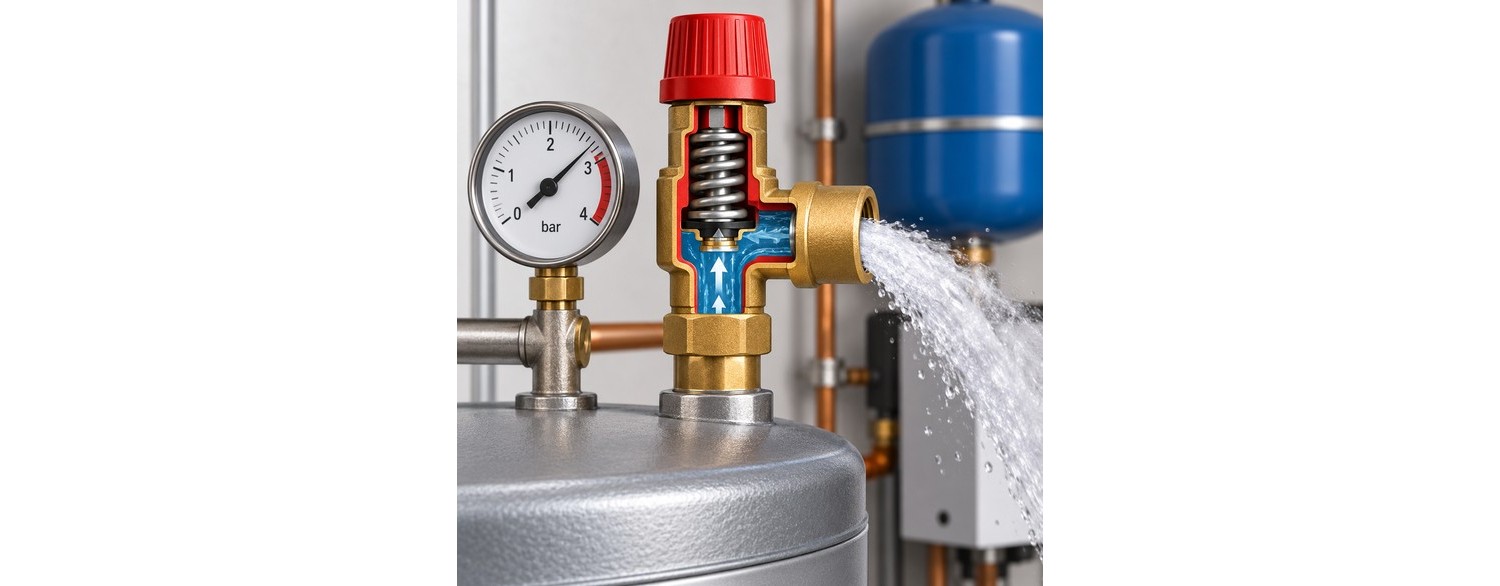

Principiul de funcționare al supapei de siguranță se bazează cel mai adesea pe colaborarea dintre elementul de închidere și un arc. Arcul presează elementul de închidere pe scaunul supapei, astfel încât, în timpul funcționării normale a instalației, supapa rămâne etanș închisă.
Odată cu creșterea presiunii, crește și forța care acționează asupra elementului de închidere. Când presiunea atinge valoarea limită prevăzută pentru supapa respectivă, această forță învinge rezistența arcului. Supapa se deschide și are loc o evacuare controlată a agentului.
După scăderea presiunii, arcul presează din nou elementul de închidere pe scaun, iar supapa revine în poziția închisă. Procesul se desfășoară automat și nu necesită intervenția utilizatorului.
Disponibil
Disponibil
Sarcina de bază a supapei de siguranță este să prevină o creștere periculoasă a presiunii. În instalațiile de încălzire, presiunea poate crește, printre altele, ca urmare a creșterii temperaturii apei. Lichidul încălzit își mărește volumul, iar dacă această schimbare nu este compensată corespunzător, presiunea din sistem începe să crească.
Presiunea excesivă poate duce la neetanșeitatea instalației, la deteriorarea armăturii, a schimbătoarelor de căldură, a cazanelor, a boilerelor sau a altor echipamente. În situații extreme, poate reprezenta și un pericol pentru persoanele aflate în apropierea instalației.
Supapa de siguranță îndeplinește deci funcția de ultimă protecție. Dacă presiunea atinge un nivel periculos, supapa deschide o cale de evacuare a agentului și limitează creșterea suplimentară a presiunii.
Una dintre cele mai frecvente aplicații ale supapelor de siguranță sunt instalațiile de încălzire centrală. În sistemele închise, ele colaborează, printre altele, cu vasul de expansiune, care compensează schimbările de volum ale apei rezultate din variațiile de temperatură.
Supapele de siguranță sunt utilizate și în instalațiile de apă caldă menajeră. Le puteți găsi la boilerele de ACM, încălzitoarele de apă și rezervoarele de apă caldă. În timpul încălzirii apei, volumul acesteia crește, de aceea instalația trebuie să aibă o protecție corespunzătoare împotriva creșterii excesive a presiunii.
Alte aplicații includ instalațiile solare, sistemele cu pompe de căldură, instalațiile industriale și diverse tipuri de rezervoare și echipamente care funcționează sub presiune. Parametrii supapei trebuie întotdeauna adaptați la aplicația specifică și la tipul de agent.
În instalațiile cu cazane de încălzire, supapele de siguranță sunt un element important al așa-numitelor grupuri de siguranță - adică un ansamblu de accesorii pentru gestionarea presiunii. Sunt, de asemenea, un element important, de exemplu, al grupurilor de pompare - dar al acelora responsabile de funcționarea în sisteme în care presiunea este deosebit de importantă - de exemplu în grupurile solare (care funcționează în sistemele cu panouri solare).
Disponibil
Disponibil
Unul dintre cei mai importanți parametri este presiunea de deschidere a supapei. Aceasta nu trebuie aleasă la întâmplare. Trebuie să corespundă cerințelor instalației protejate și presiunii maxime admise a componentelor acesteia.
De exemplu, o supapă de siguranță de 3 bari este întâlnită frecvent în instalațiile de încălzire, dar acest lucru nu înseamnă că valoarea de 3 bari va fi potrivită pentru orice sistem. În instalațiile de apă, solare sau specializate pot fi necesare supape cu parametri complet diferiți.
Contează, de asemenea, diametrul racordului, debitul supapei, intervalul de temperatură de funcționare și materialul din care este realizată. Supapa trebuie să fie adaptată agentului aflat în instalație. Alegerea trebuie făcută în conformitate cu cerințele echipamentului respectiv, cu proiectul instalației și cu cerințele tehnice în vigoare.
Locul de montare a supapei de siguranță are o influență directă asupra eficacității protecției. Supapa trebuie să se afle într-un loc al instalației care să îi permită să reacționeze rapid la creșterea presiunii în echipamentul sau sistemul protejat.
Este deosebit de important ca între echipamentul protejat și supapa de siguranță să nu existe elemente care ar putea izola echipamentul de supapă. Închiderea unui astfel de segment al instalației ar putea face ca, în ciuda creșterii presiunii, supapa să nu își poată îndeplini funcția.
Trebuie, de asemenea, asigurată evacuarea în siguranță a agentului care iese în momentul deschiderii supapei. În cazul apei calde sau al altor agenți cu temperatură ridicată, o scurgere necontrolată poate prezenta risc de opărire. Modul detaliat de montaj trebuie să respecte instrucțiunile producătorului echipamentului și ale supapei, precum și cerințele specifice tipului respectiv de instalație.
Apariția izolată a apei la nivelul supapei nu înseamnă întotdeauna o defecțiune a acesteia. Dacă presiunea din instalație atinge temporar o valoare care determină deschiderea supapei, o scurgere mică poate fi rezultatul unei funcționări corecte a protecției.
Picurarea constantă nu trebuie însă ignorată. Cauza poate fi o presiune prea mare în instalație, o funcționare incorectă sau o alegere necorespunzătoare a vasului de expansiune, murdărirea scaunului supapei sau uzura supapei în sine.
Supapa de siguranță nu trebuie blocată, astupată sau imobilizată în vreun alt mod doar pentru că din ea apare apă. O astfel de acțiune privează instalația de o protecție importantă. Dacă supapa lasă în mod repetat agentul să treacă, trebuie stabilită cauza problemei și verificați parametrii întregii instalații.
Disponibil
Disponibil
Supapa de siguranță este un element mic și relativ simplu, dar răspunde de protecția unor echipamente mult mai scumpe și a întregii instalații. Funcționarea ei corectă poate preveni deteriorarea cazanului, a schimbătorului de căldură, a boilerului, a țevilor și a restului armăturii.
Supapa trebuie să fie aleasă corespunzător, montată corect și menținută în stare de funcționare. Nu trebuie tratată ca un element de prisos și nici înlocuită cu soluții care nu asigură o protecție automată împotriva presiunii excesive.
O supapă de siguranță aleasă corespunzător rămâne practic imperceptibilă în timpul funcționării normale a instalației. Rolul ei devine însă esențial în momentul apariției unei anomalii - deschiderea automată permite scăderea presiunii înainte de a se produce o avarie mai gravă.
