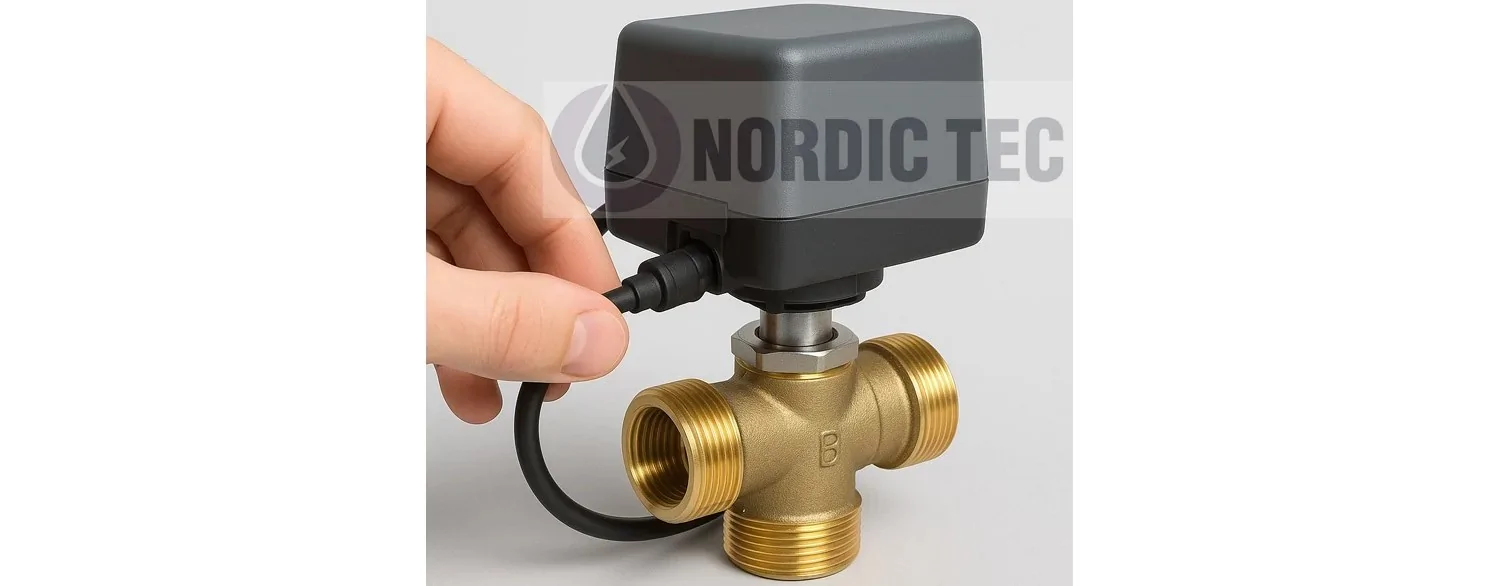

Conectarea servomotorului la vana de amestec – Cum se face corect?

11 Views Posted on: 2025-08-18


Conectarea actuatorului la supapa de amestec - 3-căi sau 4-căi este aparent o operațiune simplă care de obicei nu provoacă dificultăți instalatorilor, dar este recomandat să respectați anumite reguli pentru a evita greșelile. Mai jos găsiți un ghid practic despre cum să faceți acest lucru. Desigur, pe piață există supape și actuatoare de la diferiți producători, vom încerca ca acest ghid de conectare a actuatorului la supapa de amestec să fie cât mai universal posibil - totuși trebuie să alegem un punct de referință, care va fi supapa de amestec Nordic Tec și actuatorul dedicat acesteia, și anume Elodrive ST10 german, vândut în Polonia și sub marca GoHeat. Acesta va fi un fel de instrucțiune de montare a actuatorului pe supapă, cât de universală posibil. Această instrucțiune se referă și la conectarea actuatorului pe supapa cu 3 căi în grupurile pompe Nordic Tec.

  • Începem prin a menționa că nu orice actuator se potrivește cu orice supapă și atunci când alegem un actuator trebuie să ne asigurăm că este compatibil cu supapa noastră, dacă nu cumpărăm un set supapă cu actuator.
  • Reamintim că majoritatea producătorilor de actuatoare (dacă nu toți) cer ca montajul să fie efectuat de persoane cu pregătire profesională și experiență, sub riscul pierderii garanției pentru dispozitiv.

Montarea și conectarea actuatorului pe supapa de amestec

Mai întâi trebuie să verificăm completitatea livrării. În cazul actuatorului, înainte de montaj ne asigurăm că toate componentele au fost livrate. Acordăm atenție elementelor precum:

  • blocatorul (un mic șurub folosit pentru montaj în locul special desemnat pe supapă)
  • toate părțile adaptorului (adică tipul de adaptor din plastic care conectează direct supapa cu actuatorul)

Montarea și conectarea actuatorului pe supapa de amestec Nordic Tec

Alegerea locului și poziției de montare a actuatorului

Desigur, în unele cazuri, când supapa este deja montată și am decis să adăugăm un actuator în cadrul renovării instalației de încălzire - opțiunile noastre sunt limitate. Totuși:

  • supapa cu actuator trebuie montată întotdeauna într-un loc accesibil. Deși defecțiunile acestor componente sunt rare, în cazul unei eventuale defecțiuni - trebuie să fim pregătiți și să putem efectua rapid lucrările - trebuie să avem acces ușor la actuator
  • actuatorul nu ar trebui montat sub supapă. Absolut obligatoriu, actuatorul trebuie montat pe supapă astfel încât orice scurgere să nu provoace inundarea actuatorului, acest lucru se aplică și montării sub alte elemente ale sistemului de încălzire care pot fi defecțioase. Să nu uităm că planificăm instalația pentru ani de zile și chiar elementele cu risc mic de defecțiune pe parcursul a 10 sau 15 ani pot provoca probleme. Prin urmare, nu ar trebui să montăm actuatoarele sub alte supape, fie ele tradiționale sau termostatice, sub racorduri, coturi, sub schimbătoare de căldură sau filtre, inclusiv sub filtrele UV pentru apă.
  • actuatoarele trebuie montate în interiorul clădirii - respectând limitele maxime admise de temperatură sau umiditate a aerului. În acest spațiu trebuie să avem și acces la energie electrică - ținând cont că actuatorul necesită alimentare 230V.

Unghiul de rotire al actuatoarelor - un aspect important

Un aspect important este așa-numitul unghi de rotire al actuatorului. Acesta este de obicei setat din fabrică și cel mai adesea nu poate fi modificat. În cazul actuatoarelor Elodrive și supapelor Nordic Tec - unghiul de rotire este de 90° și nu este reglabil, aceasta este setarea de fabrică. Acest lucru trebuie avut în vedere pentru a configura corect dispozitivul, folosind și blocatorul.

După montare, se recomandă verificarea supapelor de amestec împreună cu actuatoarele înainte de pornirea instalației pentru a ne asigura că nu se rotesc - deoarece în acest caz nu vor îndeplini funcția așteptată. De asemenea, în timpul utilizării, este recomandat să verificăm periodic dacă maneta supapei cu actuator nu s-a rotit, se recomandă acest lucru o dată pe an - ideal înainte de începerea sezonului. Orice rotire a supapei cu actuator în jurul axei poate deteriora motorul actuatorului - adică practic va necesita înlocuirea acestuia cu unul nou.

Ordinea operațiunilor - montăm actuatorul pe supapa de amestec

Trecem la conectare - urmând următoarea ordine:

  1. Scoatem maneta de pe supapa de amestec, expunând axul. Aceasta nu este o operațiune dificilă, este suficient să deșurubăm șurubul.
  2. Montăm blocatorul pe supapă, în locul special pregătit din partea care ni se potrivește mai bine. Folosiți desenul de mai sus, unde este marcat blocatorul și locul său destinat.
  3. Folosim adaptorul pentru a conecta supapa cu actuatorul, acest lucru este marcat și pe desenul de mai sus.
  4. Pe actuator montăm scala - fixând-o în modul corect care reflectă direcția de deschidere și închidere a supapei de amestec.
  5. Folosim șurubul pentru fixarea actuatorului - pentru a asigura o conexiune solidă cu supapa.
  6. Conectarea actuatorului la rețeaua de 230V.

Schema conexiunilor electrice ale actuatorului

Desigur, trebuie să ne asigurăm că actuatorul livrat este compatibil cu parametrii 230V - 50-60Hz - deoarece există și actuatoare pe 24V, destinate altor utilizări.

Schema conexiunilor electrice ale actuatorului Nordic Tec

Mai jos descriem schema conexiunilor electrice:

  • A (L1) - maro (direcția de rotație spre stânga, supapa de amestec se deschide, cantitate mai mare de apă adăugată)
  • B (N) - albastru (fir neutru)
  • C (L1) - negru (direcția de rotație spre dreapta, supapa de amestec se închide, cantitate mai mică de apă adăugată)

Comandă manuală de urgență - funcționarea manuală a actuatorului. Schema comutatorului

Majoritatea actuatoarelor pentru supape de amestec sunt pregătite din fabrică pentru posibilitatea comenzii manuale de urgență, în cazul unor situații critice potențiale.

Comandă manuală de urgență - funcționarea manuală a actuatorului Nordic Elodrive

În cazul actuatorului marca Elodrive / GoHeat afiliat la supapele Nordic Tec - comutatorul pentru funcționarea manuală de urgență se află pe carcasa actuatorului și funcționează conform indicațiilor din schema de mai sus.

Comutarea manuală - explicația schemei

  • Opțiunea A - funcționare manuală
  • Opțiunea B - revenire la funcționare automată

Posibilități de conectare a unui actuator nededicat la un anumit amestecător

Ca supliment, menționăm o problemă frecventă, și anume posibilitatea de a conecta reciproc un amestecător și un actuator care nu sunt dedicate unul altuia. Mulți producători de actuatoare sunt pregătiți pentru această eventualitate oferind și adaptoare adecvate, adică bucșe de adaptare cu alte dimensiuni decât cele clasice, astfel încât să se potrivească cu grosimea axului altor supape. Acestea nu fac însă parte din echipamentul standard - ceea ce înseamnă că atunci când cumpărăm un actuator pentru amestecător primim cel mai adesea un singur adaptor, cel mai popular. Pentru posibilitatea de a cumpăra alte adaptoare, trebuie să întrebați vânzătorii sau service-ul producătorului actuatorului respectiv.

Observații finale, rezerve și epilog

Orice demontare ar trebui de asemenea efectuată de o persoană cu experiență și calificări adecvate. Ca dispozitiv electric, ar trebui eliminat în conformitate cu legislația privind deșeurile electronice.

Menționăm că recomandările noastre nu constituie un gata făcut, schemele prezentate nu au scopul și nu ar trebui să înlocuiască un proiect profesional pregătit de un specialist care a evaluat nevoile instalației de încălzire și a inspectat-o sau a inspectat premisele acesteia. Schemele de conectare a actuatorului și sfaturile au caracter general și orientativ, iar responsabilitatea finală pentru eventuala lor aplicare și execuția instalației revine executantului.

În material au fost folosite conținuturi a căror proprietar este producătorul de actuatoare: firma GoHeat Sp. z o.o.
