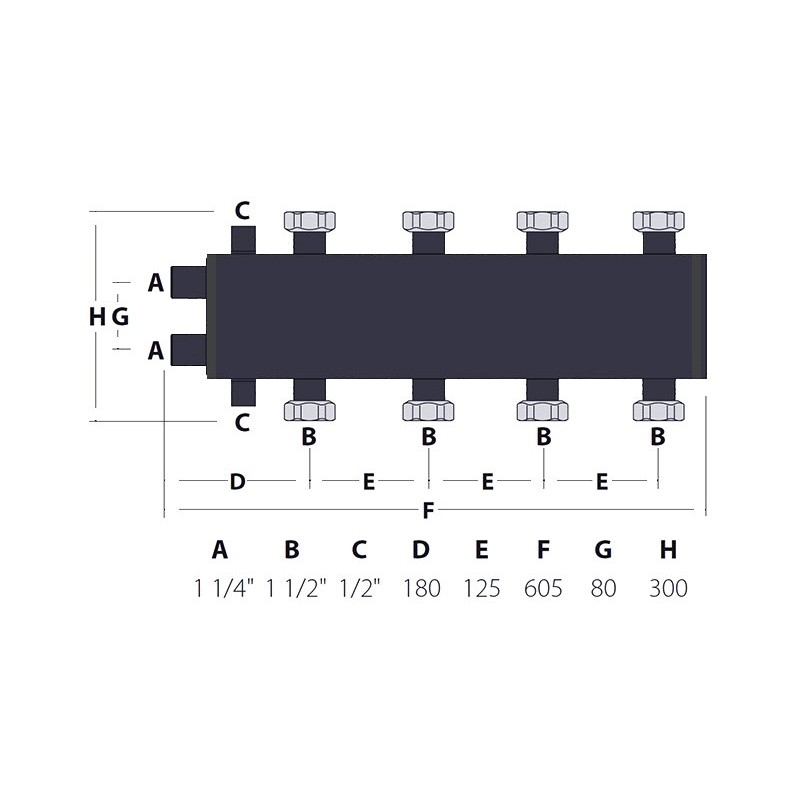

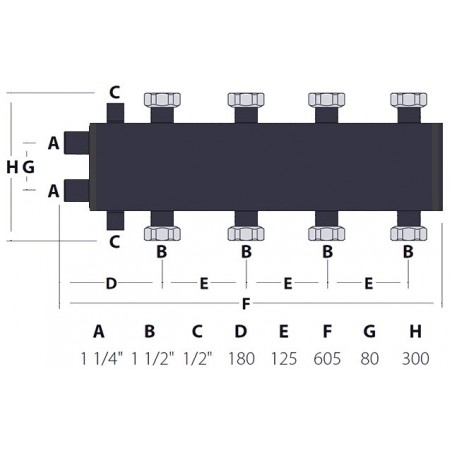

Racordurile separatorului-distribuitor 2+2 diferă ca dimensiune în funcție de funcție:
✅ Distanța între racordurile separatorului-distribuitor este clasică, adică 125 mm. Este o distanță considerată standard, potrivită pentru majoritatea grupurilor de pompare, inclusiv pentru grupurile de pompare marca Nordic Tec. Este, de asemenea, identică cu alte distribuitoare tipice pentru grupuri.
În cazul unei instalații care are o pompă pe circuitul cazanului și, suplimentar, pompe pentru fiecare circuit de încălzire, pot apărea perturbări ale debitului și presiunii. Distribuitorul permite crearea unei zone cu pierdere redusă de presiune, în care circuitul primar și cel secundar sunt separate hidraulic. Debitul dintr-un circuit devine independent de debitul din celălalt circuit și nu îl mai influențează. Astfel, ambele circuite obțin debitul dorit, generat de pompele utilizate, fără distorsiuni excesive.

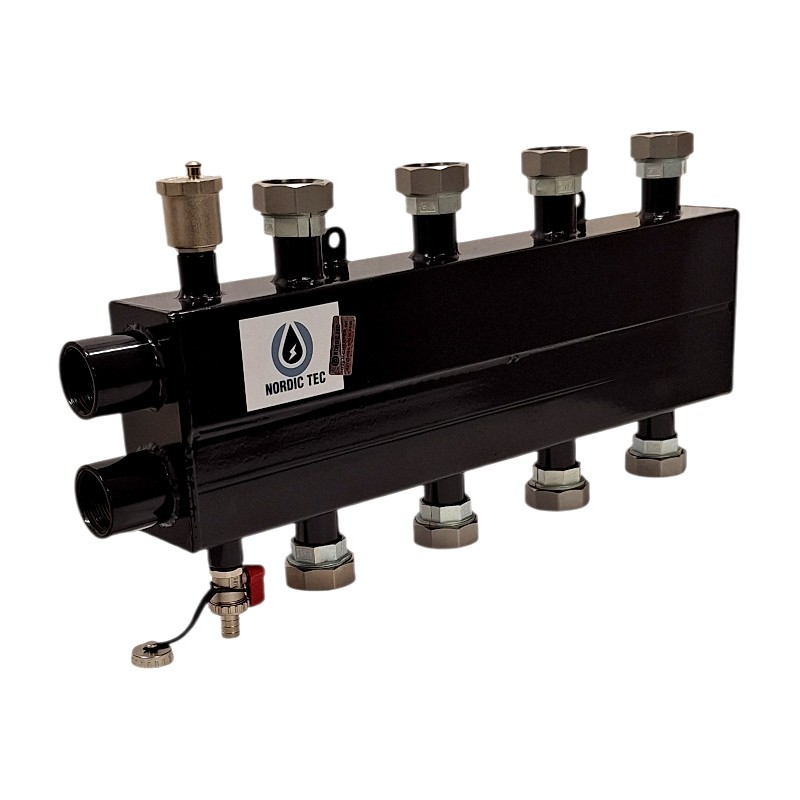

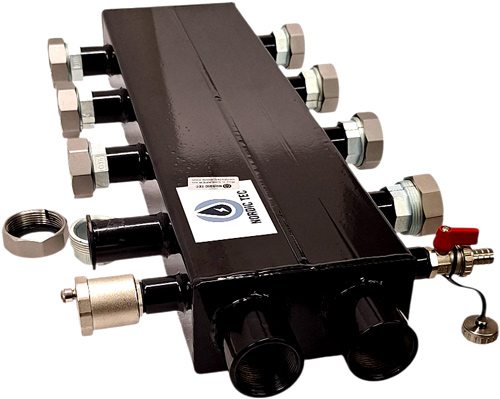

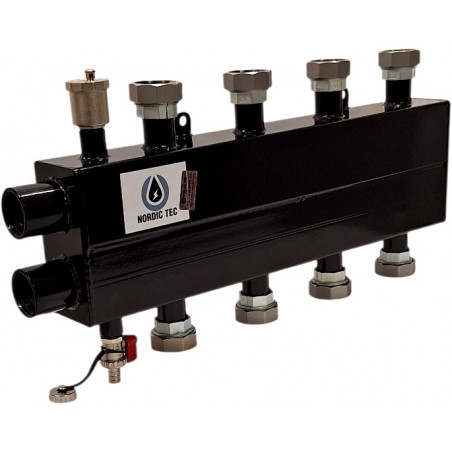

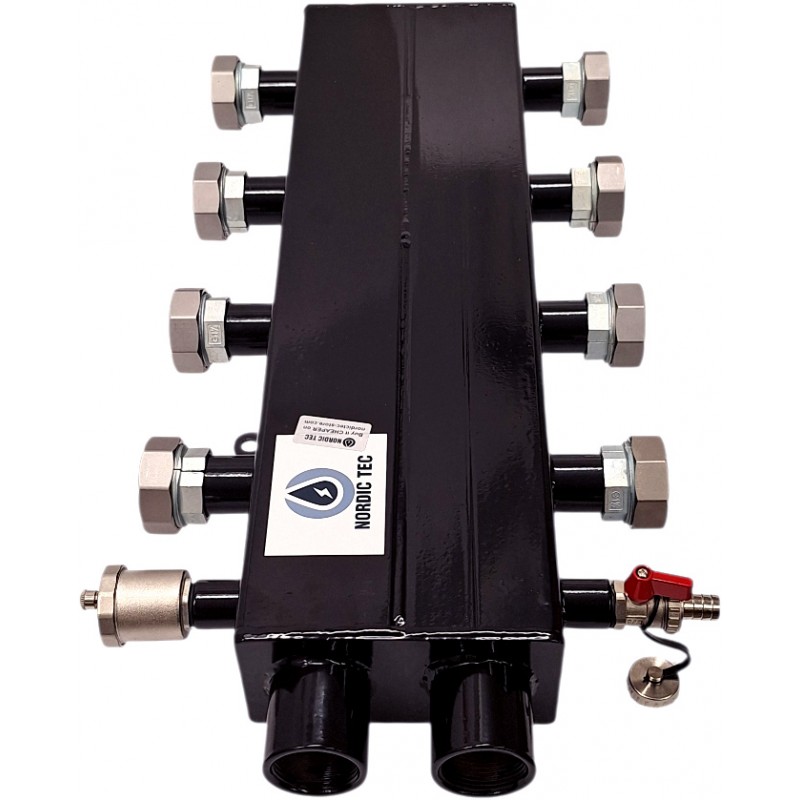

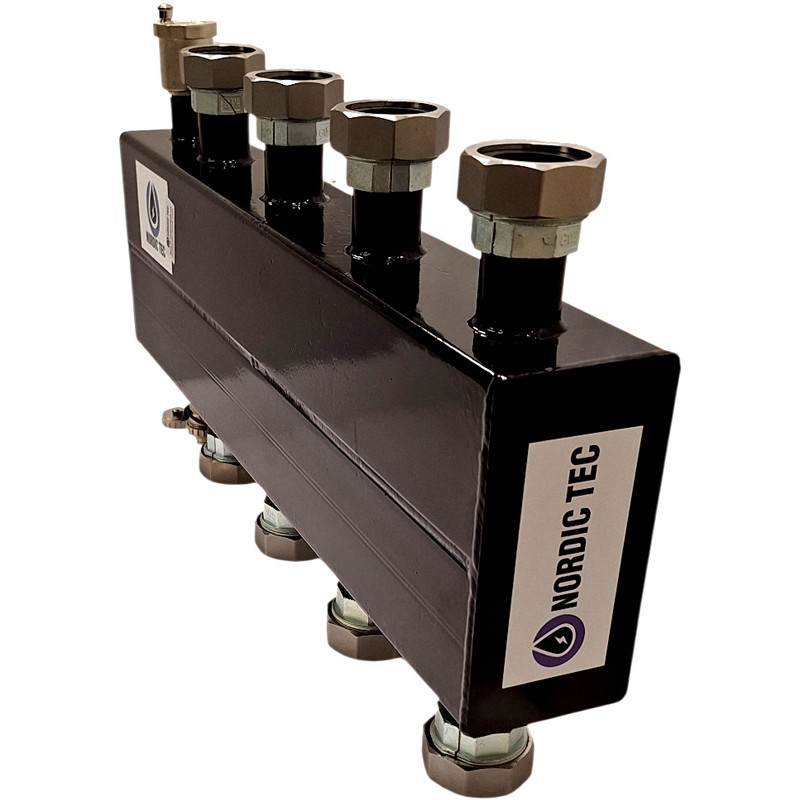

Distribuitorul este compus dintr-un separator / cuplaj hidraulic (circuit primar) și un distribuitor compact (circuit secundar) conectat direct la separator. După montarea alimentării (circuitul primar), alimentarea circuitelor secundare trebuie conectată la aceeași cameră a distribuitorului. Trebuie evitată categoric încrucișarea turului și returului.
Poziția de montaj a distribuitorului cu separator este liberă, orizontală sau verticală, însă se recomandă conectarea în poziție orizontală, deoarece poziția verticală împiedică utilizarea aerisitoarelor și a supapei de golire. În cazul montajului vertical, trebuie asigurată aerisirea externă a dispozitivului, iar ieșirile destinate aerisitorului și supapei de golire trebuie obturate.
Racordurile de 1/2” (2 bucăți în apropierea ieșirilor principale ale separatorului-distribuitor) sunt destinate exclusiv aerisitorului și supapei de golire. În niciun caz nu trebuie conectate acolo circuite de încălzire. În cazul montajului orizontal, trebuie asigurată obturarea corespunzătoare a acestora.
Atât aerisitorul, cât și supapa de golire sunt livrate în set și nu trebuie achiziționate separat.
Dispozitivul este compus dintr-un distribuitor (pe partea primară) și un colector paralel pe partea secundară. Dispozitivul poate fi montat în orice poziție, însă se recomandă poziția orizontală, deoarece permite utilizarea aerisitorului și a supapei de golire.

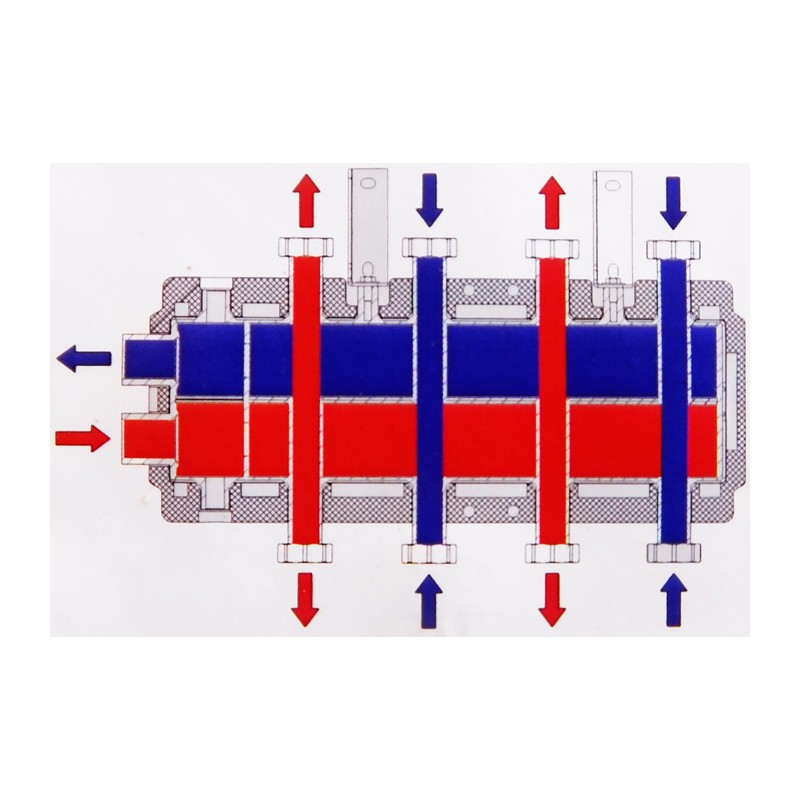

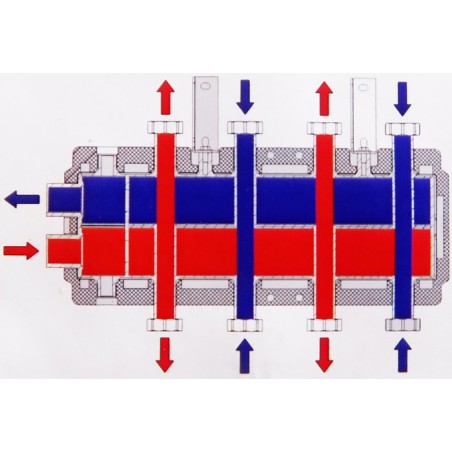

Separatorul-distribuitor trebuie conectat ținând cont de schema de debite, disponibilă și în galeria produsului. Se recomandă aplicarea principiului evitării încrucișării debitelor de tur și retur ale circuitelor sau grupurilor de pompare conectate opus, fapt indicat și prin săgeți în schemă.
În practică, aceasta înseamnă că, după alegerea racordului primar pentru un circuit, de exemplu cel superior, alimentările circuitelor secundare de pe partea opusă trebuie conectate în mod analog. În consecință, și retururile trebuie conectate corespunzător între ele, pe părțile respective ale carcasei dispozitivului.
Trebuie reținut, de asemenea, că racordurile destinate aerisitorului și supapei de golire (dimensiune 1/2") nu trebuie utilizate în niciun caz pentru conectarea circuitelor de încălzire. În cazul montajului într-o poziție care nu permite instalarea aerisitorului (de exemplu verticală), acestea trebuie obturate.
