Dispozitiv destinat ansamblurilor și grupurilor de pompare, compatibil cu distribuitoarele de cazan. Putere de lucru până la 60 kW, proiectat pentru sisteme hidraulice de dimensiuni relativ mici. Îndeplinește simultan rolul de element de decuplare hidraulică și de colector de impurități, care pot fi evacuate cu ajutorul unei vane de golire.

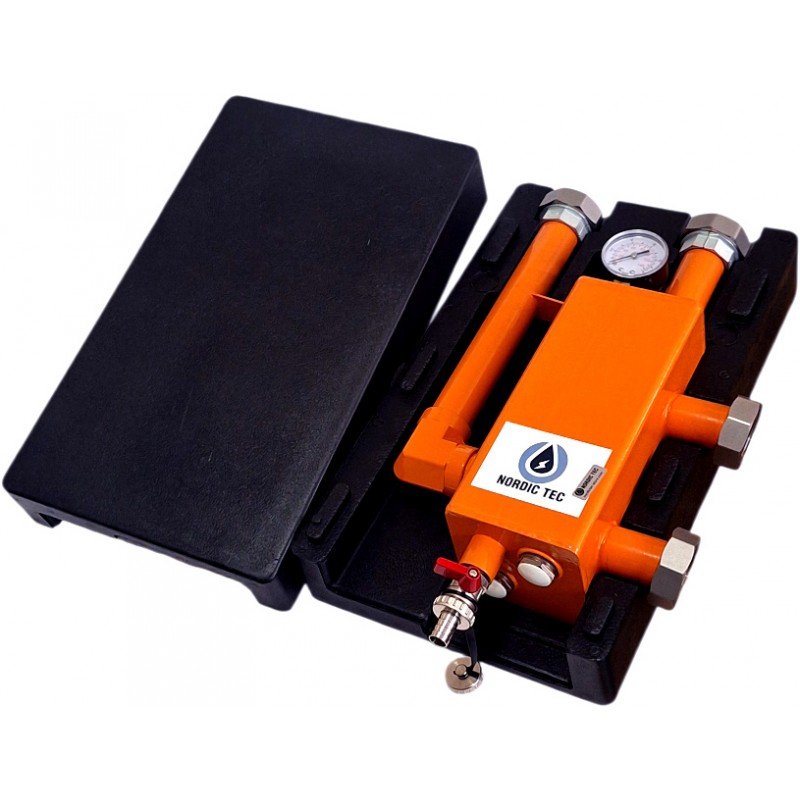

☑️ Construcție durabilă și solidă, cu izolație eficientă și manometru, destinată distribuitoarelor și grupurilor de pompare
✅ Livrare gratuită pe teritoriul României

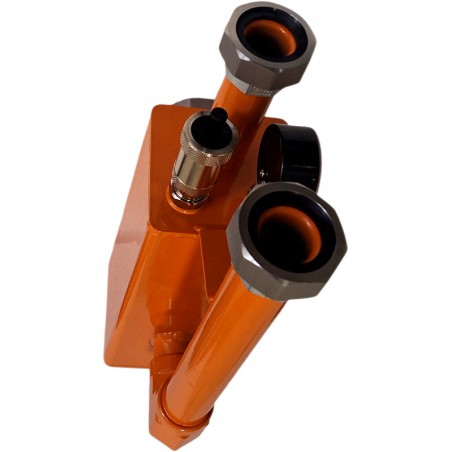

Racordurile separatorului hidraulic prezentat în această ofertă sunt următoarele:

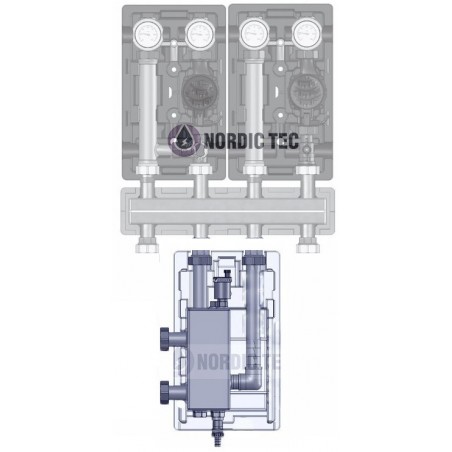

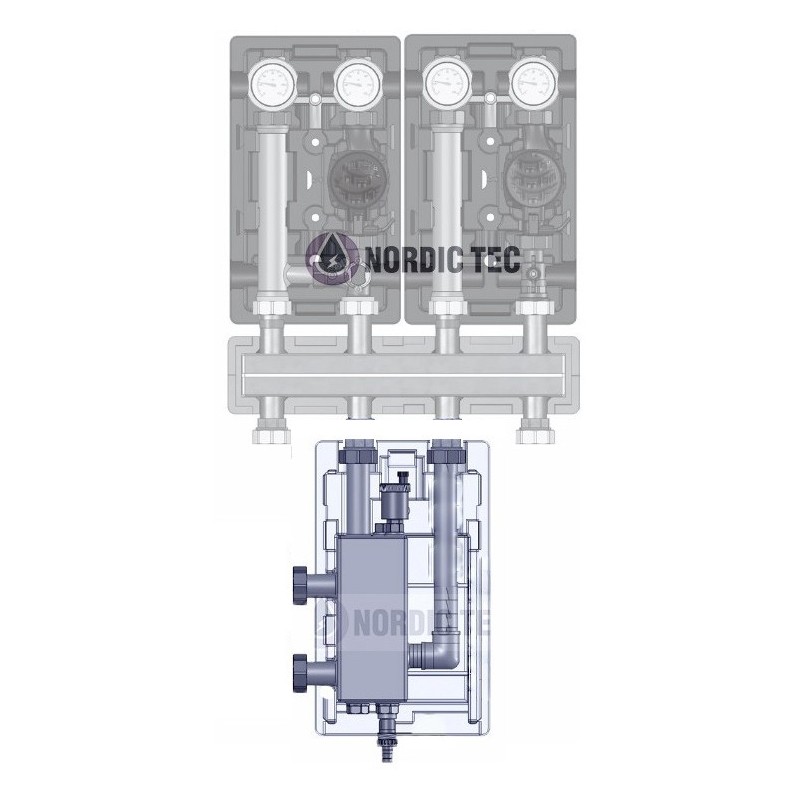

Separatorul hidraulic este destinat în principal distribuitoarelor și grupurilor de pompare Nordic Tec, însă datorită dimensiunilor clasice și distanțelor standard dintre racorduri, este foarte frecvent compatibil și cu distribuitoare de cazan ale altor producători.
Separatoarele hidraulice sunt elemente ale instalațiilor de încălzire utilizate pentru separarea hidraulică. Ele funcționează ca un element de separare între circuitul sursei de căldură și circuitele de consum. Sursa de căldură poate fi reprezentată de cazane, pompe de căldură sau alte generatoare termice, iar circuitele de consum sunt, de exemplu, circuitele de încălzire prin pardoseală sau cele de radiatoare.
Principiul de funcționare este foarte apropiat de funcția unui cuplaj hidraulic, motiv pentru care denumirile sunt adesea utilizate interschimbabil.
În practică, scopul este ca circuitele de pompare aflate de o parte și de alta a separatorului să nu se influențeze reciproc și să nu „lucreze unul împotriva celuilalt”, situație care ar putea duce la funcționarea incorectă a instalației. Fiecare circuit trebuie să aibă propriul debit și propriul regim de presiune, independent de celelalte. În acest mod, cazanele și pompele de căldură funcționează corect și eficient.
Trebuie menționat că separatorul hidraulic împarte instalația în două zone distincte din punct de vedere al presiunii, însă apa din interior continuă să se amestece. Prin urmare, acesta nu este un schimbător de căldură, care separă circuitele și mecanic, ci un element de separare hidraulică.
Separatorul hidraulic este un dispozitiv multifuncțional care combină separarea aerului și a gazelor cu îndepărtarea impurităților și a depunerilor. Produsul este disponibil atât într-o versiune cu funcție de cuplaj hidraulic, destinată separării debitelor dintre cazan și circuitele de încălzire, cât și într-o variantă fără această funcție.
Dispozitivul funcționează și ca separator de aer. Apa de tur provenită din cazan este direcționată către o placă deflectoare, ceea ce reduce viteza de curgere în partea superioară a carcasei. În această zonă cu flux stabilizat, bulele de aer pot urca liber și se pot acumula.

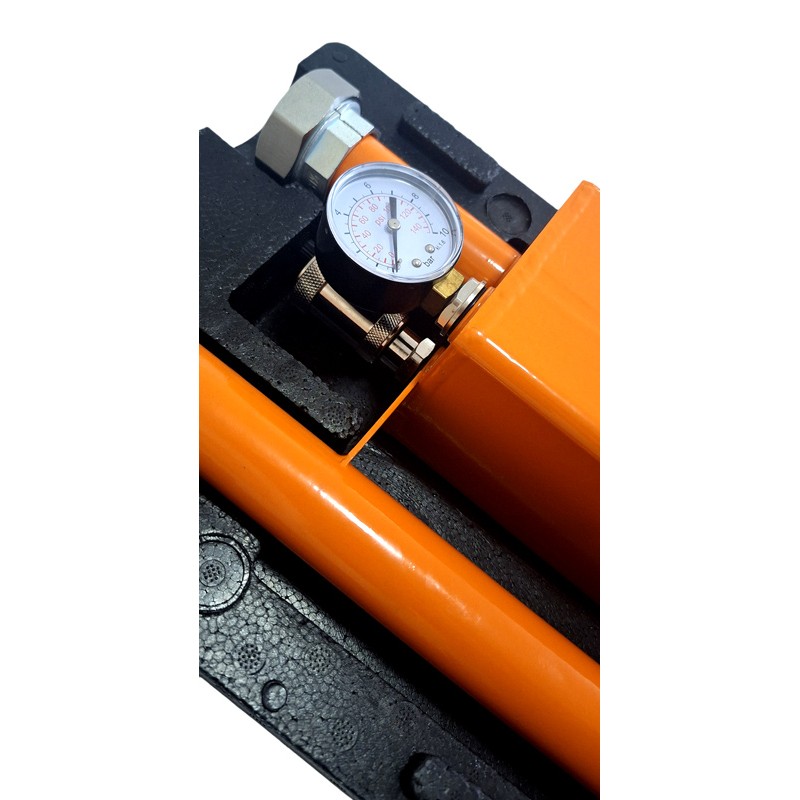

În același timp, apa de retur din circuitele de încălzire eliberează aerul conținut prin intermediul elementelor perforate, care conduc gazele către camera de colectare din partea superioară. Aerul este evacuat continuu printr-un aerisitor automat, vizibil în fotografii. În configurația standard, acesta este montat după manometru, însă ordinea poate fi inversată.
Apa de tur provenită din cazan este introdusă în dispozitiv printr-un redresor de curgere. În funcție de necesarul de debit, apa este direcționată fie către circuitele de încălzire, fie – prin intermediul plăcilor perforate – direct către returul cazanului.
Separarea hidraulică astfel realizată creează o zonă neutră din punct de vedere al presiunilor dinamice. Plăcile perforate reduc turbulențele și asigură o stratificare corectă a temperaturii, menținând o înălțime constructivă redusă.

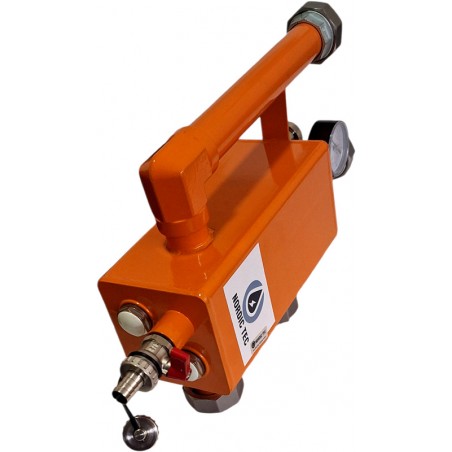

Apa care revine din instalația de încălzire este deviată către o placă de impact, ceea ce stabilizează curgerea în interiorul dispozitivului. Impuritățile și depunerile se depun pe fund și pot fi eliminate prin intermediul unei vane de golire amplasate în partea inferioară. Vana de golire este vizibilă în fotografii și se montează într-unul dintre racordurile pregătite în acest scop.
Suplimentar, poate fi utilizat un separator de magnetită, sub forma unei inserții magnetice, pe care aderă particulele feromagnetice și magnetita transportată de instalație. Pentru curățare, este suficientă îndepărtarea magneților – depunerile cad pe fund și sunt evacuate prin vana de golire. Deoarece magneții sunt montați în tuburi de protecție, sistemul rămâne închis și poate rămâne umplut cu apă.
Inserția magnetică nu este inclusă în set, însă există racorduri pregătite pentru acest scop, care în regim standard sunt închise cu dopuri.
