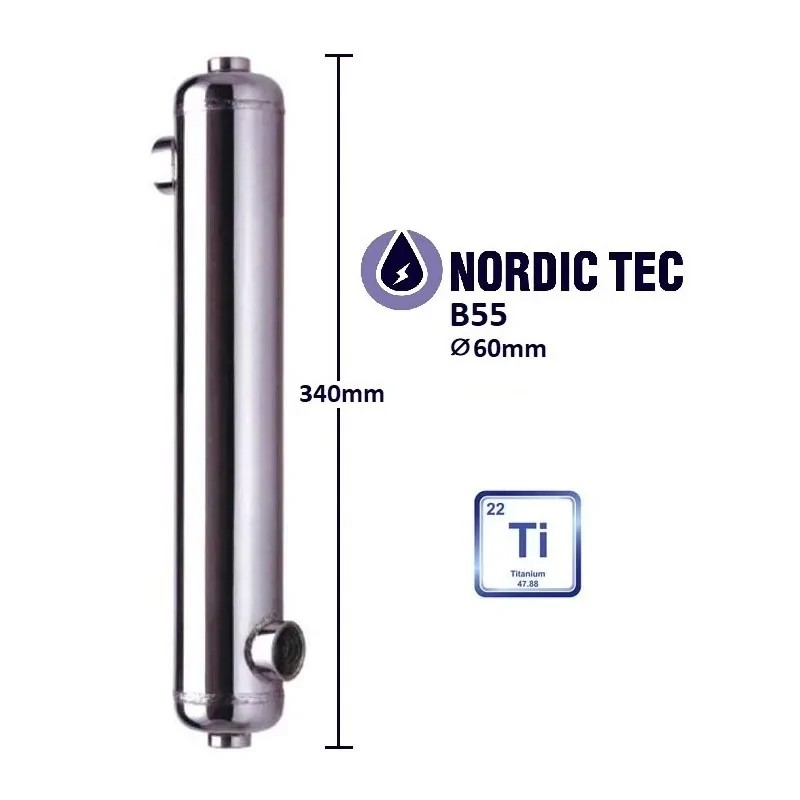

Schimbător de căldură titan piscină B55-Ti 16 kW

Schimbător de căldură pentru apă sărată sau marină Nordic Tec B55-Ti

Schimbător de căldură pentru piscine din titan, 16 kW, ideal pentru apă sărată sau apă marină

Putere: 16 kW (55 000 BTU/h)

• Schimbătorul de căldură din Titan B55-Ti atinge așa-numita putere nominală atunci când fluidele utilizate sunt apă & apă (fără glicol sau lichide antigel) și când diferența de temperatură între părți este de 60 °C. Acest lucru nu înseamnă că schimbătorul din titan este capabil să atingă o putere de 16 kW cu parametri de alimentare scăzuți, cum ar fi cei ai unei pompe de căldură.
  În cazul scăderii diferenței dintre fluidul termic și fluidul încălzit, capacitatea reală de transfer termic (în kW) scade conform următoarei scheme:
  - pentru 50 °C = 85 % - 13,6 kW
  - pentru 40 °C = 70 % - 11,2 kW
  - pentru 30 °C = 55 % - 8,8 kW


• Dacă este indispensabil să se utilizeze un lichid antigel precum glicolul, eficiența transferului de căldură va scădea cu aproximativ 8-15% (estimare bazată pe concentrația de glicol). Acesta este un aspect important de luat în considerare atunci când alegeți un schimbător de căldură din titan pentru piscine

Suprafața de schimb termic: 0,15 m²
Material: Titan
Presiune: Testat la 10 bar, operativ la 6 bar

Racorduri:

• 2x 3/4 inch - pentru fluidul termic (K1 și K4)
• 1 inch - pentru fluidul încălzit (K3 și K2)

Debit:

• Fluid termic: 28 l/min
• Fluid încălzit: 185 l/min

Temperatura maximă de funcționare: până la 210 °C

Certificări: PED 97/23/EC, ISO9001

Caracteristici:
  - Debit ridicat cu pierderi mici de presiune
  - Proiectat pentru auto-curățare

Aplicații:
  - Piscine, spa și rezervoare de apă caldă, în special cu saramură, apă sărată sau marină
  - Aplicații industriale precum răcitoare de ulei, motoare, sisteme de transmisie și eșantioane în instalații de cazane

Conectarea schimbătoarelor de căldură cu fascicul tubular din titan la sistemul de încălzire

K1: Intrare fluid termic
K2: Ieșire fluid încălzit
K3: Intrare fluid încălzit
K4: Ieșire fluid termic

Schimbătoarele din titan B55-Ti trebuie conectate în contracurent pentru a obține eficiența maximă.

Regula contracurentului, așa cum este ilustrată în schema de mai sus, implică faptul că fluidul de încălzire (sau alt fluid de alimentare) trebuie să curgă în direcție opusă față de fluidul încălzit, în acest caz apa din piscină. În schimbătoarele de căldură cu fascicul tubular, indiferent de materialul (titan sau oțel) disponibil în oferta noastră, este posibilă inversarea liberă a direcției de curgere a fluidelor. Cu toate acestea, este important de menționat că, dacă regula contracurentului nu este respectată, schimbul termic va fi semnificativ redus, afectând eficiența produsului.

Principiul contracurentului se aplică atât schimbătoarelor de căldură cu fascicul tubular cât și schimbătoarelor de căldură cu plăci de la marca NORDIC TEC.

Ca accesoriu util pentru conectarea schimbătoarelor de căldură din titan la sisteme, recomandăm și supapele de izolare pentru schimbătoare. Acestea permit izolarea schimbătorului de sistem în orice moment, în cazul în care este necesară întreținerea sau curățarea acestuia.
